自動車部品製造/装置カバー

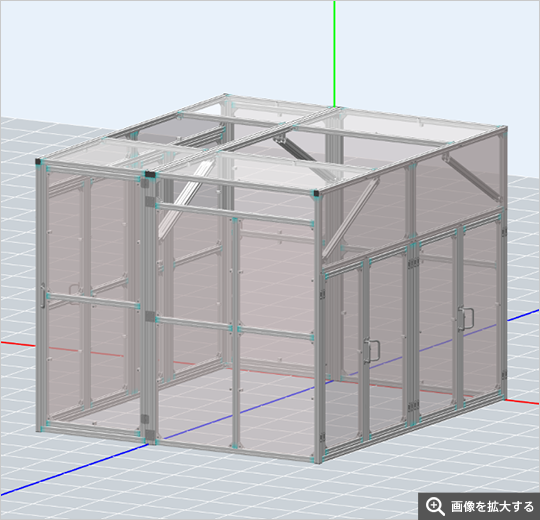

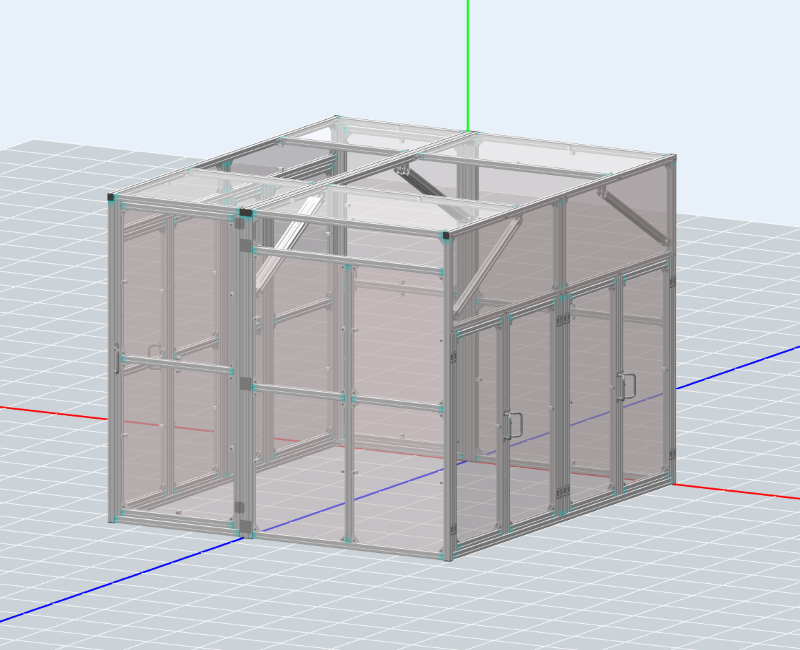

詳細装置カバー
用途/導入背景
- ・専用検査機を囲う安全カバーを作成したく、FRAMESを利用
工夫した点
- ・筐体の支えを扉に干渉しないように挿入するため、フリーアングルブラケット（HBLTBA30、HBLTBBN30）を採用

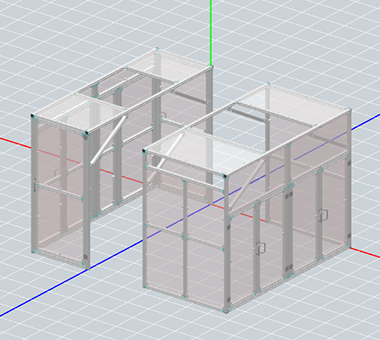

- ・筐体が大きいため設置の時に組立しやすいよう筐体を分割できるようにした
- ・分割したときにもフリーアングルブラケットで個々が自立するように設置
設計時間
120分
外観寸法
W1,664×D1,910×H1,415
部品金額
通常価格（税別）：160,719円（パネル含まず）
形状の詳細確認はこちらから！
