メカニカル標準部品ライブラリー（メイン機能）
RAPiD Design 活用テクニック
RAPiD DesignのCADモデルが保有しているパーツ付加情報について
ミスミ品の場合
設計に必要なパーツ付加情報があらかじめ付与されています。
※枠線で囲まれていないパーツ付加情報はRAPiD Designのモデルのデータ管理で必要な情報です。
ミスミ品モデルで、保有しているパーツ付加情報は以下です。

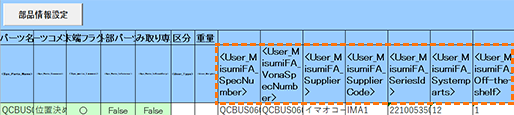

iCAD SXのパーツ付加情報（ミスミ品）
パーツ付加情報に単価、小計、出荷日を表示させる方法
初期設定では、単価、小計、出荷日はパーツ付加情報に含まれません。
選択画面の右上の歯車

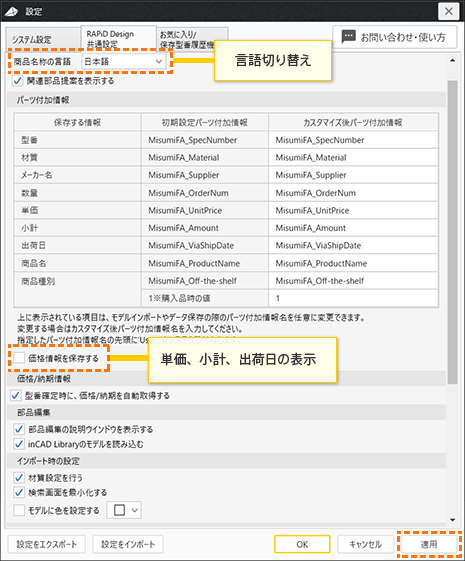

マーク をクリックし、RAPiD Design設定の画面で｢価格情報を保存する」にチェックを入れることで設定が可能です。
商品名の言語は日本語・英語から選択が可能です。
各種設定後、「適用」をクリックすることで、設定が完了します。
上記の設定完了後、設計画面でインポートをクリックしたCADモデルについては、パーツ付加情報が反映されます。
パーツ付加情報を変更する方法は、こちらをご覧ください。
ミスミ以外のメーカー品の場合
設計に必要なパーツ付加情報があらかじめ付与されています。
※枠線で囲まれていないパーツ付加情報はRAPiD Designのモデルのデータ管理で必要な情報です。
ミスミ以外のメーカー品で、保有しているパーツ付加情報は以下です。
iCAD SXのパーツ付加情報（ミスミ以外のメーカー品）
