AC200V用電磁開閉器。長寿命の商品となります。端子カバーは標準装備されてい...

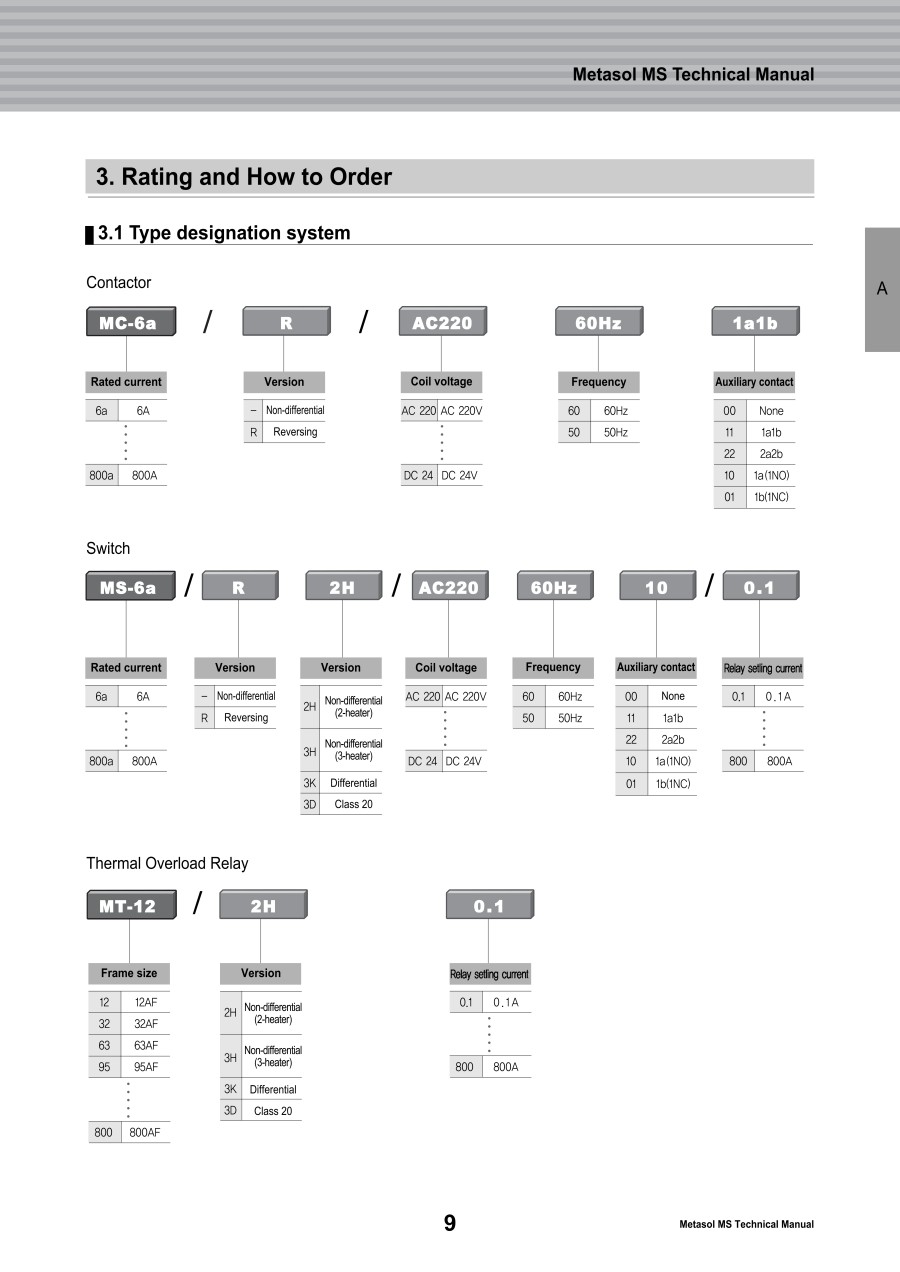

詳細情報を確認する| 型式 | フレームサイズ(AF) | コイル電圧 | 補助接点 | モータ容量(KW) | サーマルリレー型式 | 整定範囲 (A) |
| MCT6R-AC200V-0.52 | 18 | AC200V | 1a | 0.05 | MT-12/2H-0.52A-S | 0.4~0.63 |
| MCT6R-AC200V-0.82 | 0.1 | MT-12/2H-0.82A-S | 0.63~1 | |||
| MCT6R-AC200V-1.3 | 0.2 | MT-12/2H-1.3A-S | 1~1.6 | |||
| MCT6R-AC200V-2.1 | 0.4 | MT-12/2H-2.1A-S | 1.6~2.5 | |||
| MCT6R-AC200V-3.3 | 0.75 | MT-12/2H-3.3A-S | 2.5~4 | |||
| MCT6R-AC200V-5 | 1 | MT-12/2H-5A-S | 4~6 | |||
| MCT6R-AC200V-6.5 | 1.5 | MT-12/2H-6.5A-S | 5~8 | |||
| MCT6R-AC200V-7.5 | 1.5 | MT-12/2H-7.5A-S | 6~9 | |||
| MCT6R-AC200V-8.5 | 2.2 | MT-12/2H-8.5A-S | 7~10 | |||
| MCT9R-AC200V-0.52 | 22 | 1a1b | 0.05 | MT-32/2H-0.52A-S | 0.4~0.63 | |
| MCT9R-AC200V-0.82 | 0.1 | MT-32/2H-0.82A-S | 0.63~1 | |||
| MCT9R-AC200V-1.3 | 0.2 | MT-32/2H-1.3A-S | 1~1.6 | |||
| MCT9R-AC200V-2.1 | 0.4 | MT-32/2H-2.1A-S | 1.6~2.5 | |||
| MCT9R-AC200V-3.3 | 0.75 | MT-32/2H-3.3A-S | 2.5~4 | |||
| MCT9R-AC200V-5 | 1 | MT-32/2H-5A-S | 4~6 | |||
| MCT9R-AC200V-6.5 | 1.5 | MT-32/2H-6.5A-S | 5~8 | |||
| MCT9R-AC200V-7.5 | 1.5 | MT-32/2H-7.5A-S | 6~9 | |||
| MCT9R-AC200V-8.5 | 2.2 | MT-32/2H-8.5A-S | 7~10 | |||
| MCT9R-AC200V-11 | 2.5 | MT-32/2H-11A-S | 9~13 | |||
| MCT9R-AC200V-15 | 2.5 | MT-32/2H-15A-S | 12~18 | |||
| MCT9R-AC200V-19 | 2.5 | MT-32/2H-19A-S | 16~22 | |||
| MCT9R-AC200V-21.5 | 2.5 | MT-32/2H-21.5A-S | 18~25 | |||
| MCT9R-AC200V-27 | 2.5 | MT-32/2H-27A-S | 22~32 | |||
| MCT12R-AC200V-0.52 | 22 | 1a1b | 0.05 | MT-32/2H-0.52A-S | 0.4~0.63 | |
| MCT12R-AC200V-0.82 | 0.1 | MT-32/2H-0.82A-S | 0.63~1 | |||
| MCT12R-AC200V-1.3 | 0.2 | MT-32/2H-1.3A-S | 1~1.6 | |||
| MCT12R-AC200V-2.1 | 0.4 | MT-32/2H-2.1A-S | 1.6~2.5 | |||
| MCT12R-AC200V-3.3 | 0.75 | MT-32/2H-3.3A-S | 2.5~4 | |||
| MCT12R-AC200V-5 | 1 | MT-32/2H-5A-S | 4~6 | |||
| MCT12R-AC200V-6.5 | 1.5 | MT-32/2H-6.5A-S | 5~8 | |||
| MCT12R-AC200V-7.5 | 1.5 | MT-32/2H-7.5A-S | 6~9 | |||
| MCT12R-AC200V-8.5 | 2.2 | MT-32/2H-8.5A-S | 7~10 | |||
| MCT12R-AC200V-11 | 3.5 | MT-32/2H-11A-S | 9~13 | |||
| MCT12R-AC200V-15 | 3.5 | MT-32/2H-15A-S | 12~18 | |||
| MCT12R-AC200V-19 | 3.5 | MT-32/2H-19A-S | 16~22 | |||
| MCT12R-AC200V-21.5 | 3.5 | MT-32/2H-21.5A-S | 18~25 | |||
| MCT12R-AC200V-27 | 3.5 | MT-32/2H-27A-S | 22~32 | |||
| MCT18R-AC200V-0.52 | 22 | AC200V | 1a1b | 0.05 | MT-32/2H-0.52A-S | 0.4~0.63 |
| MCT18R-AC200V-0.82 | 0.1 | MT-32/2H-0.82A-S | 0.63~1 | |||
| MCT18R-AC200V-1.3 | 0.2 | MT-32/2H-1.3A-S | 1~1.6 | |||
| MCT18R-AC200V-2.1 | 0.4 | MT-32/2H-2.1A-S | 1.6~2.5 | |||
| MCT18R-AC200V-3.3 | 0.75 | MT-32/2H-3.3A-S | 2.5~4 | |||
| MCT18R-AC200V-5 | 1 | MT-32/2H-5A-S | 4~6 | |||
| MCT18R-AC200V-6.5 | 1.5 | MT-32/2H-6.5A-S | 5~8 | |||
| MCT18R-AC200V-7.5 | 1.5 | MT-32/2H-7.5A-S | 6~9 | |||
| MCT18R-AC200V-8.5 | 2.2 | MT-32/2H-8.5A-S | 7~10 | |||
| MCT18R-AC200V-11 | 3.7 | MT-32/2H-11A-S | 9~13 | |||
| MCT18R-AC200V-15 | 3.7 | MT-32/2H-15A-S | 12~18 | |||
| MCT18R-AC200V-19 | 4.5 | MT-32/2H-19A-S | 16~22 | |||
| MCT18R-AC200V-21.5 | 4.5 | MT-32/2H-21.5A-S | 18~25 | |||
| MCT18R-AC200V-27 | 4.5 | MT-32/2H-27A-S | 22~32 | |||
| MCT22R-AC200V-0.52 | 22 | 1a1b | 0.05 | MT-32/2H-0.52A-S | 0.4~0.63 | |
| MCT22R-AC200V-0.82 | 0.1 | MT-32/2H-0.82A-S | 0.63~1 | |||
| MCT22R-AC200V-1.3 | 0.2 | MT-32/2H-1.3A-S | 1~1.6 | |||
| MCT22R-AC200V-2.1 | 0.4 | MT-32/2H-2.1A-S | 1.6~2.5 | |||
| MCT22R-AC200V-3.3 | 0.75 | MT-32/2H-3.3A-S | 2.5~4 | |||
| MCT22R-AC200V-5 | 1 | MT-32/2H-5A-S | 4~6 | |||
| MCT22R-AC200V-6.5 | 1.5 | MT-32/2H-6.5A-S | 5~8 | |||
| MCT22R-AC200V-7.5 | 1.5 | MT-32/2H-7.5A-S | 6~9 | |||
| MCT22R-AC200V-8.5 | 2.2 | MT-32/2H-8.5A-S | 7~10 | |||
| MCT22R-AC200V-11 | 3.7 | MT-32/2H-11A-S | 9~13 | |||
| MCT22R-AC200V-15 | 3.7 | MT-32/2H-15A-S | 12~18 | |||
| MCT22R-AC200V-19 | 5.5 | MT-32/2H-19A-S | 16~22 | |||
| MCT22R-AC200V-21.5 | 5.5 | MT-32/2H-21.5A-S | 18~25 | |||
| MCT22R-AC200V-27 | 5.5 | MT-32/2H-27A-S | 22~32 | |||
| MCT32R-AC200V-0.52 | 40 | 2a2b | 0.05 | MT-32/2H-0.52A-S | 0.4~0.63 | |
| MCT32R-AC200V-0.82 | 0.1 | MT-32/2H-0.82A-S | 0.63~1 | |||
| MCT32R-AC200V-1.3 | 0.2 | MT-32/2H-1.3A-S | 1~1.6 | |||
| MCT32R-AC200V-2.1 | 0.4 | MT-32/2H-2.1A-S | 1.6~2.5 | |||
| MCT32R-AC200V-3.3 | 0.75 | MT-32/2H-3.3A-S | 2.5~4 | |||
| MCT32R-AC200V-5 | 1 | MT-32/2H-5A-S | 4~6 | |||
| MCT32R-AC200V-6.5 | 1.5 | MT-32/2H-6.5A-S | 5~8 | |||
| MCT32R-AC200V-7.5 | 1.5 | MT-32/2H-7.5A-S | 6~9 | |||
| MCT32R-AC200V-8.5 | 2.2 | MT-32/2H-8.5A-S | 7~10 | |||
| MCT32R-AC200V-11 | 3.7 | MT-32/2H-11A-S | 9~13 | |||
| MCT32R-AC200V-15 | 3.7 | MT-32/2H-15A-S | 12~18 | |||
| MCT32R-AC200V-19 | 5.5 | MT-32/2H-19A-S | 16~22 | |||
| MCT32R-AC200V-21.5 | 5.5 | MT-32/2H-21.5A-S | 18~25 | |||
| MCT32R-AC200V-27 | 7.5 | MT-32/2H-27A-S | 22~32 | |||
| MCT50R-AC200V-30S | 65 | 7.5 | MT-63/2H-30A-S | 24~36 | ||
| MCT50R-AC200V-34S | 7.5 | MT-63/2H-34A-S | 28~40 | |||
| MCT50R-AC200V-55S | 15 | MT-63/2H-55A-S | 45~65 | |||
| MCT65R-AC200V-30S | 65 | 7.5 | MT-63/2H-30A-S | 24~36 | ||
| MCT65R-AC200V-34S | 7.5 | MT-63/2H-34A-S | 28~40 | |||
| MCT65R-AC200V-55S | 15 | MT-63/2H-55A-S | 45~65 |
| 定格篭圧 | 定格篭流 | |
| 補助接点容量 | AC120V | 6A |
| AC240V | 3A | |
| AC380V | 1.9A | |
| AC480V | 1.5A | |
| AC500V | 1.4A | |
| AC600V | 1.2A | |
| DC125V | 1.1A | |
| DC250V | 0.55A | |
| DC400V | 0.31A | |
| DC500V | 0 27A | |
| DC600V | 0.2A |
| フレーム サイズ | 18AF | 22AF | 40AF | 65AF | ||||
| 型式 | MCT6 | MCT9 | MCT12 | MCT18 | MCT22 | MCT32 | MCT50 | MCT65 |
| 相数 | 3 | 3 | 3 | 3 | ||||
| 定格電圧 | 690V | 690V | 1000V | 1000V | ||||
| 定格絶縁電圧 | 690V | 690V | 1000V | 1000V | ||||
| 定格周波数 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | ||||
| 定格インパルス電圧 | 6kV | 6kV | 8kV | 8kV | ||||
| 開閉頻度(回/時間)AC3級 | 1800 | 1800 | 1800 | 1200 | ||||
| 機械的寿命(万回) | 1500 | 1500 | 1200 | 1200 | ||||
| 電気的寿命(万回) | 250 | 250 | 200 | 200 | ||||
| AC-1級 A | 25 | 25 | 27 | 40 | 45 | 55 | 100 | 115 |
| AC-3級 200/240V KW | 2.2 | 2.5 | 3.5 | 4.5 | 5.5 | 7.5 | 15 | 18.5 |
| A | 9 | 11 | 13 | 18 | 22 | 32 | 55 | 65 |
| 380/440V KW | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| A | 7 | 9 | 12 | 18 | 22 | 32 | 50 | 65 |
| 500/550V KW | 3 | 4 | 7.5 | 7.5 | 15 | 18.5 | 30 | 33 |
| A | 6 | 7 | 12 | 13 | 20 | 28 | 43 | 60 |
| 690V KW | 3 | 4 | 7.5 | 7.5 | 15 | 18.5 | 30 | 33 |
| A | 4 | 6 | 9 | 9 | 18 | 20 | 28 | 35 |
| UL定格 連続電流 A | 25 | 25 | 25 | 40 | 40 | 50 | 70 | 100 |
| 単相 110〜120V HP | 0.5 | 0.5 | 0.75 | 1 | 2 | 3 | 3 | 5 |
| 220~240V HP | 1.5 | 1.5 | 2 | 3 | 3 | 5 | 10 | 15 |
| 三相 200~208V HP | 2 | 2 | 3 | 7.5 | 7.5 | 7.5 | 20 | 25 |
| 220~240V HP | 3 | 3 | 5 | 7.5 | 10 | 10 | 25 | 30 |
| 440~480V HP | 5 | 5 | 7.5 | 10 | 15 | 20 | 40 | 50 |
| 550~600V HP | 7.5 | 7.5 | 10 | 15 | 20 | 25 | 50 | 60 |
| コイル電圧 AC 重量 Kg | 0.33 | 0.34 | 0.34 | 0.55 | 1.05 | |||
| コイル電圧 DC 重量 Kg | 0.4 | 0.41 | 0.41 | 0.77 | 1.3 | |||
| 周囲温度 | 基準20℃、-10℃~40℃ |
|---|---|
| (1日気中平均温度の最高35℃、年気中平均温度の最高25℃) | |
| 盤内最高温度 | 55℃ |
| 電磁接触器の動作特性、サーマルリレーの動作特性は周囲温度により影響を受けますので注意してください。 | |
| 相対湿度 | 45~85%RH ただし、結露および氷結のないこと。 |
| 標高 | 2,000m以下 |
| 振動 | 10~55Hz 19.6m/s2以下 |
| 衝撃 | 49m/s2以下 |
| 雰囲気 | じんあい、煙、腐食性ガス、可燃性ガス、水気、塩分などがあまり含まれていないこと。 また、密閉状態で長期間連続使用されると接触障害などに至ることがあります。 |
![]() | ![]() | ①電流調整ダイヤル +またはードライバーを使い電流調整を行うことができます。 モーターの全負荷電流値を設定する場合、安全カバーを開け電流調整ダイヤルを回転させ適切な電流値を三角に合わせてください。 調整ダイヤルは電流値の範囲内で使用可能です。 |
![]() | ②トリップ/テストボタン 緊急状況で非常停止が必要な場合、ボタンを押すことで回路構成による動作につながります。 動作テストが必要な場合、ボタンを引っ張ると状態確認ができます。 | |
![]() | ③トリップ表示部分 動作時、トリップ状態を確認することができます。 | |
![]() | ④手動/自動リセット装置 手動リセットモードではリセットボタンを手で押すことでリセットし、 自動リセットモード(A)に変える場合、リセットボタンは押したままで 自動リセットモード(A)の方向に回転させ、 矢印を自動リセットモード(A)に合わせてください。 |


可逆型の接点構成は、上記図中のMCT6R~MCT65Rが該当致します。
カバー取外し方法 丸端子を使用する場合は力バ一を取外してください。(MCT6~22)[!]仕様変更により2024年12月1日から商品本体とカバーが「合体している商品」と「分離している商品」が混在となります。
新旧混合出荷となる可能性がある旨、予めご了承ください。
[!]商品本体とカバーが合体している商品について、カバーと商品本体は別々の部品となっております。
[!]商品本体からカバーを取外す際に強い力を加えた場合、破損する恐れがあります。
作業時はご注意いただきますようお願いいたします。

まず、片方の電磁接触器の適合ワイヤーキット (電磁接触器同士を接続する固定ワイヤー)
| (別売)適合ワイヤーキット | ||
| 電磁開閉器型式 | コンタクタ 型式 | ワイヤーキット 型式 |
| MCT6 | MCR-6A | UW-18 |
| MCT9~22 | MCR-9B~22B | UW-22 |
| MCT32 | MCR-32A | UW-32 |
| MCT50、65 | MCR-50A、65A | UW-63 |
ワイヤーキットの組立方法 ![]() 1.電磁接触器(本体)とインターロックユニットを組み立てます。 2.リード線で制御信号を配線します。 3.ワイヤキットを取り付けます。 印字 RSTを一次側(Line)、 UVWを二次側(Load)に 接続します。 [ ! ]ワイヤーキットをご使用の場合、リード線を先に配線し ワイヤーキットの下になるようにしてください。 |
| 機器名 | フレーム サイズ | 型番 | 外形図 |
| 電磁 接触器 | 18AF | MC-6A-□□□□□-1A | ![]() |
| 22AF | MC-9B-□□□□□-1A1B MC-12B-□□□□□-1A1B MC-18B-□□□□□-1A1B MC-22B-□□□□□-1A1B | ![]() | |
| 40AF | MC-32A-□□□□□-2A2B | ![]() | |
| 65AF | MC-50A-□□□□□-2A2B MC-65A-□□□□□-2A2B | ![]() |
| 機器名 | フレームサイズ | 型番 | 外形図 | |||
| サーマルリレー | 18AF | MT-12/2H-□A-S | ![]() | |||
| 22AF | MT-32/2H-□A-S | ![]() | ||||
| 40AF | ||||||
| 65AF | MT-63/2H-□A-S | ![]() | ||||
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,636円 ( 6,200円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,331円 ( 6,964円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
7,428円 ( 8,171円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
10,210円 ( 11,231円 ) | 在庫品1日目当日出荷可能 |
AC200V用電磁開閉器。長寿命の商品となります。
端子カバーは標準装備されています。
