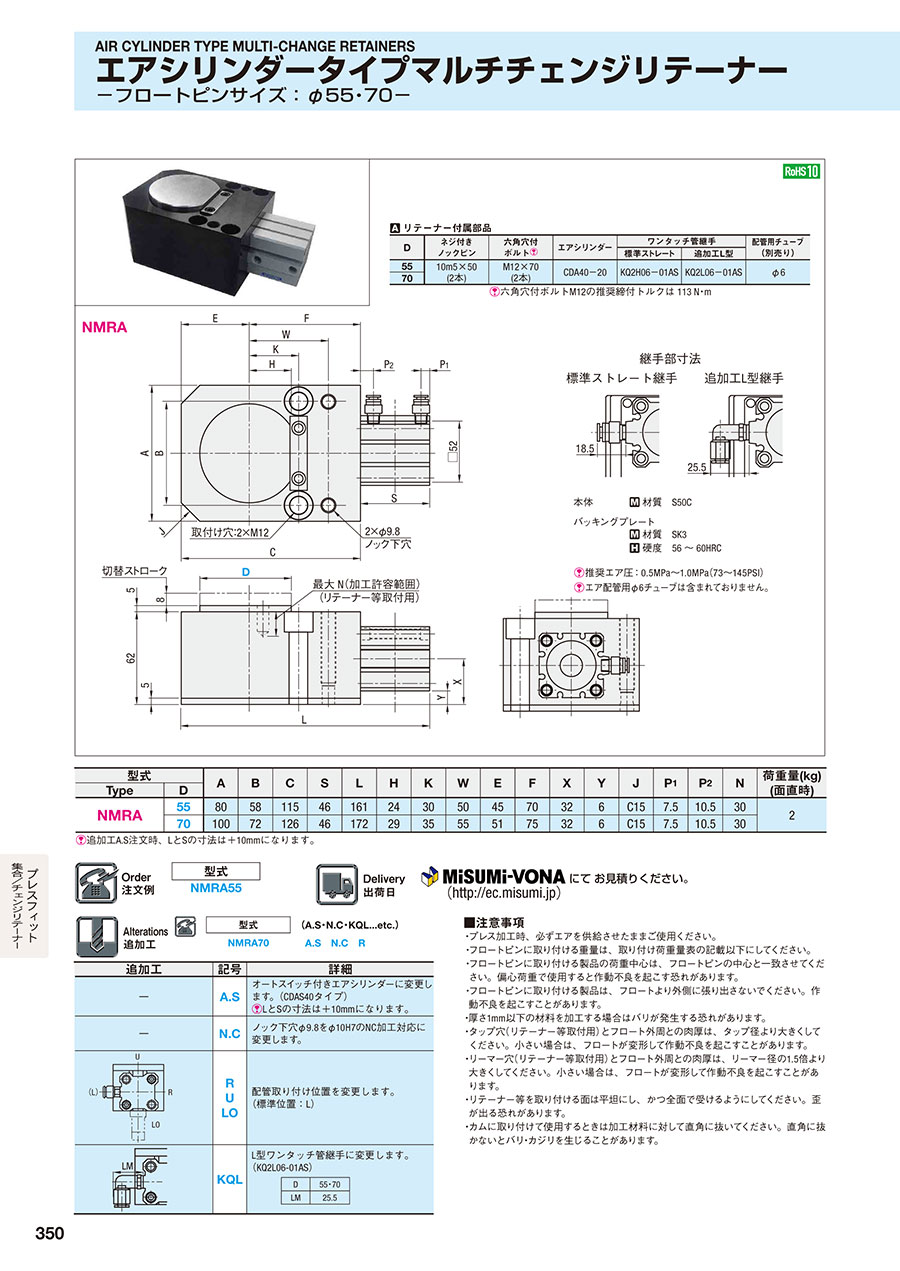

エアシリンダータイプマルチチェンジリテーナー　 フロートピンサイズ：φ55・70

NMRA

継手部寸法
標準ストレート継手	追加工L型継手

本体	[ M ]材質 S50C
バッキングプレート
	[ M ]材質 SK3
	[ H ]硬度 56～60HRC

[ ! ]推奨エア圧：0.5MPa～1.0MPa（73～145PSI）
[ ! ]エア配管用φ6チューブは含まれておりません。

規格表

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

追加工	記号	詳細
―	A.S	オートスイッチ付きエアシリンダーに変更し ます。（CDAS40タイプ） [ ! ]LとSの寸法は＋10mmになります。
―	N.C	ノック下穴φ9.8をφ10H7のNC加工対応に 変更します。
(パンチ取付け側)	R U LO	配管取り付け位置を変更します。 （標準位置：L）
	KQL	L型ワンタッチ管継手に変更します。 （KQ2L06-01AS） D   55・70     LM   25.5

関連情報

■注意事項

• プレス加工時、必ずエアを供給させたままご使用ください。
• フロートピンに取り付ける重量は、取り付け荷重量表の記載以下にしてください。
• フロートピンに取り付ける製品の荷重中心は、フロートピンの中心と一致させてください。
  偏心荷重で使用すると作動不良を起こす恐れがあります。
• フロートピンに取り付ける製品は、フロートより外側に張り出さないでください。作動不良を起こすことがあります。
• 厚さ1mm以下の材料を加工する場合はバリが発生する恐れがあります。
• タップ穴（リテーナー等取付用）とフロート外周との肉厚は、タップ径より大きくしてください。小さい場合は、フロートが変形して作動不良を起こすことがあります。
• リーマー穴（リテーナー等取付用）とフロート外周との肉厚は、リーマー径の1.5倍より大きくしてください。小さい場合は、フロートが変形して作動不良を起こすことがあります。
• リテーナー等を取り付ける面は平坦にし、かつ全面で受けるようにしてください。歪が出る恐れがあります。
• カムに取り付けて使用するときは加工材料に対して直角に抜いてください。直角に抜かないとバリ・カジリを生じることがあります。
