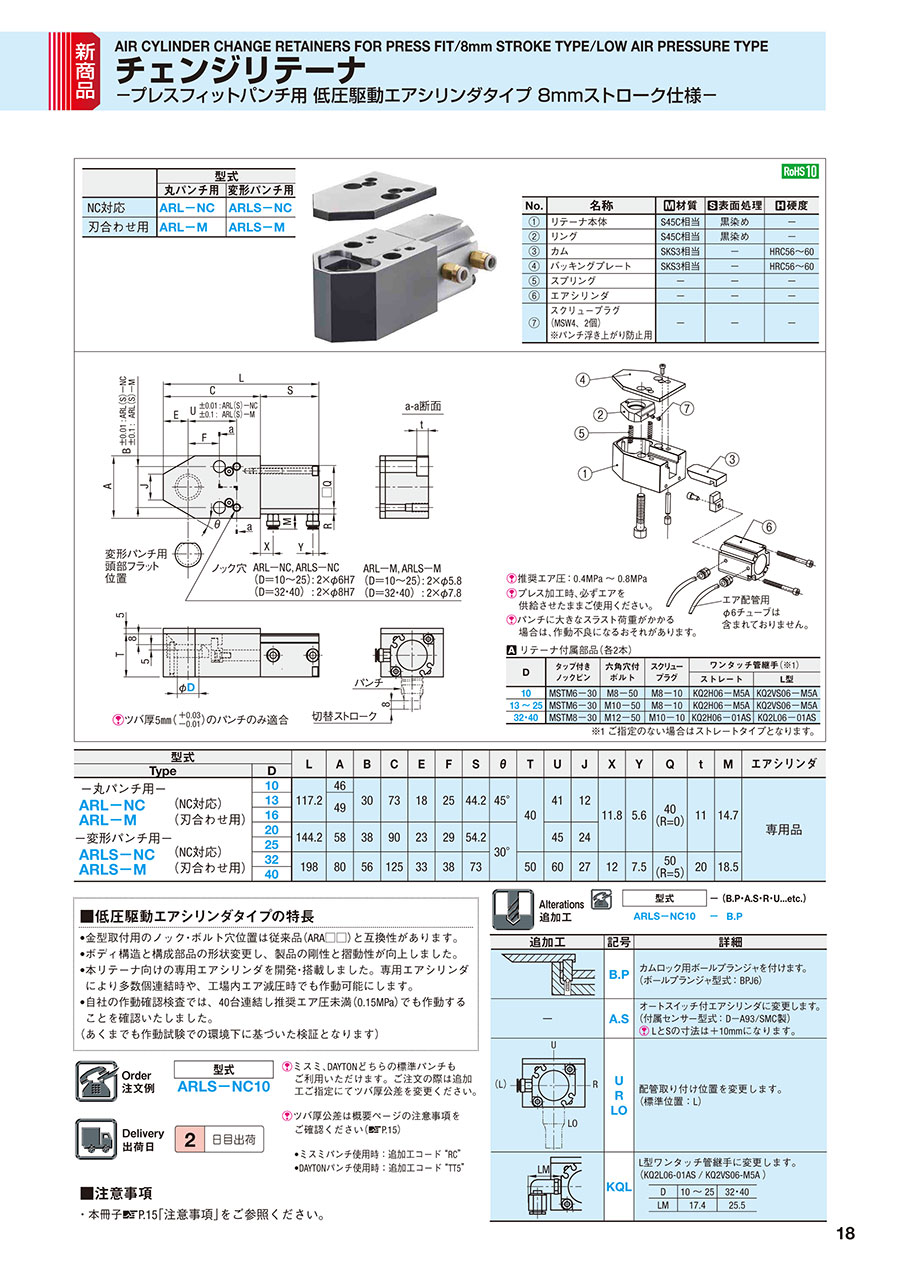

プレスフィットパンチ用 低圧駆動エアシリンダタイプ 8mmストローク仕様

外形図・製品仕様

a-a断面

変形パンチ用
頭部フラット
位置

[ ! ]ツバ厚5mm（＋0.03－0.01 ）のパンチのみ適合

[ ! ]推奨エア圧：0.4～0.8MPa

[ A ]リテーナ付属部品（各2本）

※1 ご指定のない場合はストレートタイプとなります。

規格表

■注意事項

• ハイテン材及び板厚の厚いものの打抜き並びにスラスト荷重がかかる打抜きの場合は、内部部品の耐久性上、破損や作動不良が発生する恐れがあります。事前に使用条件等を
  確認・検討し、ご了承の上でご使用ください。
• プレス加工中はエアの圧力を抜かないでください。振動によりセレクトバーが動き、作動不良を起こす可能性があります。
• チェンジリテーナは自動車用鋼板等の打ち抜き用に開発したもので、紙やフィルムなどのクリアランスの小さい打ち抜きには適しません。
• チェンジリテーナの取付ボルトを適正締付けトルク以上の力で締付けると、パンチの摺動穴が弾性変化してパンチの作動不良が発生する場合があるのでご注意ください。
  （推奨締付トルクはプレス金型用標準部品2017カタログ>>こちらをご参照ください。）
• カムはパンチを入れてから動かしてください。パンチを入れないとスプリングが曲がり作動不良の原因となります。
• 使用するパンチにはツバ厚公差変更の追加工が必要となります。作動不良の原因となりますのでご注意ください。
• ミスミ、DAYTONどちらの標準パンチもご利用いただけます。ご注文の際は追加工ご指定にてツバ厚公差を変更ください。
  　 ミスミパンチ使用時：追加工コード"RC"
  　 DAYTONパンチ使用時：追加工コード"TT5"
• 配管用チューブは外径6mm、内径4mmのものをご使用ください。

注文例

出荷日

追加工

追加工	記号	詳細
	B.P	カムロック用ボールプランジャを付けます。 (ボールプランジャ型式：BPJ6)
－	A.S	オートスイッチ付エアシリンダに変更します。 (付属センサー型式：D－A93/SMC製) [ ! ]LとSの寸法は＋10mmになります。
	U R LO	配管取り付け位置を変更します。 (標準位置：L)
	KQL	L型ワンタッチ管継手に変更します。 (KQ2L06-01AS / KQ2VS06-M5A ) D 10～25 32・40 LM 17.4 25.5

関連情報

■低圧駆動エアシリンダタイプの特長

• 金型取付用のノック・ボルト穴位置は従来品（ARA□□）と互換性があります。
• ボディ構造と構成部品の形状変更し、製品の剛性と摺動性が向上しました。
• 本リテーナ向けの専用エアシリンダを開発・搭載しました。専用エアシリンダにより多数個連結時や、工場内エア減圧時でも作動可能にします。
• 自社の作動確認検査では、40台連結し推奨エア圧未満（0.15MPa）でも作動することを確認いたしました。
  （あくまでも作動試験での環境下に基づいた検証となります）
• その他商品概要については>>こちらをご参照ください。
