コイルスプリング式スチールストリッパー

Name: コイルスプリング式スチールストリッパー
Brand: DAYTON
SKU: 250000002740
Rating: 5 (1 reviews)

通常単価(税別): -

税込単価: -

通常出荷日：3日目

プレスフィットパンチ用対応のコイルスプリング式スチールストリッパーです。

55.0

未確定 56 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

※圧力源にコイルスプリングを使用したストリッパーです。

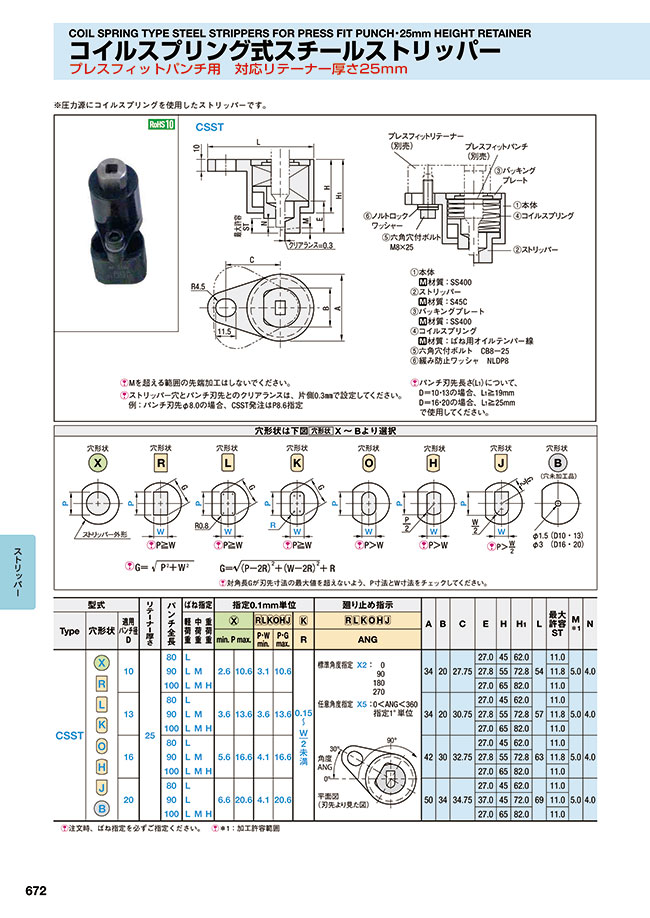

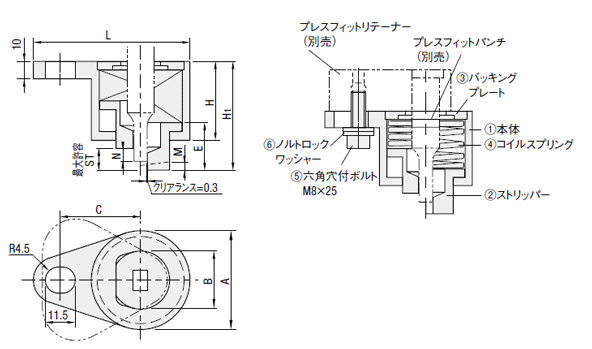

外形図・製品仕様

CSST

（1）本体
[ M ]材質：SS400
（2）ストリッパー
[ M ]材質：S45C
（3）バッキングプレート
[ M ]材質：SS400
（4）コイルスプリング
[ M ]材質：ばね用オイルテンパー線
（5）六角穴付ボルト CB8-25
（6）緩み防止ワッシャ NLDP8

[ ! ]Mを超える範囲の先端加工はしないでください。
[ ! ]ストリッパー穴とパンチ刃先とのクリアランスは、片側0.3mmで設定してください。
例：パンチ刃先φ8.0の場合、CSST発注はP8.6指定
[ ! ]パンチ刃先長さ（L₁）について、D=10・13の場合：L₁≧19mm、D=16・20の場合：L₁≧25mmで使用してください。

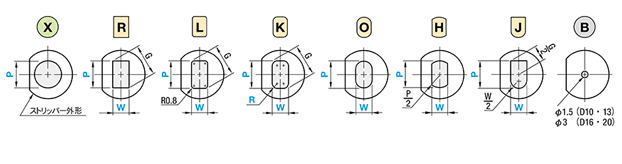

穴形状は下図穴形状X～Bより選択

穴形状穴形状穴形状穴形状穴形状穴形状穴形状穴形状（穴未加工品） [ ! ]P≧W [ ! ]P≧W [ ! ]P＞W [ ! ]P≧W [ ! ]P＞W [ ! ]P＞W2 [ ! ]G＝

[ ! ]G＝

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。

■廻り止め指示

リテーナー

ARTST・JRTST

の場合

(刃先より見た図)

指定方法
X2-ANG90

指定方法
X5-ANG120

指定方法
X5-ANG165

リテーナー

ARTS・SRTS・
SRTSH・JRTS

の場合

[ ! ]適用パンチ廻り止め指示と
は角度が90°異なります。

(刃先より見た図)

指定方法
X2-ANG90

指定方法
X5-ANG120

指定方法
X5-ANG165

■適用リテーナー

・ART	・ARTS	・ARTST	…>> P.326
・SRT	・SRTS	・SRTSH	…>> P.327
・JRT	・JRTS	・JRTST	…>> P.328

[ ! ]パンチ・リテーナーは別売りです。

規格表

型式			リテーナー厚さ	パンチ全長	ばね指定			指定0.1mm単位					廻り止め指示	A	B	C	E	H	H₁	L	最大許容ST	M ※1	N
Type	穴形状	適用パンチ径 D			軽荷重	中荷重	重荷重
Type	穴形状	適用パンチ径 D			軽荷重	中荷重	重荷重	min. P max.		P・W min.	P・G max.	R	ANG
CSST		10	25	80	L			2.6	10.6	3.1	10.6	0.15〜W2未満	標準角度指定 X2： 0 90 180 270 任意角度指定 X5： 0＜ANG＜360 指定1°単位	34	20	27.75	27.0	45	62.0	54	11.0	5.0	4.0
				90	L	M											27.8	55	72.8		11.8
				100	L	M	H										27.0	65	82.0		11.0
		13		80	L			3.6	13.6	3.6	13.6			34	20	30.75	27.0	45	62.0	57	11.0	5.0	4.0
				90	L	M											27.8	55	72.8		11.8
				100	L	M	H						平面図（刃先より見た図）				27.0	65	82.0		11.0
		16		80	L			5.6	16.6	4.1	16.6			42	30	32.75	27.0	45	62.0	63	11.0	5.0	4.0
				90	L	M											27.8	55	72.8		11.8
				100	L	M	H										27.0	65	82.0		11.0
		20		80	L			6.6	20.6	4.1	20.6			50	34	34.75	27.0	45	62.0	69	11.0	5.0	4.0
				90	L												37.0	45	72.0		11.0
				100	L	M	H										27.0	65	82.0		11.0

[ ! ]注文時、ばね指定を必ずご指定ください。
[ ! ]※1：加工許容範囲

注文例

型式

－

リテーナー
厚さ

－

パンチ
全長

－

ばね
指定

のみ)

廻り止め指示

CSSTX10

－

P7.6

CSSTJ16

－

100

－

P8.5

W8.2

X5－ANG30

出荷日

日目出荷

絞り込み条件：10 項目の仕様が未選択です

穴形状
- 両側欠円形
- 丸形
- 楕円形
- 欠楕円形
- 穴未加工
- 角R固定長方形
- 角R長方形
- 長方形
D(適応パンチ径)(mm)
- 10
- 13
- 16
- 20
リテーナ厚さ(mm)
- 25
- 30
- 32
- 41
パンチ全長(mm)
- 80
- 90
- 100
- 110
ばね指定
- H
- L
- M
廻り止め任意角度選択 [X5-ANG](°)
[1-359/1°単位]
廻り止め標準角度選択 [X2-ANG](°)
- 0
- 90
- 180
- 270
Ｐ（穴寸法）(mm)
[2.1-20.6/0.1mm単位]
Ｒ（穴寸法）(mm)
[0.15-10.3/0.05mm単位]
Ｗ（穴寸法）(mm)
[2.1-20.6/0.1mm単位]
出荷日
すべて
3日以内

型番リスト

表示件数

型番

CSSTB10-[25,30,32,41]-[80,90,100,110]-[H,L,M]

CSSTB13-[25,30,32,41]-[80,90,100,110]-[H,L,M]

CSSTB16-[25,30,32,41]-[80,90,100,110]-[H,L,M]

CSSTB20-[25,30,32,41]-[80,90,100,110]-[H,L,M]

CSSTH10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTH10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] X5-ANG[1-359/1]

CSSTH13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTH13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] X5-ANG[1-359/1]

CSSTH16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTH16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] X5-ANG[1-359/1]

CSSTH20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTH20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] X5-ANG[1-359/1]

CSSTJ10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTJ10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] X5-ANG[1-359/1]

CSSTJ13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTJ13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] X5-ANG[1-359/1]

CSSTJ16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTJ16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] X5-ANG[1-359/1]

CSSTJ20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTJ20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] X5-ANG[1-359/1]

CSSTK10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] R[0.15-5.3/0.05] [X2A0,X2A90,X2A180,X2A270]

CSSTK10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] R[0.15-5.3/0.05] X5-ANG[1-359/1]

CSSTK13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] R[0.2-6.8/0.05] [X2A0,X2A90,X2A180,X2A270]

CSSTK13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] R[0.2-6.8/0.05] X5-ANG[1-359/1]

CSSTK16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] R[0.15-8.3/0.05] [X2A0,X2A90,X2A180,X2A270]

CSSTK16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] R[0.15-8.3/0.05] X5-ANG[1-359/1]

CSSTK20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] R[0.15-10.3/0.05] [X2A0,X2A90,X2A180,X2A270]

CSSTK20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] R[0.15-10.3/0.05] X5-ANG[1-359/1]

CSSTL10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTL10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] X5-ANG[1-359/1]

CSSTL13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTL13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] X5-ANG[1-359/1]

CSSTL16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTL16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] X5-ANG[1-359/1]

CSSTL20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTL20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] X5-ANG[1-359/1]

CSSTO10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTO10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] X5-ANG[1-359/1]

CSSTO13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTO13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] X5-ANG[1-359/1]

CSSTO16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTO16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] X5-ANG[1-359/1]

CSSTO20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTO20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] X5-ANG[1-359/1]

CSSTR10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTR10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1] W[2.1-10.6/0.1] X5-ANG[1-359/1]

CSSTR13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTR13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1] W[3.6-13.6/0.1] X5-ANG[1-359/1]

CSSTR16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTR16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-16.6/0.1] W[4.1-16.6/0.1] X5-ANG[1-359/1]

CSSTR20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] [X2A0,X2A90,X2A180,X2A270]

CSSTR20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.1-20.6/0.1] W[4.1-20.6/0.1] X5-ANG[1-359/1]

CSSTX10-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[2.1-10.6/0.1]

CSSTX13-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[3.6-13.6/0.1]

CSSTX16-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[4.6-16.6/0.1]

CSSTX20-[25,30,32,41]-[80,90,100,110]-[H,L,M] P[6.6-20.6/0.1]

穴形状

D(適応パンチ径)

(mm)

リテーナ厚さ

(mm)

パンチ全長

(mm)

ばね指定

廻り止め任意角度選択 [X5-ANG]

(°)

廻り止め標準角度選択 [X2-ANG]

(°)

Ｐ（穴寸法）

(mm)

Ｒ（穴寸法）

(mm)

Ｗ（穴寸法）

(mm)

RoHS?

最小発注数量

穴未加工	10	25 ～ 41	80 ～ 110	H / L / M	-	-	-	-	-	10	1個
穴未加工	13	25 ～ 41	80 ～ 110	H / L / M	-	-	-	-	-	10	1個
穴未加工	16	25 ～ 41	80 ～ 110	H / L / M	-	-	-	-	-	10	1個
穴未加工	20	25 ～ 41	80 ～ 110	H / L / M	-	-	-	-	-	10	1個
両側欠円形	10	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
両側欠円形	10	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
両側欠円形	13	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
両側欠円形	13	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
両側欠円形	16	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
両側欠円形	16	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
両側欠円形	20	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
両側欠円形	20	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
欠楕円形	10	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
欠楕円形	10	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
欠楕円形	13	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
欠楕円形	13	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
欠楕円形	16	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
欠楕円形	16	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
欠楕円形	20	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
欠楕円形	20	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
角R長方形	10	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	2.1 ～ 10.6	0.15 ～ 5.3	2.1 ～ 10.6	10	1個
角R長方形	10	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	2.1 ～ 10.6	0.15 ～ 5.3	2.1 ～ 10.6	10	1個
角R長方形	13	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	3.6 ～ 13.6	0.2 ～ 6.8	3.6 ～ 13.6	10	1個
角R長方形	13	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	3.6 ～ 13.6	0.2 ～ 6.8	3.6 ～ 13.6	10	1個
角R長方形	16	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 16.6	0.15 ～ 8.3	4.1 ～ 16.6	10	1個
角R長方形	16	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 16.6	0.15 ～ 8.3	4.1 ～ 16.6	10	1個
角R長方形	20	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 20.6	0.15 ～ 10.3	4.1 ～ 20.6	10	1個
角R長方形	20	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 20.6	0.15 ～ 10.3	4.1 ～ 20.6	10	1個
角R固定長方形	10	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
角R固定長方形	10	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
角R固定長方形	13	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
角R固定長方形	13	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
角R固定長方形	16	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
角R固定長方形	16	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
角R固定長方形	20	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
角R固定長方形	20	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
楕円形	10	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
楕円形	10	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
楕円形	13	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
楕円形	13	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
楕円形	16	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
楕円形	16	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
楕円形	20	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
楕円形	20	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
長方形	10	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
長方形	10	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	2.1 ～ 10.6	-	2.1 ～ 10.6	10	1個
長方形	13	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
長方形	13	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	3.6 ～ 13.6	-	3.6 ～ 13.6	10	1個
長方形	16	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
長方形	16	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 16.6	-	4.1 ～ 16.6	10	1個
長方形	20	25 ～ 41	80 ～ 110	H / L / M	-	0 ～ 270	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
長方形	20	25 ～ 41	80 ～ 110	H / L / M	1 ～ 359	-	4.1 ～ 20.6	-	4.1 ～ 20.6	10	1個
丸形	10	25 ～ 41	80 ～ 110	H / L / M	-	-	2.1 ～ 10.6	-	-	10	1個
丸形	13	25 ～ 41	80 ～ 110	H / L / M	-	-	3.6 ～ 13.6	-	-	10	1個
丸形	16	25 ～ 41	80 ～ 110	H / L / M	-	-	4.6 ～ 16.6	-	-	10	1個
丸形	20	25 ～ 41	80 ～ 110	H / L / M	-	-	6.6 ～ 20.6	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

プレスフィットパンチ用対応のコイルスプリング式スチールストリッパーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コイルスプリング式スチールストリッパーのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

カムピアスのパットに使用

満足度：5.02022/03/10

カムピアスのパットに使用しています。種類が豊富です。パンチの長さにも種類があるのでとてもいいです。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品コイルスプリング式スチールストリッパー	ウレタンスプリング式スチールストリッパー DAYStrip デイストリップ	カム用ストリッパ　スチールパッド	位置決めリング用レンチ	ジェクタパンチ
メーカー	DAYTON	DAYTON	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	1,100円	-
通常出荷日	3日目	6日目〜	8日目	在庫品1日目	2日目〜

よく一緒に購入される商品

DAYTON
ウレタンスプリング式スチールストリッパー…0
通常価格(税別) : 516円-
通常出荷日 : 6日目～
DAYTON
鋼付きウレタン・ストリッパープレスフィ…0
通常価格(税別) : -
通常出荷日 : 5日目～
DAYTON
NC対応エコノミータイプショルダー式リテ…0
通常価格(税別) : 1,428円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
スタンダード下カムユニット-ノック下穴…4
通常価格(税別) : 57,800円-
通常出荷日 : 在庫品1日目～
当日出荷可能
DAYTON
ジェクトール®パンチ標準材質SKD11…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
先行押えピンセット　-フリー指定タイプ-5
通常価格(税別) : -
通常出荷日 : 5日目
DAYTON
エアシリンダータイプマルチチェンジリテー…0
通常価格(税別) : 212,146円-
通常出荷日 : 39日目
ミスミ
ネストガイド-ガイド形状指定タイプ-5
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
カムサイドブロック　-鋳物タイプ-4
通常価格(税別) : 2,000円-
通常出荷日 : 在庫品1日目～
当日出荷可能

スチールストリッパカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

Type	適用パンチ径 D	リテーナー厚さ	パンチ全長	ばね指定	コイルスプリング呼称	ばね定数（N/mm）	初期力［タワミ1mm］（N）	ストリップ時のタワミ※2	ストリップ力（N）※2	最大許容タワミ ※2	最大戻し力（N）※2
CSST＿	10	25	80	L	SWL27-30	81.6	81.6	8.0	652.8	12.0	979.2
			90	L	SWL27-40	61.3	61.3	8.8	539.4	12.8	784.6
			90	M	SWM27-40	111.7	111.7	8.8	983.1	12.8	1,430.0
			100	L	SWL27-50	49.0	49.0	8.0	392.0	12.0	588.0
				M	SWM27-50	89.4	89.4	8.0	715.2	12.0	1,072.8
				H	SWH27-50	178.9	178.9	8.0	1,430.8	12.0	2,146.2
	13		80	L	SWL27-30	81.6	81.6	8.0	652.8	12.0	979.2
			90	L	SWL27-40	61.3	61.3	8.8	539.4	12.8	784.6
			90	M	SWM27-40	111.7	111.7	8.8	983.1	12.8	1,430.0
			100	L	SWL27-50	49.0	49.0	8.0	392.0	12.0	588.0
				M	SWM27-50	89.4	89.4	8.0	715.2	12.0	1,072.8
				H	SWH27-50	178.9	178.9	8.0	1,430.8	12.0	2,146.2
	16		80	L	SL35-30※3	134.6	134.6	8.0	1,076.4	12.0	1,614.6
			90	L	SWL35-40	101.0	101.0	8.8	888.8	12.8	1,292.8
			90	M	SWM35-40	187.6	187.6	8.8	1,650.6	12.8	2,400.9
			100	L	SWL35-50	80.9	80.9	8.0	647.2	12.0	970.8
				M	SWM35-50	150.0	150.0	8.0	1,200.0	12.0	1,800.0
				H	SWH35-50	299.7	299.7	8.0	2,397.5	12.0	3,596.2
	20		80	L	SL40-30※3	176.4	176.4	8.0	1,411.2	12.0	2,116.8
			90	L	SL40-30※3	176.4	176.4	8.0	1,411.2	12.0	2,116.8
			100	L	SWL40-50	105.8	105.8	8.0	846.4	12.0	1,269.6
				M	SWM40-50	196.0	196.0	8.0	1,568.0	12.0	2,352.0
				H	SWH40-50	392.0	392.0	8.0	3,136.0	12.0	4,704.0

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

コイルスプリング式スチールストリッパー

外形図・製品仕様

規格表

注文例

出荷日

関連情報

絞り込み条件：10 項目の仕様が未選択です

穴形状

D(適応パンチ径)(mm)

リテーナ厚さ(mm)

パンチ全長(mm)

ばね指定

廻り止め任意角度選択 [X5-ANG](°)

廻り止め標準角度選択 [X2-ANG](°)

Ｐ（穴寸法）(mm)

Ｒ（穴寸法）(mm)

Ｗ（穴寸法）(mm)

出荷日

型番リスト

詳細情報

基本情報

この商品を見た人は、こんな商品も見ています

最近見た商品

スチールストリッパカテゴリの売れ筋ランキング

技術サポート窓口

コイルスプリング式スチールストリッパー

外形図・製品仕様

規格表

注文例

出荷日

関連情報

絞り込み条件：10 項目の仕様が未選択です

穴形状

D(適応パンチ径)(mm)

リテーナ厚さ(mm)

パンチ全長(mm)

ばね指定

廻り止め 任意角度選択 [X5-ANG](°)

廻り止め 標準角度選択 [X2-ANG](°)

Ｐ （穴寸法）(mm)

Ｒ （穴寸法）(mm)

Ｗ （穴寸法）(mm)

出荷日

型番リスト

詳細情報

基本情報

この商品を見た人は、こんな商品も見ています

最近見た商品

スチールストリッパカテゴリの売れ筋ランキング

技術サポート窓口

廻り止め任意角度選択 [X5-ANG](°)

廻り止め標準角度選択 [X2-ANG](°)

Ｐ（穴寸法）(mm)

Ｒ（穴寸法）(mm)

Ｗ（穴寸法）(mm)
