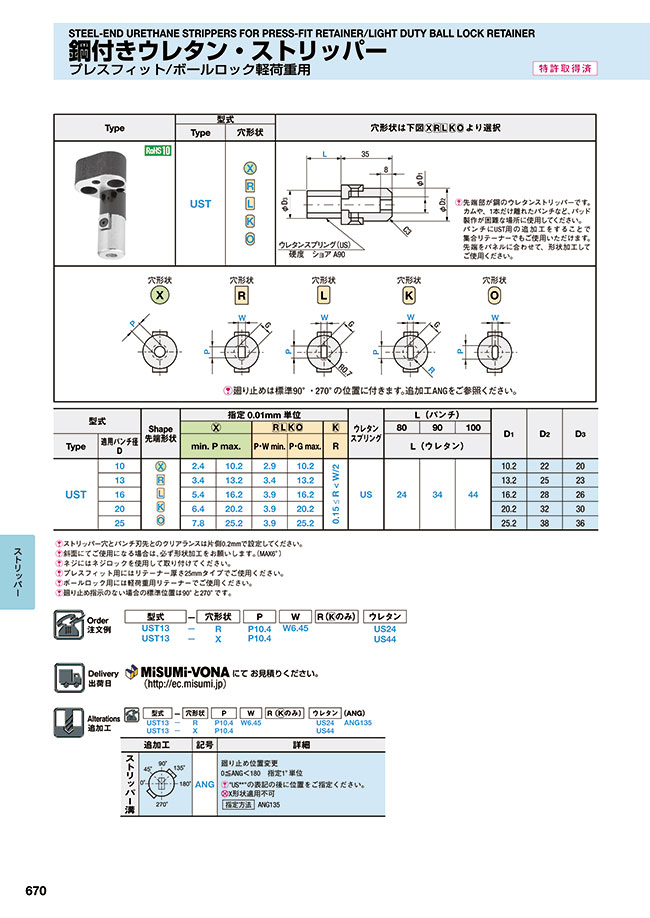

鋼付きウレタン・ストリッパー プレスフィット／ボールロック軽荷重用

外形図・製品仕様

先端部が鋼のウレタンストリッパーです。カムや、1本だけ離れたパンチなど、パッド製作が困難な場所に使用してください。
パンチにUST用の追加工をすることで集合リテーナーでもご使用いただけます。先端をパネルに合わせて、形状加工してご使用ください。

廻り止めは標準90°・270°の位置に付きます。追加工ANGをご参照ください。

規格表

ストリッパー穴とパンチ刃先とのクリアランスは片側0.2mmで設定してください。
斜面にてご使用になる場合は、必ず形状加工をお願いします。（MAX6°）
ネジにはネジロックを使用して取り付けてください。
プレスフィット用にはリテーナー厚さ25mmタイプでご使用ください。
ボールロック用には軽荷重用リテーナーでご使用ください。
廻り止め指示のない場合の標準位置は90°と270°です。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

関連情報

ストリップ力（N）：ストローク7mm 時
