落下防止ウレタンセットユニット 二層ウレタンタイプ
- 通常単価(税別)
- 1,530円～7,460円
- 税込単価
- 1,683円～8,206円
二層ウレタンタイプの落下防止ウレタンセットユニットとなります。
詳細情報を確認する型番
外形図・製品仕様

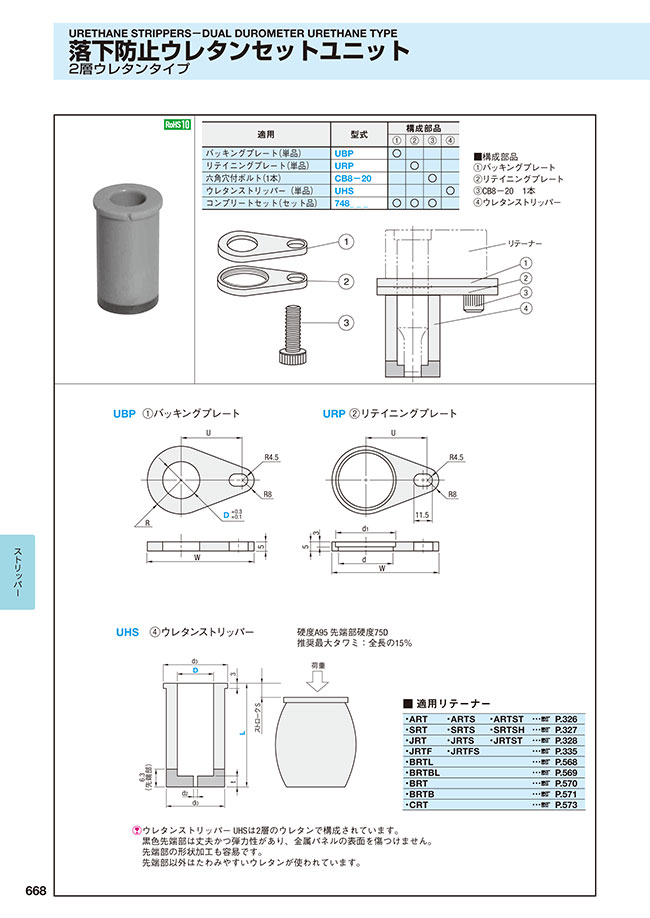

■構成部品
（1）バッキングプレート
（2）リテイニングプレート
（3）CB8-20 1本
（4）ウレタンストリッパー
| 適用 | 型式 | 構成部品 | |||
|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | ||
| バッキングプレート（単品） | UBP | ○ | |||
| リテイニングプレート（単品） | URP | ○ | |||
| 六角穴付ボルト（1本） | CB8-20 | ○ | |||
| ウレタンストリッパー（単品） | UHS | ○ | |||
| コンプリートセット（セット品） | 748_ _ _ | ○ | ○ | ○ | |
| オールインワンセット（セット品） | UAS | ○ | ○ | ○ | ○ |
UBP ①バッキングプレートURP ②リテイニングプレート
UHS ④ウレタンストリッパー硬度A95 先端部硬度75D推奨最大タワミ：全長の15％
[ ! ]ウレタンストリッパーUHSは2層のウレタンで構成されています。
黒色先端部は丈夫かつ弾力性があり、金属パネルの表面を傷つけません。
先端部の形状加工も容易です。
先端部以外はたわみやすいウレタンが使われています。
■適用リテーナー
| ・ART | ・ARTS | ・ARTST | …>> P.326 |
| ・SRT | ・SRTS | ・SRTSH | …>> P.327 |
| ・JRT | ・JRTS | ・JRTST | …>> P.328 |
| ・JRTF | ・JRTFS | …>> P.335 | |
| ・BRTL | …>> P.568 | ||
| ・BRTBL | …>> P.569 | ||
| ・BRT | …>> P.570 | ||
| ・BRTB | …>> P.571 | ||
| ・CRT | …>> P.573 |
規格表
■単品
（1）バッキングプレート
| 型式 | R | U | W | |
|---|---|---|---|---|
| Type | D | |||
| UBP | 10 | 13.0 | 29.0 | 50.0 |
| 13 | 15.5 | 32.0 | 55.5 | |
| 16 | 18.0 | 34.0 | 60.0 | |
| 20 | 20.5 | 36.0 | 64.5 | |
| 25 | 24.0 | 40.6 | 71.0 | |
| 32 | 31.0 | 42.0 | 81.0 | |
| 38 | 36.0 | 46.0 | 90.0 | |
| 40 | 36.0 | 46.0 | 90.0 | |
（2）リテイニングプレート
| 型式 | d | d1 | W | |
|---|---|---|---|---|
| Type | No. | |||
| URP | 10 | 19 | 22 | 50.0 |
| 13 | 24 | 27 | 55.5 | |
| 16 | 29 | 32 | 60.0 | |
| 20 | 34 | 37 | 64.5 | |
| 25 | 41 | 44 | 71.0 | |
| 32 | 51 | 56 | 81.0 | |
| 38 | 61 | 66 | 90.0 | |
| 40 | 61 | 66 | 90.0 | |
（4）ウレタンストリッパー
| 型式 | L | d0 | d3 | t | d2 | 荷重（N） | |||
|---|---|---|---|---|---|---|---|---|---|
| Type | D | ストロークS（mm） S=3.0 | ストロークS（mm） S=6.0 | ストロークS（mm） S=9.0 | |||||
| UHS | 10 | 43 | 18 | 21 | 6 | 1.6 | 940 | 1,395 | - |
| 52 | 800 | 1,285 | 1,715 | ||||||
| 63 | 685 | 965 | 1,150 | ||||||
| 72 | 580 | 855 | 1,060 | ||||||
| 13 | 43 | 23 | 26 | 3.0 | 1,425 | 2,430 | - | ||
| 52 | 1,280 | 1,870 | 2,580 | ||||||
| 63 | 970 | 1,550 | 2,010 | ||||||
| 72 | 870 | 1,470 | 1,965 | ||||||
| 16 | 43 | 28 | 31 | 2,320 | 3,305 | - | |||
| 52 | 2,030 | 2,960 | 3,645 | ||||||
| 63 | 1,570 | 2,360 | 3,060 | ||||||
| 72 | 1,475 | 2,245 | 2,890 | ||||||
| 20 | 43 | 33 | 36 | 7 | 2,930 | 4,300 | - | ||
| 52 | 2,455 | 3,445 | 4,990 | ||||||
| 63 | 2,055 | 3,140 | 4,010 | ||||||
| 72 | 1,580 | 2,205 | 2,790 | ||||||
| 25 | 43 | 40 | 43 | 4,040 | 6,015 | - | |||
| 52 | 3,350 | 5,470 | 6,795 | ||||||
| 63 | 2,730 | 4,185 | 5,220 | ||||||
| 72 | 2,385 | 3,630 | 4,265 | ||||||
| 32 | 43 | 50 | 55 | 5,960 | 8,425 | - | |||
| 52 | 5,240 | 7,875 | 9,925 | ||||||
| 63 | 4,210 | 5,855 | 8,325 | ||||||
| 72 | 3,510 | 5,340 | 6,985 | ||||||
| 38 | 52 | 60 | 65 | 8 | 6,645 | 9,890 | 13,785 | ||
| 72 | 4,935 | 7,850 | 9,425 | ||||||
| 40 | 43 | 7,880 | 12,115 | - | |||||
| 52 | 6,470 | 9,745 | 12,680 | ||||||
| 63 | 6,355 | 9,045 | 11,105 | ||||||
■セット品
（1）+（2）+（3）コンプリートセット
| 型式 | （1）バッキングプレート | （2）リテイニングプレート | （3）六角穴付ボルト1本 |
|---|---|---|---|
| 748579 | UBP10 | URP10 | CB8-20 |
| 748587 | UBP13 | URP13 | |
| 748595 | UBP16 | URP16 | |
| 748609 | UBP20 | URP20 | |
| 748617 | UBP25 | URP25 | |
| 748625 | UBP32 | URP32 | |
| 748633 | UBP38 | URP38 | |
| 748641 | UBP40 | URP40 |
（1）+（2）+（3）+（4）オールインワンセット
| 型式 | L | （1）バッキングプレート | （2）リテイニングプレート | （3）六角穴付ボルト1本 | （4）ウレタンストリッパー | |
|---|---|---|---|---|---|---|
| Type | D | |||||
| UAS | 10 | 43 | UBP10 | URP10 | CB8-20 | UHS10-43 |
| 52 | UHS10-52 | |||||
| 63 | UHS10-63 | |||||
| 72 | UHS10-72 | |||||
| 13 | 43 | UBP13 | URP13 | UHS13-43 | ||
| 52 | UHS13-52 | |||||
| 63 | UHS13-63 | |||||
| 72 | UHS13-72 | |||||
| 16 | 43 | UBP16 | URP16 | UHS16-43 | ||
| 52 | UHS16-52 | |||||
| 63 | UHS16-63 | |||||
| 72 | UHS16-72 | |||||
| 20 | 43 | UBP20 | URP20 | UHS20-43 | ||
| 52 | UHS20-52 | |||||
| 63 | UHS20-63 | |||||
| 72 | UHS20-72 | |||||
| 25 | 43 | UBP25 | URP25 | UHS25-43 | ||
| 52 | UHS25-52 | |||||
| 63 | UHS25-63 | |||||
| 72 | UHS25-72 | |||||
| 32 | 43 | UBP32 | URP32 | UHS32-43 | ||
| 52 | UHS32-52 | |||||
| 63 | UHS32-63 | |||||
| 72 | UHS32-72 | |||||
| 38 | 52 | UBP38 | URP38 | UHS38-52 | ||
| 72 | UHS38-72 | |||||
| 40 | 43 | UBP40 | URP40 | UHS40-43 | ||
| 52 | UHS40-52 | |||||
| 63 | UHS40-63 | |||||
注文例
| 型式 | － | L | ||
| UBP10 | （①） | |||
| URP13 | （②） | |||
| UHS16 | － | 52 | （④） | |
| 748625 | （①+②+③） | |||
| UAS13 | － | 43 | （①+②+③+④） |
出荷日
- UBP・URP
- 748
 | 在庫品 |
- UHS・UAS
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
関連情報
[ ! ]ウレタンストリッパーをご利用になるには型の調整時に空打ちをし、パンチ形状に合わせて先端を打ち抜いてからご使用ください。
