落下防止ウレタンセットユニット ORTシリーズ専用ウレタンツバ部ストレートタイプ

Name: 落下防止ウレタンセットユニット ORTシリーズ専用ウレタンツバ部ストレートタイプ
Brand: DAYTON
SKU: 250000002717
Rating: 4 (1 reviews)

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,620円～5,160円

税込単価: 1,782円～5,676円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

落下防止ウレタンセットユニットウレタンツバ部ストレートタイプ

通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

鋼付きウレタン・ストリッパープレスフィット／ボールロック軽荷重用

通常出荷日：5 日目～

ORTシリーズ専用ウレタンツバ部ストレートタイプの落下防止ウレタンセットユニッ...

詳細情報を確認する

型番

未確定 38 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

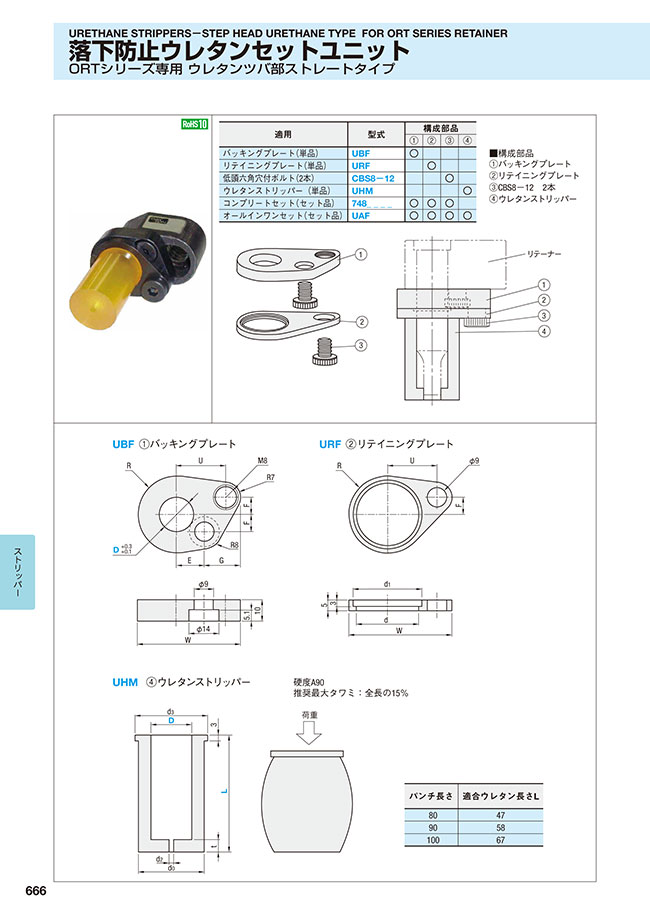

落下防止ウレタンセットユニット ORTシリーズ専用ウレタンツバ部ストレートタイプ外形図01

■構成部品
（1）バッキングプレート
（2）リテイニングプレート
（3）CBS8-12 2本
（4）ウレタンストリッパー

適用	型式	構成部品
適用	型式	（1）	（2）	（3）	（4）
バッキングプレート（単品）	UBF	○
リテイニングプレート（単品）	URF		○
低頭六角穴付ボルト（2本）	CBS8-12			○
ウレタンストリッパー（単品）	UHM				○
コンプリートセット（セット品）	748_ _ _ _	○	○	○
オールインワンセット（セット品）	UAF	○	○	○	○

UBF ①バッキングプレートURF ②リテイニングプレート

UHM ④ウレタンストリッパー硬度A90
推奨最大タワミ：全長の15％

パンチ長さ	適合ウレタン長さL
80	47
90	58
100	67

規格表

■単品
（1）バッキングプレート

型式		R	U	E	G	F	W
Type	D	R	U	E	G	F	W
UBF	10	13.0	16.0	13.0	10.0	8.0	36.0
	13	15.5	20.5		14.5		43.0
	16	18.0	23.0		17.0		48.0
	20	20.5	26.5	14.0	19.5	11.0	54.0

（2）リテイニングプレート

型式		d	d₁	R	U	F	W
Type	No.	d	d₁	R	U	F	W
URF	10	19	22	13.0	16.0	8.0	36.0
	13	24	27	15.5	20.5		43.0
	16	29	32	18.0	23.0		48.0
	20	34	37	20.5	26.5	11.0	54.0

（4）ウレタンストリッパー

型式		L	d₀	d₃	t	d₂
Type	D	L	d₀	d₃	t	d₂
UHM	10	43	18	21	6	1.6
		47
		52
		58
		63
		67
		72
	13	43	23	26		3.0
		47
		52
		58
		63
		67
		72
	16	43	28	31
		47
		52
		58
		63
		67
		72
	20	43	33	36	7
		47
		52
		63
		72

■セット品
（1）+（2）+（3）コンプリートセット

型式	（1）バッキングプレート	（2）リテイニングプレート	（3）低頭六角穴付ボルト 2本
748579F	UBF10	URF10	CBS8-12
748587F	UBF13	URF13
748595F	UBF16	URF16
748609F	UBF20	URF20

（1）+（2）+（3）+（4）オールインワンセット

型式		L	（1）バッキングプレート	（2）リテイニングプレート	（3）低頭六角穴付ボルト 2本	（4）ウレタンストリッパー
Type	D	L	（1）バッキングプレート	（2）リテイニングプレート	（3）低頭六角穴付ボルト 2本	（4）ウレタンストリッパー
UAF	10	43	UBF10	URF10	CBS8-12	UHM10-43
		47				UHM10-47
		52				UHM10-52
		58				UHM10-58
		63				UHM10-63
		67				UHM10-67
		72				UHM10-72
	13	43	UBF13	URF13		UHM13-43
		47				UHM13-47
		52				UHM13-52
		58				UHM13-58
		63				UHM13-63
		67				UHM13-67
		72				UHM13-72
	16	43	UBF16	URF16		UHM16-43
		47				UHM16-47
		52				UHM16-52
		58				UHM16-58
		63				UHM16-63
		67				UHM16-67
		72				UHM16-72
	20	43	UBF20	URF20		UHM20-43
		47				UHM20-47
		52				UHM20-52
		63				UHM20-63
		72				UHM20-72

注文例

型式	－	L
UBF10			（①）
URF13			（②）
UHM16	－	52	（④）
748587F			（①+②+③）
UAF16	－	52	（①+②+③+④）

出荷日

在庫品

絞り込み条件：3 項目の仕様が未選択です

仕様
- オールインワンセット
- コンプリートセット
- バッキングプレート
- リテイニングプレート
D(適応パンチ径)(mm)
- 10
- 13
- 16
- 20
L(全長)(mm)
- 43
- 47
- 52
- 58
- 63
- 67
- 72
出荷日
すべて
当日出荷可能
6日以内

型番リスト

表示件数

型番

仕様

D(適応パンチ径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

コンプリートセット	10	-	10	1個
コンプリートセット	13	-	10	1個
コンプリートセット	16	-	10	1個
コンプリートセット	20	-	10	1個
オールインワンセット	10	43	10	1個
オールインワンセット	10	47	10	1個
オールインワンセット	10	52	10	1個
オールインワンセット	10	58	10	1個
オールインワンセット	10	63	10	1個
オールインワンセット	10	67	10	1個
オールインワンセット	10	72	10	1個
オールインワンセット	13	43	10	1個
オールインワンセット	13	47	10	1個
オールインワンセット	13	52	10	1個
オールインワンセット	13	58	10	1個
オールインワンセット	13	63	10	1個
オールインワンセット	13	67	10	1個
オールインワンセット	13	72	10	1個
オールインワンセット	16	43	10	1個
オールインワンセット	16	47	10	1個
オールインワンセット	16	52	10	1個
オールインワンセット	16	58	10	1個
オールインワンセット	16	63	10	1個
オールインワンセット	16	67	10	1個
オールインワンセット	16	72	10	1個
オールインワンセット	20	43	10	1個
オールインワンセット	20	47	10	1個
オールインワンセット	20	52	10	1個
オールインワンセット	20	63	10	1個
オールインワンセット	20	72	10	1個
バッキングプレート	10	-	10	1個
バッキングプレート	13	-	10	1個
バッキングプレート	16	-	10	1個
バッキングプレート	20	-	10	1個
リテイニングプレート	10	-	10	1個
リテイニングプレート	13	-	10	1個
リテイニングプレート	16	-	10	1個
リテイニングプレート	20	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,770円 ( 4,147円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
4,460円 ( 4,906円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
3,890円 ( 4,279円 )	在庫品1日目当日出荷可能
3,890円 ( 4,279円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
4,180円 ( 4,598円 )	在庫品1日目当日出荷可能
4,180円 ( 4,598円 )	在庫品1日目当日出荷可能
4,180円 ( 4,598円 )	在庫品1日目当日出荷可能
4,200円 ( 4,620円 )	在庫品1日目当日出荷可能
4,200円 ( 4,620円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	在庫品1日目当日出荷可能
4,710円 ( 5,181円 )	在庫品1日目当日出荷可能
4,710円 ( 5,181円 )	在庫品1日目当日出荷可能
4,940円 ( 5,434円 )	在庫品1日目当日出荷可能
4,940円 ( 5,434円 )	在庫品1日目当日出荷可能
4,940円 ( 5,434円 )	在庫品1日目当日出荷可能
5,050円 ( 5,555円 )	在庫品1日目当日出荷可能
5,160円 ( 5,676円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	6日目
1,750円 ( 1,925円 )	6日目
1,900円 ( 2,090円 )	6日目
2,110円 ( 2,321円 )	6日目
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
3,020円 ( 3,322円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ORTシリーズ専用ウレタンツバ部ストレートタイプの落下防止ウレタンセットユニットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
