落下防止ウレタンセットユニットウレタンツバ部ストレートタイプ

Name: 落下防止ウレタンセットユニット ウレタンツバ部ストレートタイプ
Brand: DAYTON
SKU: 250000002706
Rating: 4 (1 reviews)

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 380円～3,770円

税込単価: 418円～4,147円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ウレタンストリッパー／プロテクトプレート

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

落下防止ウレタンセットユニット二層ウレタンタイプ

通常価格(税別)： 1,530円 (税込価格：1,683円)

通常出荷日：10 日目

ウレタンツバ部ストレートタイプの落下防止ウレタンセットユニットです。

詳細情報を確認する

型番

未確定 102 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

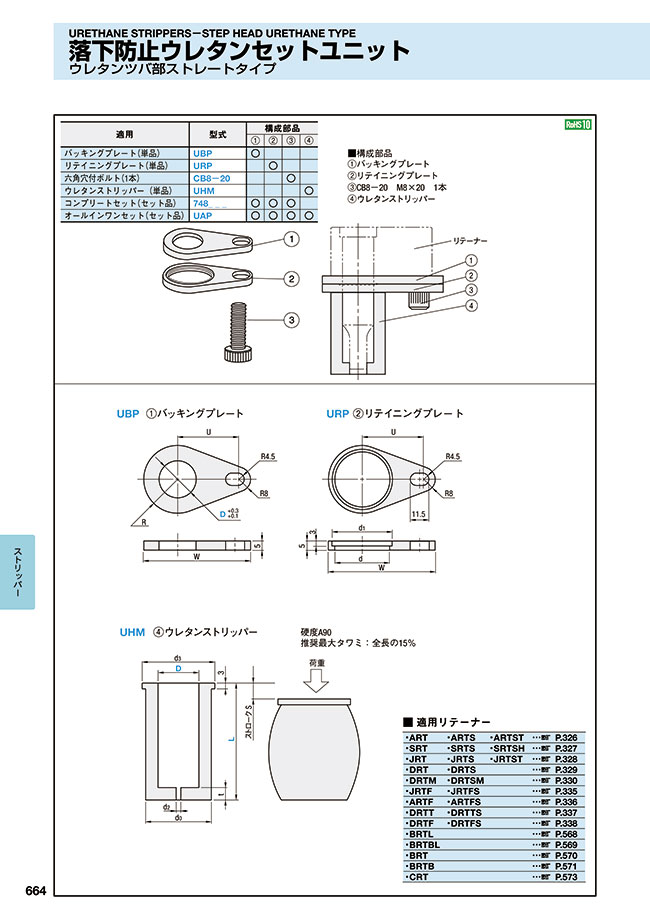

外形図・製品仕様

■構成部品
（1）バッキングプレート
（2）リテイニングプレート
（3）CB8-20 M8×20 1本
（4）ウレタンストリッパー

適用	型式	構成部品
適用	型式	（1）	（2）	（3）	（4）
バッキングプレート（単品）	UBP	○
リテイニングプレート（単品）	URP		○
六角穴付ボルト（1本）	CB8-20			○
ウレタンストリッパー（単品）	UHM				○
コンプリートセット（セット品）	748_ _ _	○	○	○
オールインワンセット（セット品）	UAP	○	○	○	○

UBP ①バッキングプレートURP ②リテイニングプレート

UHM ④ウレタンストリッパー硬度A90
推奨最大タワミ：全長の15％

■ 適用リテーナー

・ART	・ARTS	・ARTST	…>> P.326
・SRT	・SRTS	・SRTSH	…>> P.327
・JRT	・JRTS	・JRTST	…>> P.328
・DRT	・DRTS		…>> P.329
・DRTM	・DRTSM		…>> P.330
・JRTF	・JRTFS		…>> P.335
・ARTF	・ARTFS		…>> P.336
・DRTT	・DRTTS		…>> P.337
・DRTF	・DRTFS		…>> P.338
・BRTL			…>> P.568
・BRTBL			…>> P.569
・BRT			…>> P.570
・BRTB			…>> P.571
・CRT			…>> P.573

規格表

■単品

（1）バッキングプレート

型式		R	U	W
Type	D	R	U	W
UBP	10	13.0	29.0	50.0
	13	15.5	32.0	55.5
	16	18.0	34.0	60.0
	20	20.5	36.0	64.5
	25	24.0	40.6	71.0
	32	31.0	42.0	81.0
	38	36.0	46.0	90.0
	40	36.0	46.0	90.0

（2）リテイニングプレート

型式		d	d₁	W
Type	No.	d	d₁	W
URP	10	19	22	50.0
	13	24	27	55.5
	16	29	32	60.0
	20	34	37	64.5
	25	41	44	71.0
	32	51	56	81.0
	38	61	66	90.0
	40	61	66	90.0

（4）ウレタンストリッパー

型式		L	d₀	d₃	t	d₂
Type	D	L	d₀	d₃	t	d₂
UHM	10	43	18	21	6	1.6
		47
		52
		58
		63
		67
		72
	13	43	23	26		3.0
		47
		52
		58
		63
		67
		72
	16	43	28	31
		47
		52
		58
		63
		67
		72
	20	43	33	36	7
		47
		52
		63
		72
	25	43	40	43
		52
		63
		72
	32	43	50	55
		52
		63
		72
	38	52	60	65	8
	38	72
	40	43
		52
		63

*荷重（kgf）=荷重（N）×0.101972

■セット品

（1）+（2）+（3）コンプリートセット

型式	（1）バッキングプレート	（2）リテイニングプレート	（3）六角穴付ボルト 1本
748579	UBP10	URP10	CB8-20
748587	UBP13	URP13
748595	UBP16	URP16
748609	UBP20	URP20
748617	UBP25	URP25
748625	UBP32	URP32
748633	UBP38	URP38
748641	UBP40	URP40

（1）+（2）+（3）+（4）オールインワンセット

型式		L	（1）バッキングプレート	（2）リテイニングプレート	（3）六角穴付ボルト 1本	（4）ウレタンストリッパー
Type	D	L	（1）バッキングプレート	（2）リテイニングプレート	（3）六角穴付ボルト 1本	（4）ウレタンストリッパー
UAP	10	43	UBP10	URP10	CB8-20	UHM10-43
		47				UHM10-47
		52				UHM10-52
		58				UHM10-58
		63				UHM10-63
		67				UHM10-67
		72				UHM10-72
	13	43	UBP13	URP13		UHM13-43
		47				UHM13-47
		52				UHM13-52
		58				UHM13-58
		63				UHM13-63
		67				UHM13-67
		72				UHM13-72
	16	43	UBP16	URP16		UHM16-43
		47				UHM16-47
		52				UHM16-52
		58				UHM16-58
		63				UHM16-63
		67				UHM16-67
		72				UHM16-72
	20	43	UBP20	URP20		UHM20-43
		47				UHM20-47
		52				UHM20-52
		63				UHM20-63
		72				UHM20-72
	25	43	UBP25	URP25		UHM25-43
		52				UHM25-52
		63				UHM25-63
		72				UHM25-72
	32	43	UBP32	URP32		UHM32-43
		52				UHM32-52
		63				UHM32-63
		72				UHM32-72
	38	52	UBP38	URP38		UHM38-52
	38	72	UBP38	URP38		UHM38-72
	40	43	UBP40	URP40		UHM40-43
		52				UHM40-52
		63				UHM40-63

注文例

型式	－	L
UBP10			（①）
URP13			（②）
UHM16	－	52	（④）
748625			（①+②+③）
UAP13	－	43	（①+②+③+④）

出荷日

在庫品

絞り込み条件：3 項目の仕様が未選択です

仕様
- ウレタンストリッパー
- オールインワンセット
- コンプリートセット
- バッキングプレート
- リテイニングプレート
D(適応パンチ径)(mm)
- 10
- 13
- 16
- 20
- 25
- 32
- 38
- 40
L(全長)(mm)
- 43
- 47
- 52
- 58
- 63
- 67
- 72
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

仕様

D(適応パンチ径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

コンプリートセット	10	-	10	1個
コンプリートセット	13	-	10	1個
コンプリートセット	16	-	10	1個
コンプリートセット	20	-	10	1個
コンプリートセット	25	-	10	1個
コンプリートセット	32	-	10	1個
コンプリートセット	38	-	10	1個
コンプリートセット	40	-	10	1個
オールインワンセット	10	43	10	1個
オールインワンセット	10	47	10	1個
オールインワンセット	10	52	10	1個
オールインワンセット	10	58	10	1個
オールインワンセット	10	63	10	1個
オールインワンセット	10	67	10	1個
オールインワンセット	10	72	10	1個
オールインワンセット	13	43	10	1個
オールインワンセット	13	47	10	1個
オールインワンセット	13	52	10	1個
オールインワンセット	13	58	10	1個
オールインワンセット	13	63	10	1個
オールインワンセット	13	67	10	1個
オールインワンセット	13	72	10	1個
オールインワンセット	16	43	10	1個
オールインワンセット	16	47	10	1個
オールインワンセット	16	52	10	1個
オールインワンセット	16	58	10	1個
オールインワンセット	16	63	10	1個
オールインワンセット	16	67	10	1個
オールインワンセット	16	72	10	1個
オールインワンセット	20	43	10	1個
オールインワンセット	20	47	10	1個
オールインワンセット	20	52	10	1個
オールインワンセット	20	63	10	1個
オールインワンセット	20	72	10	1個
オールインワンセット	25	43	10	1個
オールインワンセット	25	52	10	1個
オールインワンセット	25	63	10	1個
オールインワンセット	25	72	10	1個
オールインワンセット	32	43	10	1個
オールインワンセット	32	52	10	1個
オールインワンセット	32	63	10	1個
オールインワンセット	32	72	10	1個
オールインワンセット	38	52	10	1個
オールインワンセット	38	72	10	1個
オールインワンセット	40	43	10	1個
オールインワンセット	40	52	10	1個
オールインワンセット	40	63	10	1個
バッキングプレート	10	-	10	1個
バッキングプレート	13	-	10	1個
バッキングプレート	16	-	10	1個
バッキングプレート	20	-	10	1個
バッキングプレート	25	-	10	1個
バッキングプレート	32	-	10	1個
バッキングプレート	38	-	10	1個
バッキングプレート	40	-	10	1個
ウレタンストリッパー	10	43	10	1個
ウレタンストリッパー	10	47	10	1個
ウレタンストリッパー	10	52	10	1個
ウレタンストリッパー	10	58	10	1個
ウレタンストリッパー	10	63	10	1個

通常単価(税別) (税込単価)	通常出荷日

860円 ( 946円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,710円 ( 1,881円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能
3,370円 ( 3,707円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,700円 ( 4,070円 )	在庫品1日目当日出荷可能
3,770円 ( 4,147円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能

基本情報

ウレタンツバ部ストレートタイプの落下防止ウレタンセットユニットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

落下防止ウレタンセットユニットウレタンツバ部ストレートタイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ピアスパンチのパッドに使用

満足度：4.02019/11/27

一般的なウレタンストリッパーはプレートをリテーナーにボルトで取り付けている為、ウレタンを取り換える際にボルトを外したりと...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品落下防止ウレタンセットユニットウレタンツバ部ストレートタイプ	落下防止ウレタンセットユニット ORTシリーズ専用ウレタンツバ部ストレートタイプ	落下防止ウレタンセットユニット二層ウレタンタイプ	ウレタン落下防止ユニット	落下防止ユニット用ウレタンストリッパ	落下防止ユニット用ウレタンストリッパ用破損防止用リング
メーカー	DAYTON	DAYTON	DAYTON	ミスミ	ミスミ	ミスミ
通常価格	380円-	1,620円 -	1,530円 -	720円 -	370円 -	200円 -
通常出荷日	在庫品1日目	在庫品1日目〜	10日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
