プレス金型部品技術窓口
ウレタンストリッパー／プロテクトプレート
- 通常単価(税別)
- 200円～2,000円
- 税込単価
- 220円～2,200円
ウレタンストリッパー/プロテクトプレートです。ウレタンストリッパーは標準タイプ...
詳細情報を確認する型番
外形図・製品仕様

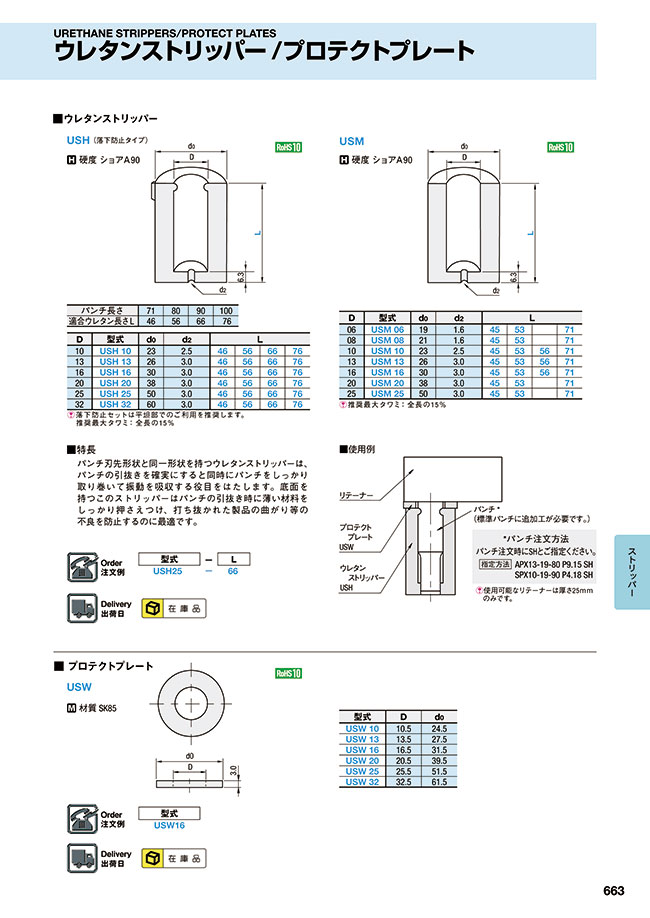

■ウレタンストリッパー
USH（落下防止タイプ）[ H ]硬度 ショアA90
| パンチ長さ | 71 | 80 | 90 | 100 |
|---|---|---|---|---|
| 適合ウレタン長さL | 46 | 56 | 66 | 76 |
| D | 型式 | d0 | d2 | L | |||
|---|---|---|---|---|---|---|---|
| 10 | USH 10 | 23 | 2.5 | 46 | 56 | 66 | 76 |
| 13 | USH 13 | 26 | 3.0 | 46 | 56 | 66 | 76 |
| 16 | USH 16 | 30 | 3.0 | 46 | 56 | 66 | 76 |
| 20 | USH 20 | 38 | 3.0 | 46 | 56 | 66 | 76 |
| 25 | USH 25 | 50 | 3.0 | 46 | 56 | 66 | 76 |
| 32 | USH 32 | 60 | 3.0 | 46 | 56 | 66 | 76 |
[ ! ]落下防止セットは平坦部でのご利用を推奨します。
推奨最大タワミ：全長の15%
USM[ H ]硬度 ショアA90
| D | 型式 | d0 | d2 | L | |||
|---|---|---|---|---|---|---|---|
| 06 | USM 06 | 19 | 1.6 | 45 | 53 | 71 | |
| 08 | USM 08 | 21 | 1.6 | 45 | 53 | 71 | |
| 10 | USM 10 | 23 | 2.5 | 45 | 53 | 56 | 71 |
| 13 | USM 13 | 26 | 3.0 | 45 | 53 | 56 | 71 |
| 16 | USM 16 | 30 | 3.0 | 45 | 53 | 56 | 71 |
| 20 | USM 20 | 38 | 3.0 | 45 | 53 | 71 | |
| 25 | USM 25 | 50 | 3.0 | 45 | 53 | 71 | |
[ ! ]推奨最大タワミ：全長の15%
注文例
| 型式 | － | L |
| USH25 | － | 66 |
出荷日
 | 在庫品 |
関連情報
*パンチ注文方法
パンチ注文時にSHとご指定ください。
指定方法：APX13-19-80 P9.15 SH／SPX10-19-90 P4.18 SH
[ ! ]使用可能なリテーナーは厚さ25mmのみです。
■特長
パンチ刃先形状と同一形状を持つウレタンストリッパーは、パンチの引抜きを確実にすると同時にパンチをしっかり取り巻いて振動を吸収する役目をはたします。底面を持つこのストリッパーはパンチの引抜き時に薄い材料をしっかり押さえつけ、打ち抜かれた製品の曲がり等の不良を防止するのに最適です。
外形図・製品仕様
■プロテクトプレートUSW[ M ]材質 SK85
規格表
| 型式 | D | d0 |
|---|---|---|
| USW 10 | 10.5 | 24.5 |
| USW 13 | 13.5 | 27.5 |
| USW 16 | 16.5 | 31.5 |
| USW 20 | 20.5 | 39.5 |
| USW 25 | 25.5 | 51.5 |
| USW 32 | 32.5 | 61.5 |
注文例
| 型式 |
| USW16 |
出荷日
| 在庫品 |
絞り込み条件：3 項目の仕様が未選択です
仕様
- ウレタンストリッパー
- プロテクトプレート
D(適応パンチ径)(mm)
- 06
- 08
- 10
- 13
- 16
- 20
- 25
- 32
L(全長)(mm)
- 45
- 46
- 53
- 56
- 66
- 71
- 76
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ウレタンストリッパー/プロテクトプレートです。ウレタンストリッパーは標準タイプと落下防止タイプが選択可能です。
