DAYTON

廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ

カタログ |

通常単価(税別): -

税込単価: -

廻り止めフラットタイプ/Mタイプのヘッド付きフォームボタンダイです。材質はダイ...

外形状
ヘッド付
材質
SKD11相当

未確定：候補が160型番あります。

商品情報
型番リスト
詳細情報

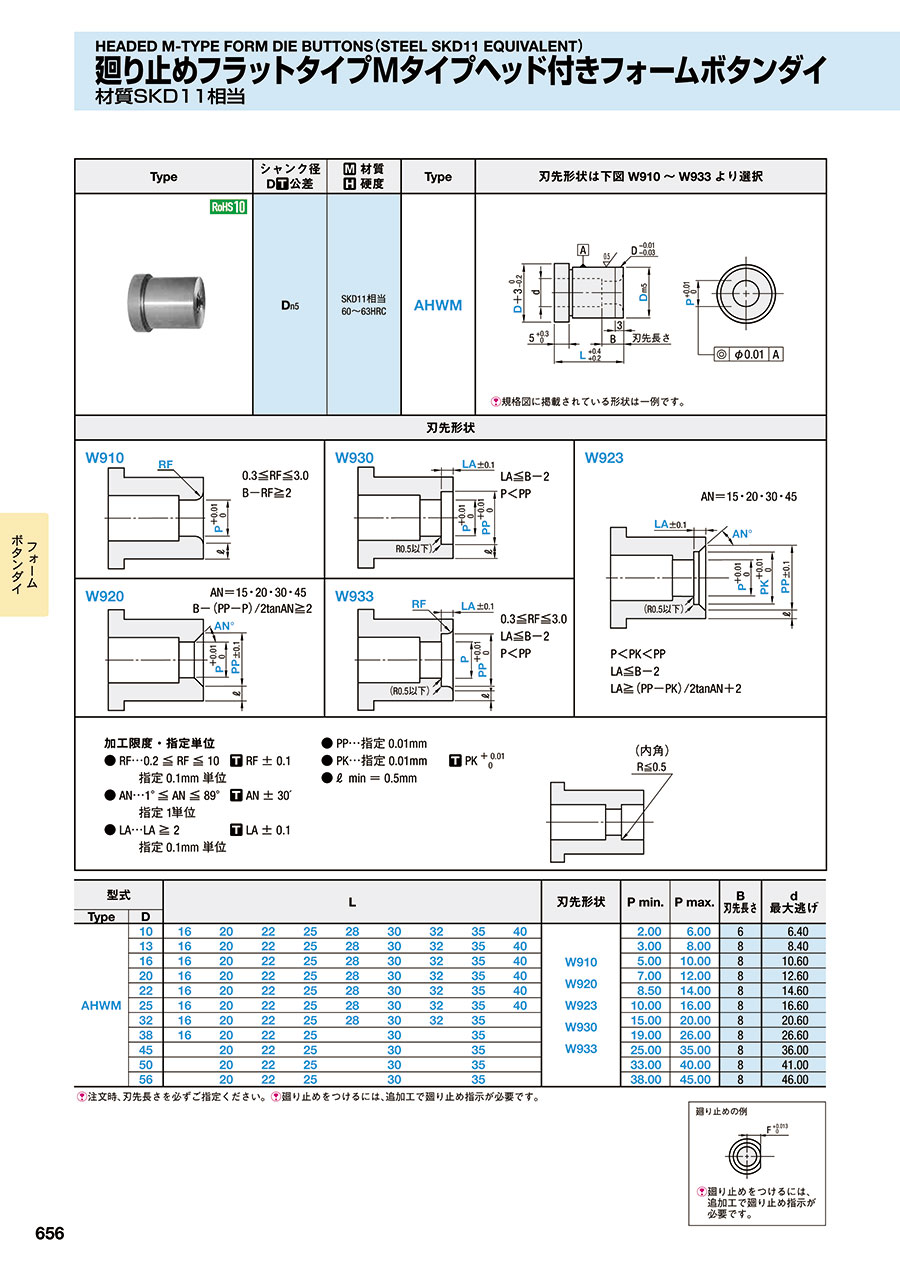

カタログ

商品情報

外形図・製品仕様

刃先形状は下図W910～W933より選択

[ ! ]外形図に掲載されている形状は一例です。

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
D_n5	SKD11相当 60～63HRC	AHWM

刃先形状

W910 0.3≦RF≦3.0
B-RF≧2 W930 LA≦B-2
P＜PP W923 W920 AN=15・20・30・45
B-(PP-P)/2tanAN≧2 W933 0.3≦RF≦3.0
LA≦B-2
P＜PP AN=15・20・30・45 P＜PK＜PP
LA≦B-2
LA≧(PP-PK)/2tanAN+2

加工限度・指定単位

RF…0.2≦RF≦10[ T ]RF±0.1
指定0.1mm単位
AN…1°≦AN≦89°[ T ]AN±30'
指定1単位
LA…LA≧2[ T ]LA±0.1
指定0.1mm単位
PP…指定0.01mm
PK…指定0.01mm [ T ]PK+0.01/0
l min=0.5mm

規格表

型式		L									刃先形状	P min.	P max.	B 刃先長さ	d 最大逃げ
Type	D	L									刃先形状	P min.	P max.	B 刃先長さ	d 最大逃げ
AHWM	10	16	20	22	25	28	30	32	35	40	W910 W920 W923 W930 W933	2.00	6.00	6	6.40
	13	16	20	22	25	28	30	32	35	40		3.00	8.00	8	8.40
	16	16	20	22	25	28	30	32	35	40		5.00	10.00	8	10.60
	20	16	20	22	25	28	30	32	35	40		7.00	12.00	8	12.60
	22	16	20	22	25	28	30	32	35	40		8.50	14.00	8	14.60
	25	16	20	22	25	28	30	32	35	40		10.00	16.00	8	16.60
	32	16	20	22	25	28	30	32	35			15.00	20.00	8	20.60
	38	16	20	22	25		30		35			19.00	26.00	8	26.60
	45		20	22	25		30		35			25.00	35.00	8	36.00
	50		20	22	25		30		35			33.00	40.00	8	41.00
	56		20	22	25		30		35			38.00	45.00	8	46.00

[ ! ]注文時、先端長さを必ずご指定ください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

注文例

型式

刃先形状

RL・RS・RP・RF

A・AN・AP

AHWM20

W930

P10.00

PP14.0

LA4.0

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

日目出荷

急

ストークA

追加工

型式

刃先形状

P(XP)

RL・RS・RP・RF

A・AN・AP

(XL・XJ…etc.)

AHWM25

W930

XP9.52

PP16.00

LA5.0

追加工

記号

詳細

刃先

刃先寸法変更
P寸法を規格範囲より大きくまたは小さくします。
min ：P＞XP≧XPmin
max ：P＜XP≦XPmax　　　指定0.01mm単位

D	XPmin	XPmax
10	2.0	6.2
13	2.0	8.2
16	3.0	10.2
20	5.0	12.2
22	7.0	14.2
25	9.0	16.2

D	XPmin	XPmax
32	11.0	20.2
38	13.0	26.2
45	16.0	35.2
50	19.0	40.2
56	22.0	45.2

全長

全長変更
XL＜L 　　指定0.1mm単位　　最小全長＝13mm
[ ! ]導入部は(L－XL)分短くなります。

全長公差変更　　L	＋0.3	⇒L±0.02
	0

[ ! ]XLと同様に全長を短くする事もできます。

指定方法	LL
	LL29

ツバ部

ツバ厚変更
3.0≦XT＜5.0
指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5−XT)分短くなります。XL併用の場合、
全長はXLと同じです。

ツバ厚公差指定　公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。

指定方法	TT
	TT4.0

ツバ径変更
D≦XH＜D＋3　指定0.1mm単位

[ ! ]XH=Dのとき公差 D	0
	－0.03

指定方法 XH9.0

追加工

記号

詳細

ツバ部

[ ! ]詳細は
>>こちらを
参照

ツバ部廻り止め一面加工
[ ! ]追加費用はかかりません。

[ ! ]F=	D
	2

ツバ部廻り止め平行加工(二面)
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=	D
	2

シャンク部

[ ! ]

ノックピンに
よる廻り止め
>>こちらを
参照

廻り止め追加

[ ! ]F=	D	+1.5
	2

指定方法 X4

>> P.658
>> P.658

■ノックピン詳細

[ M ]材質：SUJ2

D₁	コード	L	[ H ]硬度
3.0	X4	20	55HRC～

型番リスト

表示件数

型番

AHWM10-[16,20,22,25,28,30,32,35,40] W910 P[2-6/0.01] RF[0.3-3/0.1]

AHWM10-[16,20,22,25,28,30,32,35,40] W910 XP[6.01-6.2/0.01] RF[0.3-3/0.1]

AHWM10-[16,20,22,25,28,30,32,35,40] W920 P[2-6/0.01] AN[15,20,30,45] PP[2.01-9/0.01]

AHWM10-[16,20,22,25,28,30,32,35,40] W920 XP[6.01-6.2/0.01] AN[15,20,30,45] PP[2.01-9/0.01]

AHWM10-[16,20,22,25,28,30,32,35,40] W923 P[2-6/0.01] AN[15,20,30,45] LA[2-4/0.1] PK[2.01-8.99/0.01] PP[2.02-9/0.01]

AHWM10-[16,20,22,25,28,30,32,35,40] W923 XP[6.01-6.2/0.01] AN[15,20,30,45] LA[2-4/0.1] PK[2.01-8.99/0.01] PP[2.02-9/0.01]

AHWM10-[16,20,22,25,28,30,32,35,40] W930 P[2-6/0.01] LA[2-4/0.1] PP[2.01-9/0.01]

AHWM10-[16,20,22,25,28,30,32,35,40] W930 XP[6.01-6.2/0.01] LA[2-4/0.1] PP[2.01-9/0.01]

AHWM10-[16,20,22,25,28,30,32,35,40] W933 P[2-6/0.01] LA[2-4/0.1] PP[2.01-8.4/0.01] RF[0.3-3/0.1]

AHWM10-[16,20,22,25,28,30,32,35,40] W933 XP[6.01-6.2/0.01] LA[2-4/0.1] PP[2.01-8.4/0.01] RF[0.3-3/0.1]

AHWM13-[16,20,22,25,28,30,32,35,40] W910 P[3-8/0.01] RF[0.3-3/0.1]

AHWM13-[16,20,22,25,28,30,32,35,40] W910 XP[2-2.99/0.01] RF[0.3-3/0.1]

AHWM13-[16,20,22,25,28,30,32,35,40] W910 XP[8.01-8.2/0.01] RF[0.3-3/0.1]

AHWM13-[16,20,22,25,28,30,32,35,40] W920 P[3-8/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W920 XP[2-2.99/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W920 XP[8.01-8.2/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W923 P[3-8/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W923 XP[2-2.99/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W923 XP[8.01-8.2/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W930 P[3-8/0.01] LA[2-6/0.1] PP[2.01-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W930 XP[2-2.99/0.01] LA[2-6/0.1] PP[2.01-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W930 XP[8.01-8.2/0.01] LA[2-6/0.1] PP[2.01-12/0.01]

AHWM13-[16,20,22,25,28,30,32,35,40] W933 P[3-8/0.01] LA[2-6/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

AHWM13-[16,20,22,25,28,30,32,35,40] W933 XP[2-2.99/0.01] LA[2-6/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

AHWM13-[16,20,22,25,28,30,32,35,40] W933 XP[8.01-8.2/0.01] LA[2-6/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

AHWM16-[16,20,22,25,28,30,32,35,40] W910 P[5-10/0.01] RF[0.3-3/0.1]

AHWM16-[16,20,22,25,28,30,32,35,40] W910 XP[3-4.99/0.01] RF[0.3-3/0.1]

AHWM16-[16,20,22,25,28,30,32,35,40] W910 XP[10.01-10.2/0.01] RF[0.3-3/0.1]

AHWM16-[16,20,22,25,28,30,32,35,40] W920 P[5-10/0.01] AN[15,20,30,45] PP[3.01-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W920 XP[3-4.99/0.01] AN[15,20,30,45] PP[3.01-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W920 XP[10.01-10.2/0.01] AN[15,20,30,45] PP[3.01-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W923 P[5-10/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[3.01-14.99/0.01] PP[3.02-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W923 XP[3-4.99/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[3.01-14.99/0.01] PP[3.02-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W923 XP[10.01-10.2/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[3.01-14.99/0.01] PP[3.02-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W930 P[5-10/0.01] LA[2-6/0.1] PP[3.01-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W930 XP[3-4.99/0.01] LA[2-6/0.1] PP[3.01-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W930 XP[10.01-10.2/0.01] LA[2-6/0.1] PP[3.01-15/0.01]

AHWM16-[16,20,22,25,28,30,32,35,40] W933 P[5-10/0.01] LA[2-6/0.1] PP[3.01-14.4/0.01] RF[0.3-3/0.1]

AHWM16-[16,20,22,25,28,30,32,35,40] W933 XP[3-4.99/0.01] LA[2-6/0.1] PP[3.01-14.4/0.01] RF[0.3-3/0.1]

AHWM16-[16,20,22,25,28,30,32,35,40] W933 XP[10.01-10.2/0.01] LA[2-6/0.1] PP[3.01-14.4/0.01] RF[0.3-3/0.1]

AHWM20-[16,20,22,25,28,30,32,35,40] W910 P[7-12/0.01] RF[0.3-3/0.1]

AHWM20-[16,20,22,25,28,30,32,35,40] W910 XP[5-6.99/0.01] RF[0.3-3/0.1]

AHWM20-[16,20,22,25,28,30,32,35,40] W910 XP[12.01-12.2/0.01] RF[0.3-3/0.1]

AHWM20-[16,20,22,25,28,30,32,35,40] W920 P[7-12/0.01] AN[15,20,30,45] PP[5.01-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W920 XP[5-6.99/0.01] AN[15,20,30,45] PP[5.01-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W920 XP[12.01-12.2/0.01] AN[15,20,30,45] PP[5.01-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W923 P[7-12/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[5.01-18.99/0.01] PP[5.02-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W923 XP[5-6.99/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[5.01-18.99/0.01] PP[5.02-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W923 XP[12.01-12.2/0.01] AN[15,20,30,45] LA[2-6/0.1] PK[5.01-18.99/0.01] PP[5.02-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W930 P[7-12/0.01] LA[2-6/0.1] PP[5.01-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W930 XP[5-6.99/0.01] LA[2-6/0.1] PP[5.01-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W930 XP[12.01-12.2/0.01] LA[2-6/0.1] PP[5.01-19/0.01]

AHWM20-[16,20,22,25,28,30,32,35,40] W933 P[7-12/0.01] LA[2-6/0.1] PP[5.01-18.4/0.01] RF[0.3-3/0.1]

AHWM20-[16,20,22,25,28,30,32,35,40] W933 XP[5-6.99/0.01] LA[2-6/0.1] PP[5.01-18.4/0.01] RF[0.3-3/0.1]

AHWM20-[16,20,22,25,28,30,32,35,40] W933 XP[12.01-12.2/0.01] LA[2-6/0.1] PP[5.01-18.4/0.01] RF[0.3-3/0.1]

AHWM22-[16,20,22,25,28,30,32,35,40] W910 P[8.5-14/0.01] RF[0.3-3/0.1]

AHWM22-[16,20,22,25,28,30,32,35,40] W910 XP[7-8.49/0.01] RF[0.3-3/0.1]

AHWM22-[16,20,22,25,28,30,32,35,40] W910 XP[14.01-14.2/0.01] RF[0.3-3/0.1]

AHWM22-[16,20,22,25,28,30,32,35,40] W920 P[8.5-14/0.01] AN[15,20,30,45] PP[7.01-21/0.01]

AHWM22-[16,20,22,25,28,30,32,35,40] W920 XP[7-8.49/0.01] AN[15,20,30,45] PP[7.01-21/0.01]

刃先形状

D（シャンク径）

(mm)

先端形状

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

ＰＫ（先端形状寸法）

(mm)

ＰＰ（先端形状寸法）

(mm)

ＲＦ（先端形状寸法）

(mm)

ＡＮ（先端角度）

(°)

ＬＡ（長さ寸法）

(mm)

RoHS?

最小発注数量

W910	10	W910	16 ～ 40	2 ～ 6	-	-	-	0.3 ～ 3	-	-	10	1個
W910	10	W910	16 ～ 40	-	6.01 ～ 6.2	-	-	0.3 ～ 3	-	-	10	1個
W920	10	W920	16 ～ 40	2 ～ 6	-	-	2.01 ～ 9	-	15 ～ 45	-	10	1個
W920	10	W920	16 ～ 40	-	6.01 ～ 6.2	-	2.01 ～ 9	-	15 ～ 45	-	10	1個
W923	10	W923	16 ～ 40	2 ～ 6	-	2.01 ～ 8.99	2.02 ～ 9	-	15 ～ 45	2 ～ 4	10	1個
W923	10	W923	16 ～ 40	-	6.01 ～ 6.2	2.01 ～ 8.99	2.02 ～ 9	-	15 ～ 45	2 ～ 4	10	1個
W930	10	W930	16 ～ 40	2 ～ 6	-	-	2.01 ～ 9	-	-	2 ～ 4	10	1個
W930	10	W930	16 ～ 40	-	6.01 ～ 6.2	-	2.01 ～ 9	-	-	2 ～ 4	10	1個
W933	10	W933	16 ～ 40	2 ～ 6	-	-	2.01 ～ 8.4	0.3 ～ 3	-	2 ～ 4	10	1個
W933	10	W933	16 ～ 40	-	6.01 ～ 6.2	-	2.01 ～ 8.4	0.3 ～ 3	-	2 ～ 4	10	1個
W910	13	W910	16 ～ 40	3 ～ 8	-	-	-	0.3 ～ 3	-	-	10	1個
W910	13	W910	16 ～ 40	-	2 ～ 2.99	-	-	0.3 ～ 3	-	-	10	1個
W910	13	W910	16 ～ 40	-	8.01 ～ 8.2	-	-	0.3 ～ 3	-	-	10	1個
W920	13	W920	16 ～ 40	3 ～ 8	-	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W920	13	W920	16 ～ 40	-	2 ～ 2.99	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W920	13	W920	16 ～ 40	-	8.01 ～ 8.2	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W923	13	W923	16 ～ 40	3 ～ 8	-	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 6	10	1個
W923	13	W923	16 ～ 40	-	2 ～ 2.99	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 6	10	1個
W923	13	W923	16 ～ 40	-	8.01 ～ 8.2	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 6	10	1個
W930	13	W930	16 ～ 40	3 ～ 8	-	-	2.01 ～ 12	-	-	2 ～ 6	10	1個
W930	13	W930	16 ～ 40	-	2 ～ 2.99	-	2.01 ～ 12	-	-	2 ～ 6	10	1個
W930	13	W930	16 ～ 40	-	8.01 ～ 8.2	-	2.01 ～ 12	-	-	2 ～ 6	10	1個
W933	13	W933	16 ～ 40	3 ～ 8	-	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 6	10	1個
W933	13	W933	16 ～ 40	-	2 ～ 2.99	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 6	10	1個
W933	13	W933	16 ～ 40	-	8.01 ～ 8.2	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 6	10	1個
W910	16	W910	16 ～ 40	5 ～ 10	-	-	-	0.3 ～ 3	-	-	10	1個
W910	16	W910	16 ～ 40	-	3 ～ 4.99	-	-	0.3 ～ 3	-	-	10	1個
W910	16	W910	16 ～ 40	-	10.01 ～ 10.2	-	-	0.3 ～ 3	-	-	10	1個
W920	16	W920	16 ～ 40	5 ～ 10	-	-	3.01 ～ 15	-	15 ～ 45	-	10	1個
W920	16	W920	16 ～ 40	-	3 ～ 4.99	-	3.01 ～ 15	-	15 ～ 45	-	10	1個
W920	16	W920	16 ～ 40	-	10.01 ～ 10.2	-	3.01 ～ 15	-	15 ～ 45	-	10	1個
W923	16	W923	16 ～ 40	5 ～ 10	-	3.01 ～ 14.99	3.02 ～ 15	-	15 ～ 45	2 ～ 6	10	1個
W923	16	W923	16 ～ 40	-	3 ～ 4.99	3.01 ～ 14.99	3.02 ～ 15	-	15 ～ 45	2 ～ 6	10	1個
W923	16	W923	16 ～ 40	-	10.01 ～ 10.2	3.01 ～ 14.99	3.02 ～ 15	-	15 ～ 45	2 ～ 6	10	1個
W930	16	W930	16 ～ 40	5 ～ 10	-	-	3.01 ～ 15	-	-	2 ～ 6	10	1個
W930	16	W930	16 ～ 40	-	3 ～ 4.99	-	3.01 ～ 15	-	-	2 ～ 6	10	1個
W930	16	W930	16 ～ 40	-	10.01 ～ 10.2	-	3.01 ～ 15	-	-	2 ～ 6	10	1個
W933	16	W933	16 ～ 40	5 ～ 10	-	-	3.01 ～ 14.4	0.3 ～ 3	-	2 ～ 6	10	1個
W933	16	W933	16 ～ 40	-	3 ～ 4.99	-	3.01 ～ 14.4	0.3 ～ 3	-	2 ～ 6	10	1個
W933	16	W933	16 ～ 40	-	10.01 ～ 10.2	-	3.01 ～ 14.4	0.3 ～ 3	-	2 ～ 6	10	1個
W910	20	W910	16 ～ 40	7 ～ 12	-	-	-	0.3 ～ 3	-	-	10	1個
W910	20	W910	16 ～ 40	-	5 ～ 6.99	-	-	0.3 ～ 3	-	-	10	1個
W910	20	W910	16 ～ 40	-	12.01 ～ 12.2	-	-	0.3 ～ 3	-	-	10	1個
W920	20	W920	16 ～ 40	7 ～ 12	-	-	5.01 ～ 19	-	15 ～ 45	-	10	1個
W920	20	W920	16 ～ 40	-	5 ～ 6.99	-	5.01 ～ 19	-	15 ～ 45	-	10	1個
W920	20	W920	16 ～ 40	-	12.01 ～ 12.2	-	5.01 ～ 19	-	15 ～ 45	-	10	1個
W923	20	W923	16 ～ 40	7 ～ 12	-	5.01 ～ 18.99	5.02 ～ 19	-	15 ～ 45	2 ～ 6	10	1個
W923	20	W923	16 ～ 40	-	5 ～ 6.99	5.01 ～ 18.99	5.02 ～ 19	-	15 ～ 45	2 ～ 6	10	1個
W923	20	W923	16 ～ 40	-	12.01 ～ 12.2	5.01 ～ 18.99	5.02 ～ 19	-	15 ～ 45	2 ～ 6	10	1個
W930	20	W930	16 ～ 40	7 ～ 12	-	-	5.01 ～ 19	-	-	2 ～ 6	10	1個
W930	20	W930	16 ～ 40	-	5 ～ 6.99	-	5.01 ～ 19	-	-	2 ～ 6	10	1個
W930	20	W930	16 ～ 40	-	12.01 ～ 12.2	-	5.01 ～ 19	-	-	2 ～ 6	10	1個
W933	20	W933	16 ～ 40	7 ～ 12	-	-	5.01 ～ 18.4	0.3 ～ 3	-	2 ～ 6	10	1個
W933	20	W933	16 ～ 40	-	5 ～ 6.99	-	5.01 ～ 18.4	0.3 ～ 3	-	2 ～ 6	10	1個
W933	20	W933	16 ～ 40	-	12.01 ～ 12.2	-	5.01 ～ 18.4	0.3 ～ 3	-	2 ～ 6	10	1個
W910	22	W910	16 ～ 40	8.5 ～ 14	-	-	-	0.3 ～ 3	-	-	10	1個
W910	22	W910	16 ～ 40	-	7 ～ 8.49	-	-	0.3 ～ 3	-	-	10	1個
W910	22	W910	16 ～ 40	-	14.01 ～ 14.2	-	-	0.3 ～ 3	-	-	10	1個
W920	22	W920	16 ～ 40	8.5 ～ 14	-	-	7.01 ～ 21	-	15 ～ 45	-	10	1個
W920	22	W920	16 ～ 40	-	7 ～ 8.49	-	7.01 ～ 21	-	15 ～ 45	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

廻り止めフラットタイプ/Mタイプのヘッド付きフォームボタンダイです。材質はダイス鋼です。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ	廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ	廻り止めノックピンタイプ/フラットタイプフォームボタンダイ	絞りダイ	フリーサイズ絞りダイ－Al-Cr系コーティング－	絞りダイ－Al-Cr系コーティング－
メーカー	DAYTON	DAYTON	DAYTON	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	8日目〜	8日目
外形状	ヘッド付	ストレート	ストレート	-	-	-
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	粉末ハイス鋼	-
