廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：3 日目

廻り止めフラットタイプ/ノックピンタイプ/Mタイプのフォームボタンダイです。材...

外形状
ストレート
材質
SKD11相当

未確定：候補が395型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

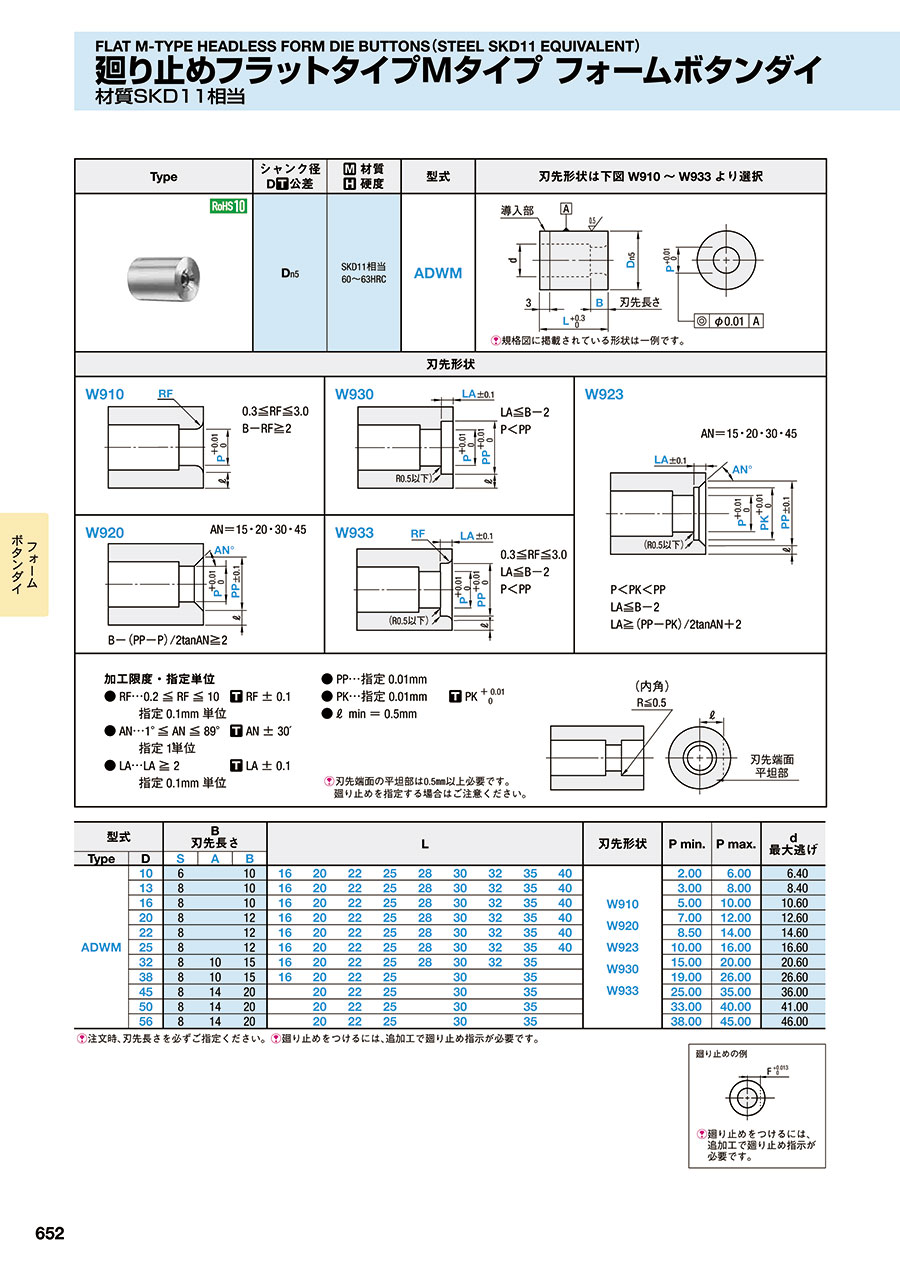

外形図・製品仕様

刃先形状は下図W910～W933より選択

[ ! ]外形図に掲載されている形状は一例です。

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
D_n5	SKD11相当 60～63HRC	ADWM

刃先形状

W910 0.3≦RF≦3.0
B-RF≧2 W930 LA≦B-2
P＜PP W923 W920 AN=15・20・30・45 B-(PP-P)/2tanAN≧2 W933 0.3≦RF≦3.0
LA≦B-2
P＜PP AN=15・20・30・45 P＜PK＜PP
LA≦B-2
LA≧(PP-PK)/2tanAN+2

加工限度・指定単位

RF…0.2≦RF≦10[ T ]RF±0.1
指定0.1mm単位
AN…1°≦AN≦89°[ T ]AN±30'
指定1単位
LA…LA≧2[ T ]LA±0.1
指定0.1mm単位
PP…指定0.01mm
PK…指定0.01mm [ T ]PK+0.01/0
l min=0.5mm

[ ! ]刃先端面の平坦部は0.5mm以上必要です。
廻り止めを指定する場合はご注意ください。

規格表

型式		B 刃先長さ先端長さ			L									刃先形状	P min	P max	d 最大逃げ
Type	D	S	A	B	L									刃先形状	P min	P max	d 最大逃げ
ADWN	10	6		10	16	20	22	25	28	30	32	35	40	W910 W920 W923 W930 W933	2.00 3.00	6.00	6.40
	13	8		10	16	20	22	25	28	30	32	35	40		3.00	8.00	8.40
	16	8		10	16	20	22	25	28	30	32	35	40		5.00	10.00	10.60
	20	8		12	16	20	22	25	28	30	32	35	40		7.00	12.00	12.60
	22	8		12	16	20	22	25	28	30	32	35	40		8.50	14.00	14.60
	25	8		12	16	20	22	25	28	30	32	35	40		10.00	16.00	16.60
	32	8	10	15	16	20	22	25	28	30	32	35			15.00	20.00	20.60
	38	8	10	15	16	20	22	25		30		35			19.00	26.00	26.60
	45	8	14	20		20	22	25		30		35			25.00	35.00	36.00
	50	8	14	20		20	22	25		30		35			33.00	40.00	41.00
	56	8	14	20		20	22	25		30		35			38.00	45.00	46.00

[ ! ]注文時、先端長さを必ずご指定ください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

注文例

型式

B
(S/A/B)

刃先形状

RL・RS・RP・RF

A・AN・AP

ADWM32

A30

W920

P16.0

PP18.0

AN45

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

日目出荷

急

ストークA

追加工

型式

B
(S/A/B)

刃先形状

P(XP)

RL・RS・RP・RF

A・AN・AP

(XP・X41…etc.)

ADWM32

A30

W920

P18.00

PP21.0

AN45

XDT―fs X80

追加工

記号

詳細

刃先

刃先寸法変更
P寸法を規格範囲より大きくまたは小さくします。
min ：P＞XP≧XPmin
max ：P＜XP≦XPmax　　　指定0.01mm単位

D	XPmin	XPmax
10	2.0	6.2
13	2.0	8.2
16	3.0	10.2
20	5.0	12.2
22	7.0	14.2
25	9.0	16.2

D	XPmin	XPmax
32	11.0	20.2
38	13.0	26.2
45	16.0	35.2
50	19.0	40.2
56	22.0	45.2

全長

全長変更
XL＜L 　　指定0.1mm単位　　最小全長＝13mm
[ ! ]導入部は(L－XL)分短くなります。

全長公差変更　　L	＋0.3	⇒L±0.02
	0

[ ! ]XLと同様に全長を短くする事もできます。

指定方法	LL
	LL29

シャンク部

XAL

導入部テーパ加工
導入部に10°のテーパをつけます。

XDT
— j6

シャンク径公差指定　公差 j6
[ ! ]D32以上に適用
[ ! ]出荷日お問い合わせ

XDT
—fs

シャンク径公差指定　公差	＋0.012
	＋0.005

[ ! ]出荷日お問い合わせ

追加工

記号

詳細

シャンク部

[ ! ]詳細は
>>こちらを
参照

X20
X80

廻り止め一面加工　標準指定
[ NG ]ノックピンタイプ適用不可

F寸法

外径D	F
10	4.0
13	5.5
16	7.0
20	8.5
22	9.5
25	11.0
32	14.0
38	17.0
45	20.5
50	23.0
56	26.0

廻り止め平行加工(二面)　標準指定
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]廻り止めは下部につきます。
[ NG ]ノックピンタイプ適用不可

[ ! ]X20・X80追加工の記載内の表にご注意ください

X24
～
X89

追加フラット加工　　標準指定

DP≦	D−d	－0.8
	2

[ ! ]X89で加工長さが全長の場合
LG＝L(全長)とご指定ください。
[ ! ]X89：出荷日＋1日
[ NG ]ノックピンタイプ適用不可
[ NG ]X81～84　D＜13適用不可
[ NG ]X85～88　D＜20適用不可
[ NG ]X89ストーク適用不可

指定方法
X89－DP4.0－LG20

標準	深さ	長さ
X24	1.0	全長
X81	1.5	13
X82	1.5	16
X83	1.5	20
X84	1.5	全長
X85	2.5	13
X86	2.5	16
X87	2.5	20
X88	2.5	全長
X89	寸法指定

>> P.658

型番リスト

表示件数

...

型番

ADWM10-B[16,20,22,25,28,30,32,35,40] W910 P[2-6/0.01] RF[0.3-3/0.1]

ADWM10-B[16,20,22,25,28,30,32,35,40] W910 XP[6.01-6.2/0.01] RF[0.3-3/0.1]

ADWM10-B[16,20,22,25,28,30,32,35,40] W920 P[2-6/0.01] AN[15,20,30,45] PP[2.01-9/0.01]

ADWM10-B[16,20,22,25,28,30,32,35,40] W920 XP[6.01-6.2/0.01] AN[15,20,30,45] PP[2.01-9/0.01]

ADWM10-B[16,20,22,25,28,30,32,35,40] W923 P[2-6/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-8.99/0.01] PP[2.02-9/0.01]

ADWM10-B[16,20,22,25,28,30,32,35,40] W923 XP[6.01-6.2/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-8.99/0.01] PP[2.02-9/0.01]

ADWM10-B[16,20,22,25,28,30,32,35,40] W930 P[2-6/0.01] LA[2-8/0.1] PP[2.01-9/0.01]

ADWM10-B[16,20,22,25,28,30,32,35,40] W930 XP[6.01-6.2/0.01] LA[2-8/0.1] PP[2.01-9/0.01]

ADWM10-B[16,20,22,25,28,30,32,35,40] W933 P[2-6/0.01] LA[2-8/0.1] PP[2.01-8.4/0.01] RF[0.3-3/0.1]

ADWM10-B[16,20,22,25,28,30,32,35,40] W933 XP[6.01-6.2/0.01] LA[2-8/0.1] PP[2.01-8.4/0.01] RF[0.3-3/0.1]

ADWM10-S[16,20,22,25,28,30,32,35,40] W910 P[2-6/0.01] RF[0.3-3/0.1]

ADWM10-S[16,20,22,25,28,30,32,35,40] W910 XP[6.01-6.2/0.01] RF[0.3-3/0.1]

ADWM10-S[16,20,22,25,28,30,32,35,40] W920 P[2-6/0.01] AN[15,20,30,45] PP[2.01-9/0.01]

ADWM10-S[16,20,22,25,28,30,32,35,40] W920 XP[6.01-6.2/0.01] AN[15,20,30,45] PP[2.01-9/0.01]

ADWM10-S[16,20,22,25,28,30,32,35,40] W923 P[2-6/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-8.99/0.01] PP[2.02-9/0.01]

ADWM10-S[16,20,22,25,28,30,32,35,40] W923 XP[6.01-6.2/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-8.99/0.01] PP[2.02-9/0.01]

ADWM10-S[16,20,22,25,28,30,32,35,40] W930 P[2-6/0.01] LA[2-8/0.1] PP[2.01-9/0.01]

ADWM10-S[16,20,22,25,28,30,32,35,40] W930 XP[6.01-6.2/0.01] LA[2-8/0.1] PP[2.01-9/0.01]

ADWM10-S[16,20,22,25,28,30,32,35,40] W933 P[2-6/0.01] LA[2-8/0.1] PP[2.01-8.4/0.01] RF[0.3-3/0.1]

ADWM10-S[16,20,22,25,28,30,32,35,40] W933 XP[6.01-6.2/0.01] LA[2-8/0.1] PP[2.01-8.4/0.01] RF[0.3-3/0.1]

ADWM13-B[16,20,22,25,28,30,32,35,40] W910 P[3-8/0.01] RF[0.3-3/0.1]

ADWM13-B[16,20,22,25,28,30,32,35,40] W910 XP[2-2.99/0.01] RF[0.3-3/0.1]

ADWM13-B[16,20,22,25,28,30,32,35,40] W910 XP[8.01-8.2/0.01] RF[0.3-3/0.1]

ADWM13-B[16,20,22,25,28,30,32,35,40] W920 P[3-8/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W920 XP[2-2.99/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W920 XP[8.01-8.2/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W923 P[3-8/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W923 XP[2-2.99/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W923 XP[8.01-8.2/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W930 P[3-8/0.01] LA[2-8/0.1] PP[2.01-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W930 XP[2-2.99/0.01] LA[2-8/0.1] PP[2.01-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W930 XP[8.01-8.2/0.01] LA[2-8/0.1] PP[2.01-12/0.01]

ADWM13-B[16,20,22,25,28,30,32,35,40] W933 P[3-8/0.01] LA[2-8/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

ADWM13-B[16,20,22,25,28,30,32,35,40] W933 XP[2-2.99/0.01] LA[2-8/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

ADWM13-B[16,20,22,25,28,30,32,35,40] W933 XP[8.01-8.2/0.01] LA[2-8/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

ADWM13-S[16,20,22,25,28,30,32,35,40] W910 P[3-8/0.01] RF[0.3-3/0.1]

ADWM13-S[16,20,22,25,28,30,32,35,40] W910 XP[2-2.99/0.01] RF[0.3-3/0.1]

ADWM13-S[16,20,22,25,28,30,32,35,40] W910 XP[8.01-8.2/0.01] RF[0.3-3/0.1]

ADWM13-S[16,20,22,25,28,30,32,35,40] W920 P[3-8/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W920 XP[2-2.99/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W920 XP[8.01-8.2/0.01] AN[15,20,30,45] PP[2.01-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W923 P[3-8/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W923 XP[2-2.99/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W923 XP[8.01-8.2/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[2.01-11.99/0.01] PP[2.02-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W930 P[3-8/0.01] LA[2-8/0.1] PP[2.01-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W930 XP[2-2.99/0.01] LA[2-8/0.1] PP[2.01-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W930 XP[8.01-8.2/0.01] LA[2-8/0.1] PP[2.01-12/0.01]

ADWM13-S[16,20,22,25,28,30,32,35,40] W933 P[3-8/0.01] LA[2-8/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

ADWM13-S[16,20,22,25,28,30,32,35,40] W933 XP[2-2.99/0.01] LA[2-8/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

ADWM13-S[16,20,22,25,28,30,32,35,40] W933 XP[8.01-8.2/0.01] LA[2-8/0.1] PP[2.01-11.4/0.01] RF[0.3-3/0.1]

ADWM16-B[16,20,22,25,28,30,32,35,40] W910 P[5-10/0.01] RF[0.3-3/0.1]

ADWM16-B[16,20,22,25,28,30,32,35,40] W910 XP[3-4.99/0.01] RF[0.3-3/0.1]

ADWM16-B[16,20,22,25,28,30,32,35,40] W910 XP[10.01-10.2/0.01] RF[0.3-3/0.1]

ADWM16-B[16,20,22,25,28,30,32,35,40] W920 P[5-10/0.01] AN[15,20,30,45] PP[3.01-15/0.01]

ADWM16-B[16,20,22,25,28,30,32,35,40] W920 XP[3-4.99/0.01] AN[15,20,30,45] PP[3.01-15/0.01]

ADWM16-B[16,20,22,25,28,30,32,35,40] W920 XP[10.01-10.2/0.01] AN[15,20,30,45] PP[3.01-15/0.01]

ADWM16-B[16,20,22,25,28,30,32,35,40] W923 P[5-10/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[3.01-14.99/0.01] PP[3.02-15/0.01]

ADWM16-B[16,20,22,25,28,30,32,35,40] W923 XP[3-4.99/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[3.01-14.99/0.01] PP[3.02-15/0.01]

ADWM16-B[16,20,22,25,28,30,32,35,40] W923 XP[10.01-10.2/0.01] AN[15,20,30,45] LA[2-8/0.1] PK[3.01-14.99/0.01] PP[3.02-15/0.01]

ADWM16-B[16,20,22,25,28,30,32,35,40] W930 P[5-10/0.01] LA[2-8/0.1] PP[3.01-15/0.01]

刃先形状

D（シャンク径）

(mm)

先端形状

全長（刃先長さＳ）

(mm)

全長（刃先長さ A）

(mm)

全長（刃先長さ B）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

ＰＫ（先端形状寸法）

(mm)

ＰＰ（先端形状寸法）

(mm)

ＲＦ（先端形状寸法）

(mm)

ＡＮ（先端角度）

(°)

ＬＡ（長さ寸法）

(mm)

RoHS?

最小発注数量

W910	10	W910	-	-	16 ～ 40	2 ～ 6	-	-	-	0.3 ～ 3	-	-	10	1個
W910	10	W910	-	-	16 ～ 40	-	6.01 ～ 6.2	-	-	0.3 ～ 3	-	-	10	1個
W920	10	W920	-	-	16 ～ 40	2 ～ 6	-	-	2.01 ～ 9	-	15 ～ 45	-	10	1個
W920	10	W920	-	-	16 ～ 40	-	6.01 ～ 6.2	-	2.01 ～ 9	-	15 ～ 45	-	10	1個
W923	10	W923	-	-	16 ～ 40	2 ～ 6	-	2.01 ～ 8.99	2.02 ～ 9	-	15 ～ 45	2 ～ 8	10	1個
W923	10	W923	-	-	16 ～ 40	-	6.01 ～ 6.2	2.01 ～ 8.99	2.02 ～ 9	-	15 ～ 45	2 ～ 8	10	1個
W930	10	W930	-	-	16 ～ 40	2 ～ 6	-	-	2.01 ～ 9	-	-	2 ～ 8	10	1個
W930	10	W930	-	-	16 ～ 40	-	6.01 ～ 6.2	-	2.01 ～ 9	-	-	2 ～ 8	10	1個
W933	10	W933	-	-	16 ～ 40	2 ～ 6	-	-	2.01 ～ 8.4	0.3 ～ 3	-	2 ～ 8	10	1個
W933	10	W933	-	-	16 ～ 40	-	6.01 ～ 6.2	-	2.01 ～ 8.4	0.3 ～ 3	-	2 ～ 8	10	1個
W910	10	W910	16 ～ 40	-	-	2 ～ 6	-	-	-	0.3 ～ 3	-	-	10	1個
W910	10	W910	16 ～ 40	-	-	-	6.01 ～ 6.2	-	-	0.3 ～ 3	-	-	10	1個
W920	10	W920	16 ～ 40	-	-	2 ～ 6	-	-	2.01 ～ 9	-	15 ～ 45	-	10	1個
W920	10	W920	16 ～ 40	-	-	-	6.01 ～ 6.2	-	2.01 ～ 9	-	15 ～ 45	-	10	1個
W923	10	W923	16 ～ 40	-	-	2 ～ 6	-	2.01 ～ 8.99	2.02 ～ 9	-	15 ～ 45	2 ～ 8	10	1個
W923	10	W923	16 ～ 40	-	-	-	6.01 ～ 6.2	2.01 ～ 8.99	2.02 ～ 9	-	15 ～ 45	2 ～ 8	10	1個
W930	10	W930	16 ～ 40	-	-	2 ～ 6	-	-	2.01 ～ 9	-	-	2 ～ 8	10	1個
W930	10	W930	16 ～ 40	-	-	-	6.01 ～ 6.2	-	2.01 ～ 9	-	-	2 ～ 8	10	1個
W933	10	W933	16 ～ 40	-	-	2 ～ 6	-	-	2.01 ～ 8.4	0.3 ～ 3	-	2 ～ 8	10	1個
W933	10	W933	16 ～ 40	-	-	-	6.01 ～ 6.2	-	2.01 ～ 8.4	0.3 ～ 3	-	2 ～ 8	10	1個
W910	13	W910	-	-	16 ～ 40	3 ～ 8	-	-	-	0.3 ～ 3	-	-	10	1個
W910	13	W910	-	-	16 ～ 40	-	2 ～ 2.99	-	-	0.3 ～ 3	-	-	10	1個
W910	13	W910	-	-	16 ～ 40	-	8.01 ～ 8.2	-	-	0.3 ～ 3	-	-	10	1個
W920	13	W920	-	-	16 ～ 40	3 ～ 8	-	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W920	13	W920	-	-	16 ～ 40	-	2 ～ 2.99	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W920	13	W920	-	-	16 ～ 40	-	8.01 ～ 8.2	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W923	13	W923	-	-	16 ～ 40	3 ～ 8	-	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 8	10	1個
W923	13	W923	-	-	16 ～ 40	-	2 ～ 2.99	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 8	10	1個
W923	13	W923	-	-	16 ～ 40	-	8.01 ～ 8.2	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 8	10	1個
W930	13	W930	-	-	16 ～ 40	3 ～ 8	-	-	2.01 ～ 12	-	-	2 ～ 8	10	1個
W930	13	W930	-	-	16 ～ 40	-	2 ～ 2.99	-	2.01 ～ 12	-	-	2 ～ 8	10	1個
W930	13	W930	-	-	16 ～ 40	-	8.01 ～ 8.2	-	2.01 ～ 12	-	-	2 ～ 8	10	1個
W933	13	W933	-	-	16 ～ 40	3 ～ 8	-	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 8	10	1個
W933	13	W933	-	-	16 ～ 40	-	2 ～ 2.99	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 8	10	1個
W933	13	W933	-	-	16 ～ 40	-	8.01 ～ 8.2	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 8	10	1個
W910	13	W910	16 ～ 40	-	-	3 ～ 8	-	-	-	0.3 ～ 3	-	-	10	1個
W910	13	W910	16 ～ 40	-	-	-	2 ～ 2.99	-	-	0.3 ～ 3	-	-	10	1個
W910	13	W910	16 ～ 40	-	-	-	8.01 ～ 8.2	-	-	0.3 ～ 3	-	-	10	1個
W920	13	W920	16 ～ 40	-	-	3 ～ 8	-	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W920	13	W920	16 ～ 40	-	-	-	2 ～ 2.99	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W920	13	W920	16 ～ 40	-	-	-	8.01 ～ 8.2	-	2.01 ～ 12	-	15 ～ 45	-	10	1個
W923	13	W923	16 ～ 40	-	-	3 ～ 8	-	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 8	10	1個
W923	13	W923	16 ～ 40	-	-	-	2 ～ 2.99	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 8	10	1個
W923	13	W923	16 ～ 40	-	-	-	8.01 ～ 8.2	2.01 ～ 11.99	2.02 ～ 12	-	15 ～ 45	2 ～ 8	10	1個
W930	13	W930	16 ～ 40	-	-	3 ～ 8	-	-	2.01 ～ 12	-	-	2 ～ 8	10	1個
W930	13	W930	16 ～ 40	-	-	-	2 ～ 2.99	-	2.01 ～ 12	-	-	2 ～ 8	10	1個
W930	13	W930	16 ～ 40	-	-	-	8.01 ～ 8.2	-	2.01 ～ 12	-	-	2 ～ 8	10	1個
W933	13	W933	16 ～ 40	-	-	3 ～ 8	-	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 8	10	1個
W933	13	W933	16 ～ 40	-	-	-	2 ～ 2.99	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 8	10	1個
W933	13	W933	16 ～ 40	-	-	-	8.01 ～ 8.2	-	2.01 ～ 11.4	0.3 ～ 3	-	2 ～ 8	10	1個
W910	16	W910	-	-	16 ～ 40	5 ～ 10	-	-	-	0.3 ～ 3	-	-	10	1個
W910	16	W910	-	-	16 ～ 40	-	3 ～ 4.99	-	-	0.3 ～ 3	-	-	10	1個
W910	16	W910	-	-	16 ～ 40	-	10.01 ～ 10.2	-	-	0.3 ～ 3	-	-	10	1個
W920	16	W920	-	-	16 ～ 40	5 ～ 10	-	-	3.01 ～ 15	-	15 ～ 45	-	10	1個
W920	16	W920	-	-	16 ～ 40	-	3 ～ 4.99	-	3.01 ～ 15	-	15 ～ 45	-	10	1個
W920	16	W920	-	-	16 ～ 40	-	10.01 ～ 10.2	-	3.01 ～ 15	-	15 ～ 45	-	10	1個
W923	16	W923	-	-	16 ～ 40	5 ～ 10	-	3.01 ～ 14.99	3.02 ～ 15	-	15 ～ 45	2 ～ 8	10	1個
W923	16	W923	-	-	16 ～ 40	-	3 ～ 4.99	3.01 ～ 14.99	3.02 ～ 15	-	15 ～ 45	2 ～ 8	10	1個
W923	16	W923	-	-	16 ～ 40	-	10.01 ～ 10.2	3.01 ～ 14.99	3.02 ～ 15	-	15 ～ 45	2 ～ 8	10	1個
W930	16	W930	-	-	16 ～ 40	5 ～ 10	-	-	3.01 ～ 15	-	-	2 ～ 8	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

廻り止めフラットタイプ/ノックピンタイプ/Mタイプのフォームボタンダイです。材質はダイス鋼です。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品廻り止めフラットタイプ／ノックピンタイプMタイプ　フォームボタンダイ	廻り止めノックピンタイプ/フラットタイプフォームボタンダイ	廻り止めフラットタイプMタイプヘッド付き　フォームボタンダイ	絞りダイ	フリーサイズ絞りダイ－Al-Cr系コーティング－	絞りダイ－Al-Cr系コーティング－
メーカー	DAYTON	DAYTON	DAYTON	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	8日目〜	8日目
外形状	ストレート	ストレート	ヘッド付	-	-	-
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	粉末ハイス鋼	-
