廻り止めノックピンタイプ/フラットタイプ フォームボタンダイ
廻り止めノックピンタイプ/フラットタイプのフォームボタンダイです。材質はダイス...
詳細情報を確認する未確定：候補が462型番あります。
商品情報

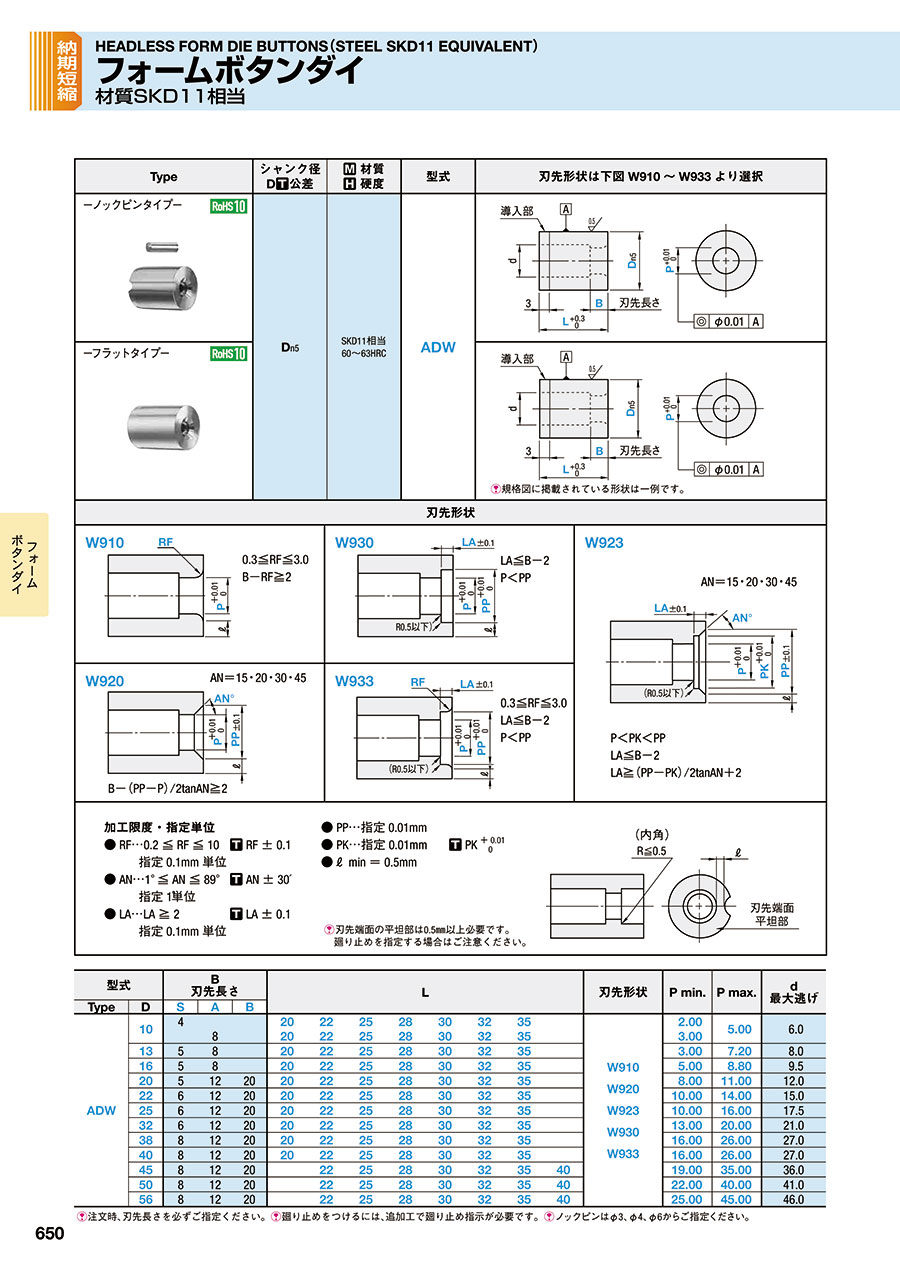

外形図・製品仕様
刃先形状は下図W910～W933より選択
[ ! ]外形図に掲載されている形状は一例です。
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 |
|---|---|---|
| Dn5 | SKD11相当 60～63HRC | ADW |
刃先形状
W910 0.3≦RF≦3.0
B-RF≧2 W930 LA≦B-2
P＜PP W923 W920 AN=15・20・30・45 B-(PP-P)/2tanAN≧2 W933 0.3≦RF≦3.0
LA≦B-2
P＜PP AN=15・20・30・45 P＜PK＜PP
LA≦B-2
LA≧(PP-PK)/2tanAN+2
W910 0.3≦RF≦3.0B-RF≧2 W930 LA≦B-2
P＜PP W923 W920 AN=15・20・30・45 B-(PP-P)/2tanAN≧2 W933 0.3≦RF≦3.0
LA≦B-2
P＜PP AN=15・20・30・45 P＜PK＜PP
LA≦B-2
LA≧(PP-PK)/2tanAN+2
加工限度・指定単位
- RF…0.2≦RF≦10 [ T ]RF±0.1
指定0.1mm単位 - AN…1°≦AN≦89° [ T ]AN±30'
指定1単位 - LA…LA≧2 [ T ]LA±0.1
指定0.1mm単位 - PP…指定0.01mm
- PK…指定0.01mm [ T ]PK+0.01/0
- l min=0.5mm
[ ! ]刃先端面の平坦部は0.5mm以上必要です。
廻り止めを指定する場合はご注意ください。
規格表
| 型式 | B 刃先長さ 先端長さ | L | 刃先形状 | P min | P max | d 最逃げ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | S | A | B | ||||||||||||
| ADW | 10 | 4 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | W910 W920 W923 W930 W933 | 2.00 3.00 | 5.00 | 6.0 | |||
| 8 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | |||||||||
| 13 | 5 | 8 | 13 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 3.00 | 7.20 | 8.0 | |||
| 16 | 5 | 8 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 5.00 | 8.80 | 9.5 | |||
| 20 | 5 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 8.00 | 11.00 | 12.0 | |||
| 22 | 6 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 10.00 | 14.00 | 15.0 | |||
| 25 | 6 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 10.00 | 16.00 | 17.5 | |||
| 32 | 6 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 13.00 | 20.00 | 21.0 | |||
| 38 | 8 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 16.00 | 26.00 | 27.0 | |||
| 40 | 8 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 16.00 | 26.00 | 27.0 | |||
| 45 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 19.00 | 35.00 | 36.0 | |||
| 50 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 22.00 | 40.00 | 41.0 | |||
| 56 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 25.00 | 45.00 | 46.0 | |||
[ ! ]注文時、先端長さを必ずご指定ください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
[ ! ]ノックピンはφ3、φ4、φ6からご指定ください。
注文例
| 型式 | - | B (S/A/B) | L | 刃先形状 | P | PK | PP | RL・RS・RP・RF | A・AN・AP | LA | |||||||
| ADW20 | - | A30 | W923 | P10.0 | PK12.0 | PP12.8 | AN45 | LA4.0 | |||||||||
廻り止めの例(ノックピンタイプ)
廻り止めの例(フラットタイプ)
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
出荷日
| 3 | 日目出荷 |
| 急 | ストークA |
追加工
| 型式 | - | B (S/A/B) | L | 刃先形状 | P(XP) | PK | PP | RL・RS・RP・RF | A・AN・AP | LA | (XP・X41…etc.) | |||||||
| ADW38 | - | A35 | W910 | P19.50 | RF1.0 | X4 XL34.5 | ||||||||||||
| 追加工 | 記号 | 詳細 | ||||||||||||||||||||||||||||||||||||||||
| 刃先 |  | XP | 刃先寸法変更 P寸法を規格範囲より大きくまたは小さくします。 min ：P＞XP≧XPmin max ：P＜XP≦XPmax 指定0.01mm単位 | |||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||
| 全長 |  | XL | 全長変更 XL＜L 指定0.1mm単位 最小全長＝13mm [ ! ]導入部は(L－XL)分短くなります。 | |||||||||||||||||||||||||||||||||||||||
| LL |
| |||||||||||||||||||||||||||||||||||||||||
| シャンク部 |  | XAL | 導入部テーパ加工 導入部に10°のテーパをつけます。 | |||||||||||||||||||||||||||||||||||||||
 | XDT — j6 | シャンク径公差指定 公差 j6 [ ! ]D32以上に適用 [ ! ]出荷日お問い合わせ | ||||||||||||||||||||||||||||||||||||||||
| XDT —fs |
| |||||||||||||||||||||||||||||||||||||||||
| X0 X4 X41 X43 | 廻り止め 標準指定 [ NG ]X0 D＜13適用不可 F寸法
| ||||||||||||||||||||||||||||||||||||||||
| X0F X4F X41F X43F | 廻り止め 標準指定 F寸法指定 [ NG ]フラットタイプ適用不可
指定方法 X0F－F6
| |||||||||||||||||||||||||||||||||||||||||
| 追加工 | 記号 | 詳細 | ||||||||||||||||||||||||||||||||||
| シャンク部 |  [ ! ]詳細は  | X20 X80 | 廻り止め一面加工 標準指定  F寸法
| |||||||||||||||||||||||||||||||||
| X3 | 廻り止め平行加工(二面) 標準指定 [ ! ]第2のキー面は第1のキー面と平行です。 [ ! ]廻り止めは下部につきます。  | |||||||||||||||||||||||||||||||||||
   | X81 ～ X89 | 追加フラット加工 標準指定
[ ! ]X89で加工長さが全長の場合 LG＝L(全長)とご指定ください。 [ ! ]X89：出荷日＋1日 [ NG ]X81～84 D＜13適用不可 [ NG ]X85～88 D＜20適用不可 [ NG ]X89ストーク適用不可 指定方法 X89－DP4.0－LG20
| ||||||||||||||||||||||||||||||||||
>>P.658
■ノックピン詳細
[ M ]材質：SUJ2
| D1 | [ T ] | コード | L | M×ピッチ×l | [ H ]硬度 |
|---|---|---|---|---|---|
| 3.0 | m5 | X0／X0F | 20 | 55HRC～ | |
| 3.0 | X4／X4F | 20 | 55HRC～ | ||
| 4.0 | X41／X41F | 16 | 55HRC～ | ||
| 6.0 | m6 | X43／X43F | 20 | M4×0.7×8 | 45～55HRC |
