廻り止めノックピンタイプフレームハードボタンダイ材質SX　105

Name: 廻り止めノックピンタイプフレームハードボタンダイ 材質SX 105
Brand: DAYTON
SKU: 250000002481
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ストレートボタンダイ標準材質SKD11相当

通常出荷日：2 日目～

火炎焼入れ用のDAYTONノック止めボタンダイです。焼き入れ無しの状態で出荷し...

詳細情報を確認する

外形状
ノック止め
内部形状
レギュラー
カス上がり対策
なし
カス詰り対策有無
無
材質
火炎焼入用(SX105V)
シャンク径 D公差
n5

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

未確定：候補が859型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

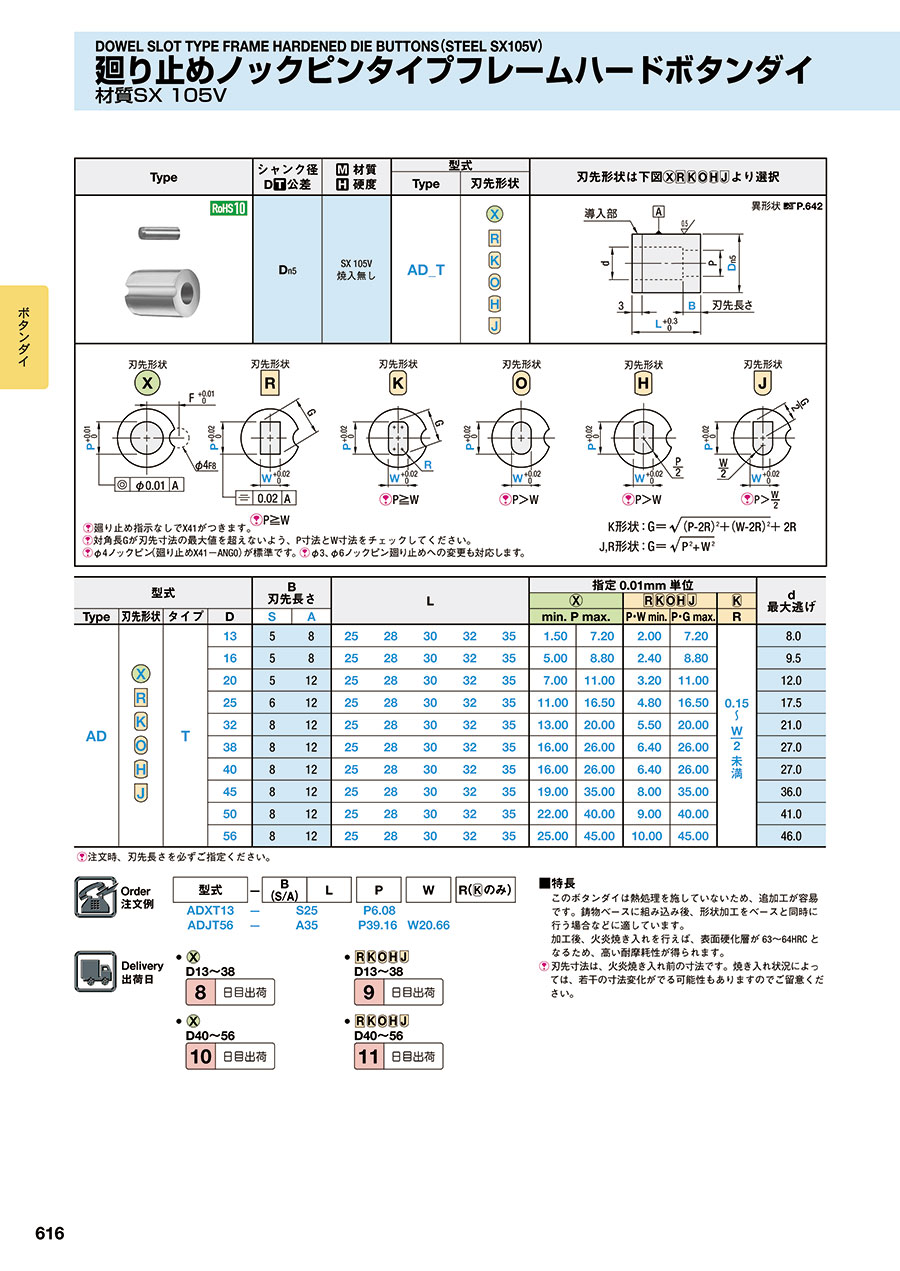

外形図・製品仕様

P.642

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_n5	SX 105V 焼入無し	AD_T

廻り止め指示なしでX41がつきます。
対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
φ4ノックピン（廻り止めX41-ANG0）が標準です。
φ3、φ6ノックピン廻り止めへの変更も対応します。

規格表

型式				B 刃先長さ		L					指定0.01mm単位					d 最大逃げ
型式				B 刃先長さ
Type	刃先形状	タイプ	D	S	A						min. P max.		P・W min.	P・G max.	R
AD		T	13	5	8	25	28	30	32	35	1.50	7.20	2.00	7.20		8.0
			16	5	8	25	28	30	32	35	5.00	8.80	2.40	8.80		9.5
			20	5	12	25	28	30	32	35	7.00	11.00	3.20	11.00		12.0
			25	6	12	25	28	30	32	35	11.00	16.50	4.80	16.50		17.5
			32	8	12	25	28	30	32	35	13.00	20.00	5.50	20.00		21.0
			38	8	12	25	28	30	32	35	16.00	26.00	6.40	26.00		27.0
			40	8	12	25	28	30	32	35	16.00	26.00	6.40	26.00		27.0
			45	8	12	25	28	30	32	35	19.00	35.00	8.00	35.00		36.0
			50	8	12	25	28	30	32	35	22.00	40.00	9.00	40.00		41.0
			56	8	12	25	28	30	32	35	25.00	45.00	10.00	45.00		46.0

注文時、刃先長さを必ずご指定ください。

注文例

出荷日

追加工

P.658

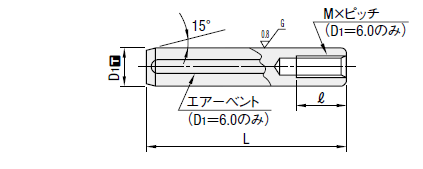

廻り止めノックピンタイプフレームハードボタンダイ材質SX　105 ノックピン詳細
