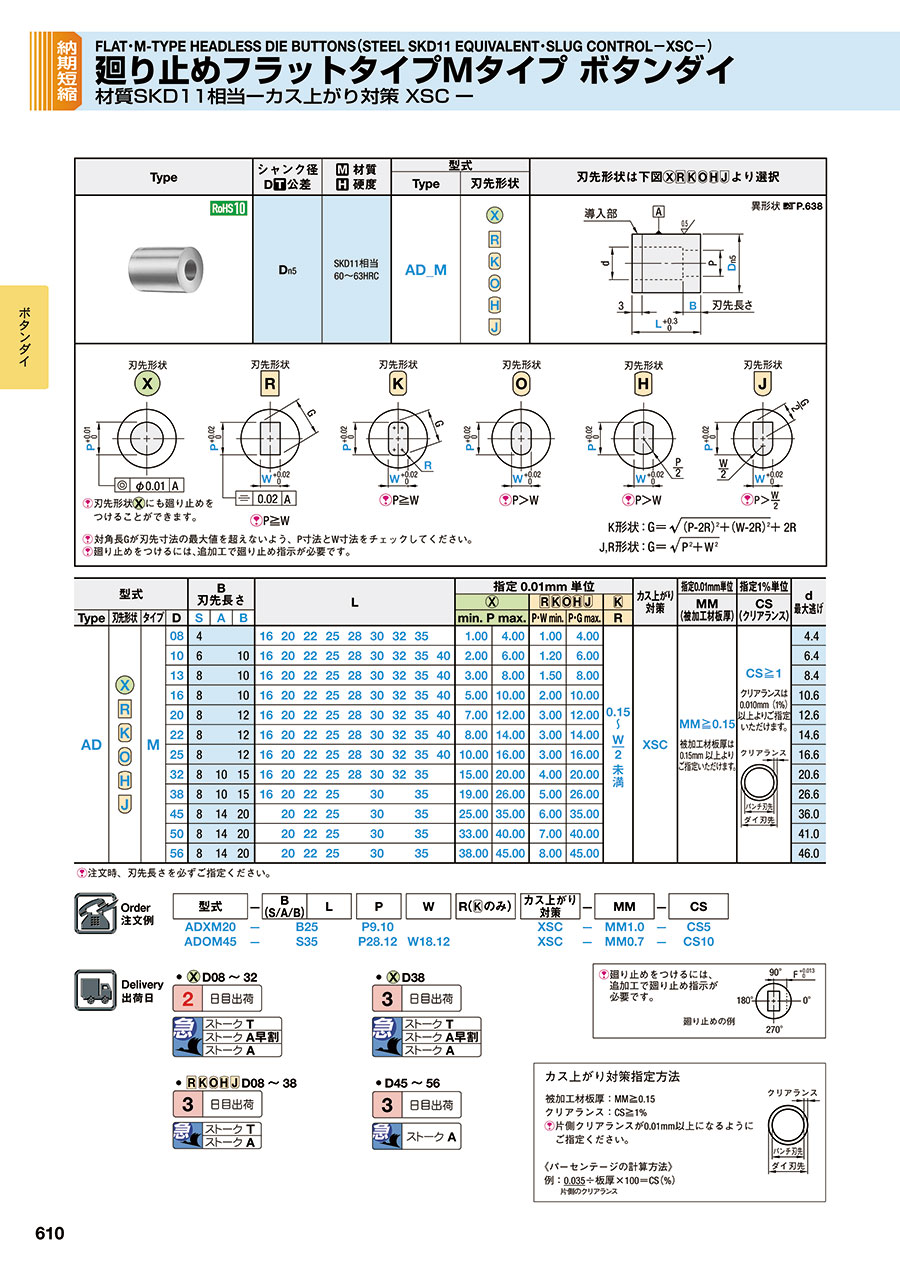

廻り止めフラットタイプMタイプボタンダイ 材質SKD11相当－カス上がり対策XSC－
ミスミ規格のカス上がり対策ストレートボタンダイと互換性のあるDAYTONボタン...
詳細情報を確認する未確定：候補が743型番あります。
商品情報
外形図・製品仕様
より選択
>> P.638
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | |
|---|---|---|---|
| Type | 刃先形状 | ||
| Dn5 | SKD11相当 60～63HRC | AD_M |
|
刃先形状刃先形状刃先形状[ ! ]P≧W[ ! ]P≧W[ ! ]刃先形状
にも廻り止めをつけることができます。
刃先形状 刃先形状刃先形状[ ! ]P>W[ ! ]P>WK形状：
J,R形状：
| [ ! ]P> | W |
| 2 |
[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
規格表
| 型式 | B 刃先長さ | L | 指定0.01mm単位 | カス上がり 対策 | 指定0.01mm単位 | 指定1%単位 | d 最大逃げ | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MM （被加工材板厚） | CS （クリアランス） | ||||||||||||||||||||||||
| Type | 刃先形状 | タイプ | D | S | A | B | min. P max. | P・W min. | P・G max. | R | ||||||||||||||||||
| AD |
| M | 08 | 4 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.00 | 4.00 | 1.00 | 4.00 |
| XSC | MM≧0.15 被加工材板厚は0.15mm以上よりご指定いただけます。 | CS≧1 クリアランスは0.010mm（1%）以上よりご指定いただけます。
| 4.4 | |||||||
| 10 | 6 | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 2.00 | 6.00 | 1.20 | 6.00 | 6.4 | ||||||||||||
| 13 | 8 | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 3.00 | 8.00 | 1.50 | 8.00 | 8.4 | ||||||||||||
| 16 | 8 | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 5.00 | 10.00 | 2.00 | 10.00 | 10.6 | ||||||||||||
| 20 | 8 | 12 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 7.00 | 12.00 | 3.00 | 12.00 | 12.6 | ||||||||||||
| 22 | 8 | 12 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 8.00 | 14.00 | 3.00 | 14.00 | 14.6 | ||||||||||||
| 25 | 8 | 12 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 10.00 | 16.00 | 3.00 | 16.00 | 16.6 | ||||||||||||
| 32 | 8 | 10 | 15 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 15.00 | 20.00 | 4.00 | 20.00 | 20.6 | ||||||||||||
| 38 | 8 | 10 | 15 | 16 | 20 | 22 | 25 | 30 | 35 | 19.00 | 26.00 | 5.00 | 26.00 | 26.6 | ||||||||||||||
| 45 | 8 | 14 | 20 | 20 | 22 | 25 | 30 | 35 | 25.00 | 35.00 | 6.00 | 35.00 | 36.0 | |||||||||||||||
| 50 | 8 | 14 | 20 | 20 | 22 | 25 | 30 | 35 | 33.00 | 40.00 | 7.00 | 40.00 | 41.0 | |||||||||||||||
| 56 | 8 | 14 | 20 | 20 | 22 | 25 | 30 | 35 | 38.00 | 45.00 | 8.00 | 45.00 | 46.0 | |||||||||||||||
[ ! ]注文時、刃先長さを必ずご指定ください。
注文例
| 型式 | - | B (S/A/B) | L | P | W | R( のみ) | カス上がり 対策 | - | MM | - | CS | ||||
| ADXM20 | - | B25 | P9.10 | XSC | - | MM1.0 | - | CS5 | |||||||
| ADOM45 | - | S35 | P28.12 | W18.12 | XSC | - | MM0.7 | - | CS10 | ||||||
廻り止めの例[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
カス上がり対策指定方法
被加工材板厚：MM≧0.15
クリアランス：CS≧1%
[ ! ]片側クリアランスが0.01mm以上になるようにご指定ください。
クリアランス：CS≧1%
[ ! ]片側クリアランスが0.01mm以上になるようにご指定ください。
≪パーセンテージの計算方法≫
例：0.035÷板厚×100＝CS（%）
片側のクリアランス
例：0.035÷板厚×100＝CS（%）
片側のクリアランス
出荷日
•
D08～32
•
D08～38
D08～32| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
•
D08～38| 3 | 日目出荷 |
| 急 | ストークT |
ストークA |
•D38
•D45～56
D38| 3 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
•D45～56
| 3 | 日目出荷 |
| 急 | ストークA |
追加工
| 型式 | - | B (S/A/B) | L | P(XP) | W(XW) | R(のみ) | (XL・X20・X81…etc.) | カス上がり 対策 | - | MM | - | CS | |||||
| ADXM08 | - | S20 | XP4.16 | LL18.5 | XSC | - | MM1.0 | - | CS8 | ||||||||
| ADKM38 | - | A30 | P18.10 | W16.10 | R1.05 | X89-ANG0-DP2.0-LG30 | XSC | - | MM1.0 | - | CS5 | ||||||
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 刃先 |  | XP XW | 刃先寸法変更 PまたはW寸法を規格範囲より大きくまたは小さくします。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 全長 |  | XL | 全長変更 XL＜L 指定0.1mm単位 最小全長＝13mm [ ! ]導入部は(L－XL)分短くなります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LL | 全長公差変更 L ＋0.3 0 ⇒ L±0.02 [ ! ]XLと同様に全長を短くする事もできます。 指定方法 LL LL29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| シャンク部 |  | XAL | 導入部テーパ加工 導入部に10°のテーパをつけます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XDT－j6 | シャンク径公差指定 公差 j6 [ ! ]D32以上に適用 [ ! ]出荷日お問い合わせ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XDT－fs | シャンク径公差指定 公差＋0.012+0.005 [ ! ]出荷日お問い合わせ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||
| シャンク部 | 角度（ANG）  [ ! ]詳細は  | X20 X80 | 廻り止め一面加工 標準角度指定 ANG＝0・90・180・270 [ ! ]追加費用はかかりません。(X形状除く) [ NG ]X形状角度指定不可  指定方法 X20－ANG90 F寸法
| |||||||||||||||||||||||||||||||||||||
| X3 | 廻り止め平行加工(二面) 標準角度指定 ANG＝0・90・180・270 [ ! ]第2のキー面は第1のキー面と平行です。 [ ! ]廻り止めは下部につきます。 [ NG ]X形状角度指定不可  指定方法 X3－ANG90 | |||||||||||||||||||||||||||||||||||||||
| X50 X90 | － | 廻り止め一面加工 任意角度指定 0＜ANG＜360 指定1°単位 指定方法 X50－ANG45 | ||||||||||||||||||||||||||||||||||||||
| X6 | － | 廻り止め平面加工(二面) 任意角度指定 0＜ANG＜360 指定1°単位 指定方法 X6－ANG225 | ||||||||||||||||||||||||||||||||||||||
角度（ANG）   長さ＝全長の場合  標準:X24 任意:X54  | X24 X81 ～ X89 | 追加フラット加工 標準角度指定 DP・LGは指定0.1mm単位 ANG＝0・90・180・270
LG＝L(全長)とご指定ください。 [ ! ]X89：出荷日＋1日 [ NG ]X形状角度指定不可 [ NG ]X81～X84 D＜13適用不可 [ NG ]X85～X88 D＜20適用不可 [ NG ]X89ストーク適用不可 指定方法 X88－ANG180 X89－ANG180－DP4.0－LG20
| ||||||||||||||||||||||||||||||||||||||
| X54 X91 ～ X99 | 追加フラット加工 DP・LGは指定0.1mm単位 任意角度指定 0＜ANG＜360 指定1°単位
LG＝L(全長)とご指定ください。 [ ! ]X99：出荷日＋1日 [ NG ]X形状適用不可 [ NG ]X91～X94 D＜13適用不可 [ NG ]X95～X98 D＜20適用不可 [ NG ]X99ストーク適用不可 指定方法 X98－ANG225 X99－ANG225－DP4.0－LG20
| |||||||||||||||||||||||||||||||||||||||
>> P.658
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ミスミ規格のカス上がり対策ストレートボタンダイと互換性のあるDAYTONボタンダイです。刃先内面にカス上がり対策用の溝加工を施しています。
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
