廻り止めノックピンタイプMタイプボタンダイ 材質SKD11相当－カス上がり対策XSC－
- 通常単価(税別)
- -
- 税込単価
- -
ミスミ規格のカス上がり対策ノック止めボタンダイと互換性のあるDAYTONボタン...
詳細情報を確認する未確定：候補が721型番あります。

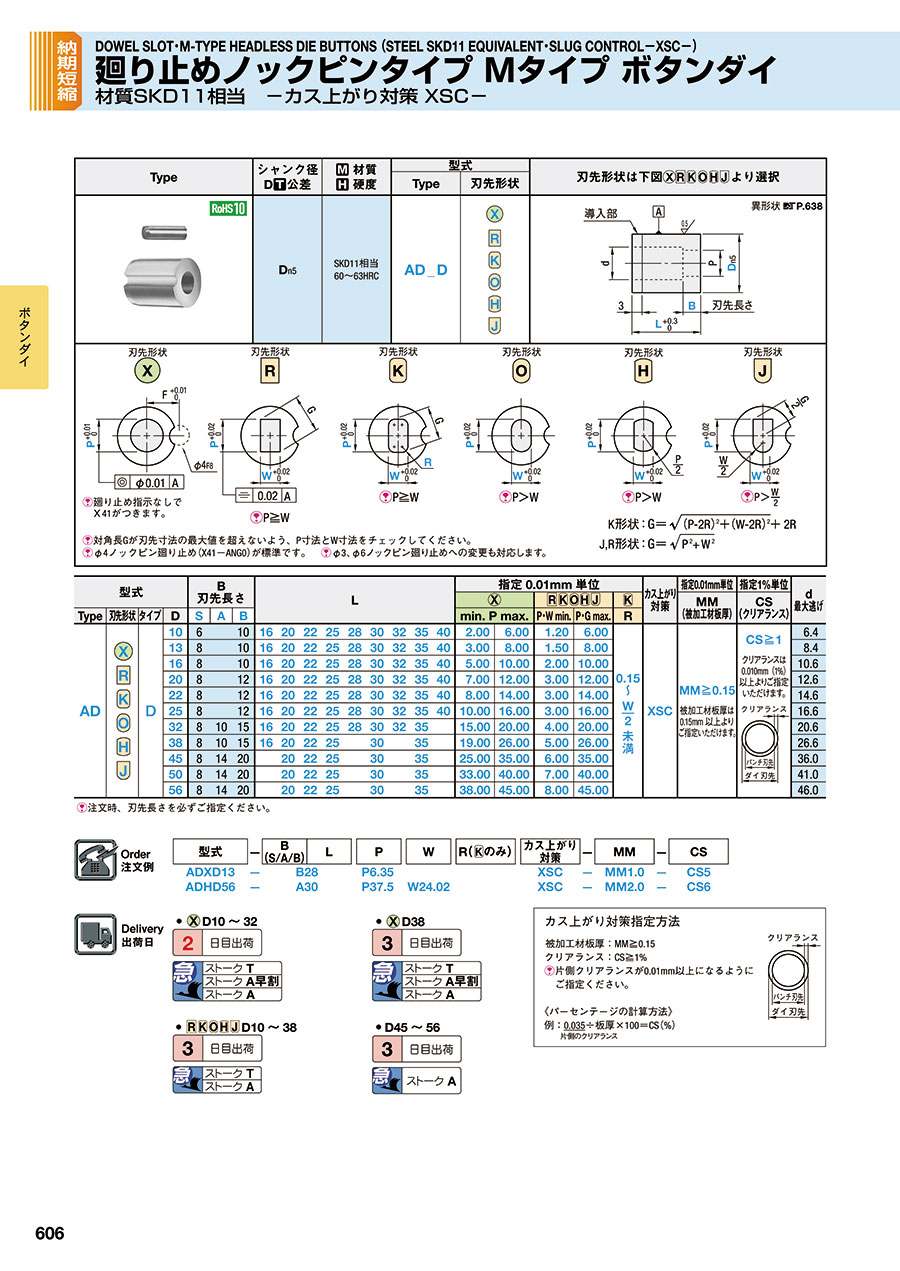

商品情報
外形図・製品仕様
より選択
>> P.638
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | |
|---|---|---|---|
| Type | 刃先形状 | ||
| Dn5 | SKD11相当 60～63HRC | AD_D |
|
刃先形状刃先形状刃先形状[ ! ]P≧W[ ! ]P≧W[ ! ]廻り止め指示なしでX41がつきます。
刃先形状刃先形状刃先形状[ ! ]P>W[ ! ]P>WK形状：
J,R形状：
| [ ! ]P> | W |
| 2 |
[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]φ4ノックピン廻り止め（X41-ANG0）が標準です。
[ ! ]φ3、φ6ノックピン廻り止めへの変更も対応します。
規格表
| 型式 | B 刃先長さ | L | 指定0.01mm単位 | カス上がり 対策 | 指定0.01mm単位 | 指定1%単位 | d 最大逃げ | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MM （被加工材板厚） | CS （クリアランス） | ||||||||||||||||||||||||
| Type | 刃先形状 | タイプ | D | S | A | B | min. P max. | P・W min. | P・G max. | R | ||||||||||||||||||
| AD |
| D | 10 | 6 | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 2.00 | 6.00 | 1.20 | 6.00 |
| XSC | MM≧0.15 被加工材板厚は0.15mm以上よりご指定いただけます。 | CS≧1 クリアランスは0.010mm（1%）以上よりご指定いただけます。
| 6.4 | |||||
| 13 | 8 | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 3.00 | 8.00 | 1.50 | 8.00 | 8.4 | ||||||||||||
| 16 | 8 | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 5.00 | 10.00 | 2.00 | 10.00 | 10.6 | ||||||||||||
| 20 | 8 | 12 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 7.00 | 12.00 | 3.00 | 12.00 | 12.6 | ||||||||||||
| 22 | 8 | 12 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 8.00 | 14.00 | 3.00 | 14.00 | 14.6 | ||||||||||||
| 25 | 8 | 12 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 10.00 | 16.00 | 3.00 | 16.00 | 16.6 | ||||||||||||
| 32 | 8 | 10 | 15 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 15.00 | 20.00 | 4.00 | 20.00 | 20.6 | ||||||||||||
| 38 | 8 | 10 | 15 | 16 | 20 | 22 | 25 | 30 | 35 | 19.00 | 26.00 | 5.00 | 26.00 | 26.6 | ||||||||||||||
| 45 | 8 | 14 | 20 | 20 | 22 | 25 | 30 | 35 | 25.00 | 35.00 | 6.00 | 35.00 | 36.0 | |||||||||||||||
| 50 | 8 | 14 | 20 | 20 | 22 | 25 | 30 | 35 | 33.00 | 40.00 | 7.00 | 40.00 | 41.0 | |||||||||||||||
| 56 | 8 | 14 | 20 | 20 | 22 | 25 | 30 | 35 | 38.00 | 45.00 | 8.00 | 45.00 | 46.0 | |||||||||||||||
[ ! ]注文時、刃先長さを必ずご指定ください。
注文例
| 型式 | - | B (S/A/B) | L | P | W | R( のみ) | カス上がり 対策 | - | MM | - | CS | ||||
| ADXD13 | - | B28 | P6.35 | XSC | - | MM1.0 | - | CS5 | |||||||
| ADHD56 | - | A30 | P37.5 | W24.02 | XSC | - | MM2.0 | - | CS6 | ||||||
カス上がり対策指定方法
被加工材板厚：MM≧0.15
クリアランス：CS≧1%
[ ! ]片側クリアランスが0.01mm以上になるようにご指定ください。
クリアランス：CS≧1%
[ ! ]片側クリアランスが0.01mm以上になるようにご指定ください。
≪パーセンテージの計算方法≫
例：0.035÷板厚×100＝CS（%）
片側のクリアランス
例：0.035÷板厚×100＝CS（%）
片側のクリアランス
出荷日
•
D10～32
•
D10～38
D10～32| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
•
D10～38| 3 | 日目出荷 |
| 急 | ストークT |
ストークA |
•D38
•D45～56
D38| 3 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
•D45～56
| 3 | 日目出荷 |
| 急 | ストークA |
追加工
| 型式 | - | B (S/A/B) | L | P(XP) | W(XW) | R(のみ) | (XL・X41・X43…etc.) | カス上がり 対策 | - | MM | - | CS | |||||
| ADRD10 | - | S22 | P4.55 | W3.21 | X4-ANG90 XL21 XAL | XSC | - | MM1.0 | - | CS5 | |||||||
| ADKD25 | - | B32 | P13.55 | W6.56 | R0.55 | X43F-ANG180-F13.6 | XSC | - | MM2.1 | - | CS4 | ||||||
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 刃先 |  | XP XW | 刃先寸法変更 PまたはW寸法を規格範囲より大きくまたは小さくします。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 全長 |  | XL | 全長変更 XL＜L 指定0.1mm単位 最小全長＝13mm [ ! ]導入部は(L－XL)分短くなります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LL | 全長公差変更 L ＋0.3 0 ⇒ L±0.02 [ ! ]XLと同様に全長を短くする事もできます。 指定方法 LL LL29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| シャンク部 |  | XAL | 導入部テーパ加工 導入部に10°のテーパをつけます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XDT－j6 | シャンク径公差指定 公差 j6 [ ! ]D32以上に適用 [ ! ]出荷日お問い合わせ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XDT－fs | シャンク径公差指定 公差＋0.012+0.005 [ ! ]出荷日お問い合わせ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||
| シャンク部 | 角度（ANG）  [ ! ]ノックピンに | X0 X4 X41 X43 | 廻り止め位置変更 標準角度指定 ANG＝0・90・180・270 [ NG ]X形状角度指定不可 [ NG ]X0 D＜13適用不可 [ NG ]X41 X形状および標準位置0°指定不可 F寸法
指定方法 X41－ANG180 | |||||||||||||||||||||||||||||||||||
| X0F X4F X41F X43F | 廻り止め位置変更 標準角度指定 F寸法指定 ANG＝0・90・180・270
[ NG ]X0F D＜13適用不可
指定方法 X0F－ANG90－F6 | |||||||||||||||||||||||||||||||||||||
| X1 X7 X71 X73 | 廻り止め位置変更 任意角度指定 0＜ANG＜360 指定1°単位 [ NG ]X形状適用不可 [ NG ]X1 D＜13適用不可 F寸法
指定方法 X71－ANG135 | |||||||||||||||||||||||||||||||||||||
| X1F X7F X71F X73F | 廻り止め位置変更 任意角度指定 F寸法指定 0＜ANG＜360 指定1°単位
[ NG ]X1F D＜13適用不可
指定方法 X71F－ANG45－F7 | |||||||||||||||||||||||||||||||||||||
>> P.658
■ノックピン詳細
[ M ]材質：SUJ2
| D1 | [ T ] | コード | L | M×ピッチ×l | [ H ]硬度 | |
|---|---|---|---|---|---|---|
| 3.0 | m5 | X0／X0F | X1／X1F | 20 | - | 55HRC～ |
| 3.0 | X4／X4F | X7／X7F | 20 | - | 55HRC～ | |
| 4.0 | X41／X41F | X71／X71F | 16 | - | 55HRC～ | |
| 6.0 | m6 | X43／X43F | X73／X73F | 20 | M4×0.7×8 | 45～55HRC |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ミスミ規格のカス上がり対策ノック止めボタンダイと互換性のあるDAYTONボタンダイです。刃先内面にカス上がり対策用の溝加工を施しています。
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
廻り止めノックピンタイプMタイプボタンダイ 材質SKD11相当－カス上がり対策XSC－のレビュー
ピアスカス上がり対策にて使用。
4
4.02019/12/17
高張力ハイテン材となり、鉄板の暑さが薄くなりピアスカス上がりが発生。製品への打痕キズとなり不具合が発生。
カス上がり対策...もっと読む
0人が参考にしています。
薄板対策のカス上がりに使用
5
5.02019/09/02
高張力ハイテン材の使用により、板厚が薄くなりピアスのカス上がりが発生し、今回の（2019年8月より）新規金型より採用させ...もっと読む
