DAYTON

廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当

Name: 廻り止めノックピンタイプMタイプボタンダイ 材質SKD11相当
Brand: DAYTON
SKU: 250000002425
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ストレートボタンダイ標準材質SKD11相当

通常出荷日：2 日目～

ミスミ規格のノック止めボタンダイと互換性のあるDAYTONボタンダイです。

詳細情報を確認する

外形状
ノック止め
内部形状
レギュラー
カス上がり対策
なし
カス詰り対策有無
無
材質
SKD11相当
シャンク径 D公差
n5

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

未確定：候補が673型番あります。

商品情報
型番リスト
詳細情報
カタログ

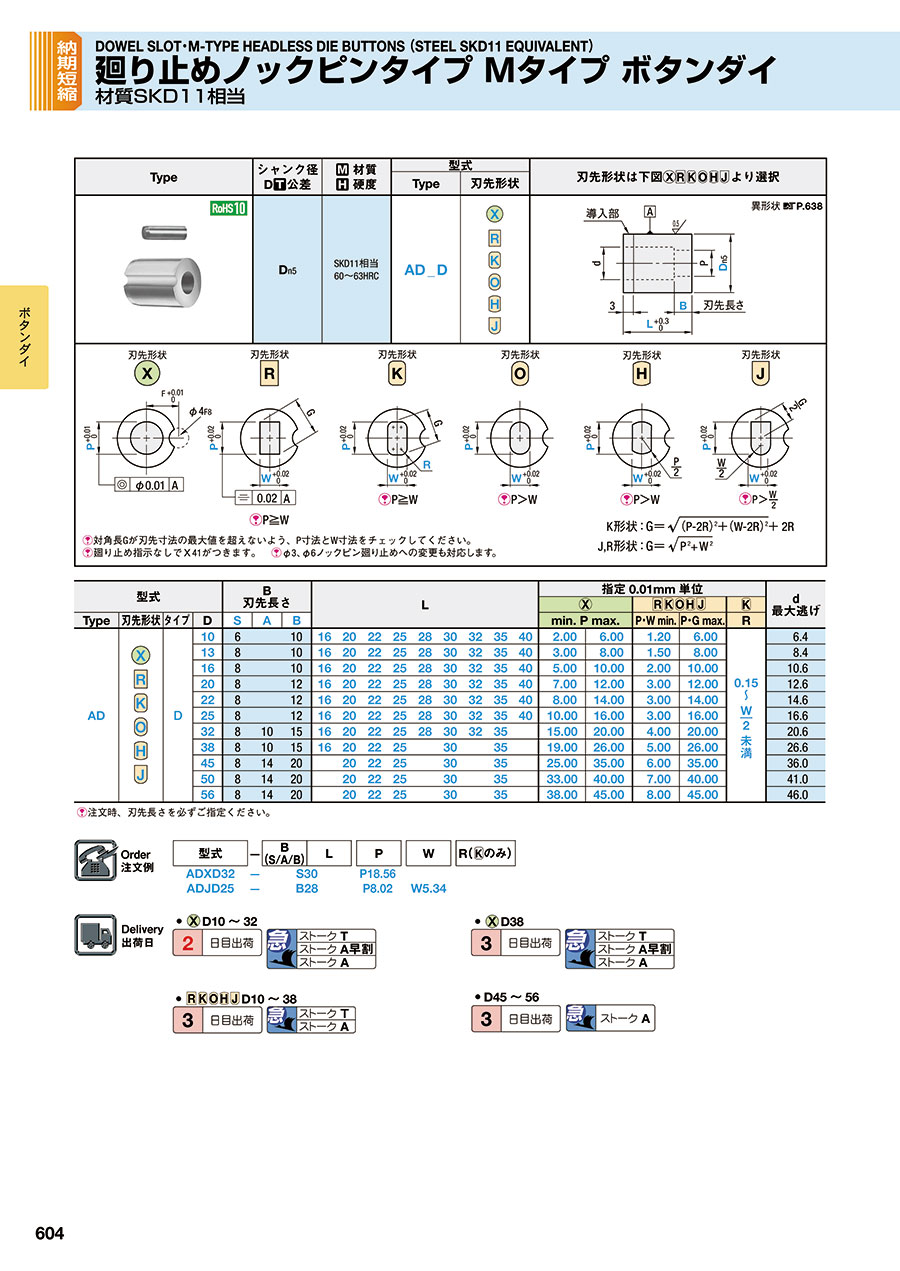

商品情報

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.638

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
D_n5	SKD11相当 60～63HRC	AD_D

刃先形状刃先形状刃先形状[ ! ]P≧W[ ! ]P≧W

刃先形状刃先形状刃先形状[ ! ]P>W[ ! ]P>WK形状：

J,R形状：

[ ! ]P>	W
	2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止め指示なしでX41がつきます。
[ ! ]φ3、φ6ノックピン廻り止めへの変更も対応します。

規格表

型式

B
刃先長さ

指定0.01mm単位

d
最大逃げ

廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当規格表2

廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当規格表3

廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当規格表4

Type

刃先形状

タイプ

min. P max.

P・W min.

P・G max.

廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当規格表1

2.00

6.00

1.20

6.00

0.15〜	w	未満
	2

6.4

3.00

8.00

1.50

8.00

8.4

5.00

10.00

2.00

10.00

10.6

7.00

12.00

3.00

12.00

12.6

8.00

14.00

3.00

14.00

14.6

10.00

16.00

3.00

16.00

16.6

15.00

20.00

4.00

20.00

20.6

19.00

26.00

5.00

26.00

26.6

25.00

35.00

6.00

35.00

36.0

33.00

40.00

7.00

40.00

41.0

38.00

45.00

8.00

45.00

46.0

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	B (S/A/B)	L	P	W	R(のみ)
ADXD32	-	S30		P18.56
ADJD25	-	B28		P8.02	W5.34

出荷日

•D10～32

日目出荷

急	ストークT
	ストークA早割
	ストークA

•D10～38

日目出荷

急	ストークT
	ストークA

•D38

日目出荷

急	ストークT
	ストークA早割
	ストークA

•D45～56

日目出荷

急

ストークA

追加工

型式	-	B (S/A/B)	L	P(XP)	W(XW)	R(のみ)	(XL・X41・X43…etc.)
ADKD22	-	S25		P10.20	W8.47	R1.24	X71-ANG6
ADOD50	-	B25		P38.05	W23.37		X71F-ANG225-F25.5

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更
PまたはW寸法を規格範囲より大きくまたは小さくします。

min ：	P	＞	XP	≧XP・XWmin
	W		XW
max ：	P	＜	XP	≦XP・Gmax
	W		XW

　　　指定0.01mm単位

D	XPmin	XP・Gmax
10	1.5	6.2
13	1.5	8.2
16	3.0	10.2
20	5.0	12.2
22	7.0	14.2
25	9.0	16.2
32	11.0	20.2
38	13.0	26.2
45	16.0	35.2
50	19.0	40.2
56	22.0	45.2

D	XP・XWmin	XP・Gmax
10	1.2	6.2
13	1.2	8.2
16	2.0	10.2
20	2.4	12.2
22	3.0	14.2
25	3.0	16.2
32	4.0	20.2
38	5.0	26.2
45	6.0	35.2
50	7.0	40.2
56	8.0	45.2

全長

全長変更
XL＜L 　　指定0.1mm単位
最小全長＝13mm
[ ! ]導入部は(L－XL)分短くなります。

全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL29

シャンク部

XAL

導入部テーパ加工
導入部に10°のテーパをつけます。

XDT－j6

シャンク径公差指定
公差 j6
[ ! ]D32以上に適用
[ ! ]出荷日お問い合わせ

XDT－fs

シャンク径公差指定
公差＋0.012+0.005
[ ! ]出荷日お問い合わせ

追加工

記号

刃先形状

シャンク部

角度（ANG）

[ ! ]詳細は
>>こちらを
参照

X0
X4
X41
X43

廻り止め位置変更標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
[ NG ]X0　D＜13適用不可
[ NG ]X41　X形状および標準位置0°指定不可
F寸法

標準	ノックピン D_{1 (}φ)	外径Ｄ
標準	ノックピン D_{1 (}φ)	10	13	16～25	32～56
X0	3.0	－	D/2	D/2	D/2
X4	3.0	5.5	6.7	D/2	D/2
X41	4.0	6.0	7.5	D/2	D/2
X43	6.0	7.0	8.2	D/2＋1.0	D/2

指定方法 X41－ANG180

X0F
X4F
X41F
X43F

廻り止め位置変更　標準角度指定　F寸法指定
ANG＝0・90・180・270

d＋D₁	＋0.8≦F≦	D＋D₁	－0.5		指定0.1mm単位
2		2

[ ! ]F寸法は	D	以上必要です。
	2

[ NG ]X形状角度指定不可
[ NG ]X0F　D＜13適用不可

標準	ノックピン D_{1 (}φ)
X0F	3.0
X4F	3.0
X41F	4.0
X43F	6.0

指定方法 X0F－ANG90－F6

X1
X7
X71
X73

廻り止め位置変更任意角度指定
0＜ANG＜360 指定1°単位
[ NG ]X形状適用不可
[ NG ]X1　D＜13適用不可
F寸法

任意	ノックピン D_{1 (}φ)	外径Ｄ
任意	ノックピン D_{1 (}φ)	10	13	16～25	32～56
X1	3.0	－	D/2	D/2	D/2
X7	3.0	5.5	6.7	D/2	D/2
X71	4.0	6.0	7.5	D/2	D/2
X73	6.0	7.0	8.2	D/2＋1.0	D/2

指定方法 X71－ANG135

X1F
X7F
X71F
X73F

廻り止め位置変更　任意角度指定　F寸法指定
0＜ANG＜360 指定1°単位

d＋D₁	＋0.8≦F≦	D＋D₁	－0.5		指定0.1mm単位
2		2

[ ! ]F寸法は	D	以上必要です。
	2

[ NG ]X形状適用不可
[ NG ]X1F　D＜13適用不可

任意	ノックピン D_{1 (}φ)
X1F	3.0
X7F	3.0
X71F	4.0
X73F	6.0

指定方法 X71F－ANG45－F7

>> P.658

■ノックピン詳細

[ M ]材質：SUJ2

D₁	[ T ]	コード		L	M×ピッチ×l	[ H ]硬度
3.0	_m5	X0／X0F	X1／X1F	20	-	55HRC～
3.0		X4／X4F	X7／X7F	20	-	55HRC～
4.0		X41／X41F	X71／X71F	16	-	55HRC～
6.0	_m6	X43／X43F	X73／X73F	20	M4×0.7×8	45～55HRC

型番リスト

表示件数

...

型番

ADHD10-B[16,20,22,25,28,30,32,35,40] P[1.2-6/0.01] W[1.2-6/0.01]

ADHD10-B[16,20,22,25,28,30,32,35,40] P[1.2-6/0.01] XW[6.01-6.2/0.01]

ADHD10-B[16,20,22,25,28,30,32,35,40] XP[1.2-6.2/0.01] W[1.2-6/0.01]

ADHD10-B[16,20,22,25,28,30,32,35,40] XP[1.2-6.2/0.01] XW[6.01-6.2/0.01]

ADHD10-S[16,20,22,25,28,30,32,35,40] P[1.2-6/0.01] W[1.2-6/0.01]

ADHD10-S[16,20,22,25,28,30,32,35,40] P[1.2-6/0.01] XW[6.01-6.2/0.01]

ADHD10-S[16,20,22,25,28,30,32,35,40] XP[1.2-6.2/0.01] W[1.2-6/0.01]

ADHD10-S[16,20,22,25,28,30,32,35,40] XP[1.2-6.2/0.01] XW[6.01-6.2/0.01]

ADHD13-B[16,20,22,25,28,30,32,35,40] P[1.5-8/0.01] W[1.5-8/0.01]

ADHD13-B[16,20,22,25,28,30,32,35,40] P[1.5-8/0.01] XW[1.2-1.49/0.01]

ADHD13-B[16,20,22,25,28,30,32,35,40] P[1.5-8/0.01] XW[8.01-8.2/0.01]

ADHD13-B[16,20,22,25,28,30,32,35,40] XP[1.2-8.2/0.01] W[1.5-8/0.01]

ADHD13-B[16,20,22,25,28,30,32,35,40] XP[1.2-8.2/0.01] XW[1.2-1.49/0.01]

ADHD13-B[16,20,22,25,28,30,32,35,40] XP[1.2-8.2/0.01] XW[8.01-8.2/0.01]

ADHD13-S[16,20,22,25,28,30,32,35,40] P[1.5-8/0.01] W[1.5-8/0.01]

ADHD13-S[16,20,22,25,28,30,32,35,40] P[1.5-8/0.01] XW[1.2-1.49/0.01]

ADHD13-S[16,20,22,25,28,30,32,35,40] P[1.5-8/0.01] XW[8.01-8.2/0.01]

ADHD13-S[16,20,22,25,28,30,32,35,40] XP[1.2-8.2/0.01] W[1.5-8/0.01]

ADHD13-S[16,20,22,25,28,30,32,35,40] XP[1.2-8.2/0.01] XW[1.2-1.49/0.01]

ADHD13-S[16,20,22,25,28,30,32,35,40] XP[1.2-8.2/0.01] XW[8.01-8.2/0.01]

ADHD16-B[16,20,22,25,28,30,32,35,40] P[2-10/0.01] W[2-10/0.01]

ADHD16-B[16,20,22,25,28,30,32,35,40] P[2-10/0.01] XW[10.01-10.2/0.01]

ADHD16-B[16,20,22,25,28,30,32,35,40] XP[2-10.2/0.01] W[2-10/0.01]

ADHD16-B[16,20,22,25,28,30,32,35,40] XP[2-10.2/0.01] XW[10.01-10.2/0.01]

ADHD16-S[16,20,22,25,28,30,32,35,40] P[2-10/0.01] W[2-10/0.01]

ADHD16-S[16,20,22,25,28,30,32,35,40] P[2-10/0.01] XW[10.01-10.2/0.01]

ADHD16-S[16,20,22,25,28,30,32,35,40] XP[2-10.2/0.01] W[2-10/0.01]

ADHD16-S[16,20,22,25,28,30,32,35,40] XP[2-10.2/0.01] XW[10.01-10.2/0.01]

ADHD20-B[16,20,22,25,30,32,35,40] P[3-12/0.01] W[3-12/0.01]

ADHD20-B[16,20,22,25,30,32,35,40] P[3-12/0.01] XW[2.4-2.99/0.01]

ADHD20-B[16,20,22,25,30,32,35,40] P[3-12/0.01] XW[12.01-12.2/0.01]

ADHD20-B[16,20,22,25,30,32,35,40] XP[2.4-12.2/0.01] W[3-12/0.01]

ADHD20-B[16,20,22,25,30,32,35,40] XP[2.4-12.2/0.01] XW[2.4-2.99/0.01]

ADHD20-B[16,20,22,25,30,32,35,40] XP[2.4-12.2/0.01] XW[12.01-12.2/0.01]

ADHD20-S[16,20,22,25,30,32,35,40] P[3-12/0.01] W[3-12/0.01]

ADHD20-S[16,20,22,25,30,32,35,40] P[3-12/0.01] XW[2.4-2.99/0.01]

ADHD20-S[16,20,22,25,30,32,35,40] P[3-12/0.01] XW[12.01-12.2/0.01]

ADHD20-S[16,20,22,25,30,32,35,40] XP[2.4-12.2/0.01] W[3-12/0.01]

ADHD20-S[16,20,22,25,30,32,35,40] XP[2.4-12.2/0.01] XW[2.4-2.99/0.01]

ADHD20-S[16,20,22,25,30,32,35,40] XP[2.4-12.2/0.01] XW[12.01-12.2/0.01]

ADHD22-B[16,20,22,25,28,30,32,35,40] P[3-14/0.01] W[3-14/0.01]

ADHD22-B[16,20,22,25,28,30,32,35,40] P[3-14/0.01] XW[14.01-14.2/0.01]

ADHD22-B[16,20,22,25,28,30,32,35,40] XP[3-14.2/0.01] W[3-14/0.01]

ADHD22-B[16,20,22,25,28,30,32,35,40] XP[3-14.2/0.01] XW[14.01-14.2/0.01]

ADHD22-S[16,20,22,25,28,30,32,35,40] P[3-14/0.01] W[3-14/0.01]

ADHD22-S[16,20,22,25,28,30,32,35,40] P[3-14/0.01] XW[14.01-14.2/0.01]

ADHD22-S[16,20,22,25,28,30,32,35,40] XP[3-14.2/0.01] W[3-14/0.01]

ADHD22-S[16,20,22,25,28,30,32,35,40] XP[3-14.2/0.01] XW[14.01-14.2/0.01]

ADHD25-B[16,20,22,25,28,30,32,35,40] P[3-16/0.01] W[3-16/0.01]

ADHD25-B[16,20,22,25,28,30,32,35,40] P[3-16/0.01] XW[16.01-16.2/0.01]

ADHD25-B[16,20,22,25,28,30,32,35,40] XP[3-16.2/0.01] W[3-16/0.01]

ADHD25-B[16,20,22,25,28,30,32,35,40] XP[3-16.2/0.01] XW[16.01-16.2/0.01]

ADHD25-S[16,20,22,25,28,30,32,35,40] P[3-16/0.01] W[3-16/0.01]

ADHD25-S[16,20,22,25,28,30,32,35,40] P[3-16/0.01] XW[16.01-16.2/0.01]

ADHD25-S[16,20,22,25,28,30,32,35,40] XP[3-16.2/0.01] W[3-16/0.01]

ADHD25-S[16,20,22,25,28,30,32,35,40] XP[3-16.2/0.01] XW[16.01-16.2/0.01]

ADHD32-A[16,20,22,25,28,30,32,35] P[4-20/0.01] W[4-20/0.01]

ADHD32-A[16,20,22,25,28,30,32,35] P[4-20/0.01] XW[20.01-20.2/0.01]

ADHD32-A[16,20,22,25,28,30,32,35] XP[4-20.2/0.01] W[4-20/0.01]

ADHD32-A[16,20,22,25,28,30,32,35] XP[4-20.2/0.01] XW[20.01-20.2/0.01]

刃先形状

D(シャンク径)

(mm)

全長（刃先長さＳ）

(mm)

全長（刃先長さＡ）

(mm)

全長（刃先長さＢ）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

ＸＷ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	10	-	-	16 ～ 40	1.2 ～ 6	-	1.2 ～ 6	-	-	10	1個
両側欠円形	10	-	-	16 ～ 40	1.2 ～ 6	-	-	6.01 ～ 6.2	-	10	1個
両側欠円形	10	-	-	16 ～ 40	-	1.2 ～ 6.2	1.2 ～ 6	-	-	10	1個
両側欠円形	10	-	-	16 ～ 40	-	1.2 ～ 6.2	-	6.01 ～ 6.2	-	10	1個
両側欠円形	10	16 ～ 40	-	-	1.2 ～ 6	-	1.2 ～ 6	-	-	10	1個
両側欠円形	10	16 ～ 40	-	-	1.2 ～ 6	-	-	6.01 ～ 6.2	-	10	1個
両側欠円形	10	16 ～ 40	-	-	-	1.2 ～ 6.2	1.2 ～ 6	-	-	10	1個
両側欠円形	10	16 ～ 40	-	-	-	1.2 ～ 6.2	-	6.01 ～ 6.2	-	10	1個
両側欠円形	13	-	-	16 ～ 40	1.5 ～ 8	-	1.5 ～ 8	-	-	10	1個
両側欠円形	13	-	-	16 ～ 40	1.5 ～ 8	-	-	1.2 ～ 1.49	-	10	1個
両側欠円形	13	-	-	16 ～ 40	1.5 ～ 8	-	-	8.01 ～ 8.2	-	10	1個
両側欠円形	13	-	-	16 ～ 40	-	1.2 ～ 8.2	1.5 ～ 8	-	-	10	1個
両側欠円形	13	-	-	16 ～ 40	-	1.2 ～ 8.2	-	1.2 ～ 1.49	-	10	1個
両側欠円形	13	-	-	16 ～ 40	-	1.2 ～ 8.2	-	8.01 ～ 8.2	-	10	1個
両側欠円形	13	16 ～ 40	-	-	1.5 ～ 8	-	1.5 ～ 8	-	-	10	1個
両側欠円形	13	16 ～ 40	-	-	1.5 ～ 8	-	-	1.2 ～ 1.49	-	10	1個
両側欠円形	13	16 ～ 40	-	-	1.5 ～ 8	-	-	8.01 ～ 8.2	-	10	1個
両側欠円形	13	16 ～ 40	-	-	-	1.2 ～ 8.2	1.5 ～ 8	-	-	10	1個
両側欠円形	13	16 ～ 40	-	-	-	1.2 ～ 8.2	-	1.2 ～ 1.49	-	10	1個
両側欠円形	13	16 ～ 40	-	-	-	1.2 ～ 8.2	-	8.01 ～ 8.2	-	10	1個
両側欠円形	16	-	-	16 ～ 40	2 ～ 10	-	2 ～ 10	-	-	10	1個
両側欠円形	16	-	-	16 ～ 40	2 ～ 10	-	-	10.01 ～ 10.2	-	10	1個
両側欠円形	16	-	-	16 ～ 40	-	2 ～ 10.2	2 ～ 10	-	-	10	1個
両側欠円形	16	-	-	16 ～ 40	-	2 ～ 10.2	-	10.01 ～ 10.2	-	10	1個
両側欠円形	16	16 ～ 40	-	-	2 ～ 10	-	2 ～ 10	-	-	10	1個
両側欠円形	16	16 ～ 40	-	-	2 ～ 10	-	-	10.01 ～ 10.2	-	10	1個
両側欠円形	16	16 ～ 40	-	-	-	2 ～ 10.2	2 ～ 10	-	-	10	1個
両側欠円形	16	16 ～ 40	-	-	-	2 ～ 10.2	-	10.01 ～ 10.2	-	10	1個
両側欠円形	20	-	-	16 ～ 40	3 ～ 12	-	3 ～ 12	-	-	10	1個
両側欠円形	20	-	-	16 ～ 40	3 ～ 12	-	-	2.4 ～ 2.99	-	10	1個
両側欠円形	20	-	-	16 ～ 40	3 ～ 12	-	-	12.01 ～ 12.2	-	10	1個
両側欠円形	20	-	-	16 ～ 40	-	2.4 ～ 12.2	3 ～ 12	-	-	10	1個
両側欠円形	20	-	-	16 ～ 40	-	2.4 ～ 12.2	-	2.4 ～ 2.99	-	10	1個
両側欠円形	20	-	-	16 ～ 40	-	2.4 ～ 12.2	-	12.01 ～ 12.2	-	10	1個
両側欠円形	20	16 ～ 40	-	-	3 ～ 12	-	3 ～ 12	-	-	10	1個
両側欠円形	20	16 ～ 40	-	-	3 ～ 12	-	-	2.4 ～ 2.99	-	10	1個
両側欠円形	20	16 ～ 40	-	-	3 ～ 12	-	-	12.01 ～ 12.2	-	10	1個
両側欠円形	20	16 ～ 40	-	-	-	2.4 ～ 12.2	3 ～ 12	-	-	10	1個
両側欠円形	20	16 ～ 40	-	-	-	2.4 ～ 12.2	-	2.4 ～ 2.99	-	10	1個
両側欠円形	20	16 ～ 40	-	-	-	2.4 ～ 12.2	-	12.01 ～ 12.2	-	10	1個
両側欠円形	22	-	-	16 ～ 40	3 ～ 14	-	3 ～ 14	-	-	10	1個
両側欠円形	22	-	-	16 ～ 40	3 ～ 14	-	-	14.01 ～ 14.2	-	10	1個
両側欠円形	22	-	-	16 ～ 40	-	3 ～ 14.2	3 ～ 14	-	-	10	1個
両側欠円形	22	-	-	16 ～ 40	-	3 ～ 14.2	-	14.01 ～ 14.2	-	10	1個
両側欠円形	22	16 ～ 40	-	-	3 ～ 14	-	3 ～ 14	-	-	10	1個
両側欠円形	22	16 ～ 40	-	-	3 ～ 14	-	-	14.01 ～ 14.2	-	10	1個
両側欠円形	22	16 ～ 40	-	-	-	3 ～ 14.2	3 ～ 14	-	-	10	1個
両側欠円形	22	16 ～ 40	-	-	-	3 ～ 14.2	-	14.01 ～ 14.2	-	10	1個
両側欠円形	25	-	-	16 ～ 40	3 ～ 16	-	3 ～ 16	-	-	10	1個
両側欠円形	25	-	-	16 ～ 40	3 ～ 16	-	-	16.01 ～ 16.2	-	10	1個
両側欠円形	25	-	-	16 ～ 40	-	3 ～ 16.2	3 ～ 16	-	-	10	1個
両側欠円形	25	-	-	16 ～ 40	-	3 ～ 16.2	-	16.01 ～ 16.2	-	10	1個
両側欠円形	25	16 ～ 40	-	-	3 ～ 16	-	3 ～ 16	-	-	10	1個
両側欠円形	25	16 ～ 40	-	-	3 ～ 16	-	-	16.01 ～ 16.2	-	10	1個
両側欠円形	25	16 ～ 40	-	-	-	3 ～ 16.2	3 ～ 16	-	-	10	1個
両側欠円形	25	16 ～ 40	-	-	-	3 ～ 16.2	-	16.01 ～ 16.2	-	10	1個
両側欠円形	32	-	16 ～ 35	-	4 ～ 20	-	4 ～ 20	-	-	10	1個
両側欠円形	32	-	16 ～ 35	-	4 ～ 20	-	-	20.01 ～ 20.2	-	10	1個
両側欠円形	32	-	16 ～ 35	-	-	4 ～ 20.2	4 ～ 20	-	-	10	1個
両側欠円形	32	-	16 ～ 35	-	-	4 ～ 20.2	-	20.01 ～ 20.2	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ミスミ規格のノック止めボタンダイと互換性のあるDAYTONボタンダイです。

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

通常で使用する以外に追加工と活用として購入

満足度：4.02019/04/03

ピアスパンチ穴の集合でボタンダイ同士が干渉する際にボタンダイの追加工X89を使用して『標準ボタンダイを購入し追加工』す...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当	廻り止めフラットタイプMタイプボタンダイ材質SKD11相当	廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当	ストレートボタンダイ標準材質SKD11相当	廻り止めノックピンタイプフレームハードボタンダイ材質SX　105	ハイテン対応ボタンダイ指定材質SKH51（M2）相当
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	8日目	2日目〜	13日目	8日目〜
外形状	ノック止め	ストレート	ノック止め	ストレート	ノック止め	ストレート
内部形状	レギュラー	レギュラー	アンギュラ（テーパ逃げ）	レギュラー	レギュラー	レギュラー
カス上がり対策	なし	なし	なし	なし	なし	なし
カス詰り対策有無	無	無	無	無	無	無
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	火炎焼入用(SX105V)	SKH51相当
