DAYTON

ハイテン対応ボタンダイ指定材質SKH51（M2）相当

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：8 日目

高硬度材の打ち抜き想定し、母材をSKH51（M2）相当材としたDAYTONボタ...

外形状
ストレート
内部形状
レギュラー
カス上がり対策
なし
カス詰り対策有無
無
材質
SKH51相当
シャンク径 D公差
n5

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

未確定：候補が1,432型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

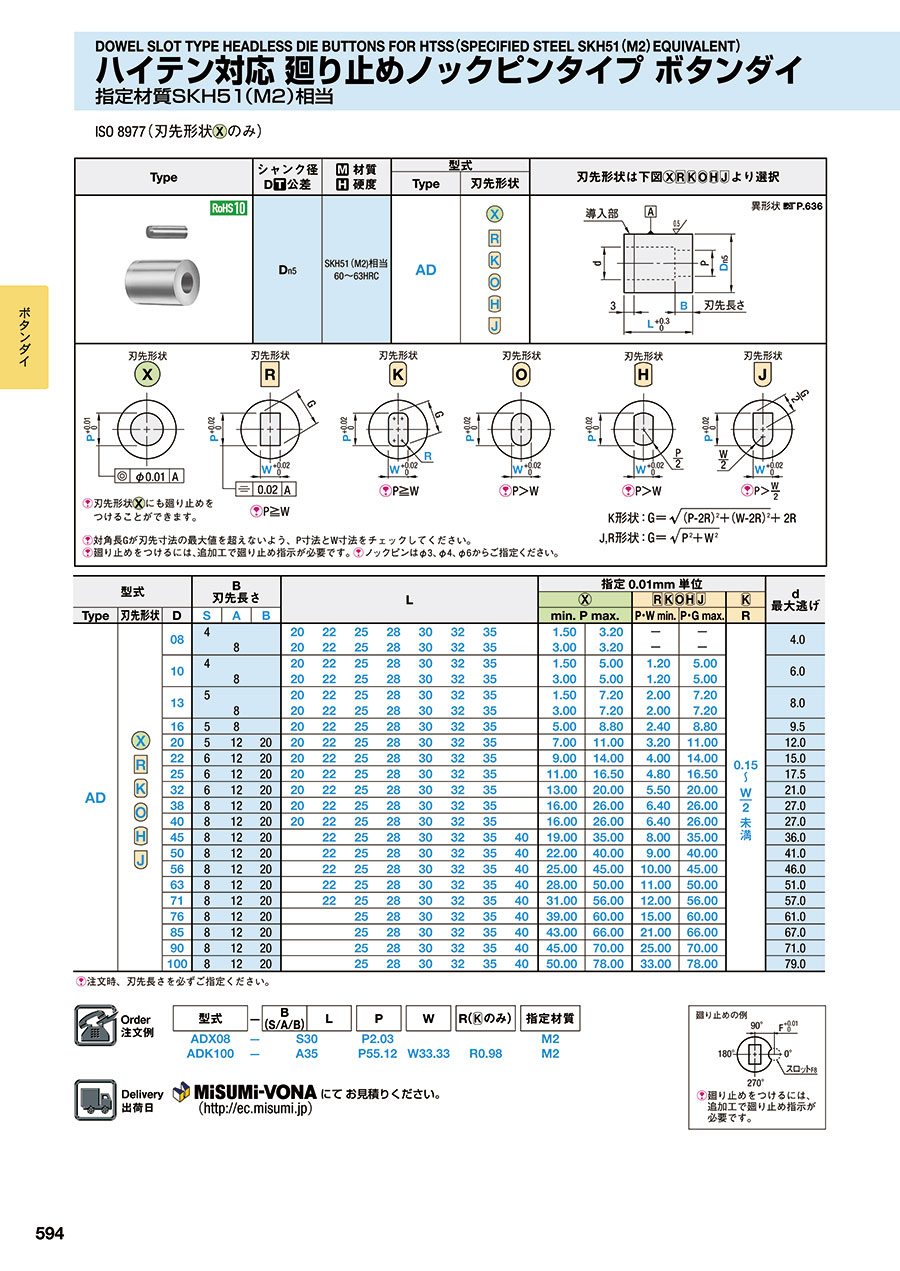

外形図・製品仕様

P.636

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_n5	SKH51（M2）相当 60～63HRC	AD

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
廻り止めをつけるには、追加工で廻り止め指示が必要です。
ノックピンはφ3、φ4、φ6からご指定ください。

規格表

型式			B 刃先長さ			L								指定0.01mm単位					d 最大逃げ
型式			B 刃先長さ
Type	刃先形状	D	S	A	B									min. P max.		P・W min.	P・G max.	R
AD		08	4			20	22	25	28	30	32	35		1.50	3.20	-	-		4.0
		08		8		20	22	25	28	30	32	35		3.00	3.20	-	-		4.0
		10	4			20	22	25	28	30	32	35		1.50	5.00	1.20	5.00		6.0
		10		8		20	22	25	28	30	32	35		3.00	5.00	1.20	5.00		6.0
		13	5			20	22	25	28	30	32	35		1.50	7.20	2.00	7.20		8.0
		13		8		20	22	25	28	30	32	35		3.00	7.20	2.00	7.20		8.0
		16	5	8		20	22	25	28	30	32	35		5.00	8.80	2.40	8.80		9.5
		20	5	12	20	20	22	25	28	30	32	35		7.00	11.00	3.20	11.00		12.0
		22	6	12	20	20	22	25	28	30	32	35		9.00	14.00	4.00	14.00		15.0
		25	6	12	20	20	22	25	28	30	32	35		11.00	16.50	4.80	16.50		17.5
		32	6	12	20	20	22	25	28	30	32	35		13.00	20.00	5.50	20.00		21.0
		38	8	12	20	20	22	25	28	30	32	35		16.00	26.00	6.40	26.00		27.0
		40	8	12	20	20	22	25	28	30	32	35		16.00	26.00	6.40	26.00		27.0
		45	8	12	20		22	25	28	30	32	35	40	19.00	35.00	8.00	35.00		36.0
		50	8	12	20		22	25	28	30	32	35	40	22.00	40.00	9.00	40.00		41.0
		56	8	12	20		22	25	28	30	32	35	40	25.00	45.00	10.00	45.00		46.0
		63	8	12	20		22	25	28	30	32	35	40	28.00	50.00	11.00	50.00		51.0
		71	8	12	20		22	25	28	30	32	35	40	31.00	56.00	12.00	56.00		57.0
		76	8	12	20			25	28	30	32	35	40	39.00	60.00	15.00	60.00		61.0
		85	8	12	20			25	28	30	32	35	40	43.00	66.00	21.00	66.00		67.0
		90	8	12	20			25	28	30	32	35	40	45.00	70.00	25.00	70.00		71.0
		100	8	12	20			25	28	30	32	35	40	50.00	78.00	33.00	78.00		79.0

注文時、刃先長さを必ずご指定ください。

注文例

廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

P.658

材質：SUJ2

D₁		コード		L	M×ピッチ×l	硬度
3.0	_m5	X0／X0F	X1／X1F	20	-	55HRC～
3.0		X4／X4F	X7／X7F	20	-	55HRC～
4.0		X41／X41F	X71／X71F	16	-	55HRC～
6.0	_m6	X43／X43F	X73／X73F	20	M4×0.7×8	45～55HRC

型番リスト

表示件数

...

型番

ADH10-A[20,22,25,28,30,32,35] M2 P[1.2-5/0.01] W[1.2-5/0.01]

ADH10-A[20,22,25,28,30,32,35] M2 P[1.2-5/0.01] XW[5.01-7.5/0.01]

ADH10-A[20,22,25,28,30,32,35] M2 XP[1.2-5.5/0.01] W[1.2-5/0.01]

ADH10-A[20,22,25,28,30,32,35] M2 XP[1.2-5.5/0.01] XW[5.01-7.5/0.01]

ADH10-S[20,22,25,28,30,32,35] M2 P[1.2-5/0.01] W[1.2-5/0.01]

ADH10-S[20,22,25,28,30,32,35] M2 P[1.2-5/0.01] XW[5.01-7.5/0.01]

ADH10-S[20,22,25,28,30,32,35] M2 XP[1.2-5.5/0.01] W[1.2-5/0.01]

ADH10-S[20,22,25,28,30,32,35] M2 XP[1.2-5.5/0.01] XW[5.01-7.5/0.01]

ADH13-A[20,22,25,28,30,32,35] M2 P[2-7.2/0.01] W[2-7.2/0.01]

ADH13-A[20,22,25,28,30,32,35] M2 P[2-7.2/0.01] XW[1.2-1.99/0.01]

ADH13-A[20,22,25,28,30,32,35] M2 P[2-7.2/0.01] XW[7.21-7.5/0.01]

ADH13-A[20,22,25,28,30,32,35] M2 XP[1.2-7.5/0.01] W[2-7.2/0.01]

ADH13-A[20,22,25,28,30,32,35] M2 XP[1.2-7.5/0.01] XW[1.2-1.99/0.01]

ADH13-A[20,22,25,28,30,32,35] M2 XP[1.2-7.5/0.01] XW[7.21-7.5/0.01]

ADH13-S[20,22,25,28,30,32,35] M2 P[2-7.2/0.01] W[2-7.2/0.01]

ADH13-S[20,22,25,28,30,32,35] M2 P[2-7.2/0.01] XW[1.2-1.99/0.01]

ADH13-S[20,22,25,28,30,32,35] M2 P[2-7.2/0.01] XW[7.21-7.5/0.01]

ADH13-S[20,22,25,28,30,32,35] M2 XP[1.2-7.5/0.01] W[2-7.2/0.01]

ADH13-S[20,22,25,28,30,32,35] M2 XP[1.2-7.5/0.01] XW[1.2-1.99/0.01]

ADH13-S[20,22,25,28,30,32,35] M2 XP[1.2-7.5/0.01] XW[7.21-7.5/0.01]

ADH16-A[20,22,25,28,30,32,35] M2 P[2.4-8.8/0.01] W[2.4-8.8/0.01]

ADH16-A[20,22,25,28,30,32,35] M2 P[2.4-8.8/0.01] XW[2-2.39/0.01]

ADH16-A[20,22,25,28,30,32,35] M2 P[2.4-8.8/0.01] XW[8.89-9/0.01]

ADH16-A[20,22,25,28,30,32,35] M2 XP[2-9/0.01] W[2.4-8.8/0.01]

ADH16-A[20,22,25,28,30,32,35] M2 XP[2-9/0.01] XW[2-2.39/0.01]

ADH16-A[20,22,25,28,30,32,35] M2 XP[2-9/0.01] XW[8.89-9/0.01]

ADH16-S[20,22,25,28,30,32,35] M2 P[2.4-8.8/0.01] W[2.4-8.8/0.01]

ADH16-S[20,22,25,28,30,32,35] M2 P[2.4-8.8/0.01] XW[2-2.39/0.01]

ADH16-S[20,22,25,28,30,32,35] M2 P[2.4-8.8/0.01] XW[8.89-9/0.01]

ADH16-S[20,22,25,28,30,32,35] M2 XP[2-9/0.01] W[2.4-8.8/0.01]

ADH16-S[20,22,25,28,30,32,35] M2 XP[2-9/0.01] XW[2-2.39/0.01]

ADH16-S[20,22,25,28,30,32,35] M2 XP[2-9/0.01] XW[8.89-9/0.01]

ADH20-A[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] W[3.2-11/0.01]

ADH20-A[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] XW[2.4-3.19/0.01]

ADH20-A[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] XW[11.01-11.5/0.01]

ADH20-A[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] W[3.2-11/0.01]

ADH20-A[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] XW[2.4-3.19/0.01]

ADH20-A[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] XW[11.01-11.5/0.01]

ADH20-B[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] W[3.2-11/0.01]

ADH20-B[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] XW[2.4-3.19/0.01]

ADH20-B[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] XW[11.01-11.5/0.01]

ADH20-B[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] W[3.2-11/0.01]

ADH20-B[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] XW[2.4-3.19/0.01]

ADH20-B[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] XW[11.01-11.5/0.01]

ADH20-S[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] W[3.2-11/0.01]

ADH20-S[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] XW[2.4-3.19/0.01]

ADH20-S[20,22,25,28,30,32,35] M2 P[3.2-11/0.01] XW[11.01-11.5/0.01]

ADH20-S[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] W[3.2-11/0.01]

ADH20-S[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] XW[2.4-3.19/0.01]

ADH20-S[20,22,25,28,30,32,35] M2 XP[2.4-11.5/0.01] XW[11.01-11.5/0.01]

ADH22-A[20,22,25,28,30,32,35] M2 P[4-14/0.01] W[4-14/0.01]

ADH22-A[20,22,25,28,30,32,35] M2 P[4-14/0.01] XW[3.2-3.99/0.01]

ADH22-A[20,22,25,28,30,32,35] M2 P[4-14/0.01] XW[14.01-14.5/0.01]

ADH22-A[20,22,25,28,30,32,35] M2 XP[3.2-14.5/0.01] W[4-14/0.01]

ADH22-A[20,22,25,28,30,32,35] M2 XP[3.2-14.5/0.01] XW[3.2-3.99/0.01]

ADH22-A[20,22,25,28,30,32,35] M2 XP[3.2-14.5/0.01] XW[14.01-14.5/0.01]

ADH22-B[20,22,25,28,30,32,35] M2 P[4-14/0.01] W[4-14/0.01]

ADH22-B[20,22,25,28,30,32,35] M2 P[4-14/0.01] XW[3.2-3.99/0.01]

ADH22-B[20,22,25,28,30,32,35] M2 P[4-14/0.01] XW[14.01-14.5/0.01]

ADH22-B[20,22,25,28,30,32,35] M2 XP[3.2-14.5/0.01] W[4-14/0.01]

刃先形状

D(シャンク径)

(mm)

全長（刃先長さＳ）

(mm)

全長（刃先長さＡ）

(mm)

全長（刃先長さＢ）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

ＸＷ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	10	-	20 ～ 35	-	1.2 ～ 5	-	1.2 ～ 5	-	-	10	1個
両側欠円形	10	-	20 ～ 35	-	1.2 ～ 5	-	-	5.01 ～ 7.5	-	10	1個
両側欠円形	10	-	20 ～ 35	-	-	1.2 ～ 5.5	1.2 ～ 5	-	-	10	1個
両側欠円形	10	-	20 ～ 35	-	-	1.2 ～ 5.5	-	5.01 ～ 7.5	-	10	1個
両側欠円形	10	20 ～ 35	-	-	1.2 ～ 5	-	1.2 ～ 5	-	-	10	1個
両側欠円形	10	20 ～ 35	-	-	1.2 ～ 5	-	-	5.01 ～ 7.5	-	10	1個
両側欠円形	10	20 ～ 35	-	-	-	1.2 ～ 5.5	1.2 ～ 5	-	-	10	1個
両側欠円形	10	20 ～ 35	-	-	-	1.2 ～ 5.5	-	5.01 ～ 7.5	-	10	1個
両側欠円形	13	-	20 ～ 35	-	2 ～ 7.2	-	2 ～ 7.2	-	-	10	1個
両側欠円形	13	-	20 ～ 35	-	2 ～ 7.2	-	-	1.2 ～ 1.99	-	10	1個
両側欠円形	13	-	20 ～ 35	-	2 ～ 7.2	-	-	7.21 ～ 7.5	-	10	1個
両側欠円形	13	-	20 ～ 35	-	-	1.2 ～ 7.5	2 ～ 7.2	-	-	10	1個
両側欠円形	13	-	20 ～ 35	-	-	1.2 ～ 7.5	-	1.2 ～ 1.99	-	10	1個
両側欠円形	13	-	20 ～ 35	-	-	1.2 ～ 7.5	-	7.21 ～ 7.5	-	10	1個
両側欠円形	13	20 ～ 35	-	-	2 ～ 7.2	-	2 ～ 7.2	-	-	10	1個
両側欠円形	13	20 ～ 35	-	-	2 ～ 7.2	-	-	1.2 ～ 1.99	-	10	1個
両側欠円形	13	20 ～ 35	-	-	2 ～ 7.2	-	-	7.21 ～ 7.5	-	10	1個
両側欠円形	13	20 ～ 35	-	-	-	1.2 ～ 7.5	2 ～ 7.2	-	-	10	1個
両側欠円形	13	20 ～ 35	-	-	-	1.2 ～ 7.5	-	1.2 ～ 1.99	-	10	1個
両側欠円形	13	20 ～ 35	-	-	-	1.2 ～ 7.5	-	7.21 ～ 7.5	-	10	1個
両側欠円形	16	-	20 ～ 35	-	2.4 ～ 8.8	-	2.4 ～ 8.8	-	-	10	1個
両側欠円形	16	-	20 ～ 35	-	2.4 ～ 8.8	-	-	2 ～ 2.39	-	10	1個
両側欠円形	16	-	20 ～ 35	-	2.4 ～ 8.8	-	-	8.89 ～ 9	-	10	1個
両側欠円形	16	-	20 ～ 35	-	-	2 ～ 9	2.4 ～ 8.8	-	-	10	1個
両側欠円形	16	-	20 ～ 35	-	-	2 ～ 9	-	2 ～ 2.39	-	10	1個
両側欠円形	16	-	20 ～ 35	-	-	2 ～ 9	-	8.89 ～ 9	-	10	1個
両側欠円形	16	20 ～ 35	-	-	2.4 ～ 8.8	-	2.4 ～ 8.8	-	-	10	1個
両側欠円形	16	20 ～ 35	-	-	2.4 ～ 8.8	-	-	2 ～ 2.39	-	10	1個
両側欠円形	16	20 ～ 35	-	-	2.4 ～ 8.8	-	-	8.89 ～ 9	-	10	1個
両側欠円形	16	20 ～ 35	-	-	-	2 ～ 9	2.4 ～ 8.8	-	-	10	1個
両側欠円形	16	20 ～ 35	-	-	-	2 ～ 9	-	2 ～ 2.39	-	10	1個
両側欠円形	16	20 ～ 35	-	-	-	2 ～ 9	-	8.89 ～ 9	-	10	1個
両側欠円形	20	-	20 ～ 35	-	3.2 ～ 11	-	3.2 ～ 11	-	-	10	1個
両側欠円形	20	-	20 ～ 35	-	3.2 ～ 11	-	-	2.4 ～ 3.19	-	10	1個
両側欠円形	20	-	20 ～ 35	-	3.2 ～ 11	-	-	11.01 ～ 11.5	-	10	1個
両側欠円形	20	-	20 ～ 35	-	-	2.4 ～ 11.5	3.2 ～ 11	-	-	10	1個
両側欠円形	20	-	20 ～ 35	-	-	2.4 ～ 11.5	-	2.4 ～ 3.19	-	10	1個
両側欠円形	20	-	20 ～ 35	-	-	2.4 ～ 11.5	-	11.01 ～ 11.5	-	10	1個
両側欠円形	20	-	-	20 ～ 35	3.2 ～ 11	-	3.2 ～ 11	-	-	10	1個
両側欠円形	20	-	-	20 ～ 35	3.2 ～ 11	-	-	2.4 ～ 3.19	-	10	1個
両側欠円形	20	-	-	20 ～ 35	3.2 ～ 11	-	-	11.01 ～ 11.5	-	10	1個
両側欠円形	20	-	-	20 ～ 35	-	2.4 ～ 11.5	3.2 ～ 11	-	-	10	1個
両側欠円形	20	-	-	20 ～ 35	-	2.4 ～ 11.5	-	2.4 ～ 3.19	-	10	1個
両側欠円形	20	-	-	20 ～ 35	-	2.4 ～ 11.5	-	11.01 ～ 11.5	-	10	1個
両側欠円形	20	20 ～ 35	-	-	3.2 ～ 11	-	3.2 ～ 11	-	-	10	1個
両側欠円形	20	20 ～ 35	-	-	3.2 ～ 11	-	-	2.4 ～ 3.19	-	10	1個
両側欠円形	20	20 ～ 35	-	-	3.2 ～ 11	-	-	11.01 ～ 11.5	-	10	1個
両側欠円形	20	20 ～ 35	-	-	-	2.4 ～ 11.5	3.2 ～ 11	-	-	10	1個
両側欠円形	20	20 ～ 35	-	-	-	2.4 ～ 11.5	-	2.4 ～ 3.19	-	10	1個
両側欠円形	20	20 ～ 35	-	-	-	2.4 ～ 11.5	-	11.01 ～ 11.5	-	10	1個
両側欠円形	22	-	20 ～ 35	-	4 ～ 14	-	4 ～ 14	-	-	10	1個
両側欠円形	22	-	20 ～ 35	-	4 ～ 14	-	-	3.2 ～ 3.99	-	10	1個
両側欠円形	22	-	20 ～ 35	-	4 ～ 14	-	-	14.01 ～ 14.5	-	10	1個
両側欠円形	22	-	20 ～ 35	-	-	3.2 ～ 14.5	4 ～ 14	-	-	10	1個
両側欠円形	22	-	20 ～ 35	-	-	3.2 ～ 14.5	-	3.2 ～ 3.99	-	10	1個
両側欠円形	22	-	20 ～ 35	-	-	3.2 ～ 14.5	-	14.01 ～ 14.5	-	10	1個
両側欠円形	22	-	-	20 ～ 35	4 ～ 14	-	4 ～ 14	-	-	10	1個
両側欠円形	22	-	-	20 ～ 35	4 ～ 14	-	-	3.2 ～ 3.99	-	10	1個
両側欠円形	22	-	-	20 ～ 35	4 ～ 14	-	-	14.01 ～ 14.5	-	10	1個
両側欠円形	22	-	-	20 ～ 35	-	3.2 ～ 14.5	4 ～ 14	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目
- ( - )	68日目
- ( - )	68日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	68日目

...

基本情報

基本情報

高硬度材の打ち抜き想定し、母材をSKH51（M2）相当材としたDAYTONボタンダイです。追加工で様々な種類の廻り止めに対応できますので、設計都合に応じてご選定ください。（丸以外の刃先形状の場合でも、追加工で指示がない場合は廻り止めは付きません）

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイテン対応ボタンダイ指定材質SKH51（M2）相当のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイテン対応ボタンダイ指定材質SKH51（M2）相当	廻り止めノックピンタイプMタイプボタンダイ材質SKD11相当	廻り止めフラットタイプMタイプボタンダイ材質SKD11相当	廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当	全長指定ボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	ストレートボタンダイ標準材質SKD11相当
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	ミスミ	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	8日目〜	2日目〜	2日目〜	8日目	5日目〜	2日目〜
外形状	ストレート	ノック止め	ストレート	ノック止め	ストレート	ストレート
内部形状	レギュラー	レギュラー	レギュラー	アンギュラ（テーパ逃げ）	レギュラー	レギュラー
カス上がり対策	なし	なし	なし	なし	なし	なし
カス詰り対策有無	無	無	無	無	無	無
材質	SKH51相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当
