ストレートボタンダイ 標準材質SKD11相当-カス上がり対策XSC－
- 通常単価(税別)
- -
- 税込単価
- -
刃先内面にカス上がり対策用の溝加工を施したDAYTONボタンダイです。追加工で...
詳細情報を確認する未確定：候補が1,702型番あります。
商品情報

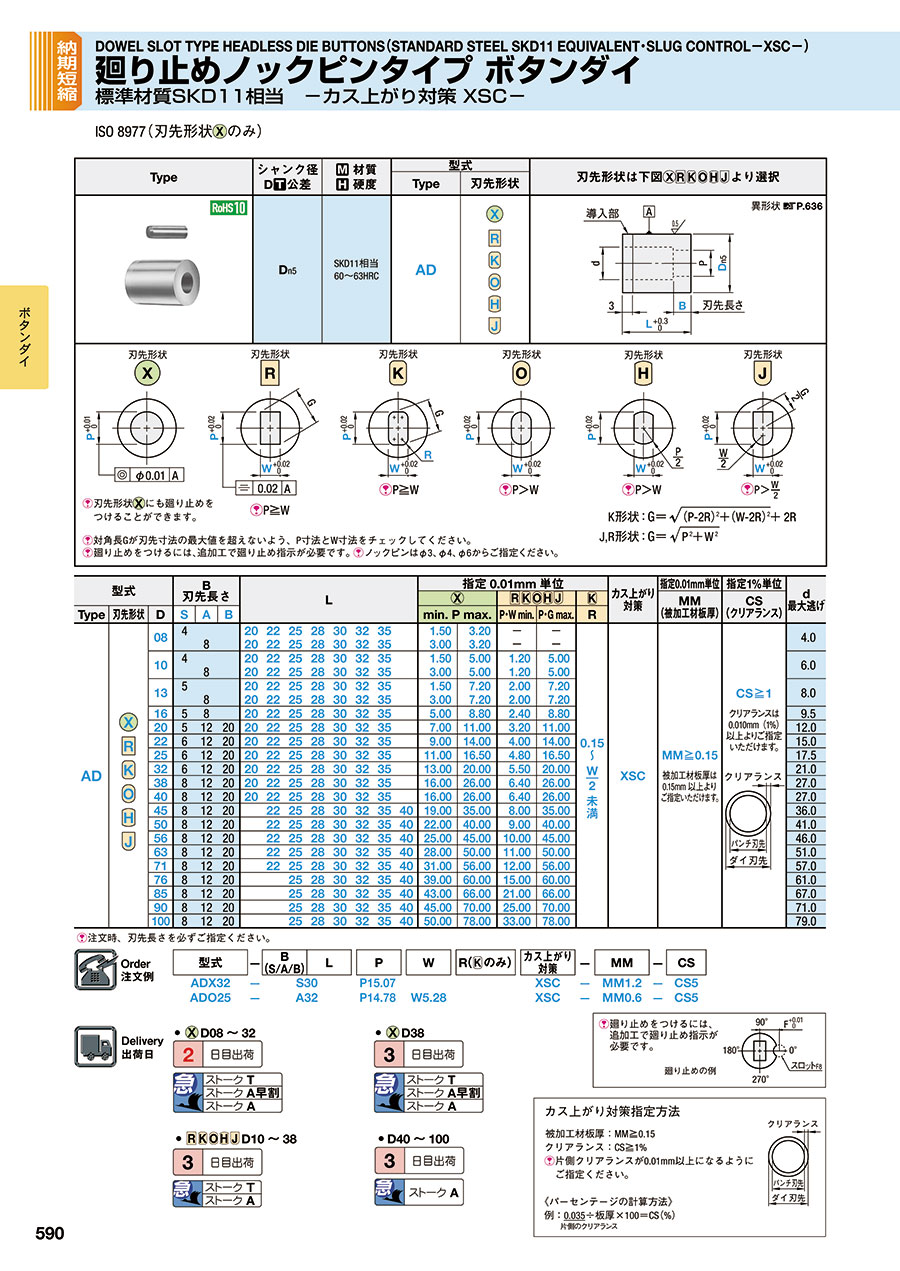

外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | 型式 | |
|---|---|---|---|
| Type | 刃先形状 | ||
| Dn5 | SKD11相当 60～63HRC | AD |
|
対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
廻り止めをつけるには、追加工で廻り止め指示が必要です。
ノックピンはφ3、φ4、φ6からご指定ください。
規格表
| 型式 | B 刃先長さ | L | 指定0.01mm単位 | カス上がり対策 | 指定0.01mm単位 | 指定1%単位 | d 最大逃げ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MM （被加工材板厚） | CS （クリアランス） | ||||||||||||||||||
| Type | 刃先形状 | D | S | A | B | min. P max. | P・W min. | P・G max. | R | |||||||||||||
| AD |
| 08 | 4 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.50 | 3.20 | - | - |
| XSC | MM≧0.15 被加工材板厚は0.15mm以上よりご指定いただけます。 | CS≧1 クリアランスは0.010mm（1%）以上よりご指定いただけます。
| 4.0 | |||
| 8 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 3.00 | 3.20 | - | - | |||||||||||
| 10 | 4 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.50 | 5.00 | 1.20 | 5.00 | 6.0 | |||||||||
| 8 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 3.00 | 5.00 | 1.20 | 5.00 | |||||||||||
| 13 | 5 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.50 | 7.20 | 2.00 | 7.20 | 8.0 | |||||||||
| 8 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 3.00 | 7.20 | 2.00 | 7.20 | |||||||||||
| 16 | 5 | 8 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 5.00 | 8.80 | 2.40 | 8.80 | 9.5 | ||||||||
| 20 | 5 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 7.00 | 11.00 | 3.20 | 11.00 | 12.0 | |||||||
| 22 | 6 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 9.00 | 14.00 | 4.00 | 14.00 | 15.0 | |||||||
| 25 | 6 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 11.00 | 16.50 | 4.80 | 16.50 | 17.5 | |||||||
| 32 | 6 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 13.00 | 20.00 | 5.50 | 20.00 | 21.0 | |||||||
| 38 | 8 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 16.00 | 26.00 | 6.40 | 26.00 | 27.0 | |||||||
| 40 | 8 | 12 | 20 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 16.00 | 26.00 | 6.40 | 26.00 | 27.0 | |||||||
| 45 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 19.00 | 35.00 | 8.00 | 35.00 | 36.0 | |||||||
| 50 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 22.00 | 40.00 | 9.00 | 40.00 | 41.0 | |||||||
| 56 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 25.00 | 45.00 | 10.00 | 45.00 | 46.0 | |||||||
| 63 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 28.00 | 50.00 | 11.00 | 50.00 | 51.0 | |||||||
| 71 | 8 | 12 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 31.00 | 56.00 | 12.00 | 56.00 | 57.0 | |||||||
| 76 | 8 | 12 | 20 | 25 | 28 | 30 | 32 | 35 | 40 | 39.00 | 60.00 | 15.00 | 60.00 | 61.0 | ||||||||
| 85 | 8 | 12 | 20 | 25 | 28 | 30 | 32 | 35 | 40 | 43.00 | 66.00 | 21.00 | 66.00 | 67.0 | ||||||||
| 90 | 8 | 12 | 20 | 25 | 28 | 30 | 32 | 35 | 40 | 45.00 | 70.00 | 25.00 | 70.00 | 71.0 | ||||||||
| 100 | 8 | 12 | 20 | 25 | 28 | 30 | 32 | 35 | 40 | 50.00 | 78.00 | 33.00 | 78.00 | 79.0 | ||||||||
注文時、刃先長さを必ずご指定ください。
注文例
廻り止めをつけるには、追加工で廻り止め指示が必要です。
カス上がり対策指定方法
被加工材板厚：MM≧0.15
クリアランス：CS≧1%
片側クリアランスが0.01mm以上になるようにご指定ください。
クリアランス：CS≧1%
片側クリアランスが0.01mm以上になるようにご指定ください。
≪パーセンテージの計算方法≫
例：0.035÷板厚×100＝CS（%）
片側のクリアランス
例：0.035÷板厚×100＝CS（%）
片側のクリアランス
出荷日
追加工
材質：SUJ2
| D1 | コード | L | M×ピッチ×l | 硬度 | ||
|---|---|---|---|---|---|---|
| 3.0 | m5 | X0／X0F | X1／X1F | 20 | - | 55HRC～ |
| 3.0 | X4／X4F | X7／X7F | 20 | - | 55HRC～ | |
| 4.0 | X41／X41F | X71／X71F | 16 | - | 55HRC～ | |
| 6.0 | m6 | X43／X43F | X73／X73F | 20 | M4×0.7×8 | 45～55HRC |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
刃先内面にカス上がり対策用の溝加工を施したDAYTONボタンダイです。追加工で様々な種類の廻り止めに対応できますので、設計都合に応じてご選定ください。（丸以外の刃先形状の場合でも、追加工で指示がない場合は廻り止めは付きません）
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
ストレートボタンダイ 標準材質SKD11相当-カス上がり対策XSC－のレビュー
ピアスカス対策により使用。
5
5.02019/12/17
外板で薄板にてピアスカス上がりが発生し対策として使用しました。
トランスファープレスでＳＰＭを上げてから、ピアスカスが製...もっと読む
