ハイテン・重荷重用ボールロック用エアシリンダー　リバーシブルタイプチェンジリテーナー

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：18日目

パンチセットブロックの向きをA、Bタイプからお選びいただけます。AタイプはNAAMS規格適合となります...

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

パンチセットブロックを反転することによりAタイプからBタイプへ変更でき、近接穴の加工に適しています。

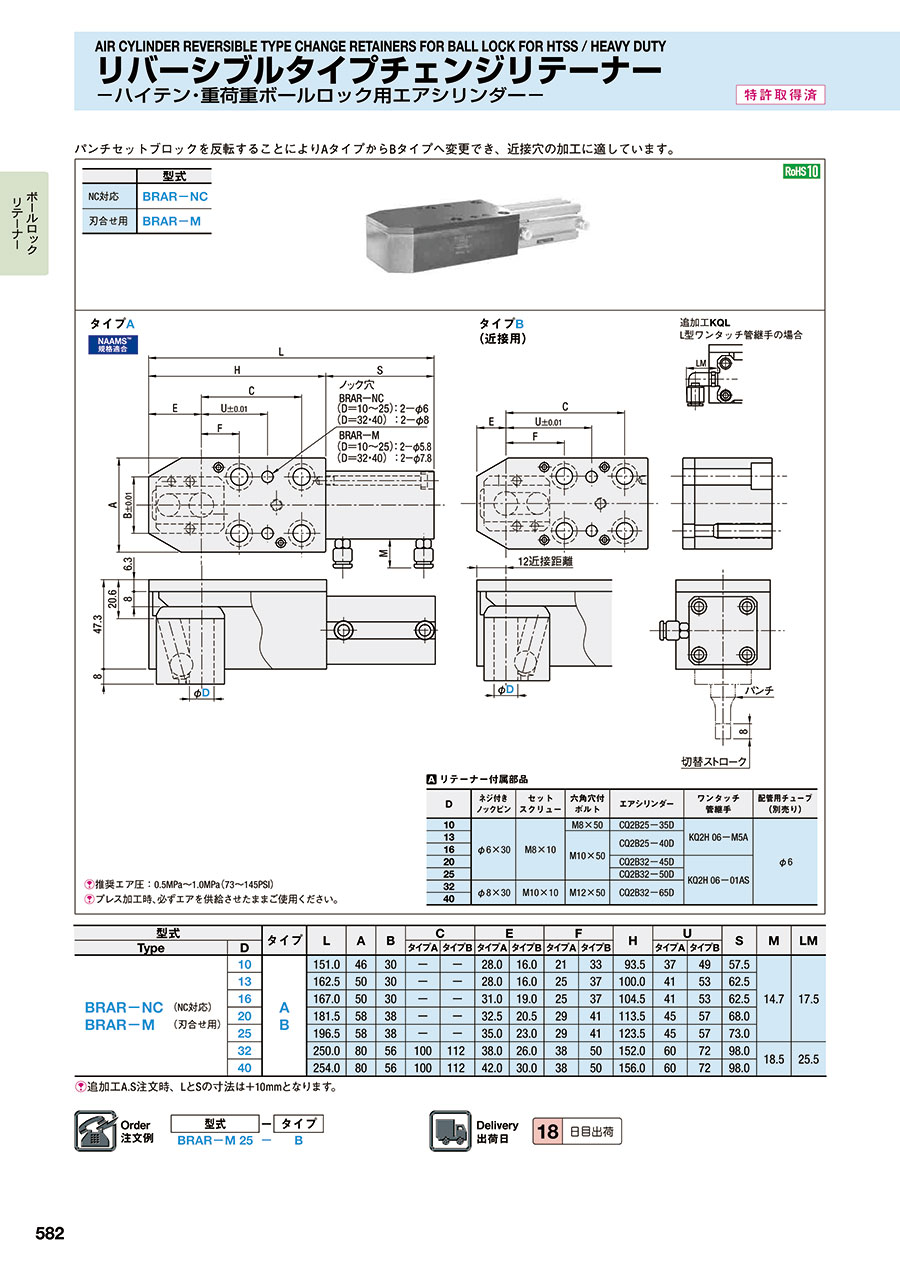

外形図・製品仕様

タイプA タイプB
(近接用) 追加工KQL
L型ワンタッチ管継手の場合

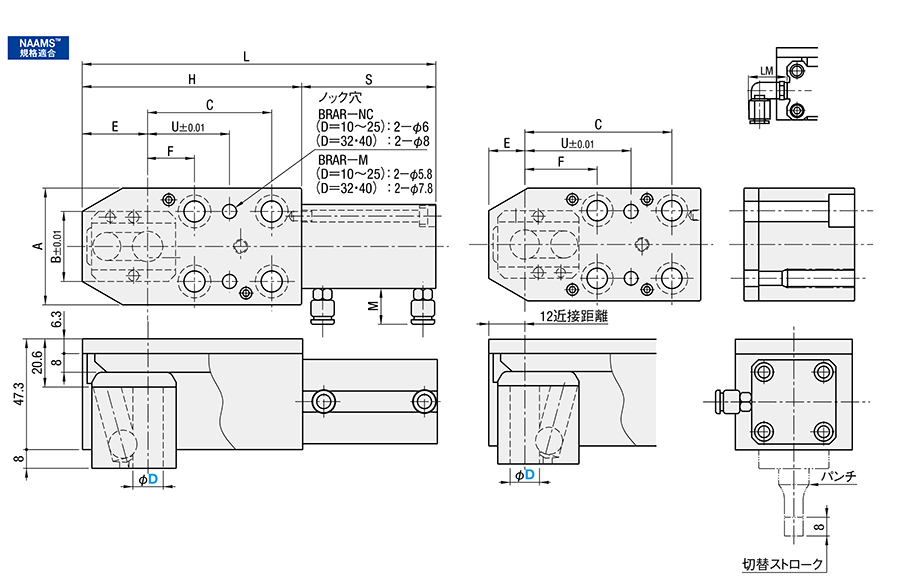

ハイテン・重荷重用ボールロック用エアシリンダー　リバーシブルタイプチェンジリテーナー外形図

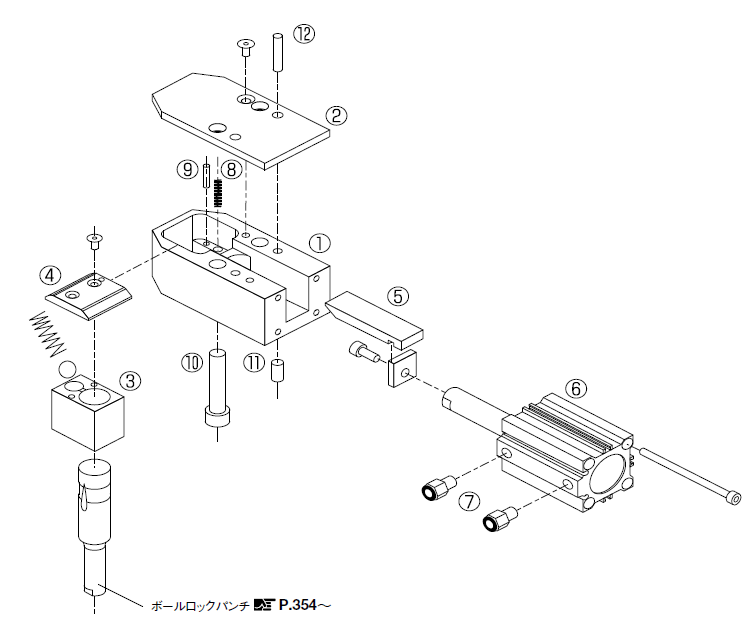

■構造図

>> P.354～

[ ! ]推奨エア圧：0.5～1.0MPa（73～145PSI）
[ ! ]プレス加工時、必ずエアを供給させたままご使用ください。

	型式
NC対応	BRAR-NC
刃合せ用	BRAR-M

No.	名称	[ M ]材質	[ H ]硬度
（1）	リテーナー	S50C
（2）	バッキングプレート	SKS3	55～58HRC
（3）	パンチセットブロック	SKS3	55～58HRC
（4）	バックプレート	SKS3	55～58HRC
（5）	カム	SKS3	55～58HRC
（6）	エアシリンダー
（7）	ワンタッチ管継手
（8）	スプリング
（9）	スプリングピン
（10）	六角穴付きボルト
（11）	セットスクリュー
（12）	ねじ付きノックピン

[ A ]リテーナー付属部品

D	ネジ付きノックピン	セットスクリュー	六角穴付ボルト	エアシリンダー	ワンタッチ管継手	配管用チューブ（別売り）
10	φ6×30	M8×10	M8×50	CQ2B25-35D	KQ2H 06-M5A	φ6
13			M10×50	CQ2B25-40D
16				CQ2B25-40D
20				CQ2B32-45D	KQ2H 06-01AS
25				CQ2B32-50D
32	φ8×30	M10×10	M12×50	CQ2B32-65D
40	φ8×30	M10×10	M12×50	CQ2B32-65D

規格表

型式		タイプ	L	A	B	C		E		F		H	U		S	M	LM
Type	D	タイプ	L	A	B	タイプA	タイプB	タイプA	タイプB	タイプA	タイプB	H	タイプA	タイプB	S	M	LM
BRAR-NC（NC対応） BRAR-M（刃合せ用）	10	A B	151.0	46	30	-	-	28.0	16.0	21	33	93.5	37	49	57.5	14.7	17.5
	13		162.5	50	30	-	-	28.0	16.0	25	37	100.0	41	53	62.5
	16		167.0	50	30	-	-	31.0	19.0	25	37	104.5	41	53	62.5
	20		181.5	58	38	-	-	32.5	20.5	29	41	113.5	45	57	68.0
	25		196.5	58	38	-	-	35.0	23.0	29	41	123.5	45	57	73.0
	32		250.0	80	56	100	112	38.0	26.0	38	50	152.0	60	72	98.0	18.5	25.5
	40		254.0	80	56	100	112	42.0	30.0	38	50	156.0	60	72	98.0	18.5	25.5

[ ! ]追加工A.S注文時、LとSの寸法は+10mmとなります。

注文例

型式	−	タイプ
BRAR－M 25	−	B

出荷日

日目出荷

追加工

型式	−	タイプ		(B.P・A.S・R・U...etc.)
BRAR－NC 20	−	A		KQL

追加工

記号

詳細

B.P

カムロック用ボールプランジャーを付けます。
(M6-B.P)

－

A.S

オートスイッチ付きエアシリンダーへ変更します。(CDQ2Bタイプ)
[ ! ]LとSの寸法は＋10mmになります。

R
U
LO

配管取付位置を変更します。
(標準位置：L)

KQL

L型ワンタッチ管継手へ変更します。
(KQ2L06ーM5A/01AS)

D	10～25	32～40
LM	17.5	25.5

型番リスト

表示件数

型番

D(適応パンチ外径)

(mm)

種別

タイプ

RoHS?

最小発注数量

10	刃合せ用	A / B	10	1個
13	刃合せ用	A / B	10	1個
16	刃合せ用	A / B	10	1個
20	刃合せ用	A / B	10	1個
25	刃合せ用	A / B	10	1個
32	刃合せ用	A / B	10	1個
40	刃合せ用	A / B	10	1個
10	NC対応	A / B	10	1個
13	NC対応	A / B	10	1個
16	NC対応	A / B	10	1個
20	NC対応	A / B	10	1個
25	NC対応	A / B	10	1個
32	NC対応	A / B	10	1個
40	NC対応	A / B	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目
- ( - )	18日目

詳細情報

基本情報

基本情報

パンチセットブロックの向きをA、Bタイプからお選びいただけます。AタイプはNAAMS規格適合となります。Bタイプはパンチ位置が先端に近接しているため、オプション穴位置が他の穴と近接している仕様などでご利用頂いております。
