ボールロック用部品／パンチ抜き工具／パンチプラー

Name: ボールロック用部品／パンチ抜き工具／パンチプラー
Brand: DAYTON
SKU: 250000002302
Rating: 4 (1 reviews)

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 60円～74,868円

税込単価: 66円～82,355円

ボールロック用部品/パンチ抜き工具/パンチプラーとなります。

詳細情報を確認する

型番

未確定 61 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

■ボールロック用部品		型式（仕様）/サイズ
		バッキングプラグ			ソケットヘッドキャップスクリュー	ボールリリーススクリュー	ノックピン	鋼球	標準ばね	極重荷重ばね	補助ブースタースプリング	リテーナードリルブッシュ
		Aタイプ	Bタイプ	Cタイプ
		標準	任意	任意


型式
Type	D
ハイテン・重荷重用 BRT BRTL NRT	10	268488	-	266086	574552 （M8×45）	268992 （M4×20）	260037 （6_m5×20）	268836 φ10	268976	269018	269026	268372
	13	268534	-	266094				268844 （φ12）	268933	269034	269042	268399
	16	268542	-	266108								268402
	20	268569	-	266116	574597 （M10×50）							268429
	25	268577	-	266124	574694 （M12×50）							268437
	32	268585	-	266132								268445
	40	268593	-	-								-
軽荷重用 CRT TRT	10	268488	-	266086	574538 （M8×35）	268968 （M4×12）	260037 （6_m5×20）	268828 （φ8）	268909	-	-	268372
	13	268534	266159	266094						-	-	268399
	16	268542	266167	266108						-	-	268402
	20	268569	266175	266116	574589 （M10×40）					-	-	268429
	25	268577	266183	266124	574635 （M12×40）					-	-	268437
	32	268585	266191	266132						-	-	268445
	38	268453	266205	-						-	-	-
TRN06	06	268518	-	266078	574511 （M6×35）	268984 （M3×15）	574651 （3_m5×20） 260037 （6_m5×20）	268801 （φ6）	268895	-	-	268275

バッキングプラグ寸法表

	Aタイプ			Bタイプ			Cタイプ
D	型式	X	Y	型式	X	Y	型式	X
06	268518	12.70	3.010	-	-	-	266078	12.70
10	268488	15.88	6.012	-	-	-	266086	15.88
13	268534	19.05	6.012	266159	19.05	7.5	266094	19.05
16	268542	22.23	6.012	266167	22.23	10.0	266108	22.23
20	268569	25.40	6.012	266175	25.40	13.0	266116	25.40
25	268577	31.75	6.012	266183	31.75	18.0	266124	31.75
32	268585	38.10	6.012	266191	38.10	22.5	266132	38.10
38	268453	44.45	6.012	266205	44.45	29.0	-	-
40	268593	46.04	6.012	-	-	-	-	-

■パンチ抜き工具818038角度付きチップ
（全リテーナー用）818046ストレートチップ
（全リテーナー用）269999ネジ付きチップ
（トゥルーポジション^®リテーナー用）

型式	タイプ
818038	角度付き
818046	ストレート
269999	ネジ付き

注文例

型式

818038

出荷日

補助ブースターリング
リテーナードリルブッシュ

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

上記以外

在庫品

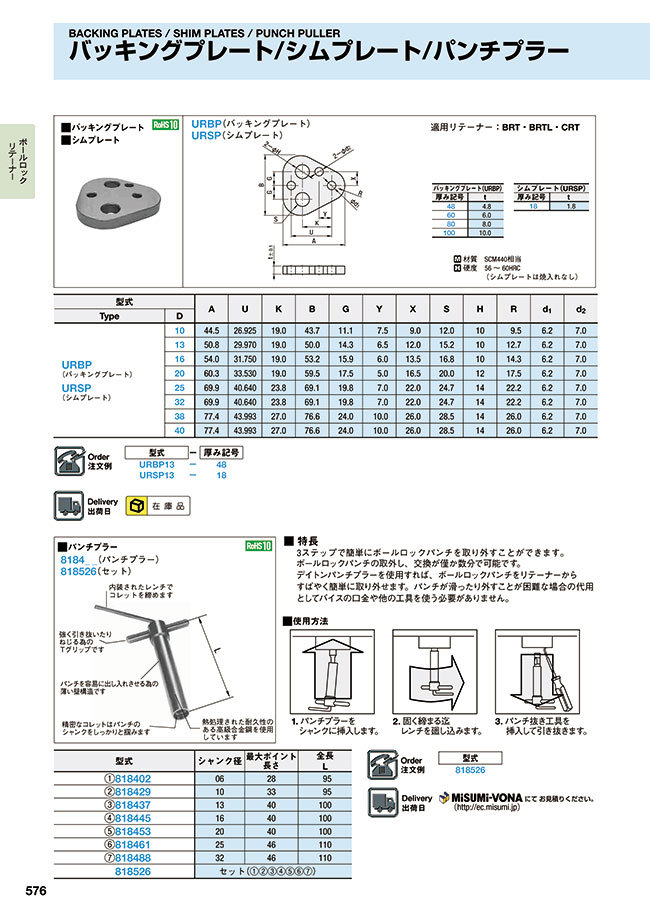

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

品名
- バッキングプラグ
- ボルト・スクリュー
- ノックピン
- ボール
- スプリング
- ドリルブッシュ
- 治具・工具
荷重
- 重荷重（ヘビー級）用
- 軽荷重（ライト級）用
適応リテーナD(mm)
- 06
- 10
- 13
- 16
- 20
- 25
- 32
- 38
- 40
- セット
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能
5日以内

型番リスト

表示件数

型番

品名

荷重

適応リテーナD

(mm)

RoHS?

最小発注数量

バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	10	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	13	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	16	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	20	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	25	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	32	10	1個
バッキングプラグ	軽荷重（ライト級）用	13	10	1個
バッキングプラグ	軽荷重（ライト級）用	16	10	1個
バッキングプラグ	軽荷重（ライト級）用	20	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	25	10	1個
バッキングプラグ	軽荷重（ライト級）用	32	10	1個
バッキングプラグ	軽荷重（ライト級）用	38	10	1個
ドリルブッシュ	軽荷重（ライト級）用	06	10	1個
ドリルブッシュ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	10	10	1個
ドリルブッシュ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	13	10	1個
ドリルブッシュ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	16	10	1個
ドリルブッシュ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	20	10	1個
ドリルブッシュ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	25	10	1個
ドリルブッシュ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	32	10	1個
バッキングプラグ	軽荷重（ライト級）用	38	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	10	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	13	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	16	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	20	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	25	10	1個
バッキングプラグ	重荷重（ヘビー級）用 / 軽荷重（ライト級）用	32	10	1個
バッキングプラグ	重荷重（ヘビー級）用	40	10	1個
ボール	軽荷重（ライト級）用	-	10	1個
ボール	軽荷重（ライト級）用	-	10	1個
ボール	重荷重（ヘビー級）用	-	10	1個
ボール	重荷重（ヘビー級）用	-	10	1個
スプリング	軽荷重（ライト級）用	-	10	1個
スプリング	軽荷重（ライト級）用	-	10	1個
スプリング	重荷重（ヘビー級）用	-	10	1個
ボルト・スクリュー	軽荷重（ライト級）用	-	10	1個
スプリング	重荷重（ヘビー級）用	-	10	1個
ボルト・スクリュー	-	-	10	1個
ボルト・スクリュー	重荷重（ヘビー級）用	-	10	1個
スプリング	重荷重（ヘビー級）用	-	10	1個
スプリング	重荷重（ヘビー級）用	-	10	1個
スプリング	重荷重（ヘビー級）用	-	10	1個
スプリング	重荷重（ヘビー級）用	-	10	1個
治具・工具	-	-	10	1個
ボルト・スクリュー	軽荷重（ライト級）用	-	10	1個
ボルト・スクリュー	軽荷重（ライト級）用	-	10	1個
ボルト・スクリュー	重荷重（ヘビー級）用	-	10	1個
ボルト・スクリュー	軽荷重（ライト級）用	-	10	1個
ボルト・スクリュー	重荷重（ヘビー級）用	-	10	1個
ボルト・スクリュー	軽荷重（ライト級）用	-	10	1個
ノックピン	軽荷重（ライト級）用	-	10	1個
ボルト・スクリュー	重荷重（ヘビー級）用	-	10	1個
治具・工具	-	-	10	1個
治具・工具	-	-	10	1個
治具・工具	-	06	10	1個
治具・工具	-	10	10	1個
治具・工具	-	13	10	1個
治具・工具	-	16	10	1個
治具・工具	-	20	10	1個
治具・工具	-	25	10	1個
治具・工具	-	32	10	1個

通常単価(税別) (税込単価)	通常出荷日

516円 ( 568円 )	在庫品1日目当日出荷可能
516円 ( 568円 )	在庫品1日目当日出荷可能
516円 ( 568円 )	在庫品1日目当日出荷可能
516円 ( 568円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	在庫品1日目当日出荷可能
672円 ( 739円 )	在庫品1日目当日出荷可能
672円 ( 739円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
492円 ( 541円 )	5日目
492円 ( 541円 )	5日目
492円 ( 541円 )	5日目
564円 ( 620円 )	5日目
684円 ( 752円 )	5日目
828円 ( 911円 )	5日目
1,008円 ( 1,109円 )	5日目
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
744円 ( 818円 )	在庫品1日目当日出荷可能
744円 ( 818円 )	在庫品1日目当日出荷可能
744円 ( 818円 )	在庫品1日目当日出荷可能
744円 ( 818円 )	在庫品1日目当日出荷可能
816円 ( 898円 )	在庫品1日目当日出荷可能
816円 ( 898円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
60円 ( 66円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	5日目
156円 ( 172円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	5日目
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
7,656円 ( 8,422円 )	5日目
8,484円 ( 9,332円 )	5日目
9,312円 ( 10,243円 )	5日目
10,176円 ( 11,194円 )	5日目
10,968円 ( 12,065円 )	5日目
12,624円 ( 13,886円 )	5日目
17,196円 ( 18,916円 )	5日目

基本情報

ボールロック用部品/パンチ抜き工具/パンチプラーとなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロック用部品／パンチ抜き工具／パンチプラーのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ボールロック集合リテーナーのパンチ抜きに使用

満足度：4.02019/07/19

集合リテーナーの場合、パンチとパンチの隙間があまり無い為両手で抜くのは困難。作業は少々面倒だが安全に抜け取り付けも簡単。
