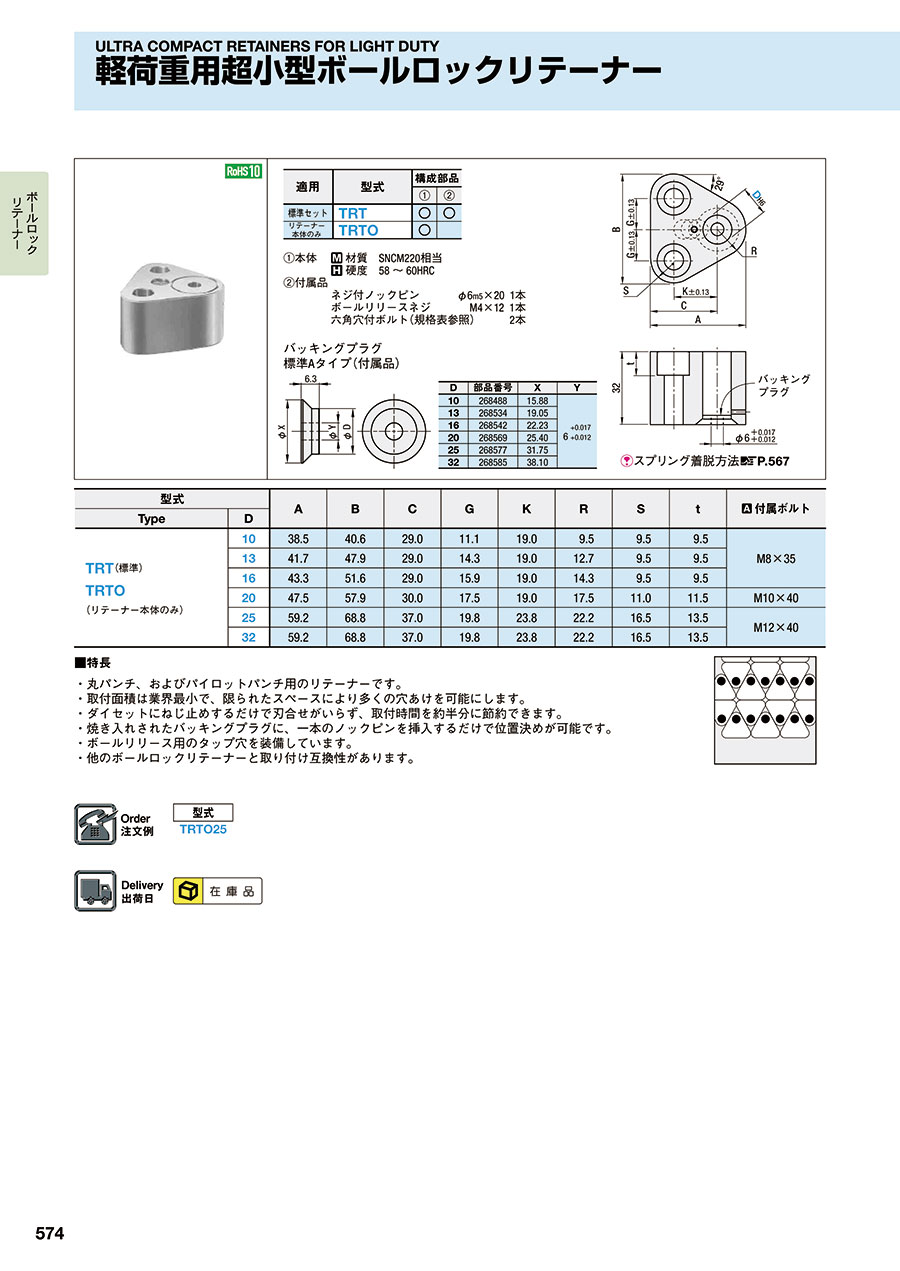

軽荷重用超小型ボールロックリテーナー
未確定：候補が12型番あります。
商品情報
外形図・製品仕様
スプリング着脱方法 P.567
| D | 部品番号 | X | Y |
|---|---|---|---|
| 10 | 268488 | 15.88 | 6 +0.017/+0.012 |
| 13 | 268534 | 19.05 | |
| 16 | 268542 | 22.23 | |
| 20 | 268569 | 25.40 | |
| 25 | 268577 | 31.75 | |
| 32 | 268585 | 38.10 |
| 適用 | 型式 | 構成部品 | |
|---|---|---|---|
| （1） | （2） | ||
| 標準セット | TRT | ○ | ○ |
| リテーナー本体のみ | TRTO | ○ | |
- （1）本体
材質：SNCM220相当
硬度：58～60HRC - （2）付属品
ネジ付ノックピン φ6m5×20 1本
ボールリリースネジ M4×12 1本
六角穴付ボルト（規格表参照） 2本
規格表
| 型式 | A | B | C | G | K | R | S | t | 付属ボルト | |
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||
| TRT（標準） TRTO（リテーナー本体のみ） | 10 | 38.5 | 40.6 | 29.0 | 11.1 | 19.0 | 9.5 | 9.5 | 9.5 | M8×35 |
| 13 | 41.7 | 47.9 | 29.0 | 14.3 | 19.0 | 12.7 | 9.5 | 9.5 | ||
| 16 | 43.3 | 51.6 | 29.0 | 15.9 | 19.0 | 14.3 | 9.5 | 9.5 | ||
| 20 | 47.5 | 57.9 | 30.0 | 17.5 | 19.0 | 17.5 | 11.0 | 11.5 | M10×40 | |
| 25 | 59.2 | 68.8 | 37.0 | 19.8 | 23.8 | 22.2 | 16.5 | 13.5 | M12×40 | |
| 32 | 59.2 | 68.8 | 37.0 | 19.8 | 23.8 | 22.2 | 16.5 | 13.5 | ||
注文例
出荷日
関連情報
■特長
- 丸パンチ、およびパイロットパンチ用のリテーナーです。
- 取付面積は業界最小で、限られたスペースにより多くの穴あけを可能にします。
- ダイセットにねじ止めするだけで刃合せがいらず、取付時間を約半分に節約できます。
- 焼き入れされたバッキングプラグに、一本のノックピンを挿入するだけで位置決めが可能です。
- ボールリリース用のタップ穴を装備しています。
- 他のボールロックリテーナーと取り付け互換性があります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
3,840円 ( 4,224円 ) | 在庫品1日目当日出荷可能 |
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
6,720円 ( 7,392円 ) | 在庫品1日目当日出荷可能 |
3,276円 ( 3,604円 ) | 在庫品1日目当日出荷可能 |
3,276円 ( 3,604円 ) | 在庫品1日目当日出荷可能 |
3,504円 ( 3,854円 ) | 在庫品1日目当日出荷可能 |
3,744円 ( 4,118円 ) | 在庫品1日目当日出荷可能 |
4,092円 ( 4,501円 ) | 在庫品1日目当日出荷可能 |
6,600円 ( 7,260円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
軽荷重用のボールロックリテーナです。バッキングプラグのみで、超小型のためリテーナとリテーナを密集させることができます。（詳細は下記特長の図をご確認ください）Dayton規格のパンチをご利用ください。
