軽荷重用ボールロックリテーナー
未確定：候補が21型番あります。
商品情報
トゥルーポジション®リテーナーの特長 P.567

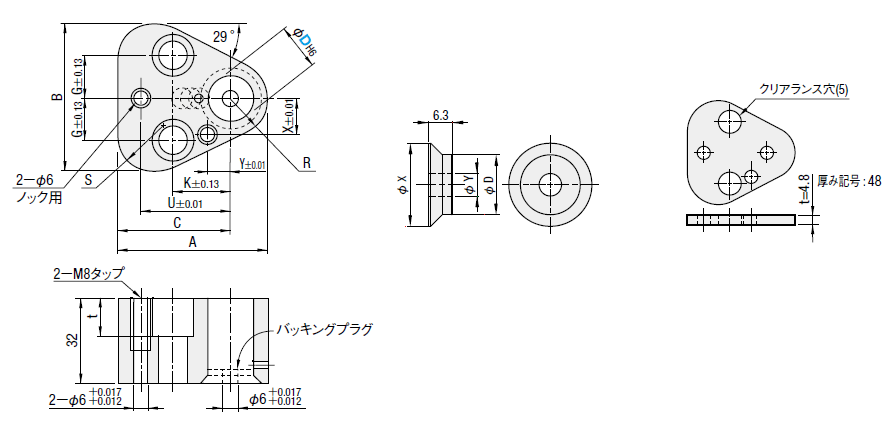

外形図・製品仕様
| D | 部品番号 | X | Y |
|---|---|---|---|
| 10 | 268488 | 15.88 | 6 +0.017/+0.012 |
| 13 | 268534 | 19.05 | |
| 16 | 268542 | 22.23 | |
| 20 | 268569 | 25.40 | |
| 25 | 268577 | 31.75 | |
| 32 | 268585 | 38.10 | |
| 38 | 268453 | 44.45 |
単品 バッキングプレート URBP／シムプレート URSP P.576
スプリング着脱方法 P.567
| 適用 | 型式 | 構成部品 | |||
|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | ||
| 標準 | CRT | ○ | ○ | ||
| バッキングプレート仕様 | CRTK | ○ | ○ | ○ | |
| リテーナー本体のみ | CRTO | ○ | |||
- （1）本体：材質 SNCM220相当／硬度 58～60HRC
- （2）付属品：ネジ付ノックピン φ6m5×20 2本／セットスクリュー M8×8 2本／ボールリリースネジ M4×12 1本／六角穴付ボルト（規格表参照） 2本
- （3）バッキングプレート：材質 SCM440相当／硬度 56～60HRC
- （4）付属品（バッキングプレート仕様）：ネジ付ノックピン φ6m5×25 2本／セットスクリュー M8×8 2本／ボールリリースネジ M4×12 1本／六角穴付ボルト（規格表参照） 2本
規格表
| 型式 | A | B | C | G | K | R | S | U | X | Y | t | 付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||
CRT（標準） CRTK（バッキングプレート仕様） CRTO（リテーナー本体のみ） | 10 | 44.5 | 43.7 | 35.0 | 11.1 | 19.0 | 9.5 | 12.0 | 26.925 | 9.0 | 7.5 | 9.5 | M8×35 | M8×45 |
| 13 | 50.8 | 50.0 | 38.1 | 14.3 | 19.0 | 12.7 | 15.2 | 29.970 | 12.0 | 6.5 | 9.5 | |||
| 16 | 54.0 | 53.2 | 39.7 | 15.9 | 19.0 | 14.3 | 16.8 | 31.750 | 13.5 | 6.0 | 9.5 | |||
| 20 | 60.3 | 59.5 | 42.8 | 17.5 | 19.0 | 17.5 | 20.0 | 33.530 | 16.5 | 5.0 | 11.5 | M10×40 | M10×50 | |
| 25 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 13.5 | M12×40 | M12×50 | |
| 32 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 13.5 | |||
| 38 | 77.4 | 76.6 | 51.4 | 24.0 | 27.0 | 26.0 | 28.5 | 43.993 | 26.0 | 10.0 | 13.5 | |||
バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
3,840円 ( 4,224円 ) | 在庫品1日目当日出荷可能 |
4,080円 ( 4,488円 ) | 在庫品1日目当日出荷可能 |
4,560円 ( 5,016円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
5,280円 ( 5,808円 ) | 在庫品1日目当日出荷可能 |
4,668円 ( 5,135円 ) | 在庫品1日目当日出荷可能 |
4,668円 ( 5,135円 ) | 在庫品1日目当日出荷可能 |
4,908円 ( 5,399円 ) | 在庫品1日目当日出荷可能 |
5,196円 ( 5,716円 ) | 在庫品1日目当日出荷可能 |
5,760円 ( 6,336円 ) | 在庫品1日目当日出荷可能 |
6,828円 ( 7,511円 ) | 在庫品1日目当日出荷可能 |
6,960円 ( 7,656円 ) | 在庫品1日目当日出荷可能 |
3,516円 ( 3,868円 ) | 在庫品1日目当日出荷可能 |
3,516円 ( 3,868円 ) | 在庫品1日目当日出荷可能 |
3,744円 ( 4,118円 ) | 在庫品1日目当日出荷可能 |
3,984円 ( 4,382円 ) | 在庫品1日目当日出荷可能 |
4,452円 ( 4,897円 ) | 在庫品1日目当日出荷可能 |
5,160円 ( 5,676円 ) | 在庫品1日目当日出荷可能 |
5,160円 ( 5,676円 ) | 在庫品1日目当日出荷可能 |
軽荷重用ボールロックリテーナーのレビュー
自動車金型のピアスに使用
3
3.02019/08/07
ドアインナー 等でパンチの数は多い時にボールロックピアスパンチと一緒に使用。通常のツバ付きのピアスパンチとリテーナーでは...もっと読む
1人が参考にしています。
