プレス金型部品技術窓口

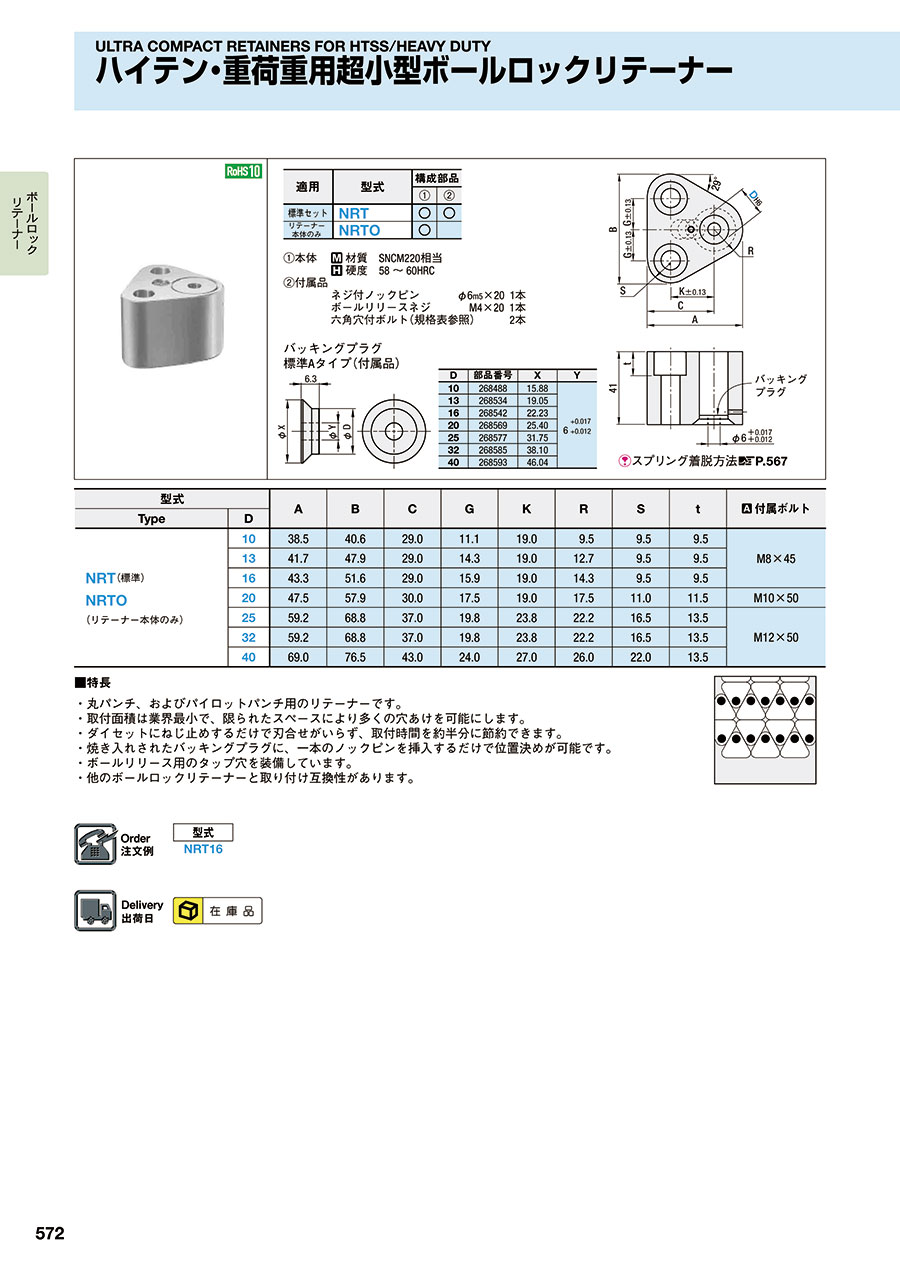

ハイテン・重荷重用超小型ボールロックリテーナー
未確定：候補が14型番あります。
商品情報
外形図・製品仕様
スプリング着脱方法 P.567
| D | 部品番号 | X | Y |
|---|---|---|---|
| 10 | 268488 | 15.88 | 6 +0.017/0.012 |
| 13 | 268534 | 19.05 | |
| 16 | 268542 | 22.23 | |
| 20 | 268569 | 25.40 | |
| 25 | 268577 | 31.75 | |
| 32 | 268585 | 38.10 | |
| 40 | 268593 | 46.04 |
| 適用 | 型式 | 構成部品 | |
|---|---|---|---|
| （1） | （2） | ||
| 標準セット | NRT | ○ | ○ |
| リテーナー本体のみ | NRTO | ○ | |
（1）本体
材質 SNCM220相当
硬度 58～60HRC
（2）付属品
ネジ付ノックピン φ6m5×20 1本
ボールリリースネジ M4×20 1本
六角穴付ボルト（規格表参照） 2本
規格表
| 型式 | A | B | C | G | K | R | S | t | 付属ボルト | |
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||
| NRT（標準） NRTO （リテーナー本体のみ） | 10 | 38.5 | 40.6 | 29.0 | 11.1 | 19.0 | 9.5 | 9.5 | 9.5 | M8×45 |
| 13 | 41.7 | 47.9 | 29.0 | 14.3 | 19.0 | 12.7 | 9.5 | 9.5 | ||
| 16 | 43.3 | 51.6 | 29.0 | 15.9 | 19.0 | 14.3 | 9.5 | 9.5 | ||
| 20 | 47.5 | 57.9 | 30.0 | 17.5 | 19.0 | 17.5 | 11.0 | 11.5 | M10×50 | |
| 25 | 59.2 | 68.8 | 37.0 | 19.8 | 23.8 | 22.2 | 16.5 | 13.5 | M12×50 | |
| 32 | 59.2 | 68.8 | 37.0 | 19.8 | 23.8 | 22.2 | 16.5 | 13.5 | ||
| 40 | 69.0 | 76.5 | 43.0 | 24.0 | 27.0 | 26.0 | 22.0 | 13.5 | ||
注文例
出荷日
関連情報
■特長
- 丸パンチ、およびパイロットパンチ用のリテーナーです。
- 取付面積は業界最小で、限られたスペースにより多くの穴あけを可能にします。
- ダイセットにねじ止めするだけで刃合せがいらず、取付時間を約半分に節約できます。
- 焼き入れされたバッキングプラグに、一本のノックピンを挿入するだけで位置決めが可能です。
- ボールリリース用のタップ穴を装備しています。
- 他のボールロックリテーナーと取り付け互換性があります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
5,064円 ( 5,570円 ) | 在庫品1日目当日出荷可能 |
5,892円 ( 6,481円 ) | 在庫品1日目当日出荷可能 |
6,480円 ( 7,128円 ) | 在庫品1日目当日出荷可能 |
7,260円 ( 7,986円 ) | 在庫品1日目当日出荷可能 |
8,268円 ( 9,095円 ) | 在庫品1日目当日出荷可能 |
8,268円 ( 9,095円 ) | 在庫品1日目当日出荷可能 |
4,536円 ( 4,990円 ) | 在庫品1日目当日出荷可能 |
4,968円 ( 5,465円 ) | 在庫品1日目当日出荷可能 |
5,796円 ( 6,376円 ) | 在庫品1日目当日出荷可能 |
6,384円 ( 7,022円 ) | 在庫品1日目当日出荷可能 |
7,152円 ( 7,867円 ) | 在庫品1日目当日出荷可能 |
8,148円 ( 8,963円 ) | 在庫品1日目当日出荷可能 |
8,148円 ( 8,963円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハイテン・重荷重用のボールロックリテーナです。バッキングプラグのみで、超小型のためリテーナとリテーナを密集させることができます。（詳細は下記特長の図をご確認ください）Dayton規格のパンチをご利用ください。
