ハイテン・重荷重用ボールロックリテーナー（BRTB・BRTBO）
- 通常単価(税別)
- 5,100円～10,428円
- 税込単価
- 5,610円～11,471円
ハイテン・重荷重用のボールロックリテーナです。バッキングプレートと一体型の仕様...
詳細情報を確認する- 種別
- ヘビー級パンチ用
商品情報
[ ! ]トゥルーポジション®リテーナーの特長>>P.567

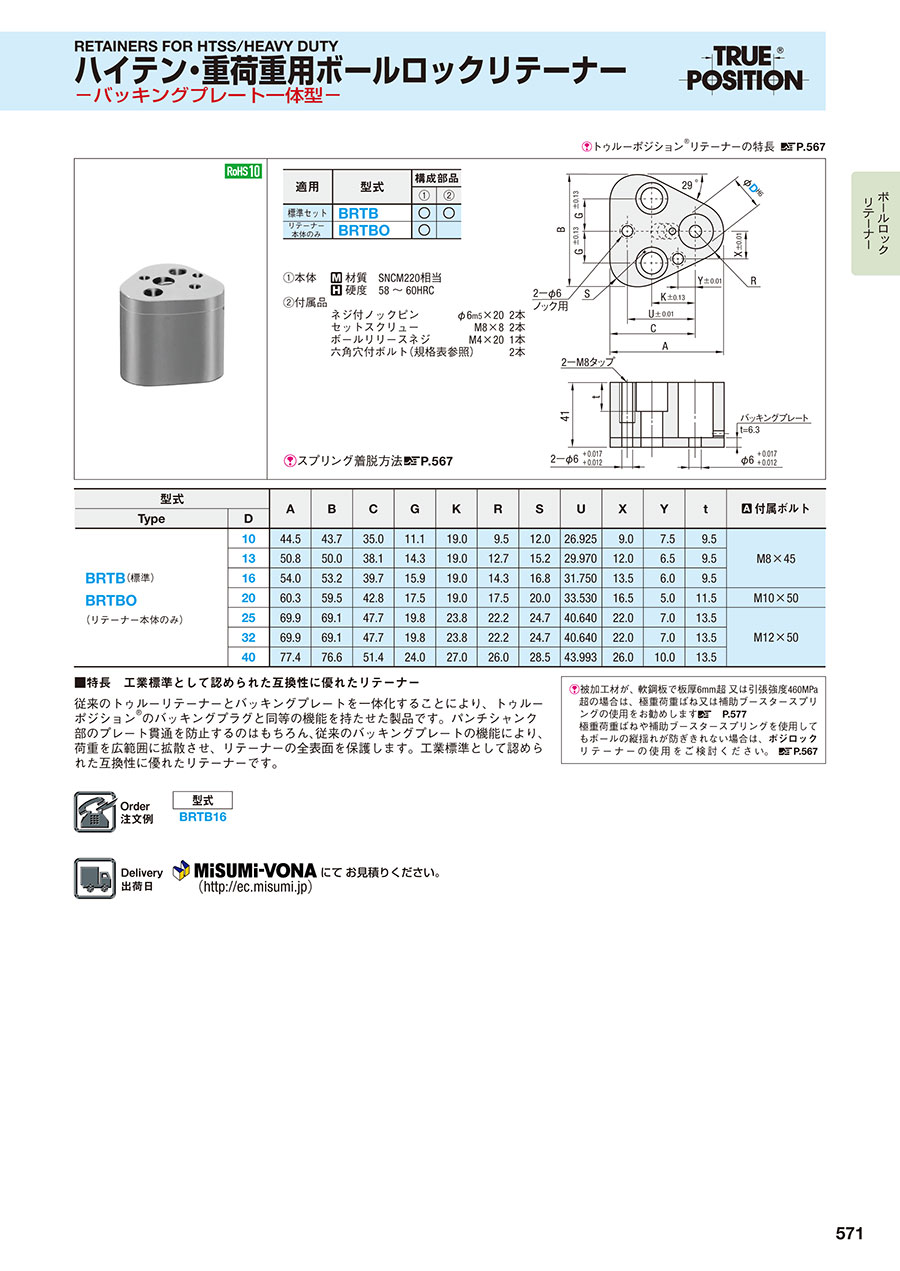

外形図・製品仕様
| 適用 | 型式 | 構成部品 | |
|---|---|---|---|
| （1） | （2） | ||
| 標準セット | BRTB | ○ | ○ |
| リテーナー本体のみ | BRTBO | ○ | |
[ M ]材質 SNCM220相当
[ H ]硬度 58～60HRC
（2）付属品
ネジ付ノックピン φ6m5×20 2本
セットスクリュー M8×8 2本
ボールリリースネジ M4×20 1本
六角穴付ボルト（規格表参照） 2本
[ ! ]スプリング着脱方法>> P.567
規格表
| 型式 | A | B | C | G | K | R | S | U | X | Y | t | [ A ]付属ボルト | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||
| BRTB（標準） BRTBO （リテーナー本体のみ） | 10 | 44.5 | 43.7 | 35.0 | 11.1 | 19.0 | 9.5 | 12.0 | 26.925 | 9.0 | 7.5 | 9.5 | M8×45 |
| 13 | 50.8 | 50.0 | 38.1 | 14.3 | 19.0 | 12.7 | 15.2 | 29.970 | 12.0 | 6.5 | 9.5 | ||
| 16 | 54.0 | 53.2 | 39.7 | 15.9 | 19.0 | 14.3 | 16.8 | 31.750 | 13.5 | 6.0 | 9.5 | ||
| 20 | 60.3 | 59.5 | 42.8 | 17.5 | 19.0 | 17.5 | 20.0 | 33.530 | 16.5 | 5.0 | 11.5 | M10×50 | |
| 25 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 13.5 | M12×50 | |
| 32 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 13.5 | ||
| 40 | 77.4 | 76.6 | 51.4 | 24.0 | 27.0 | 26.0 | 28.5 | 43.993 | 26.0 | 10.0 | 13.5 | ||
注文例
| 型式 |
| BRTB16 |
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
関連情報
[ ! ]被加工材が、軟鋼板で板厚6mm超又は引張強度460MPa超の場合は、極重荷重ばね又は補助ブースタースプリングの使用をお勧めします。>> P.577
極重荷重ばねや補助ブースタースプリングを使用してもボールの縦揺れが防ぎきれない場合は、ポジロックリテーナーの使用をご検討ください。>> P.567
■特長 工業標準として認められた互換性に優れたリテーナー
従来のトゥルーリテーナーとバッキングプレートを一体化することにより、トゥルーポジション®のバッキングプラグと同等の機能を持たせた製品です。パンチシャンク部のプレート貫通を防止するのはもちろん、従来のバッキングプレートの機能により、荷重を広範囲に拡散させ、リテーナーの全表面を保護します。工業標準として認められた互換性に優れたリテーナーです。
