軽荷重用刃先大レギュラーパンチとなります。材質はハイス鋼です。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

※シャンク径よりも刃先が大きいレギュラーパンチです。

外形図・製品仕様

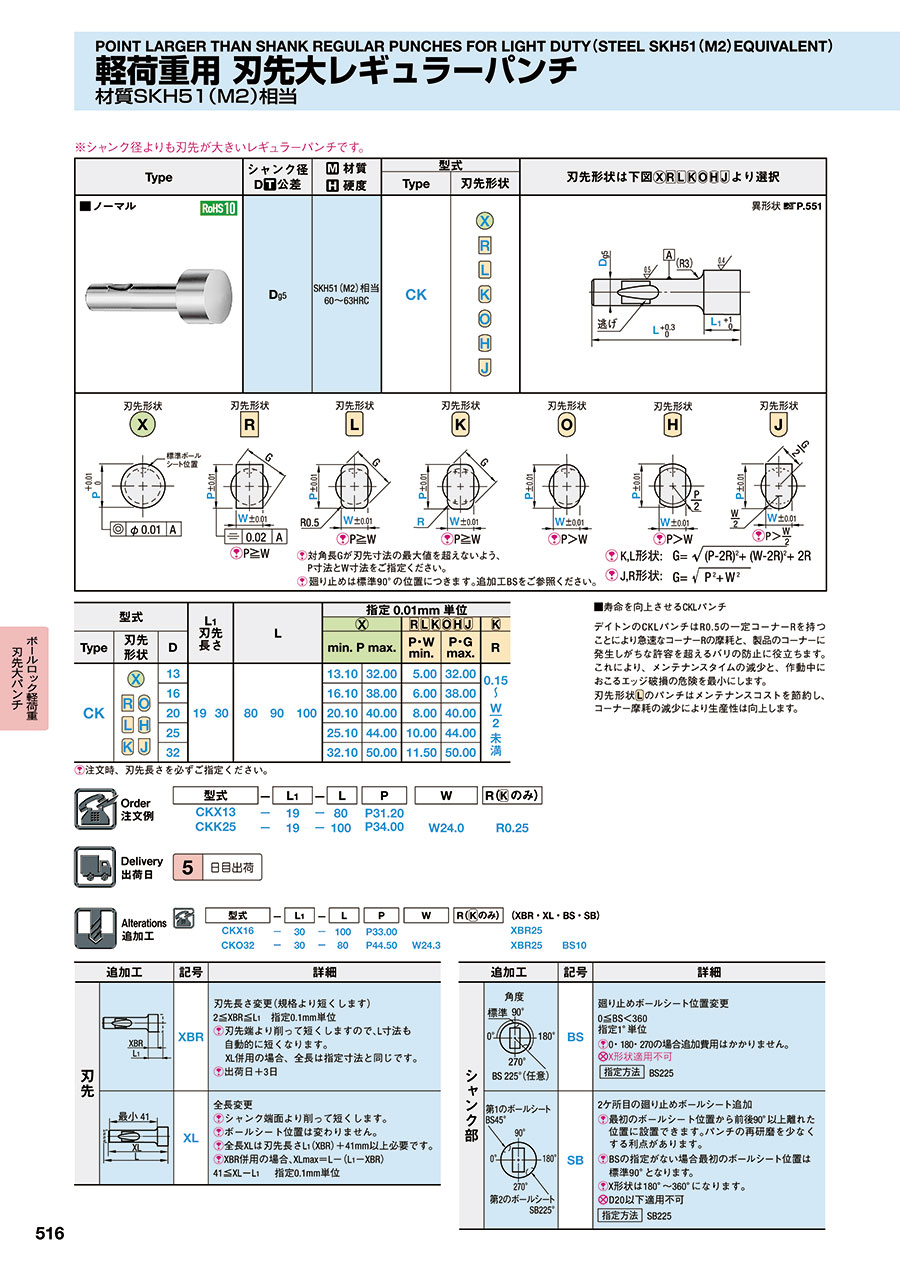

軽荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当外形図all_114

P.551

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_g5	SKH51（M2）相当 60～63HRC	CK

軽荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当外形図all_115

軽荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当外形図all_116

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をご指定ください。
廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

型式			L₁ 刃先長さ		L	指定0.01mm単位
型式
Type	刃先形状	D				min. P max.		P・W min.	P・G max.	R
CK		13	19	30	80 90 100	13.10	32.00	5.00	32.00
		16				16.10	38.00	6.00	38.00
		20				20.10	40.00	8.00	40.00
		25				25.10	44.00	10.00	44.00
		32				32.10	50.00	11.50	50.00

注文時、刃先長さを必ずご指定ください。

注文例

出荷日

追加工

型番リスト

表示件数

型番

CKH13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CKH16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CKH20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CKH25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CKH32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CKJ13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CKJ16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CKJ20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CKJ25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CKJ32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CKK13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] R[0.15-16/0.01]

CKK16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] R[0.15-19/0.01]

CKK20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] R[0.15-20/0.01]

CKK25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] R[0.15-22/0.01]

CKK32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] R[0.15-25/0.01]

CKL13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CKL16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CKL20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CKL25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CKL32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CKO13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CKO16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CKO20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CKO25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CKO32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CKR13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CKR16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CKR20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CKR25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CKR32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CKX13-[19,30]-[80,90,100] P[13.1-32/0.01]

CKX16-[19,30]-[80,90,100] P[16.1-38/0.01]

CKX20-[19,30]-[80,90,100] P[20.1-40/0.01]

CKX25-[19,30]-[80,90,100] P[25.1-44/0.01]

CKX32-[19,30]-[80,90,100] P[32.1-50/0.01]

刃先形状

D(シャンク径)

(mm)

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
両側欠円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
両側欠円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
両側欠円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
両側欠円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
欠楕円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
欠楕円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
欠楕円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
欠楕円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
欠楕円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
角R長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	0.15 ～ 16	10	1個
角R長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	0.15 ～ 19	10	1個
角R長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	0.15 ～ 20	10	1個
角R長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	0.15 ～ 22	10	1個
角R長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	0.15 ～ 25	10	1個
角R固定長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
角R固定長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
角R固定長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
角R固定長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
角R固定長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
楕円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
楕円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
楕円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
楕円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
楕円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
丸形	13	19 ～ 30	80 ～ 100	13.1 ～ 32	-	-	10	1個
丸形	16	19 ～ 30	80 ～ 100	16.1 ～ 38	-	-	10	1個
丸形	20	19 ～ 30	80 ～ 100	20.1 ～ 40	-	-	10	1個
丸形	25	19 ～ 30	80 ～ 100	25.1 ～ 44	-	-	10	1個
丸形	32	19 ～ 30	80 ～ 100	32.1 ～ 50	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

軽荷重用刃先大レギュラーパンチとなります。材質はハイス鋼です。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
