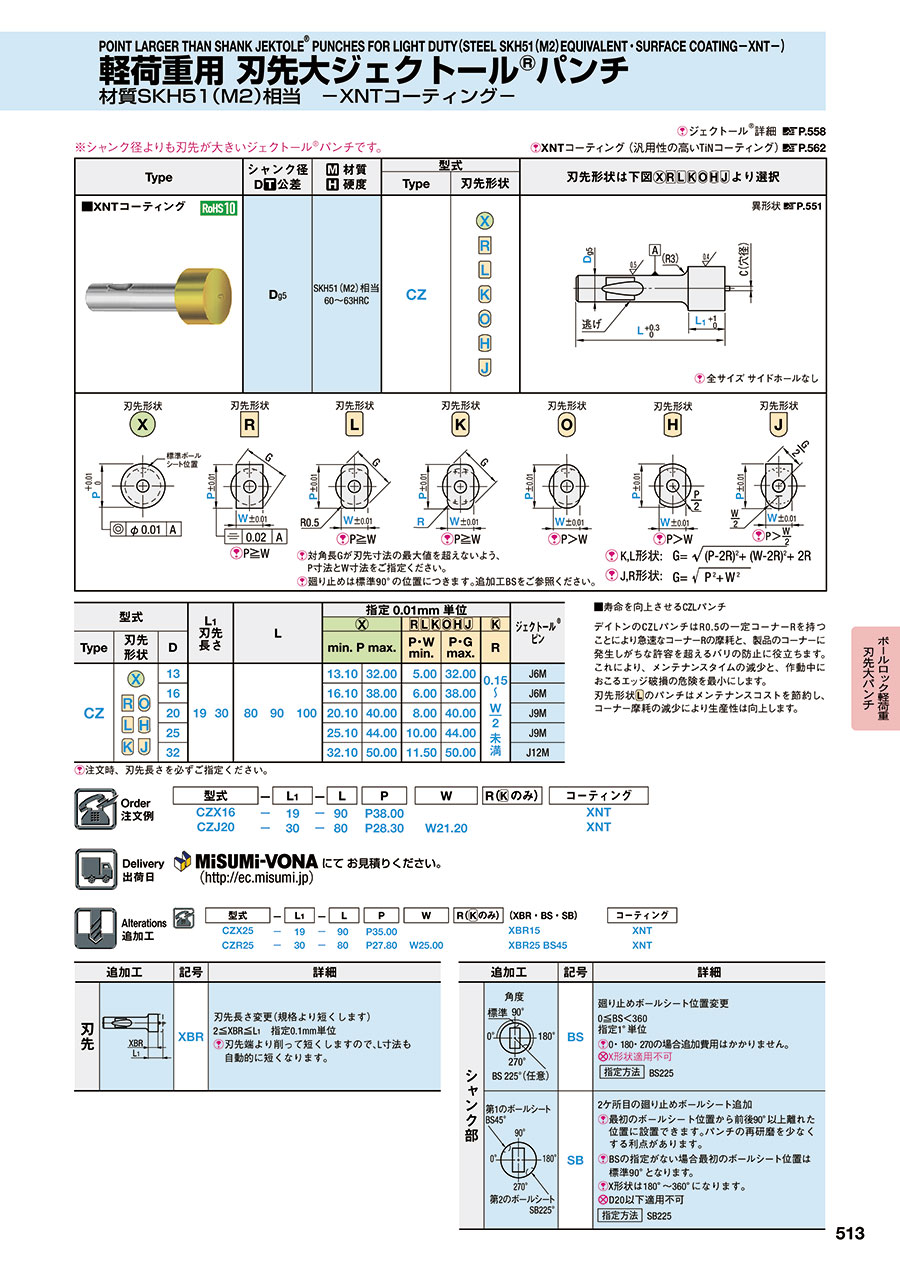

軽荷重用刃先大ジェクトール®パンチ SKH51(M2)相当－TiNコーティング－

※シャンク径よりも刃先が大きいジェクトール®パンチです。
[ ! ]ジェクトール®詳細>> P.558
[ ! ]XNTコーティング（汎用性の高いTiNコーティング）>> P.562

外形図・製品仕様

刃先形状は下図 より選択

異形状>>こちら

>> P.551

[ ! ]全サイズサイドホールなし

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W

[ ! ]P>	W
	2

[ ! ]K,L形状: G= [ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L1	-	L		P		W		R( のみ)		コーティング
CZX16	-	19	-	90		P38.00						XNT
CZJ20	-	30	-	80		P28.30		W21.20				XNT

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

-

L1

-

L

P

W

R( のみ)

(XBR・BS・SB)

コーティング

CZX25

-

19

-

90

P35.00

XBR15

XNT

CZR25

-

30

-

80

P27.80

W25.00

XBR25  BS45

XNT

追加工		記号	詳細
刃先		XBR	刃先長さ変更(規格より短くします) 2≦XBR≦L1　指定0.1mm単位 [ ! ]刃先端より削って短くしますので、L寸法も      自動的に短くなります。

追加工		記号	詳細
シャンク部	角度	BS	廻り止めボールシート位置変更 0≦BS＜360 指定1°単位　 [ ! ]0・180・270の場合追加費用はかかりません。 [ NG ]X形状適用不可 指定方法 BS225
		SB	2ケ所目の廻り止めボールシート追加 [ ! ]最初のボールシート位置から前後90°以上離れた      位置に設置できます。パンチの再研磨を少なく      する利点があります。 [ ! ]BSの指定がない場合最初のボールシート位置は      標準90°となります。 [ ! ]X形状は180°〜360°になります。 [ NG ]D20以下適用不可 指定方法 SB225

関連情報

■寿命を向上させるCZLパンチ
デイトンのCZLパンチはR0.5の一定コーナーRを持つことにより急速なコーナーRの摩耗と、製品のコーナーに発生しがちな許容を超えるバリの防止に役立ちます。
これにより、メンテナンスタイムの減少と、作動中におこるエッジ破損の危険を最小にします。
刃先形状のパンチはメンテナンスコストを節約し、コーナー摩耗の減少により生産性は向上します。
