軽荷重用シャンク径より大きな刃先のジェクトール®パンチ材質SKH51(M2)相当

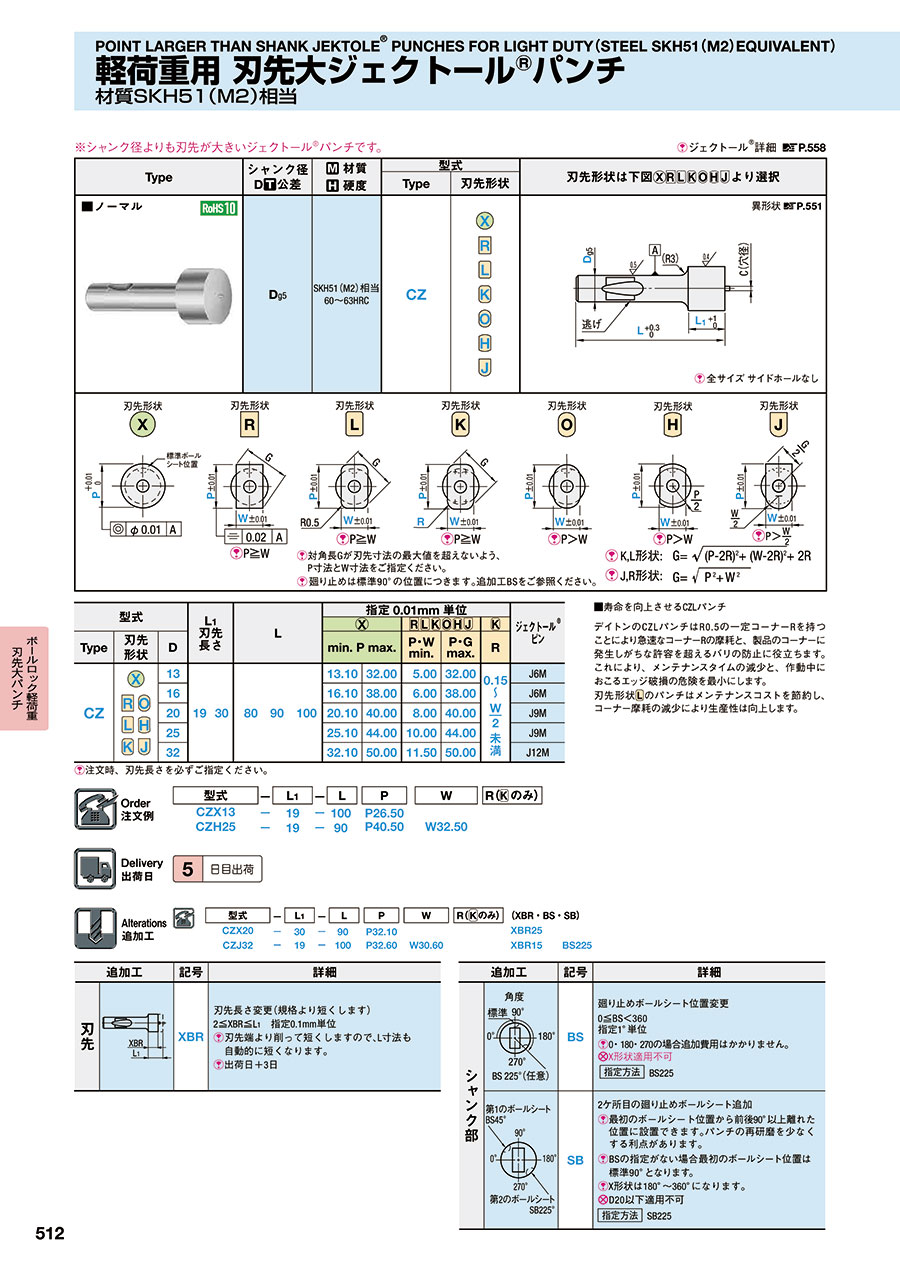

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：2 日目～

軽荷重用刃先大ジェクトール®パンチです。材質はハイス鋼です。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

※シャンク径よりも刃先が大きいジェクトール®パンチです。
ジェクトール®詳細 P.558

外形図・製品仕様

軽荷重用シャンク径より大きな刃先のジェクトールRパンチ材質SKH51(M2)相当外形図01

P.551

全サイズサイドホールなし

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_g5	SKH51（M2）相当 60～63HRC	CZ

軽荷重用シャンク径より大きな刃先のジェクトールRパンチ材質SKH51(M2)相当外形図02

軽荷重用シャンク径より大きな刃先のジェクトールRパンチ材質SKH51(M2)相当外形図03

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

型式			L₁ 刃先長さ		L	指定0.01mm単位					ジェクトール®ピン
型式
Type	刃先形状	D				min.P max.		P・W min.	P・G max.	R
CZ		13	19	30	80 90 100	13.10	32.00	5.00	32.00		J6M
		16				16.10	38.00	6.00	38.00		J6M
		20				20.10	40.00	8.00	40.00		J9M
		25				25.10	44.00	10.00	44.00		J9M
		32				32.10	50.00	11.50	50.00		J12M

注文時、刃先長さを必ずご指定ください。

注文例

出荷日

追加工

型番リスト

表示件数

型番

CZH13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CZH16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CZH20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CZH25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CZH32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CZJ13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CZJ16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CZJ20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CZJ25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CZJ32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CZK13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] R[0.15-16/0.01]

CZK16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] R[0.15-19/0.01]

CZK20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] R[0.15-20/0.01]

CZK25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] R[0.15-22/0.01]

CZK32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] R[0.15-25/0.01]

CZL13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CZL16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CZL20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CZL25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CZL32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CZO13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CZO16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CZO20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CZO25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CZO32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CZR13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01]

CZR16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01]

CZR20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01]

CZR25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01]

CZR32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01]

CZX13-[19,30]-[80,90,100] P[13.1-32/0.01]

CZX16-[19,30]-[80,90,100] P[16.1-38/0.01]

CZX20-[19,30]-[80,90,100] P[20.1-40/0.01]

CZX25-[19,30]-[80,90,100] P[25.1-44/0.01]

CZX32-[19,30]-[80,90,100] P[32.1-50/0.01]

刃先形状

D(シャンク径)

(mm)

ジェクトールピン

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
両側欠円形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
両側欠円形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
両側欠円形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
両側欠円形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
欠楕円形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
欠楕円形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
欠楕円形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
欠楕円形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
欠楕円形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
角R長方形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	0.15 ～ 16	10	1個
角R長方形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	0.15 ～ 19	10	1個
角R長方形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	0.15 ～ 20	10	1個
角R長方形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	0.15 ～ 22	10	1個
角R長方形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	0.15 ～ 25	10	1個
角R固定長方形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
角R固定長方形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
角R固定長方形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
角R固定長方形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
角R固定長方形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
楕円形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
楕円形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
楕円形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
楕円形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
楕円形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
長方形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
長方形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
長方形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
長方形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
長方形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
丸形	13	J6M	19 ～ 30	80 ～ 100	13.1 ～ 32	-	-	10	1個
丸形	16	J6M	19 ～ 30	80 ～ 100	16.1 ～ 38	-	-	10	1個
丸形	20	J9M	19 ～ 30	80 ～ 100	20.1 ～ 40	-	-	10	1個
丸形	25	J9M	19 ～ 30	80 ～ 100	25.1 ～ 44	-	-	10	1個
丸形	32	J12M	19 ～ 30	80 ～ 100	32.1 ～ 50	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

軽荷重用刃先大ジェクトール®パンチです。材質はハイス鋼です。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
