ハイテン・重荷重用レギュラーパイロット SKH51(M2)相当－TiCNコーティング－
未確定：候補が14型番あります。
商品情報
XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング） P.562

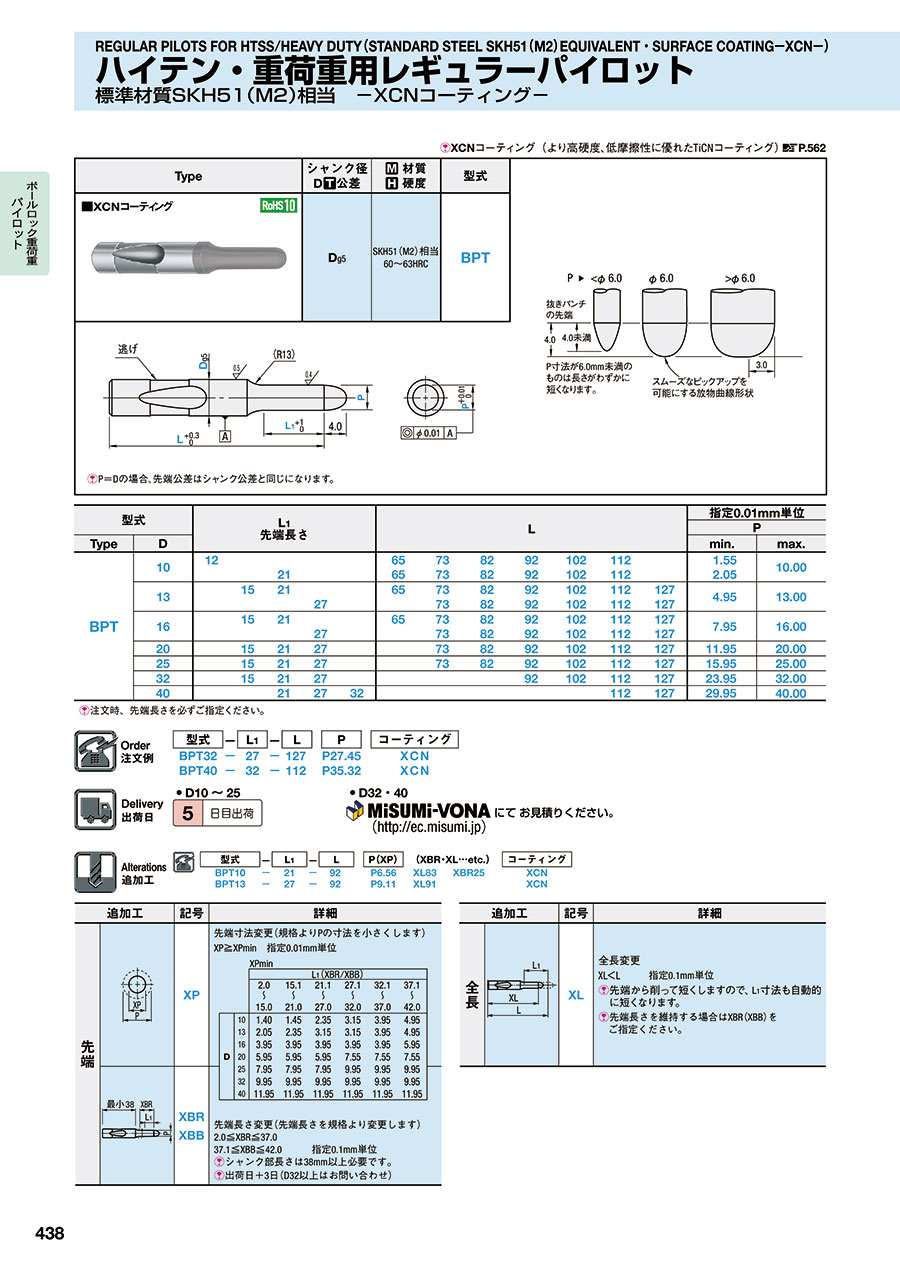

外形図・製品仕様
P=Dの場合、先端公差はシャンク公差と同じになります。
| シャンク径 D公差 | 材質 硬度 | 型式 |
|---|---|---|
| Dg5 | SKH51（M2）相当 60～63HRC | BPT |
規格表
| 型式 | L1 先端長さ | L | 指定0.01mm単位 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | |||||||||||||||
| Type | D | min. | max. | ||||||||||||
| BPT | 10 | 12 | 65 | 73 | 82 | 92 | 102 | 112 | 1.55 | 10.00 | |||||
| 21 | 65 | 73 | 82 | 92 | 102 | 112 | 2.05 | ||||||||
| 13 | 15 | 21 | 65 | 73 | 82 | 92 | 102 | 112 | 127 | 4.95 | 13.00 | ||||
| 27 | 73 | 82 | 92 | 102 | 112 | 127 | |||||||||
| 16 | 15 | 21 | 65 | 73 | 82 | 92 | 102 | 112 | 127 | 7.95 | 16.00 | ||||
| 27 | 73 | 82 | 92 | 102 | 112 | 127 | |||||||||
| 20 | 15 | 21 | 27 | 73 | 82 | 92 | 102 | 112 | 127 | 11.95 | 20.00 | ||||
| 25 | 15 | 21 | 27 | 73 | 82 | 92 | 102 | 112 | 127 | 15.95 | 25.00 | ||||
| 32 | 15 | 21 | 27 | 92 | 102 | 112 | 127 | 23.95 | 32.00 | ||||||
| 40 | 21 | 27 | 32 | 112 | 127 | 29.95 | 40.00 | ||||||||
注文時、先端長さを必ずご指定ください。
注文例
出荷日
- D32・40
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
