プレス金型部品技術窓口

絞り込み条件

未確定：候補が42型番あります。

刃先形状
~mm
D(シャンク径)(mm)
~mm
- 13
- 16
- 20
- 25
- 32
- 40
Ｌ1 （刃先長さ）(mm)
~mm
- 19
- 30
Ｌ（全長）(mm)
~mm
- 80
- 90
- 100
Ｐ（刃先寸法）(mm)
~mm
[5-56/0.01mm単位]
Ｗ（刃先寸法）(mm)
~mm
[5-56/0.01mm単位]
Ｒ（刃先寸法）(mm)
~mm
[0.15-28/0.01mm単位]
CAD
- 2D
- 3D
出荷日
- すべて
- 6日以内

DAYTON

ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－XNAコーティング－

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－TiCNコーティング－

通常出荷日：7 日目

XNAコーティングのハイテン・重荷重用刃先大ジェクトール®パンチです。材質はハ...

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

※シャンク径よりも刃先が大きいレギュラーパンチです。
XNAコーティング（高硬度と耐熱性を特徴とする窒化アルミクロムコーティング） P.562

外形図・製品仕様

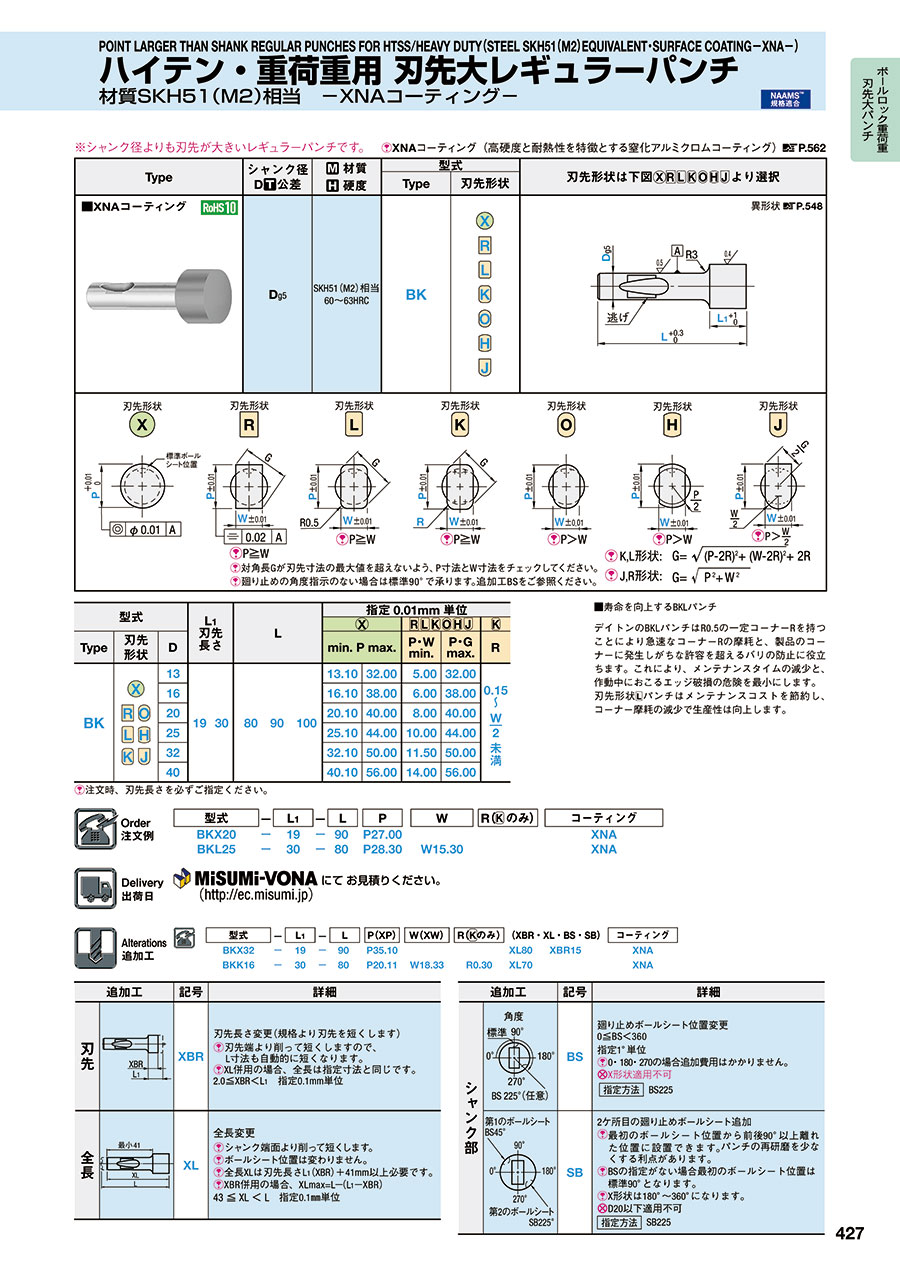

ハイテン・重荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当－XNAコーティング－外形図01

P.548

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状
D_g5	SKH51（M2）相当 60～63HRC	BK

ハイテン・重荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当－XNAコーティング－外形図all_115

ハイテン・重荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当－XNAコーティング－外形図all_116

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
廻り止めの角度指示のない場合は標準90°で承ります。追加工BSをご参照ください。

規格表

型式			L₁ 刃先長さ		L	指定0.01mm単位
型式
Type	刃先形状	D				min. P max.		P・W min.	P・G max.	R
BK		13	19	30	80 90 100	13.10	32.00	5.00	32.00
		16				16.10	38.00	6.00	38.00
		20				20.10	40.00	8.00	40.00
		25				25.10	44.00	10.00	44.00
		32				32.10	50.00	11.50	50.00
		40				40.10	56.00	14.00	56.00

注文時、刃先長さを必ずご指定ください。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型番リスト

表示件数

型番

BKH13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BKH16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BKH20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BKH25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BKH32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BKH40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BKJ13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BKJ16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BKJ20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BKJ25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BKJ32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BKJ40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BKK13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] R[0.15-16/0.01] XNA

BKK16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] R[0.15-19/0.01] XNA

BKK20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] R[0.15-20/0.01] XNA

BKK25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] R[0.15-22/0.01] XNA

BKK32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] R[0.15-25/0.01] XNA

BKK40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] R[0.15-28/0.01] XNA

BKL13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BKL16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BKL20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BKL25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BKL32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BKL40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BKO13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BKO16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BKO20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BKO25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BKO32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BKO40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BKR13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BKR16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BKR20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BKR25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BKR32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BKR40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BKX13-[19,30]-[80,90,100] P[13.1-32/0.01] XNA

BKX16-[19,30]-[80,90,100] P[16.1-38/0.01] XNA

BKX20-[19,30]-[80,90,100] P[20.1-40/0.01] XNA

BKX25-[19,30]-[80,90,100] P[25.1-44/0.01] XNA

BKX32-[19,30]-[80,90,100] P[32.1-50/0.01] XNA

BKX40-[19,30]-[80,90,100] P[40.1-56/0.01] XNA

刃先形状

D(シャンク径)

(mm)

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
両側欠円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
両側欠円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
両側欠円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
両側欠円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
両側欠円形	40	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
欠楕円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
欠楕円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
欠楕円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
欠楕円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
欠楕円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
欠楕円形	40	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
角R長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	0.15 ～ 16	10	1個
角R長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	0.15 ～ 19	10	1個
角R長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	0.15 ～ 20	10	1個
角R長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	0.15 ～ 22	10	1個
角R長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	0.15 ～ 25	10	1個
角R長方形	40	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	0.15 ～ 28	10	1個
角R固定長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
角R固定長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
角R固定長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
角R固定長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
角R固定長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
角R固定長方形	40	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
楕円形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
楕円形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
楕円形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
楕円形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
楕円形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
楕円形	40	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
長方形	13	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
長方形	16	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
長方形	20	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
長方形	25	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
長方形	32	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
長方形	40	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
丸形	13	19 ～ 30	80 ～ 100	13.1 ～ 32	-	-	10	1個
丸形	16	19 ～ 30	80 ～ 100	16.1 ～ 38	-	-	10	1個
丸形	20	19 ～ 30	80 ～ 100	20.1 ～ 40	-	-	10	1個
丸形	25	19 ～ 30	80 ～ 100	25.1 ～ 44	-	-	10	1個
丸形	32	19 ～ 30	80 ～ 100	32.1 ～ 50	-	-	10	1個
丸形	40	19 ～ 30	80 ～ 100	40.1 ～ 56	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

XNAコーティングのハイテン・重荷重用刃先大ジェクトール®パンチです。材質はハイス鋼です。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－XNAコーティング－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－XNAコーティング－	ハイテン・重荷重用刃先大ジェクトール®パンチ SKH51(M2)相当－XNAコーティング－	ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－TiCNコーティング－	ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－TiNコーティング－	ハイテン・重荷重用刃先大ジェクトール®パンチ SKH51(M2)相当－TiCNコーティング－	ハイテン・重荷重用刃先大ジェクトール®パンチ SKH51(M2)相当－TiNコーティング－
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	6日目	6日目	7日目	8日目	7日目	9日目
種別	ショルダー（レギュラー）	ジェクタ（ジェクトール）	ショルダー（レギュラー）	ショルダー（レギュラー）	ジェクタ（ジェクトール）	ジェクタ（ジェクトール）
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	XNAコーティング	XNAコーティング	TiCN（XCN)コーティング	TiN（XNT）コーティング	TiCN（XCN)コーティング	TiN（XNT）コーティング
荷重	重荷重用	重荷重用	重荷重用	重荷重用	重荷重用	重荷重用
