ハイテン・重荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・重荷重用レギュラーパンチ標準材質SKH51(M2)相当・指定材質粉末ハイス鋼

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・重荷重用刃先大レギュラーパンチ SKH51(M2)相当－XNAコーティング－

通常出荷日：6 日目

ハイテン・重荷重用刃先大レギュラー®パンチです。材質はハイス鋼です。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

※シャンク径よりも刃先が大きいレギュラーパンチです。

外形図・製品仕様

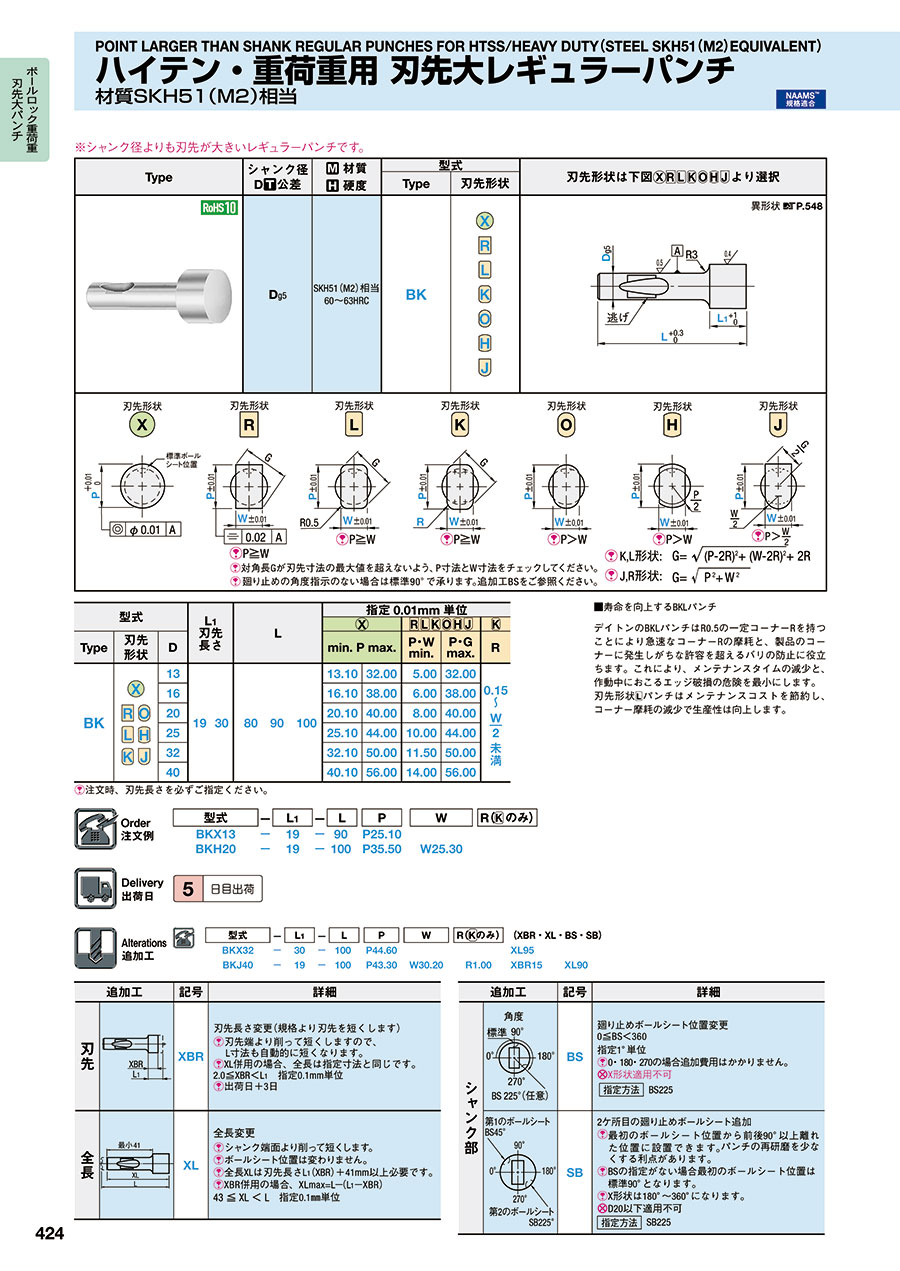

ハイテン・重荷重用シャンク径より大きな刃先のレギュラーパンチ材質SKH51(M2)相当外形図01
