ハイテン・重荷重用刃先大ジェクトール®パンチ SKH51(M2)相当－XNAコーティング－

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・重荷重用シャンク径より大きな刃先のジェクトール®パンチ材質SKH51(M2)相当

通常出荷日：5 日目

XNAコーティングのハイテン・重荷重用刃先大ジェクトール®パンチです。材質はハ...

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

※シャンク径よりも刃先が大きいジェクトール®パンチです。

ジェクトール®詳細 P.558

XNAコーティング（高硬度と耐熱性を特徴とする窒化アルミクロムコーティング） P.562

外形図・製品仕様

ハイテン・重荷重用シャンク径より大きな刃先のジェクトール®パンチ材質SKH51(M2)相当－XNAコーティング－外形図1

P.548

全サイズサイドホールなし

シャンク径 D差	材質硬度	型式
シャンク径 D差	材質硬度	Type	刃先形状
D_g5	SKH51（M2）相当 60～63HRC	BZ

ハイテン・重荷重用シャンク径より大きな刃先のジェクトール®パンチ材質SKH51(M2)相当－XNAコーティング－外形図2

ハイテン・重荷重用シャンク径より大きな刃先のジェクトール®パンチ材質SKH51(M2)相当－XNAコーティング－外形図3

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
廻り止めの角度指示のない場合は標準90°で承ります。追加工BSをご参照ください。

規格表

型式			L₁ 刃先長さ		L	指定0.01mm単位					ジェクトール®ピン
型式
Type	刃先形状	D				min. P max.		P・W min.	P・G max.	R
BZ		13	19	30	80 90 100	13.10	32.00	5.00	32.00		J6M
		16				16.10	38.00	6.00	38.00		J6M
		20				20.10	40.00	8.00	40.00		J9M
		25				25.10	44.00	10.00	44.00		J9M
		32				32.10	50.00	11.50	50.00		J12M
		40				40.10	56.00	14.00	56.00		J12M

注文時、刃先長さを必ずご指定ください。

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型番リスト

表示件数

型番

BZH13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BZH16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BZH20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BZH25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BZH32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BZH40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BZJ13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BZJ16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BZJ20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BZJ25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BZJ32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BZJ40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BZK13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] R[0.15-16/0.01] XNA

BZK16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] R[0.15-19/0.01] XNA

BZK20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] R[0.15-20/0.01] XNA

BZK25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] R[0.15-22/0.01] XNA

BZK32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] R[0.15-25/0.01] XNA

BZK40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] R[0.15-28/0.01] XNA

BZL13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BZL16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BZL20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BZL25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BZL32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BZL40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BZO13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BZO16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BZO20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BZO25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BZO32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BZO40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BZR13-[19,30]-[80,90,100] P[5-32/0.01] W[5-32/0.01] XNA

BZR16-[19,30]-[80,90,100] P[6-38/0.01] W[6-38/0.01] XNA

BZR20-[19,30]-[80,90,100] P[8-40/0.01] W[8-40/0.01] XNA

BZR25-[19,30]-[80,90,100] P[10-44/0.01] W[10-44/0.01] XNA

BZR32-[19,30]-[80,90,100] P[11.5-50/0.01] W[11.5-50/0.01] XNA

BZR40-[19,30]-[80,90,100] P[14-56/0.01] W[14-56/0.01] XNA

BZX13-[19,30]-[80,90,100] P[13.1-32/0.01] XNA

BZX16-[19,30]-[80,90,100] P[16.1-38/0.01] XNA

BZX20-[19,30]-[80,90,100] P[20.1-40/0.01] XNA

BZX25-[19,30]-[80,90,100] P[25.1-44/0.01] XNA

BZX32-[19,30]-[80,90,100] P[32.1-50/0.01] XNA

BZX40-[19,30]-[80,90,100] P[40.1-56/0.01] XNA

刃先形状

D(シャンク径)

(mm)

ジェクトールピン

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
両側欠円形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
両側欠円形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
両側欠円形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
両側欠円形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
両側欠円形	40	J12M	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
欠楕円形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
欠楕円形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
欠楕円形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
欠楕円形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
欠楕円形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
欠楕円形	40	J12M	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
角R長方形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	0.15 ～ 16	10	1個
角R長方形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	0.15 ～ 19	10	1個
角R長方形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	0.15 ～ 20	10	1個
角R長方形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	0.15 ～ 22	10	1個
角R長方形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	0.15 ～ 25	10	1個
角R長方形	40	J12M	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	0.15 ～ 28	10	1個
角R固定長方形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
角R固定長方形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
角R固定長方形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
角R固定長方形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
角R固定長方形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
角R固定長方形	40	J12M	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
楕円形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
楕円形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
楕円形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
楕円形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
楕円形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
楕円形	40	J12M	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
長方形	13	J6M	19 ～ 30	80 ～ 100	5 ～ 32	5 ～ 32	-	10	1個
長方形	16	J6M	19 ～ 30	80 ～ 100	6 ～ 38	6 ～ 38	-	10	1個
長方形	20	J9M	19 ～ 30	80 ～ 100	8 ～ 40	8 ～ 40	-	10	1個
長方形	25	J9M	19 ～ 30	80 ～ 100	10 ～ 44	10 ～ 44	-	10	1個
長方形	32	J12M	19 ～ 30	80 ～ 100	11.5 ～ 50	11.5 ～ 50	-	10	1個
長方形	40	J12M	19 ～ 30	80 ～ 100	14 ～ 56	14 ～ 56	-	10	1個
丸形	13	J6M	19 ～ 30	80 ～ 100	13.1 ～ 32	-	-	10	1個
丸形	16	J6M	19 ～ 30	80 ～ 100	16.1 ～ 38	-	-	10	1個
丸形	20	J9M	19 ～ 30	80 ～ 100	20.1 ～ 40	-	-	10	1個
丸形	25	J9M	19 ～ 30	80 ～ 100	25.1 ～ 44	-	-	10	1個
丸形	32	J12M	19 ～ 30	80 ～ 100	32.1 ～ 50	-	-	10	1個
丸形	40	J12M	19 ～ 30	80 ～ 100	40.1 ～ 56	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

XNAコーティングのハイテン・重荷重用刃先大ジェクトール®パンチです。材質はハイス鋼です。

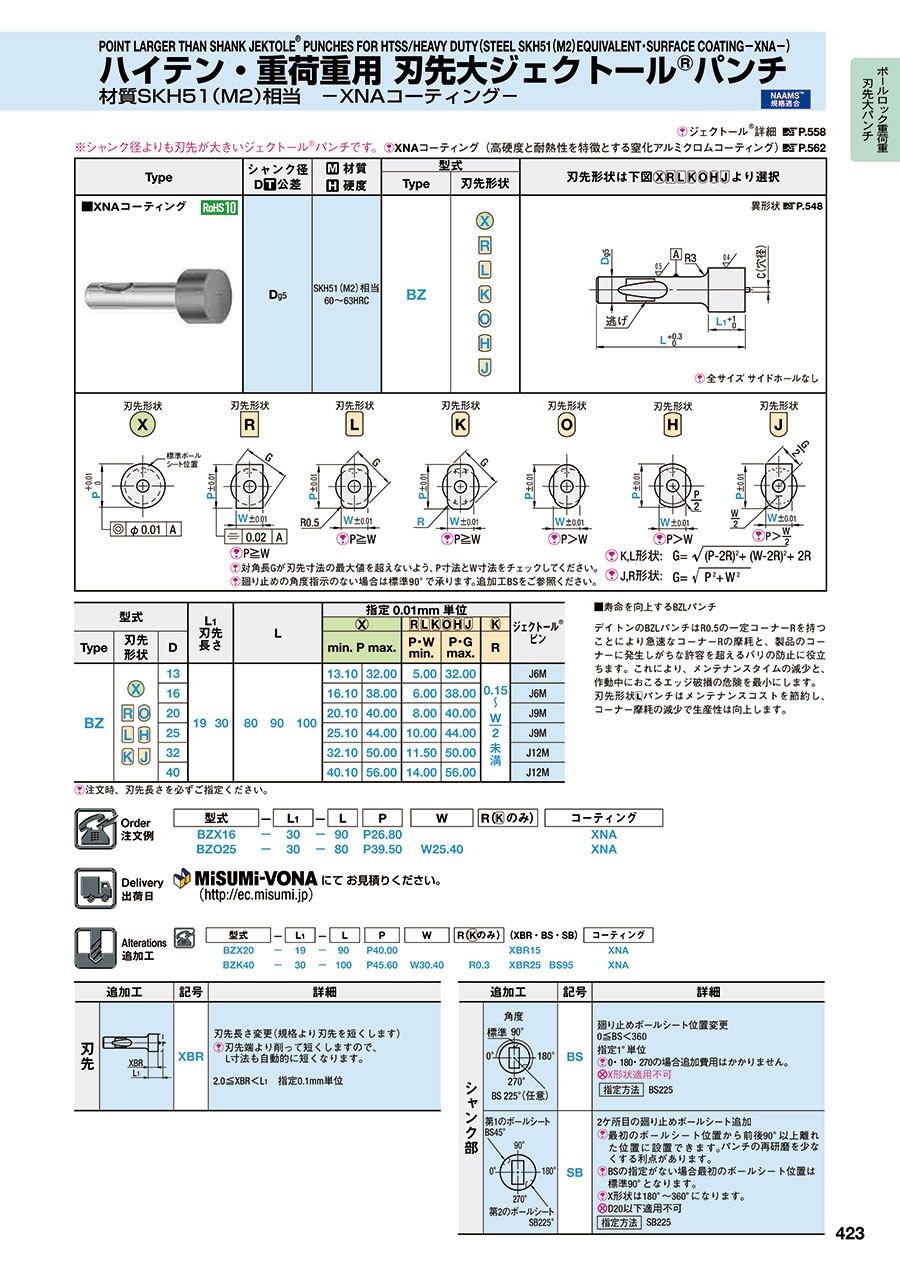

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
