ハイテン・重荷重用レギュラーパンチ 標準材質SKH51(M2)相当－DLCコーティング－
- 通常単価(税別)
- -
- 税込単価
- -
XCDコーティングのハイテン・重荷重用レギュラーパンチです。アルミ専用です。材...
詳細情報を確認する- 材質
- SKH51相当
- 表面処理
- DLC(XCD)コーティング
- 荷重
- 重荷重用
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
商品情報

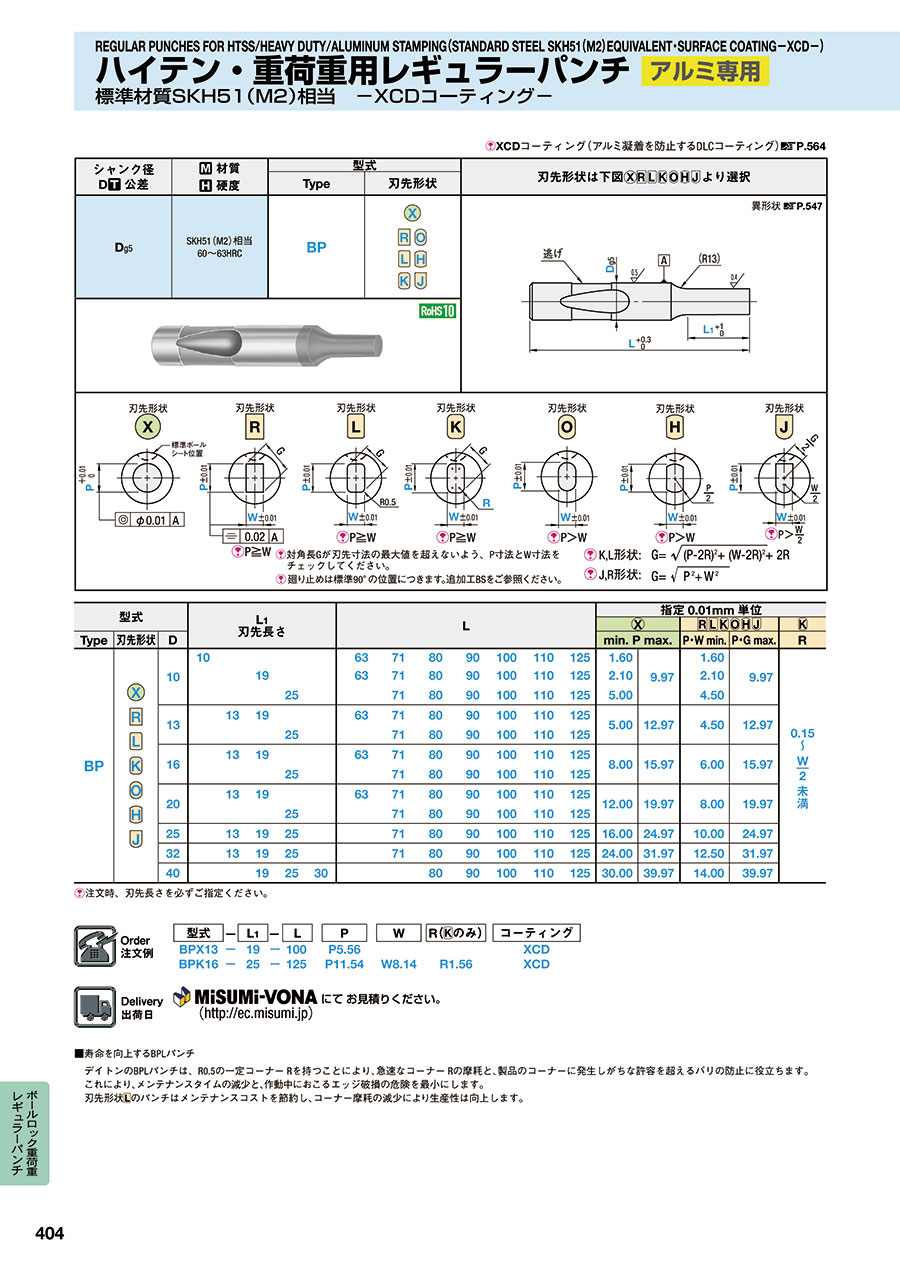

XCDコーティング（アルミ凝着を防止するDLCコーティング） P.564
外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | 型式 | |
|---|---|---|---|
| Type | 刃先形状 | ||
| Dg5 | SKH51（M2）相当 60～63HRC | BP |
|
対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
廻り止めは標準90°の位置につきます。追加工BSをご参照ください。
規格表
| 型式 | L1 刃先長さ | L | 指定0.01mm単位 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| |||||||||||||||||
| Type | 刃先形状 | D | min. P max. | P・W min. | P・G max. | R | |||||||||||||
| BP |
| 10 | 10 | 63 | 71 | 80 | 90 | 100 | 110 | 125 | 1.60 | 9.97 | 1.60 | 9.97 |
| ||||
| 19 | 63 | 71 | 80 | 90 | 100 | 110 | 125 | 2.10 | 2.10 | ||||||||||
| 25 | 71 | 80 | 90 | 100 | 110 | 125 | 5.00 | 4.50 | |||||||||||
| 13 | 13 | 19 | 63 | 71 | 80 | 90 | 100 | 110 | 125 | 5.00 | 12.97 | 4.50 | 12.97 | ||||||
| 25 | 71 | 80 | 90 | 100 | 110 | 125 | |||||||||||||
| 16 | 13 | 19 | 63 | 71 | 80 | 90 | 100 | 110 | 125 | 8.00 | 15.97 | 6.00 | 15.97 | ||||||
| 25 | 71 | 80 | 90 | 100 | 110 | 125 | |||||||||||||
| 20 | 13 | 19 | 63 | 71 | 80 | 90 | 100 | 110 | 125 | 12.00 | 19.97 | 8.00 | 19.97 | ||||||
| 25 | 71 | 80 | 90 | 100 | 110 | 125 | |||||||||||||
| 25 | 13 | 19 | 25 | 71 | 80 | 90 | 100 | 110 | 125 | 16.00 | 24.97 | 10.00 | 24.97 | ||||||
| 32 | 13 | 19 | 25 | 71 | 80 | 90 | 100 | 110 | 125 | 24.00 | 31.97 | 12.50 | 31.97 | ||||||
| 40 | 19 | 25 | 30 | 80 | 90 | 100 | 110 | 125 | 30.00 | 39.97 | 14.00 | 39.97 | |||||||
注文時、刃先長さを必ずご指定ください。
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
関連情報
■寿命を向上するBPLパンチ
デイトンのBPLパンチは、R0.5の一定コーナーRを持つことにより、急速なコーナーRの摩耗と、製品のコーナーに発生しがちな許容を超えるバリの防止に役立ちます。
これにより、メンテナンスタイムの減少と、作動中におこるエッジ破損の危険を最小にします。
刃先形状
のパンチはメンテナンスコストを節約し、コーナー摩耗の減少により生産性は向上します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
XCDコーティングのハイテン・重荷重用レギュラーパンチです。アルミ専用です。材質はハイス鋼です。
ご注意
- PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
