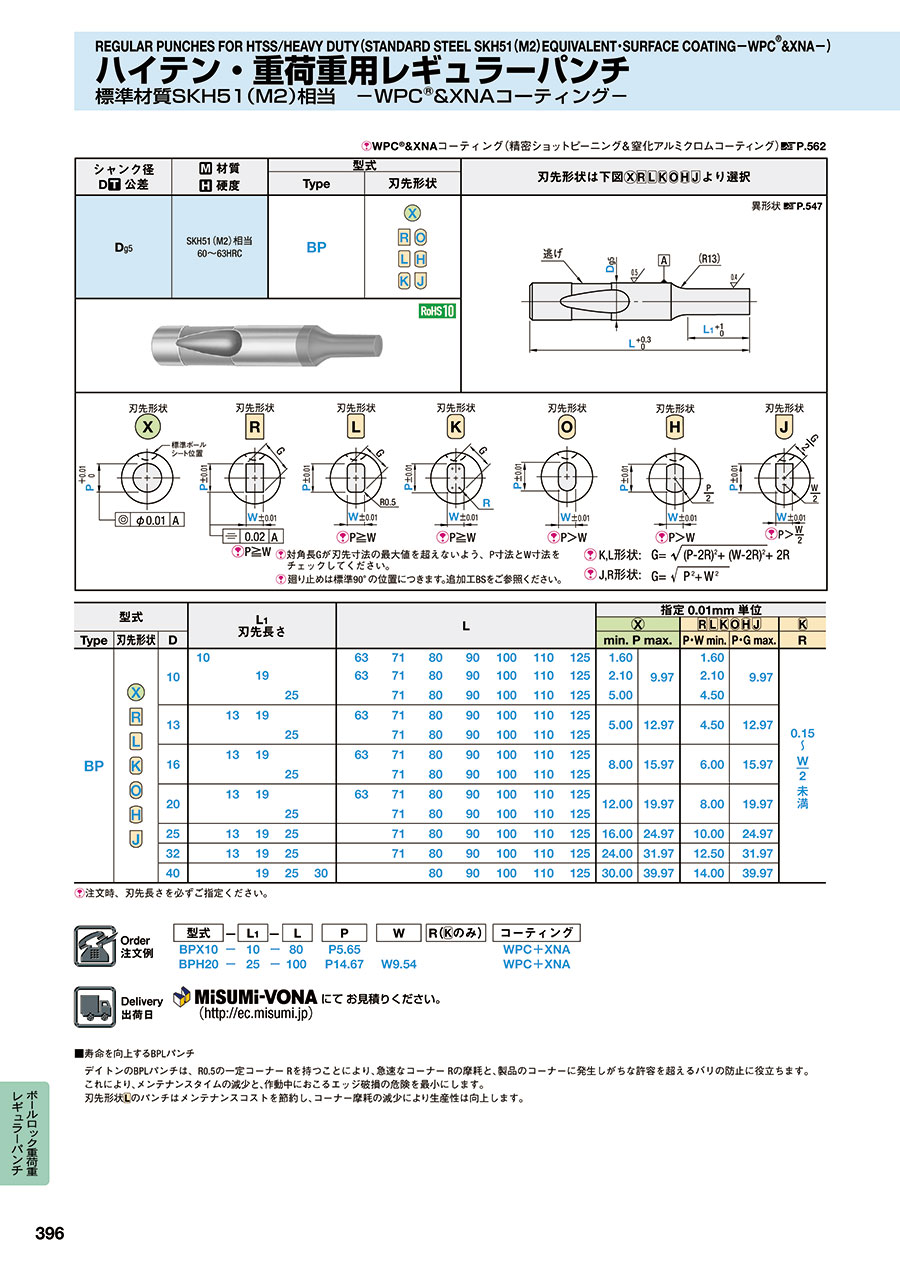

ハイテン・重荷重用レギュラーパンチ 標準材質SKH51(M2)相当－WPC&XNAコーティング－

[ ! ]WPC®&XNAコーティング（精密ショットピーニング&窒化アルミクロムコーティング）>> P.562

外形図・製品仕様

刃先形状は下図 より選択

異形状>>こちら

>> P.547

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W

[ ! ]P>	W
	2

[ ! ]K,L形状: G= [ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めは標準90°の位置につきます。追加工BSをご参照ください。

規格表

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L1	-	L		P		W		R( のみ)		コーティング
BPX10	-	10	-	80		P5.65						WPC＋XNA
BPH20	-	25	-	100		P14.67		W9.54				WPC＋XNA

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

-

L1

-

L

P(XP)

W(XW)

R( のみ)

(XL・XR・BS…etc.)

コーティング

BPX13

-

19

-

71

P12.04

XL66.0  XBR19.0  XR0.5

WPC＋XNA

BPR16

-

19

-

100

P12.97

W7.45

BS0

WPC＋XNA

追加工		記号	刃先形状
刃先		XP XW	刃先寸法変更(規格よりP・Wの寸法を小さくします) XP・XW≧XP・XWmin 指定0.01mm単位          XPmin   L1(XBR/XBB)   2.0 13.1 19.1 25.1 30.1 35.1   ～ ～ ～ ～ ～ ～ 13.0 19.0 25.0 30.0 35.0 40.0 D 10 1.4 1.5 4.0 4.0 4.0 5.0 13 4.0 4.0 4.0 4.0 4.0 5.0 16 4.0 4.0 4.0 4.0 4.0 6.0 20 6.0 6.0 6.0 7.6 7.6 7.6 25 8.0 8.0 8.0 10.0 10.0 10.0 32 10.0 10.0 10.0 10.0 10.0 10.0 40 12.0 12.0 12.0 12.0 12.0 12.0 XP・XWmin L1(XBR/XBB) 2.0 13.1 19.1 25.1 30.1 35.1 ～ ～ ～ ～ ～ ～ 13.0 19.0 25.0 30.0 35.0 40.0 1.4 1.5 4.0 4.0 4.5 5.0 4.0 4.0 4.0 4.0 4.5 5.0 4.0 4.0 4.0 4.0 4.5 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2
		XBR XBB	刃先長さ変更　 2.0≦XBR≦35.0　 35.1≦XBB≦40.0 指定0.1mm単位 [ ! ]シャンク部長さは38mm以上必要です。 [ ! ]XP・XW追加工の記載内の表にご注意ください
		XR	刃先側端面R加工 0.3≦XR≦1.0 指定0.1mm単位 [ ! ]XR≦(P－0.2)/2 [ NG ]XC・XAR・XS併用不可	－
		XC	刃先側端面C面取り加工 0.3≦XC≦1.0 指定0.1mm単位 [ ! ]XC≦(P－0.2)/2 [ NG ]XR・XAR・XS併用不可	－
		XAR	刃先側端面逆テーパー加工 0＜XAR≦10 指定1°単位 1.0≦BB＜L1 指定0.1mm単位 [ ! ]D10の場合、P≧6.0かつL1≦15.0 [ NG ]XR・XC・XS併用不可 指定方法 XAR5－BB2.0	－
		XS19	刃先シャー角追加 パンチ荷重軽減・カス 上がり対策として刃先 にシャー角をつけるこ とができます。 [ ! ]詳細・指定方法は>>こちら [ NG ]XR・XC・XAR併用不可	－
		XS20
		XS21
		XS22
		XS23
		XS24

追加工		記号	刃先形状
全長		XL	全長変更 XL＜L 　　指定0.1mm単位 [ ! ]刃先から短くするのでL1寸法も自動的に短くなります。 [ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
シャンク部	角度	BS	廻り止めボールシート位置変更 0≦BS＜360 指定1°単位　 [ ! ]0・180・270の場合追加費用はかかりません。 [ NG ]X形状適用不可 指定方法 BS225
		SB	2ケ所目の廻り止めボールシート追加 [ ! ]最初のボールシート位置から前後90°以上離れた      位置に設置できます。パンチの再研磨を少なく      する利点があります。 [ ! ]BSの指定がない場合最初のボールシート位置は      標準90°となります。 [ ! ]X形状は180°～360°になります。 [ NG ]D20以下適用不可 指定方法 SB225

>> P.559

関連情報

■寿命を向上するBPLパンチ

デイトンのBPLパンチは、R0.5の一定コーナーRを持つことにより、急速なコーナーRの摩耗と、製品のコーナーに発生しがちな許容を超えるバリの防止に役立ちます。
これにより、メンテナンスタイムの減少と、作動中におこるエッジ破損の危険を最小にします。
刃先形状のパンチはメンテナンスコストを節約し、コーナー摩耗の減少により生産性は向上します。
