エアシリンダータイプマルチチェンジリテーナー　 フロートピンサイズ：φ150～220

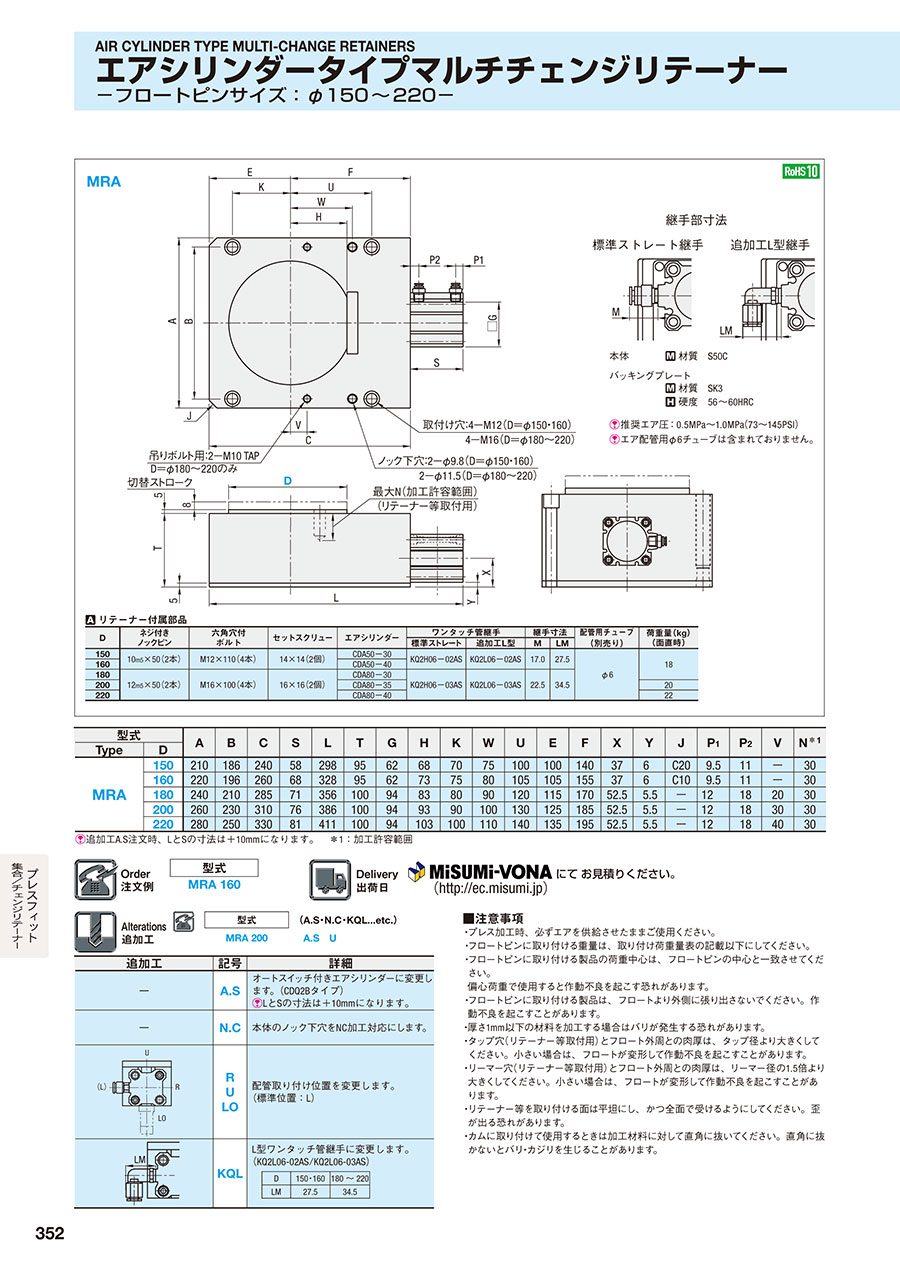

外形図・製品仕様

• 本体
  [ M ]材質：S50C
• バッキングプレート
  [ M ]材質：SK3
  [ H ]硬度：56～60HRC

推奨エア圧：0.5～1.0MPa（73～145PSI）
エア配管用φ6チューブは含まれておりません。

規格表

追加工A.S注文時、LとSの寸法は+10mmになります。

*1：加工許容範囲

注文例

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

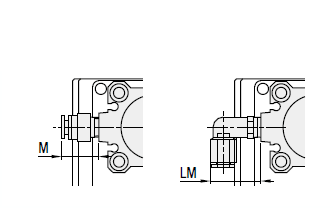

追加工

関連情報

■注意事項

• プレス加工時、必ずエアを供給させたままご使用ください。
• フロートピンに取り付ける重量は、取り付け荷重量表の記載以下にしてください。
• フロートピンに取り付ける製品の荷重中心は、フロートピンの中心と一致させてください。
  偏心荷重で使用すると作動不良を起こす恐れがあります。
• フロートピンに取り付ける製品は、フロートより外側に張り出さないでください。作動不良を起こすことがあります。
• 厚さ1mm以下の材料を加工する場合はバリが発生する恐れがあります。
• タップ穴（リテーナー等取付用）とフロート外周との肉厚は、タップ径より大きくしてください。小さい場合は、フロートが変形して作動不良を起こすことがあります。
• リーマー穴（リテーナー等取付用）とフロート外周との肉厚は、リーマー径の1.5倍より大きくしてください。小さい場合は、フロートが変形して作動不良を起こすことがあります。
• リテーナー等を取り付ける面は平坦にし、かつ全面で受けるようにしてください。歪が出る恐れがあります。
• カムに取り付けて使用するときは加工材料に対して直角に抜いてください。直角に抜かないとバリ・カジリを生じることがあります。
