エアシリンダータイプマルチチェンジリテーナー　フロートピンサイズ：φ80～140

カタログ |

通常単価(税別): 212,146円～275,000円

税込単価: 233,361円～302,500円

通常出荷日：39日目

大径パンチを利用できるマルチチェンリテーナです。フロートピンに取り付ける製品の荷重中心は、フロートピン...

よく一緒に見られています

DAYTON

通常出荷日：2 日目

よく一緒に見られています

DAYTON

通常出荷日：39 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

MRA

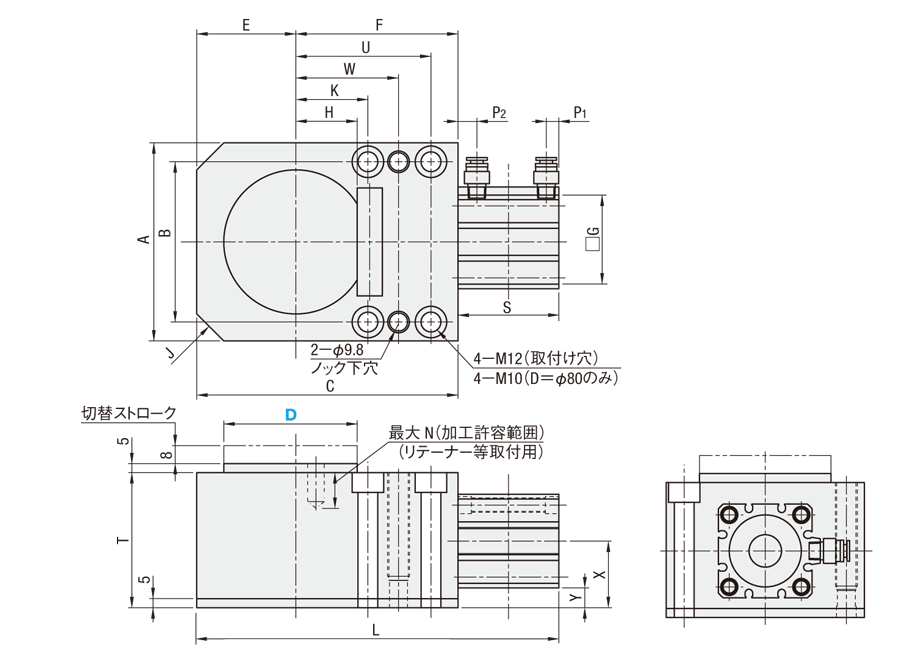

エアシリンダータイプマルチチェンジリテーナー　フロートピンサイズ：φ80～140 外形図1
