型式		A	U	K	B	G	Y	X	S	H	R	d₁	d₂
Type	D	A	U	K	B	G	Y	X	S	H	R	d₁	d₂
URBP （バッキングプレート） URSP （シムプレート）	10	44.5	26.925	19.0	43.7	11.1	7.5	9.0	12.0	10	9.5	6.2	7.0
	13	50.8	29.970	19.0	50.0	14.3	6.5	12.0	15.2	10	12.7	6.2	7.0
	16	54.0	31.750	19.0	53.2	15.9	6.0	13.5	16.8	10	14.3	6.2	7.0
	20	60.3	33.530	19.0	59.5	17.5	5.0	16.5	20.0	12	17.5	6.2	7.0
	25	69.9	40.640	23.8	69.1	19.8	7.0	22.0	24.7	14	22.2	6.2	7.0
	32	69.9	40.640	23.8	69.1	19.8	7.0	22.0	24.7	14	22.2	6.2	7.0

注文例

型式	－	厚み記号
URBP13	－	48

出荷日

在庫品

外形図・製品仕様

JRBP(バッキングプレート)
JRSP(シムプレート)

適用リテーナー：JRT・JRTS・JRTST・JRTF・JRTFS

厚み記号	t
バッキングプレート（JRBP）
48	4.8
60	6.0
80	8.0
100	10.0

厚み記号	t
シムプレート（JRSP）
18	1.8

[ M ]材質 SCM440相当
[ H ]硬度 56～60HRC
（シムプレートは焼入れなし）

規格表

型式		A	U	K	B	G	F	Y	X	S	H	R	d₁	d₂
Type	D	A	U	K	B	G	F	Y	X	S	H	R	d₁	d₂
JRBP （バッキングプレート） JRSP （シムプレート）	10	44.3	27.0	19.0	40.0	11.1	17.0	7.5	9.0	17.0	10	9.5	6.2	6.4
	13	50.4	30.0	19.0	47.0	14.3	20.0	6.5	12.0	20.0	10	12.6	6.2	6.4
	16	53.5	31.8	19.0	50.0	15.9	22.5	6.0	13.5	21.0	10	14.1	6.2	6.4
	20	60.1	33.5	19.0	55.0	17.5	27.5	5.0	16.5	24.0	12	17.4	6.2	6.4
	25	69.7	40.6	24.0	63.0	19.8	31.5	7.0	22.0	27.0	15	22.2	6.2	6.4
	32	69.7	40.6	24.0	63.0	19.8	31.5	7.0	22.0	27.0	15	22.2	6.2	6.4
	38	77.4	44.0	27.0	72.0	24.0	40.0	10.0	26.0	28.0	15	26.0	10.2	6.4
	45	81.4	44.0	27.0	78.0	24.0	42.0	10.0	30.0	35.0	15	30.0	10.2	6.4

注文例

型式	－	厚み記号
JRSP13	－	18

出荷日

在庫品

外形図・製品仕様

DRBP(バッキングプレート)

適用リテーナー：DRT・DRTS・DRTM・DRTSM・DRTT・DRTTS・DRTF・DRTFS・DRTFM・DRTFSM

厚み記号	t
バッキングプレート（DRBP）
50	5.0
60	6.0
70	7.0
80	8.0
90	9.0
100	10.0

[ M ]材質 SCM440相当
[ H ]硬度 56～60HRC

規格表

型式		A	U	K	B	G	F	Y	X	S	H	R	d₁	d₂
Type	D	A	U	K	B	G	F	Y	X	S	H	R	d₁	d₂
DRBP （バッキングプレート）	10	44.5	29.0	21.0	37.0	10.0	20.0	9.0	10.0	10.0	10	9.5	6.2	6.4
	13	50.0	32.0	23.0	43.0	13.0	20.0	11.0	13.0	10.0	10	12.0	6.2	6.4
	16	54.0	34.0	26.0	44.0	12.0	20.0	12.0	13.0	10.0	12	14.0	6.2	6.4
	20	59.0	36.0	27.0	48.0	14.0	20.0	14.0	16.0	10.0	12	17.0	6.2	6.4
	25	65.5	39.0	30.0	50.0	15.0	20.0	17.0	18.0	10.0	12	19.5	6.2	6.4
	32	71.0	42.0	33.0	54.0	15.0	20.0	20.0	21.0	10.0	14	23.0	6.2	6.4
	38	78.0	46.0	35.0	58.0	15.0	20.0	23.0	23.0	10.0	14	26.0	10.2	6.4
	45	85.5	50.0	38.0	64.0	17.0	20.0	27.0	26.0	10.0	14	29.5	10.2	6.4

注文例

型式	－	厚み記号
DRBP13	－	60

出荷日

在庫品

外形図・製品仕様

ORBP(バッキングプレート)
ORSP(シムプレート)

適用リテーナー：ORT・ORTS・ORTM・ORTSM

厚み記号	t
バッキングプレート（ORBP）
48	4.8

厚み記号	t
シムプレート（ORSP）
18	1.8

[ M ]材質 SCM440相当
[ H ]硬度 56～60HRC
（シムプレートは焼入れなし）

規格表

型式		A	K	B	F	U	X	S	H	R	d₁	d₂
Type	D	A	K	B	F	U	X	S	H	R	d₁	d₂
ORBP （バッキングプレート） ORSP （シムプレート）	10	47.0	25.0	28.0	15.5	13.0	8.0	14.0	14	9.5	6.2	6.4
	13	50.0	25.0	28.0	12.5	13.0	8.0	14.0	14	12.5	6.2	6.4
	16	52.0	25.0	32.0	14.0	13.0	8.0	16.0	14	14.0	6.2	6.4
	20	55.0	25.0	35.0	-	14.0	11.0	17.5	14	17.5	6.2	6.4
	25	73.0	35.0	44.0	-	20.0	15.0	22.0	18	22.0	6.2	6.4
	32	73.0	35.0	50.0	22.0	20.0	15.0	25.0	18	22.0	6.2	6.4

注文例

型式	－	厚み記号
ORSP13	－	18

出荷日

在庫品

型番リスト

表示件数

型番

D（適応パンチ径）

(mm)

型番

厚み記号

RoHS?

最小発注数量

10	DRBP	50	10	1個
10	DRBP	60	10	1個
10	DRBP	70	10	1個
10	DRBP	80	10	1個
10	DRBP	90	10	1個
10	DRBP	100	10	1個
13	DRBP	50	10	1個
13	DRBP	60	10	1個
13	DRBP	70	10	1個
13	DRBP	80	10	1個
13	DRBP	90	10	1個
13	DRBP	100	10	1個
16	DRBP	50	10	1個
16	DRBP	60	10	1個
16	DRBP	70	10	1個
16	DRBP	80	10	1個
16	DRBP	90	10	1個
16	DRBP	100	10	1個
20	DRBP	50	10	1個
20	DRBP	60	10	1個
20	DRBP	70	10	1個
20	DRBP	80	10	1個
20	DRBP	90	10	1個
20	DRBP	100	10	1個
25	DRBP	50	10	1個
25	DRBP	60	10	1個
25	DRBP	70	10	1個
25	DRBP	80	10	1個
25	DRBP	90	10	1個
25	DRBP	100	10	1個
32	DRBP	50	10	1個
32	DRBP	60	10	1個
32	DRBP	70	10	1個
32	DRBP	80	10	1個
32	DRBP	90	10	1個
32	DRBP	100	10	1個
38	DRBP	50	10	1個
38	DRBP	60	10	1個
38	DRBP	70	10	1個
38	DRBP	80	10	1個
38	DRBP	90	10	1個
38	DRBP	100	10	1個
45	DRBP	50	10	1個
45	DRBP	60	10	1個
45	DRBP	70	10	1個
45	DRBP	80	10	1個
45	DRBP	90	10	1個
45	DRBP	100	10	1個
10	JRBP	48	10	1個
10	JRBP	60	10	1個
10	JRBP	80	10	1個
10	JRBP	100	10	1個
13	JRBP	48	10	1個
13	JRBP	60	10	1個
13	JRBP	80	10	1個
13	JRBP	100	10	1個
16	JRBP	48	10	1個
16	JRBP	60	10	1個
16	JRBP	80	10	1個
16	JRBP	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

600円 ( 660円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
696円 ( 766円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
696円 ( 766円 )	在庫品1日目当日出荷可能
1,248円 ( 1,373円 )	在庫品1日目当日出荷可能
1,248円 ( 1,373円 )	在庫品1日目当日出荷可能
1,248円 ( 1,373円 )	在庫品1日目当日出荷可能
1,248円 ( 1,373円 )	在庫品1日目当日出荷可能
1,248円 ( 1,373円 )	在庫品1日目当日出荷可能
792円 ( 871円 )	在庫品1日目当日出荷可能
1,308円 ( 1,439円 )	在庫品1日目当日出荷可能
1,308円 ( 1,439円 )	在庫品1日目当日出荷可能
1,308円 ( 1,439円 )	在庫品1日目当日出荷可能
1,308円 ( 1,439円 )	在庫品1日目当日出荷可能
1,308円 ( 1,439円 )	在庫品1日目当日出荷可能
792円 ( 871円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能
972円 ( 1,069円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
636円 ( 700円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,080円 ( 1,188円 )	在庫品1日目当日出荷可能

基本情報

基本情報

バッキングプレート／シムプレートとなります。材質はクロモリ鋼です。

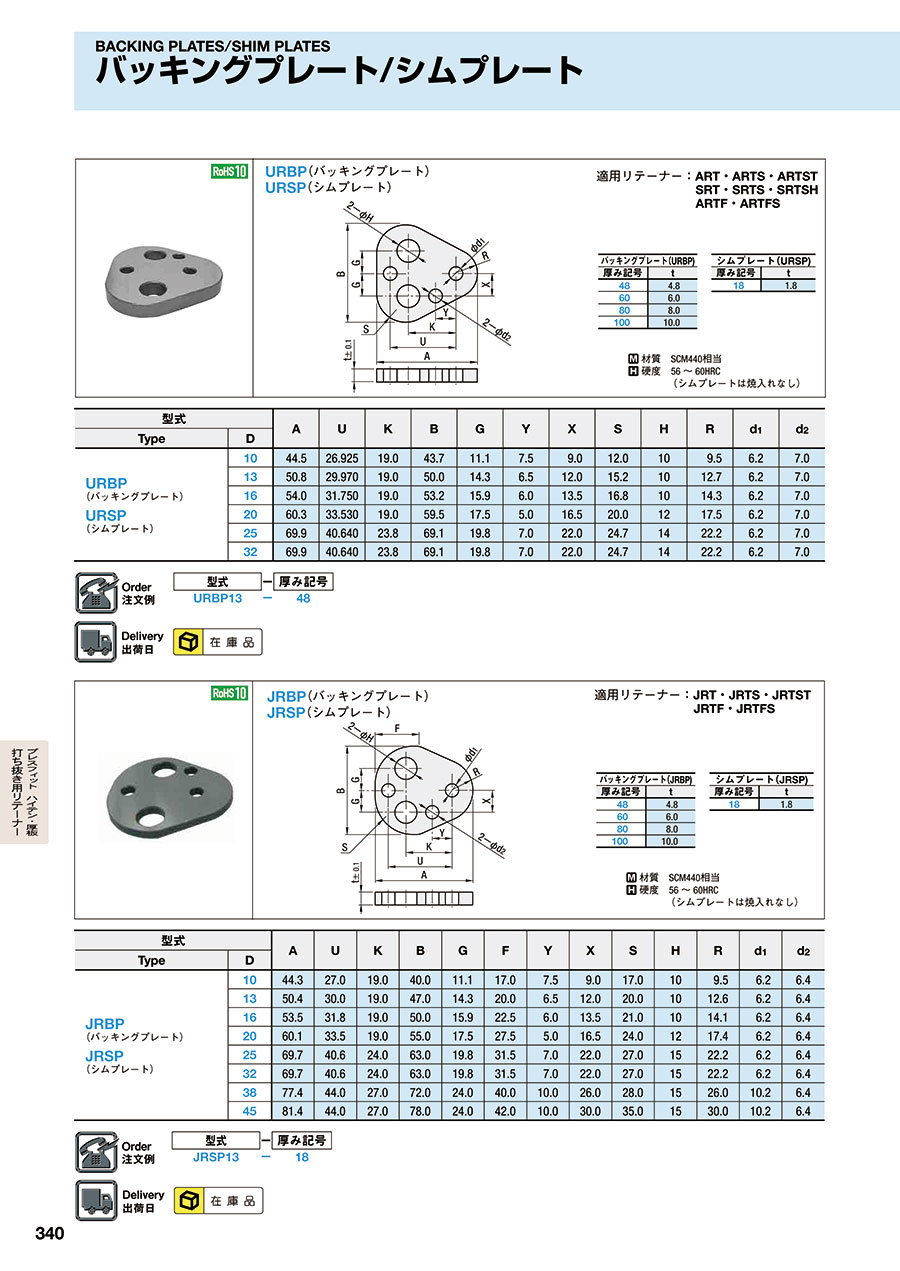

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バッキングプレート／シムプレートのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

上型の鋳物とリテーナーの間に使用

満足度：5.02019/09/02

バッキングプレートとして使用するだけではなく、パンチのチッピングにより刃先を研磨した後のシムアップとして使用させて頂きま...もっと読む
