NC対応ハイテン・厚板打ち抜き用ショルダー式リテーナー （厚さ３０mm）
- 通常単価(税別)
- 3,480円～5,544円
- 税込単価
- 3,828円～6,098円
NC対応のハイテン材・厚板打ち抜き用のショルダーリテーナです。材質はSNCN2...
詳細情報を確認する未確定：候補が30型番あります。
商品情報

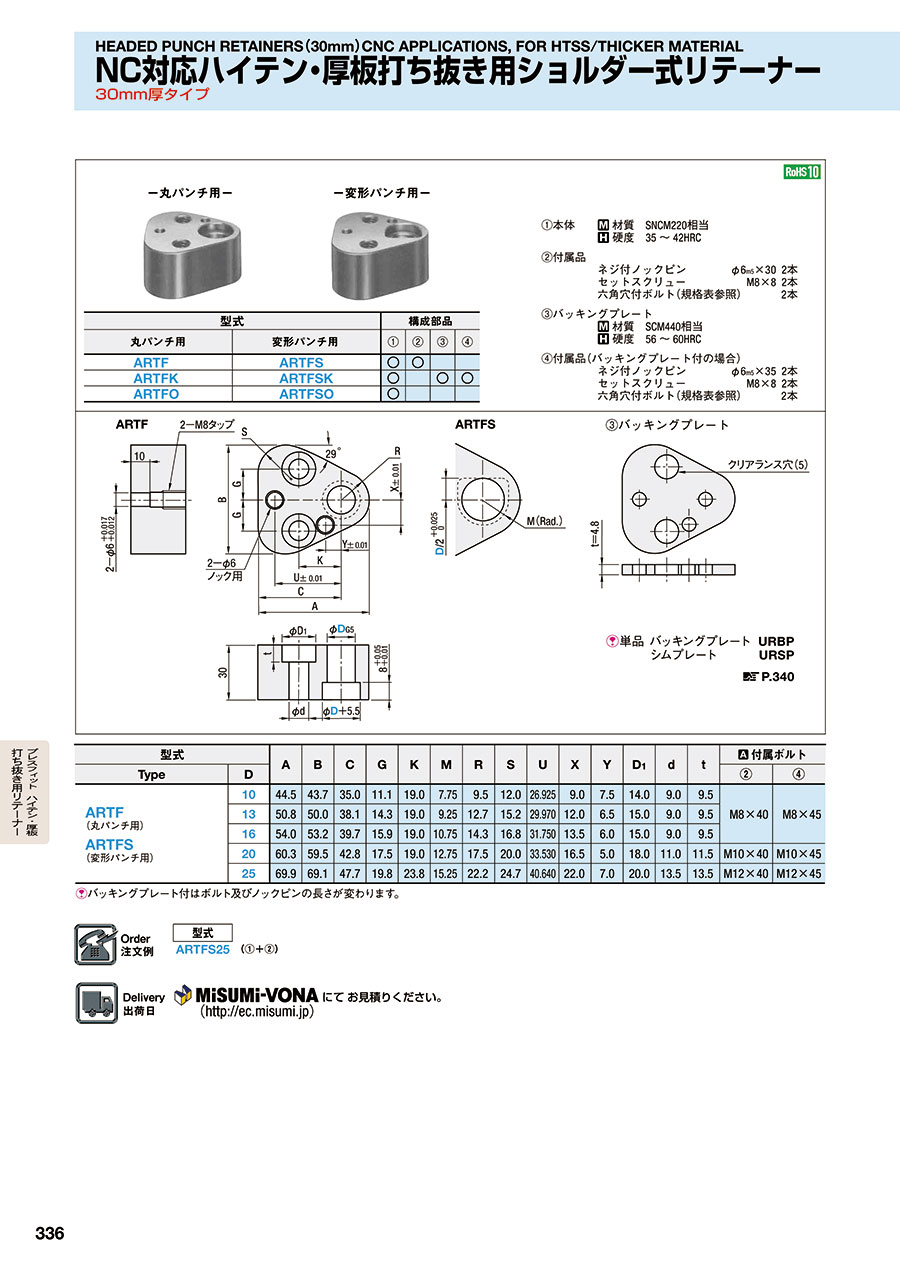

外形図・製品仕様
ARTF ARTFS③バッキングプレート[ ! ]単品 バッキングプレート：URBP／シムプレート：URSP
>> P.340
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| ARTF | ARTFS | ○ | ○ | ||
| ARTFK | ARTFSK | ○ | ○ | ○ | |
| ARTFO | ARTFSO | ○ | |||
- （1）本体
[ M ]材質：SNCM220相当
[ H ]硬度：35～42HRC - （2）付属品
ネジ付ノックピン：φ6m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | G | K | M | R | S | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | ||||||||||||||
| ARTF （丸パンチ用） ARTFS （変形パンチ用） | 10 | 44.5 | 43.7 | 35.0 | 11.1 | 19.0 | 7.75 | 9.5 | 12.0 | 26.925 | 9.0 | 7.5 | 14.0 | 9.0 | 9.5 | M8×40 | M8×45 |
| 13 | 50.8 | 50.0 | 38.1 | 14.3 | 19.0 | 9.25 | 12.7 | 15.2 | 29.970 | 12.0 | 6.5 | 15.0 | 9.0 | 9.5 | |||
| 16 | 54.0 | 53.2 | 39.7 | 15.9 | 19.0 | 10.75 | 14.3 | 16.8 | 31.750 | 13.5 | 6.0 | 15.0 | 9.0 | 9.5 | |||
| 20 | 60.3 | 59.5 | 42.8 | 17.5 | 19.0 | 12.75 | 17.5 | 20.0 | 33.530 | 16.5 | 5.0 | 18.0 | 11.0 | 11.5 | M10×40 | M10×45 | |
| 25 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 15.25 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 20.0 | 13.5 | 13.5 | M12×40 | M12×45 | |
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | |
| ARTFS25 | (①＋②) |
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,576円 ( 3,934円 ) | 在庫品1日目当日出荷可能 |
3,576円 ( 3,934円 ) | 在庫品1日目当日出荷可能 |
3,828円 ( 4,211円 ) | 在庫品1日目当日出荷可能 |
4,116円 ( 4,528円 ) | 在庫品1日目当日出荷可能 |
4,416円 ( 4,858円 ) | 在庫品1日目当日出荷可能 |
4,212円 ( 4,633円 ) | 在庫品1日目当日出荷可能 |
4,212円 ( 4,633円 ) | 在庫品1日目当日出荷可能 |
4,464円 ( 4,910円 ) | 在庫品1日目当日出荷可能 |
4,752円 ( 5,227円 ) | 在庫品1日目当日出荷可能 |
5,052円 ( 5,557円 ) | 在庫品1日目当日出荷可能 |
3,492円 ( 3,841円 ) | 在庫品1日目当日出荷可能 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
3,732円 ( 4,105円 ) | 在庫品1日目当日出荷可能 |
4,020円 ( 4,422円 ) | 在庫品1日目当日出荷可能 |
4,308円 ( 4,739円 ) | 在庫品1日目当日出荷可能 |
4,008円 ( 4,409円 ) | 在庫品1日目当日出荷可能 |
4,008円 ( 4,409円 ) | 在庫品1日目当日出荷可能 |
4,320円 ( 4,752円 ) | 在庫品1日目当日出荷可能 |
4,584円 ( 5,042円 ) | 在庫品1日目当日出荷可能 |
4,908円 ( 5,399円 ) | 在庫品1日目当日出荷可能 |
4,644円 ( 5,108円 ) | 在庫品1日目当日出荷可能 |
4,644円 ( 5,108円 ) | 在庫品1日目当日出荷可能 |
4,956円 ( 5,452円 ) | 在庫品1日目当日出荷可能 |
5,220円 ( 5,742円 ) | 在庫品1日目当日出荷可能 |
5,544円 ( 6,098円 ) | 在庫品1日目当日出荷可能 |
3,924円 ( 4,316円 ) | 在庫品1日目当日出荷可能 |
3,912円 ( 4,303円 ) | 在庫品1日目当日出荷可能 |
4,224円 ( 4,646円 ) | 在庫品1日目当日出荷可能 |
4,488円 ( 4,937円 ) | 在庫品1日目当日出荷可能 |
4,800円 ( 5,280円 ) | 在庫品1日目当日出荷可能 |
