NC対応ボルト一本締めタイプショルダー式リテーナー （厚さ２５mm） GRTシリーズ
- 通常単価(税別)
- 1,452円～1,908円
- 税込単価
- 1,597円～2,099円
通常出荷日：在庫品1日目当日出荷可能
NC対応のショルダーリテーナです。一本締めのため本体サイズが小さく、省スペースへの取付に適しています。...
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

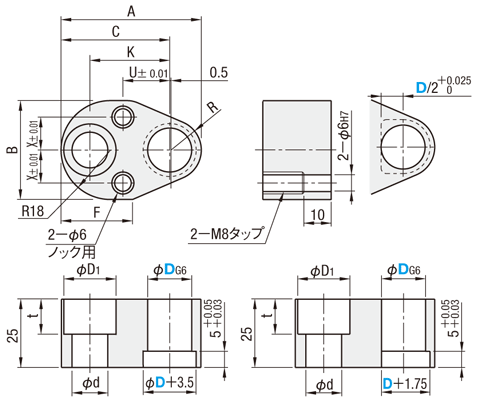

外形図・製品仕様
GRT GRTS
| 型式 | 構成部品 | ||
|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） |
| GRT | GRTS | ○ | ○ |
| GRTO | GRTSO | ○ | |
- （1）本体
材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×20 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：1本
規格表
| 型式 | A | B | C | F | K | R | U | X | D1 | d | t | 付属ボルト | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||
| GRT （丸パンチ用） GRTS （変形パンチ用廻り止め位置センター） | 10 | 51 | 36 | 39.5 | 26 | 29 | 11 | 17 | 12 | 19 | 13 | 13 | M12×40 |
| 13 | |||||||||||||
| 16 | |||||||||||||
注文例
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,536円 ( 1,690円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,452円 ( 1,597円 ) | 在庫品1日目当日出荷可能 |
1,524円 ( 1,676円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
1,764円 ( 1,940円 ) | 在庫品1日目当日出荷可能 |
1,908円 ( 2,099円 ) | 在庫品1日目当日出荷可能 |
1,476円 ( 1,624円 ) | 在庫品1日目当日出荷可能 |
1,668円 ( 1,835円 ) | 在庫品1日目当日出荷可能 |
1,812円 ( 1,993円 ) | 在庫品1日目当日出荷可能 |
