NC対応ショルダー式Mタイプリテーナー　（厚さ３０mm）

カタログ |

通常単価(税別): 1,356円～3,684円

税込単価: 1,492円～4,052円

通常出荷日：在庫品1日目当日出荷可能

NC対応の厚さ30mmタイプのショルダーリテーナです。Dayton規格のパンチをご利用下さい。

よく一緒に見られています

DAYTON

通常出荷日：在庫品1日目

よく一緒に見られています

DAYTON

通常出荷日：在庫品1日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

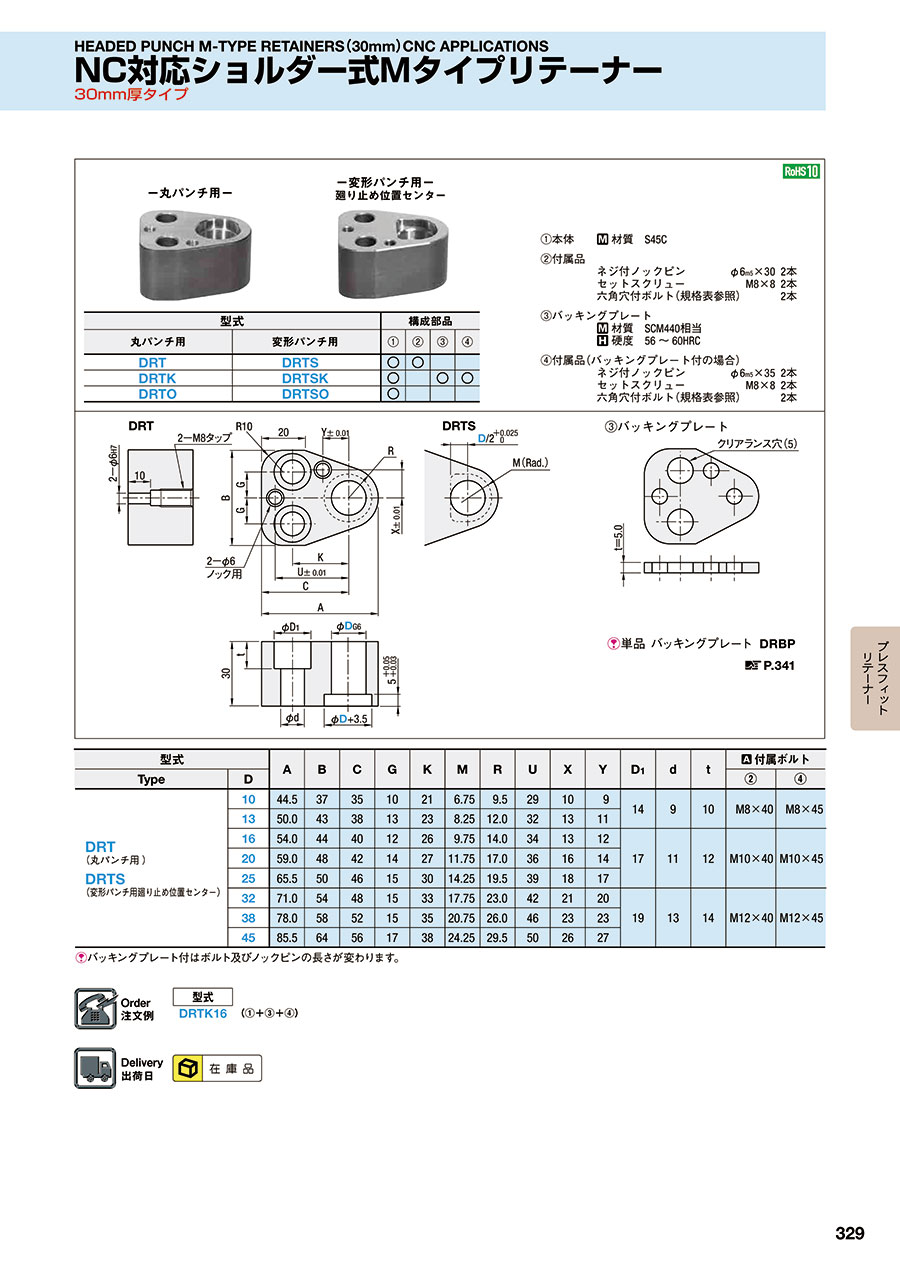

外形図・製品仕様

単品バッキングプレート：DRBP
P.341

型式		構成部品
丸パンチ用	変形パンチ用	（1）	（2）	（3）	（4）
DRT	DRTS	○	○
DRTK	DRTSK	○		○	○
DRTO	DRTSO	○

（1）本体
材質：S45C
（2）付属品
ネジ付ノックピン：φ6_m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
（3）バッキングプレート
材質：SCM440相当
硬度：56～60HRC
（4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6_m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本

規格表

型式		A	B	C	G	K	M	R	U	X	Y	D₁	d	t	付属ボルト
Type	D	A	B	C	G	K	M	R	U	X	Y	D₁	d	t	（2）	（4）
DRT （丸パンチ用） DRTS （変形パンチ用廻り止め位置センター）	10	44.5	37	35	10	21	6.75	9.5	29	10	9	14	9	10	M8×40	M8×45
	13	50.0	43	38	13	23	8.25	12.0	32	13	11	14	9	10	M8×40	M8×45
	16	54.0	44	40	12	26	9.75	14.0	34	13	12	17	11	12	M10×40	M10×45
	20	59.0	48	42	14	27	11.75	17.0	36	16	14
	25	65.5	50	46	15	30	14.25	19.5	39	18	17
	32	71.0	54	48	15	33	17.75	23.0	42	21	20	19	13	14	M12×40	M12×45
	38	78.0	58	52	15	35	20.75	26.0	46	23	23
	45	85.5	64	56	17	38	24.25	29.5	50	26	27

バッキングプレート付はボルト及びノックピンの長さが変わります。

注文例

出荷日

型番リスト

表示件数

型番

対応パンチ形状

構成部品

D（適応パンチ径）

(mm)

RoHS?

最小発注数量

[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	10	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	13	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	16	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	20	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	25	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	32	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	38	10	1個
[丸パンチ用] 丸パンチ用	セット（バッキングプレート無）	45	10	1個
[丸パンチ用] 丸パンチ用	セット	10	10	1個
[丸パンチ用] 丸パンチ用	セット	13	10	1個
[丸パンチ用] 丸パンチ用	セット	16	10	1個
[丸パンチ用] 丸パンチ用	セット	20	10	1個
[丸パンチ用] 丸パンチ用	セット	25	10	1個
[丸パンチ用] 丸パンチ用	セット	32	10	1個
[丸パンチ用] 丸パンチ用	セット	38	10	1個
[丸パンチ用] 丸パンチ用	セット	45	10	1個
[丸パンチ用] 丸パンチ用	本体単品	10	10	1個
[丸パンチ用] 丸パンチ用	本体単品	13	10	1個
[丸パンチ用] 丸パンチ用	本体単品	16	10	1個
[丸パンチ用] 丸パンチ用	本体単品	20	10	1個
[丸パンチ用] 丸パンチ用	本体単品	25	10	1個
[丸パンチ用] 丸パンチ用	本体単品	32	10	1個
[丸パンチ用] 丸パンチ用	本体単品	38	10	1個
[丸パンチ用] 丸パンチ用	本体単品	45	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	10	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	13	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	16	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	20	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	25	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	32	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	38	10	1個
[変形パンチ用] 変形パンチ用	セット（バッキングプレート無）	45	10	1個
[変形パンチ用] 変形パンチ用	セット	10	10	1個
[変形パンチ用] 変形パンチ用	セット	13	10	1個
[変形パンチ用] 変形パンチ用	セット	16	10	1個
[変形パンチ用] 変形パンチ用	セット	20	10	1個
[変形パンチ用] 変形パンチ用	セット	25	10	1個
[変形パンチ用] 変形パンチ用	セット	32	10	1個
[変形パンチ用] 変形パンチ用	セット	38	10	1個
[変形パンチ用] 変形パンチ用	セット	45	10	1個
[変形パンチ用] 変形パンチ用	本体単品	10	10	1個
[変形パンチ用] 変形パンチ用	本体単品	13	10	1個
[変形パンチ用] 変形パンチ用	本体単品	16	10	1個
[変形パンチ用] 変形パンチ用	本体単品	20	10	1個
[変形パンチ用] 変形パンチ用	本体単品	25	10	1個
[変形パンチ用] 変形パンチ用	本体単品	32	10	1個
[変形パンチ用] 変形パンチ用	本体単品	38	10	1個
[変形パンチ用] 変形パンチ用	本体単品	45	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,524円 ( 1,676円 )	在庫品1日目当日出荷可能
1,584円 ( 1,742円 )	在庫品1日目当日出荷可能
1,668円 ( 1,835円 )	在庫品1日目当日出荷可能
1,812円 ( 1,993円 )	在庫品1日目当日出荷可能
2,028円 ( 2,231円 )	在庫品1日目当日出荷可能
2,292円 ( 2,521円 )	在庫品1日目当日出荷可能
2,568円 ( 2,825円 )	在庫品1日目当日出荷可能
1,968円 ( 2,165円 )	在庫品1日目当日出荷可能
2,052円 ( 2,257円 )	在庫品1日目当日出荷可能
2,112円 ( 2,323円 )	在庫品1日目当日出荷可能
2,244円 ( 2,468円 )	在庫品1日目当日出荷可能
2,388円 ( 2,627円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
3,084円 ( 3,392円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
1,428円 ( 1,571円 )	在庫品1日目当日出荷可能
1,488円 ( 1,637円 )	在庫品1日目当日出荷可能
1,572円 ( 1,729円 )	在庫品1日目当日出荷可能
1,704円 ( 1,874円 )	在庫品1日目当日出荷可能
1,908円 ( 2,099円 )	在庫品1日目当日出荷可能
2,172円 ( 2,389円 )	在庫品1日目当日出荷可能
2,448円 ( 2,693円 )	在庫品1日目当日出荷可能
1,512円 ( 1,663円 )	在庫品1日目当日出荷可能
1,596円 ( 1,756円 )	在庫品1日目当日出荷可能
1,668円 ( 1,835円 )	在庫品1日目当日出荷可能
1,752円 ( 1,927円 )	在庫品1日目当日出荷可能
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
2,124円 ( 2,336円 )	在庫品1日目当日出荷可能
2,424円 ( 2,666円 )	在庫品1日目当日出荷可能
2,712円 ( 2,983円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,124円 ( 2,336円 )	在庫品1日目当日出荷可能
2,196円 ( 2,416円 )	在庫品1日目当日出荷可能
2,328円 ( 2,561円 )	在庫品1日目当日出荷可能
2,472円 ( 2,719円 )	在庫品1日目当日出荷可能
2,916円 ( 3,208円 )	在庫品1日目当日出荷可能
3,216円 ( 3,538円 )	在庫品1日目当日出荷可能
3,684円 ( 4,052円 )	在庫品1日目当日出荷可能
1,428円 ( 1,571円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,572円 ( 1,729円 )	在庫品1日目当日出荷可能
1,656円 ( 1,822円 )	在庫品1日目当日出荷可能
1,788円 ( 1,967円 )	在庫品1日目当日出荷可能
2,304円 ( 2,534円 )	在庫品1日目当日出荷可能
2,004円 ( 2,204円 )	在庫品1日目当日出荷可能
2,592円 ( 2,851円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

NC対応の厚さ30mmタイプのショルダーリテーナです。Dayton規格のパンチをご利用下さい。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
