DAYTON

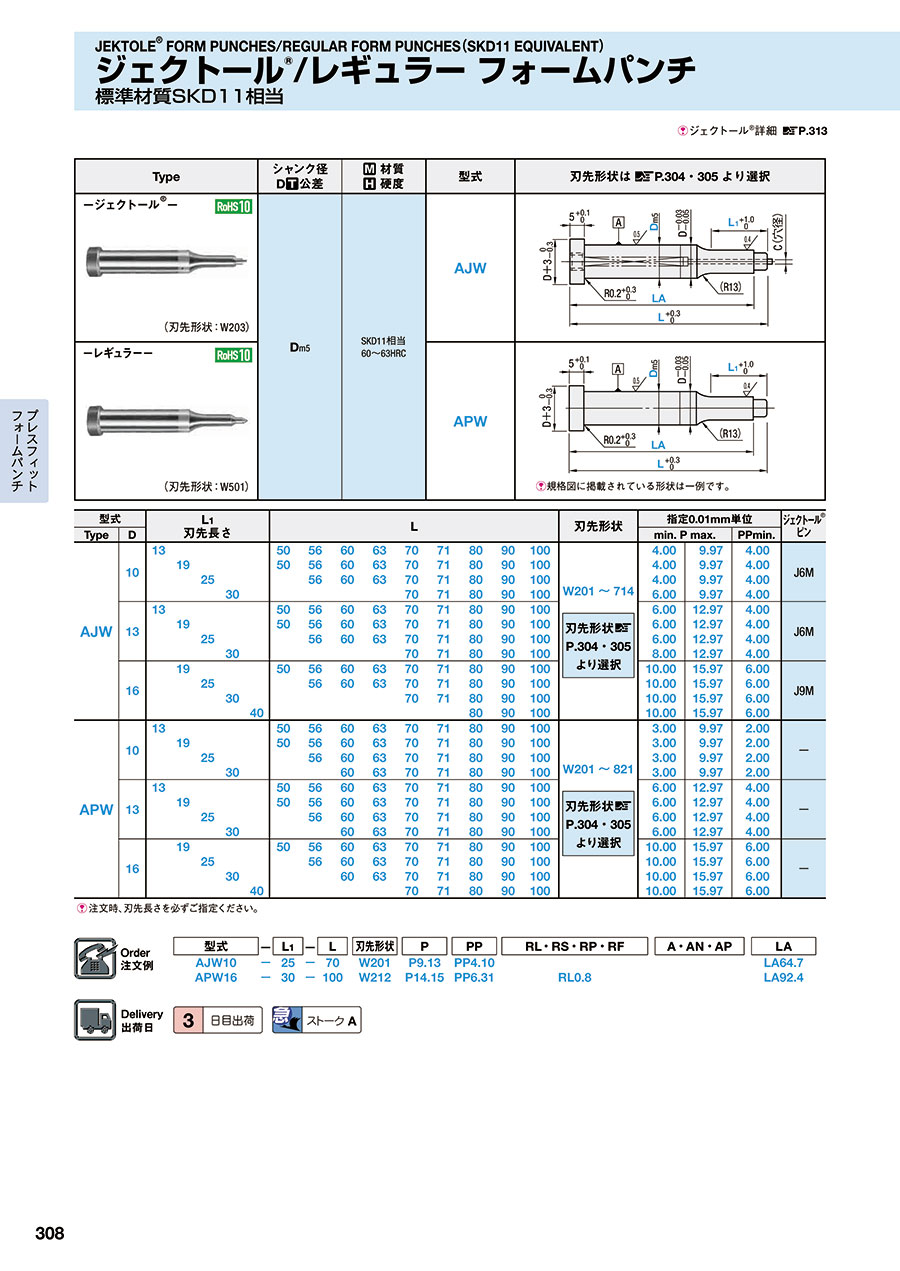

ジェクトール®/レギュラー　フォームパンチ

カタログ |

通常単価(税別): -

税込単価: -

ジェクトール®/レギュラータイプのフォームパンチです。材質はダイス鋼です。

材質
SKD11相当
表面処理
なし
シャンク(取付部)形状
標準

未確定：候補が285型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]ジェクトール®詳細>> P.313

外形図・製品仕様

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式	刃先形状は>> P.304・305より選択
D_m5	SKD11相当 60～63HRC	AJW
D_m5	SKD11相当 60～63HRC	APW	[ ! ]外形図に掲載されている形状は一例です。

規格表

型式		L₁ 刃先長さ					L									刃先形状	指定0.01mm単位			ジェクトール® ピン
Type	D	L₁ 刃先長さ					L									刃先形状	min. P max.		PPmin.	ジェクトール® ピン
AJW	10	13					50	56	60	63	70	71	80	90	100	W201～714 刃先形状>> P.304・305より選択	4.00	9.97	4.00	J6M
			19				50	56	60	63	70	71	80	90	100		4.00	9.97	4.00
				25				56	60	63	70	71	80	90	100		4.00	9.97	4.00
					30						70	71	80	90	100		6.00	9.97	4.00
	13	13					50	56	60	63	70	71	80	90	100		6.00	12.97	4.00	J6M
			19				50	56	60	63	70	71	80	90	100		6.00	12.97	4.00
				25				56	60	63	70	71	80	90	100		6.00	12.97	4.00
					30						70	71	80	90	100		8.00	12.97	4.00
	16		19				50	56	60	63	70	71	80	90	100		10.00	15.97	6.00	J9M
				25				56	60	63	70	71	80	90	100		10.00	15.97	6.00
					30						70	71	80	90	100		10.00	15.97	6.00
						40							80	90	100		10.00	15.97	6.00
APW	10	13					50	56	60	63	70	71	80	90	100	W201～821 刃先形状>> P.304・305より選択	3.00	9.97	2.00	-
			19				50	56	60	63	70	71	80	90	100		3.00	9.97	2.00
				25				56	60	63	70	71	80	90	100		3.00	9.97	2.00
					30				60	63	70	71	80	90	100		3.00	9.97	2.00
	13	13					50	56	60	63	70	71	80	90	100		6.00	12.97	4.00	-
			19				50	56	60	63	70	71	80	90	100		6.00	12.97	4.00
				25				56	60	63	70	71	80	90	100		6.00	12.97	4.00
					30				60	63	70	71	80	90	100		6.00	12.97	4.00
	16		19				50	56	60	63	70	71	80	90	100		10.00	15.97	6.00	-
				25				56	60	63	70	71	80	90	100		10.00	15.97	6.00
					30				60	63	70	71	80	90	100		10.00	15.97	6.00
						40					70	71	80	90	100		10.00	15.97	6.00

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式

－

L₁

－

刃先形状

RL・RS・RP・RF

A・AN・AP

AJW10

－

W201

P9.13

PP4.10

LA64.7

APW16

－

100

W212

P14.15

PP6.31

RL0.8

LA92.4

出荷日

日目出荷

急

ストークA

追加工

型式

－

L₁

－

刃先形状

RL・RS・RP・RF

A・AN・AP

(XL・XBR…etc.)

AJW13

－

100

W713

P12.95

PP4.50

RS1.0

AP30

LL96 XLD

APW10

－

W821

P9.38

PP5.44

AN45

LA86.0

XL88

追加工

記号

詳細

刃先

刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP≧XPmin　　　指定0.01mm単位
[ NG ]ジェクトール^®パンチ適用不可

XPmin

		L₁ (XBR/XBB)
		2.0	13.1	19.1	25.1	30.1	35.1
		～	～	～	～	～	～
		13.0	19.0	25.0	30.0	35.0	40.0
D	10	2.0	2.0	2.0	2.0	2.0	4.0
	13	4.0	4.0	4.0	4.0	4.0	4.0
	16	6.0	6.0	6.0	6.0	6.0	6.0

XBR
XBB

刃先長さ変更
(ジェクトール^®パンチ)
2.0≦XBR≦L₁max 指定0.1mm単位
35.1≦XBB≦L₁max 指定0.1mm単位
[ ! ]XL(LL)併用の場合、
最大刃先長さXBR(XBB)max＝ L₁max－(L－XL(LL))
[ ! ]ツバ＋シャンク部長さは22mm以上必要です。

(レギュラーパンチ)
2.0≦XBR≦35 指定0.1mm単位
35.1≦XBB≦40 指定0.1mm単位
[ ! ]ツバ＋シャンク部長さは22mm以上必要です。
[ ! ]XP追加工の記載内の表にご注意ください

XS19

刃先先端四角錐追加
AS＝45・60
[ ! ]レギュラーパンチの刃先形状W203,W401に適用可
[ ! ]出荷日＋1日
指定方法 XS19－AS45

全長

全長変更
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定
ください。

全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75

その他

サイドホール不要
[ ! ]ジェクトール^®部品を抜き取ります｡
[ NG ]レギュラーパンチ適用不可

標準より小さいジェクトール^®部品
[ ! ]出荷日お問い合わせ
[ NG ]レギュラーパンチ適用不可

追加工

記号

詳細

ツバ部

[ ! ]ノックピンに
よる廻り止め
>>こちらを
参照

ツバ部廻り止め一面加工

[ ! ]F=	D
	2

指定方法 X2

ツバ部廻り止め平行加工(二面)
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=	D
	2

指定方法 X3

ツバ厚変更
3.5≦XT＜5.0　(ジェクトール^®パンチ)
2.0≦XT＜5.0　(レギュラーパンチ)
指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
全長はXLと同じです。

ツバ厚公差指定　　　公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法 TT
TT4.5

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0 -0.03
指定方法 XH9.0

シャンク部

[ ! ]

[ ! ]フラットの深さは
ツバからの深さでは
なくシャンクからの
深さです。

X81
～
X89

追加フラット加工　標準指定
[ ! ]加工長さが全長の場合 LG＝L(全長)
と指定してください。
[ ! ]出荷日＋1日
[ NG ]ジェクトール^®パンチのD10は
X85〜88適用不可
指定方法
X88
X89－DP4.0－LG20

標準	深さ	長さ
X81	1.5	13
X82	1.5	16
X83	1.5	20
X84	1.5	全長
X85	2.5	13
X86	2.5	16
X87	2.5	20
X88	2.5	全長
X89	寸法指定

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13、16に適用
[ ! ]出荷日お問い合わせ

シャンク径	13.0	16.0
XDmin	11.5	14.5

XDmin ≦XD＜D 指定0.1mm単位

>> P.312

型番リスト

表示件数

型番

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W201 P[4-9.97/0.01] LA[31-98/0.1] PP[4-9.37/0.01]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W202 P[4-9.97/0.01] LA[31-98/0.1] PP[4-8.37/0.01] RL0

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W202 P[4-9.97/0.01] LA[31-98/0.1] PP[4-8.37/0.01] RL[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W203 P[4-9.97/0.01] LA[31-98/0.1] PP[4-8.97/0.01] RP[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W204 P[4-9.97/0.01] LA[31-98/0.1] PP[4-9.96/0.01] RP[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W221 P[4-9.97/0.01] LA[31-97.5/0.1] PP[4-9.37/0.01] RS[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W223 P[4-9.97/0.01] LA[31-97.5/0.1] PP[4-8.97/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W224 P[4-9.97/0.01] LA[31-97.5/0.1] PP[4-9.96/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W233 P[4-9.97/0.01] LA[31-98/0.1] PP[4-7.97/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W234 P[4-9.97/0.01] LA[31-98/0.1] RP[0.5-15/0.1] PP[4-9.96/0.01] RL[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W401 P[4-9.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[4-9.86/0.01]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W402 P[4-9.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[4-9.86/0.01] RL[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W404 P[4-9.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[4-9.86/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W602 P[4-9.97/0.01] RP[0.5-4.7/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W612 P[4-9.97/0.01] PP[4-9.96/0.01] RP[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W703 P[4-9.97/0.01] PP[4-9.96/0.01] AP[15,20,30,45]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W704 P[4-9.97/0.01] AP[15,20,30,45] PP[4-9.96/0.01] RP[0.5-15/0.1]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W713 P[4-9.97/0.01] PP[4-9.96/0.01] RS[0.5-15/0.1] AP[15,20,30,45]

AJW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W714 P[4-9.97/0.01] AP[15,20,30,45] PP[4-9.96/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W201 P[6-12.97/0.01] LA[31-98/0.1] PP[4-12.37/0.01]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W202 P[6-12.97/0.01] LA[31-98/0.1] PP[4-11.37/0.01] RL0

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W202 P[6-12.97/0.01] LA[31-98/0.1] PP[4-11.37/0.01] RL[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W203 P[6-12.97/0.01] LA[31-98/0.1] PP[4-11.97/0.01] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W204 P[6-12.97/0.01] LA[31-98/0.1] PP[4-12.96/0.01] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W221 P[6-12.97/0.01] LA[31-97.5/0.1] PP[4-12.37/0.01] RS[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W223 P[6-12.97/0.01] LA[31-97.5/0.1] PP[4-11.97/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W224 P[6-12.97/0.01] LA[31-97.5/0.1] PP[4-12.96/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W233 P[6-12.97/0.01] LA[31-98/0.1] PP[4-10.97/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W234 P[6-12.97/0.01] LA[31-98/0.1] PP[4-12.96/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W401 P[6-12.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[4-12.86/0.01]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W402 P[6-12.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[4-12.86/0.01] RL[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W404 P[6-12.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[4-12.86/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W602 P[6-12.97/0.01] RP[0.5-6.2/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W612 P[6-12.97/0.01] PP[4-12.96/0.01] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W703 P[6-12.97/0.01] AP[15,20,30,45] PP[4-12.96/0.01]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W704 P[6-12.97/0.01] AP[15,20,30,45] PP[4-12.96/0.01] RP[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W713 P[6-12.97/0.01] AP[15,20,30,45] PP[4-12.96/0.01] RS[0.5-15/0.1]

AJW13-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W714 P[6-12.97/0.01] AP[15,20,30,45] PP[4-12.96/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W201 P[10-15.97/0.01] LA[31-98/0.1] PP[6-15.37/0.01]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W202 P[10-15.97/0.01] LA[31-98/0.1] PP[6-14.37/0.01] RL0

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W202 P[10-15.97/0.01] LA[31-98/0.1] PP[6-14.37/0.01] RL[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W203 P[10-15.97/0.01] LA[31-98/0.1] PP[6-14.97/0.01] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W204 P[10-15.97/0.01] LA[31-98/0.1] PP[6-15.96/0.01] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W221 P[10-15.97/0.01] LA[31-97.5/0.1] PP[6-15.37/0.01] RS[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W223 P[10-15.97/0.01] LA[31-97.5/0.1] PP[6-14.97/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W224 P[10-15.97/0.01] LA[31-97.5/0.1] PP[6-15.96/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W233 P[10-15.97/0.01] LA[31-98/0.1] PP[6-13.97/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W234 P[10-15.97/0.01] LA[31-98/0.1] PP[6-15.96/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W401 P[10-15.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[6-15.86/0.01]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W402 P[10-15.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[6-15.86/0.01] RL[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W404 P[10-15.97/0.01] AP[15,20,30,45] LA[31-98/0.1] PP[6-15.86/0.01] RL[0.5-15/0.1] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W602 P[10-15.97/0.01] RP[0.5-7.7/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W612 P[10-15.97/0.01] PP[6-15.96/0.01] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W703 P[10-15.97/0.01] AP[15,20,30,45] PP[6-15.96/0.01]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W704 P[10-15.97/0.01] AP[15,20,30,45] PP[6-15.96/0.01] RP[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W713 P[10-15.97/0.01] AP[15,20,30,45] PP[6-15.96/0.01] RS[0.5-15/0.1]

AJW16-[14,19,25,30,40]-[50,56,60,63,70,71,80,90,100] W714 P[10-15.97/0.01] AP[15,20,30,45] PP[6-15.96/0.01] RP[0.5-15/0.1] RS[0.5-15/0.1]

APW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W201 P[3-9.97/0.01] LA[20-98/0.1] PP[2-9.37/0.01]

APW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W201 XP[2-2.99/0.01] LA[20-98/0.1] PP[2-9.37/0.01]

APW10-[13,14,19,25,30]-[50,56,60,63,70,71,80,90,100] W202 P[3-9.97/0.01] LA[20-98/0.1] PP[2-8.37/0.01] RL0

ジェクタ有無

刃先形状

D(シャンク径)

(mm)

先端形状

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

ＰＰ（刃先寸法）

(mm)

ＲＬ（先端形状寸法）

(mm)

ＲＳ（先端形状寸法）

(mm)

ＲＰ（先端形状寸法）

(mm)

ＲＦ（先端形状寸法）

(mm)

ＡＮ（先端角度）

(°)

ＡＰ（先端角度）

(°)

ＬＡ（長さ寸法）

(mm)

RoHS?

最小発注数量

有	W201	10	W201	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.37	-	-	-	-	-	-	31 ～ 98	10	1個
有	W202	10	W202	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 8.37	0	-	-	-	-	-	31 ～ 98	10	1個
有	W202	10	W202	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 8.37	0.5 ～ 15	-	-	-	-	-	31 ～ 98	10	1個
有	W203	10	W203	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 8.97	-	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W204	10	W204	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W221	10	W221	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.37	-	0.5 ～ 15	-	-	-	-	31 ～ 97.5	10	1個
有	W223	10	W223	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 8.97	-	0.5 ～ 15	0.5 ～ 15	-	-	-	31 ～ 97.5	10	1個
有	W224	10	W224	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	0.5 ～ 15	0.5 ～ 15	-	-	-	31 ～ 97.5	10	1個
有	W233	10	W233	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 7.97	0.5 ～ 15	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W234	10	W234	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	0.5 ～ 15	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W401	10	W401	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.86	-	-	-	-	-	15 ～ 45	31 ～ 98	10	1個
有	W402	10	W402	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.86	0.5 ～ 15	-	-	-	-	15 ～ 45	31 ～ 98	10	1個
有	W404	10	W404	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.86	0.5 ～ 15	-	0.5 ～ 15	-	-	15 ～ 45	31 ～ 98	10	1個
有	W602	10	W602	13 ～ 30	50 ～ 100	4 ～ 9.97	-	-	-	-	0.5 ～ 4.7	-	-	-	-	10	1個
有	W612	10	W612	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	-	0.5 ～ 15	-	-	-	-	10	1個
有	W703	10	W703	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	-	-	-	-	15 ～ 45	-	10	1個
有	W704	10	W704	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	-	0.5 ～ 15	-	-	15 ～ 45	-	10	1個
有	W713	10	W713	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	0.5 ～ 15	-	-	-	15 ～ 45	-	10	1個
有	W714	10	W714	13 ～ 30	50 ～ 100	4 ～ 9.97	-	4 ～ 9.96	-	0.5 ～ 15	0.5 ～ 15	-	-	15 ～ 45	-	10	1個
有	W201	13	W201	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.37	-	-	-	-	-	-	31 ～ 98	10	1個
有	W202	13	W202	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 11.37	0	-	-	-	-	-	31 ～ 98	10	1個
有	W202	13	W202	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 11.37	0.5 ～ 15	-	-	-	-	-	31 ～ 98	10	1個
有	W203	13	W203	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 11.97	-	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W204	13	W204	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W221	13	W221	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.37	-	0.5 ～ 15	-	-	-	-	31 ～ 97.5	10	1個
有	W223	13	W223	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 11.97	-	0.5 ～ 15	0.5 ～ 15	-	-	-	31 ～ 97.5	10	1個
有	W224	13	W224	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	0.5 ～ 15	0.5 ～ 15	-	-	-	31 ～ 97.5	10	1個
有	W233	13	W233	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 10.97	0.5 ～ 15	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W234	13	W234	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	0.5 ～ 15	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W401	13	W401	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.86	-	-	-	-	-	15 ～ 45	31 ～ 98	10	1個
有	W402	13	W402	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.86	0.5 ～ 15	-	-	-	-	15 ～ 45	31 ～ 98	10	1個
有	W404	13	W404	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.86	0.5 ～ 15	-	0.5 ～ 15	-	-	15 ～ 45	31 ～ 98	10	1個
有	W602	13	W602	13 ～ 30	50 ～ 100	6 ～ 12.97	-	-	-	-	0.5 ～ 6.2	-	-	-	-	10	1個
有	W612	13	W612	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	-	0.5 ～ 15	-	-	-	-	10	1個
有	W703	13	W703	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	-	-	-	-	15 ～ 45	-	10	1個
有	W704	13	W704	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	-	0.5 ～ 15	-	-	15 ～ 45	-	10	1個
有	W713	13	W713	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	0.5 ～ 15	-	-	-	15 ～ 45	-	10	1個
有	W714	13	W714	13 ～ 30	50 ～ 100	6 ～ 12.97	-	4 ～ 12.96	-	0.5 ～ 15	0.5 ～ 15	-	-	15 ～ 45	-	10	1個
有	W201	16	W201	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.37	-	-	-	-	-	-	31 ～ 98	10	1個
有	W202	16	W202	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 14.37	0	-	-	-	-	-	31 ～ 98	10	1個
有	W202	16	W202	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 14.37	0.5 ～ 15	-	-	-	-	-	31 ～ 98	10	1個
有	W203	16	W203	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 14.97	-	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W204	16	W204	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W221	16	W221	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.37	-	0.5 ～ 15	-	-	-	-	31 ～ 97.5	10	1個
有	W223	16	W223	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 14.97	-	0.5 ～ 15	0.5 ～ 15	-	-	-	31 ～ 97.5	10	1個
有	W224	16	W224	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	0.5 ～ 15	0.5 ～ 15	-	-	-	31 ～ 97.5	10	1個
有	W233	16	W233	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 13.97	0.5 ～ 15	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W234	16	W234	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	0.5 ～ 15	-	0.5 ～ 15	-	-	-	31 ～ 98	10	1個
有	W401	16	W401	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.86	-	-	-	-	-	15 ～ 45	31 ～ 98	10	1個
有	W402	16	W402	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.86	0.5 ～ 15	-	-	-	-	15 ～ 45	31 ～ 98	10	1個
有	W404	16	W404	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.86	0.5 ～ 15	-	0.5 ～ 15	-	-	15 ～ 45	31 ～ 98	10	1個
有	W602	16	W602	14 ～ 40	50 ～ 100	10 ～ 15.97	-	-	-	-	0.5 ～ 7.7	-	-	-	-	10	1個
有	W612	16	W612	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	-	0.5 ～ 15	-	-	-	-	10	1個
有	W703	16	W703	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	-	-	-	-	15 ～ 45	-	10	1個
有	W704	16	W704	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	-	0.5 ～ 15	-	-	15 ～ 45	-	10	1個
有	W713	16	W713	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	0.5 ～ 15	-	-	-	15 ～ 45	-	10	1個
有	W714	16	W714	14 ～ 40	50 ～ 100	10 ～ 15.97	-	6 ～ 15.96	-	0.5 ～ 15	0.5 ～ 15	-	-	15 ～ 45	-	10	1個
無	W201	10	W201	13 ～ 30	50 ～ 100	3 ～ 9.97	-	2 ～ 9.37	-	-	-	-	-	-	20 ～ 98	10	1個
無	W201	10	W201	13 ～ 30	50 ～ 100	-	2 ～ 2.99	2 ～ 9.37	-	-	-	-	-	-	20 ～ 98	10	1個
無	W202	10	W202	13 ～ 30	50 ～ 100	3 ～ 9.97	-	2 ～ 8.37	0	-	-	-	-	-	20 ～ 98	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ジェクトール®/レギュラータイプのフォームパンチです。材質はダイス鋼です。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジェクトール®/レギュラー　フォームパンチのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ジェクトール®/レギュラー　フォームパンチ	センターノックジェクトール®/レギュラー　フォームパンチ	ハイテン・重荷重用ジェクトール®/レギュラー　フォームパンチ	ハイテン・軽荷重用ジェクトール®/レギュラー　フォームパンチ	ハイテン・厚板打ち抜き用ジェクトール®/レギュラー　フォームパンチ	絞り用ジェクタパンチ　　DLCコート処理
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	8日目
材質	SKD11相当	SKD11相当	SKH51相当	SKD11相当	SKH51相当	粉末ハイス鋼
表面処理	なし	なし	なし	なし	なし	-
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
