DAYTON

カス上がり防止突き破り用ボタンダイ（薄鋼板用）材質SKD11相当

カタログ |

通常単価(税別): -

税込単価: -

カス上がり防止を施した突き破り用ボタンダイ（薄鋼板用）です。材質はダイス鋼です...

材質
SKD11相当
表面処理
なし

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ADXE

[ M ]材質 SKD11相当
[ H ]60～63HRC

規格表

型式		有効長S	L	製品穴径Y	P（T＝パネル板厚）				最大逃げR
Type	外径D	有効長S	L	製品穴径Y	T0.65	T0.70	T0.75	T0.80	最大逃げR
ADXE	16	5	20 ・ 22 ・ 25 ・ 28 ・ 30 ・ 32 ・ 35	5.2	5.48	-	-	-	9.5
				5.5	5.77	-	-	-
				6.0	6.24	-	-	-
				6.5	6.74	-	-	-
				7.0	7.24	7.26	-	-
				7.5	7.72	7.74	-	-
				8.0	8.20	8.22	8.26	-
				8.5	8.69	8.70	8.75	-
	20	5		9.0	9.18	9.18	9.24	9.29	12.0
				9.5	9.68	9.68	9.73	9.79
				10.0	10.18	10.18	10.22	10.29
				10.5	10.68	10.68	10.72	10.79
	22	6		11.0	11.18	11.18	11.22	11.29	15.0
				11.5	11.68	11.68	11.72	11.79
				12.0	12.18	12.18	12.22	12.29
				12.5	12.68	12.68	12.72	12.79
				13.0	13.18	13.18	13.22	13.29
				13.5	13.68	13.68	13.72	13.79
	25	6		14.0	14.18	14.18	14.22	14.28	17.5
				14.5	14.68	14.68	14.72	14.78
				15.0	15.18	15.18	15.22	15.28
				15.5	15.68	15.68	15.72	15.78
				16.0	16.18	16.18	16.22	16.28
	32	6		16.5	16.68	16.68	16.72	16.78	21.0
				17.0	17.18	17.18	17.22	17.28
				17.5	17.68	17.68	17.72	17.78
				18.0	18.18	18.18	18.22	18.28
				18.5	18.68	18.68	18.72	18.78
				19.0	19.18	19.18	19.22	19.27
				19.5	19.68	19.68	19.72	19.77
	38	8		20.0	20.18	20.18	20.22	20.27	27.0
				20.5	20.68	20.68	20.72	20.77
				21.0	21.18	21.18	21.22	21.27
				21.5	21.68	21.68	21.72	21.77
				22.0	22.18	22.18	22.22	22.27
				22.5	22.68	22.68	22.72	22.77
				23.0	23.18	23.18	23.22	23.27
				23.5	23.68	23.68	23.72	23.77
				24.0	24.18	24.18	24.22	24.26
				24.5	24.68	24.68	24.72	24.76
				25.0	25.18	25.18	25.22	25.26

注文例

型式	－	L	製品穴径	パネル板厚
ADXE25	－	30	Y14.5	T0.65
ADXE38	－	20	Y21.5	T0.75

出荷日

日目出荷

型番リスト

表示件数

型番

ADXE16-[20,22,25,28,30,32,35] Y[5.2,5.5,6,6.5,7,7.5,8,8.5] T[0.65,0.7,0.75]

ADXE20-[20,22,25,28,30,32,35] Y[9,9.5,10,10.5] T[0.65,0.7,0.75]

ADXE22-[20,22,25,28,30,32,35] Y[11,11.5,12,12.5,13,13.5] T[0.65,0.7,0.75]

ADXE25-[20,22,25,28,30,32,35] Y[14,14.5,15,15.5,16] T[0.65,0.7,0.75]

ADXE32-[20,22,25,28,30,32,35] Y[16.5,17,17.5,18,18.5,19,19.5] T[0.65,0.7,0.75]

ADXE38-[20,22,25,28,30,32,35] Y[20,20.5,21,21.5,22,22.5,23,23.5,24,24.5,25] T[0.65,0.7,0.75]

D（シャンク径)

(mm)

Ｌ（全長）

(mm)

Ｔ（パネル板厚）

(mm)

Ｙ（製品穴径）

(mm)

RoHS?

最小発注数量

16	20 ～ 35	0.65 ～ 0.75	5.2 ～ 8.5	10	1個
20	20 ～ 35	0.65 ～ 0.75	9 ～ 10.5	10	1個
22	20 ～ 35	0.65 ～ 0.75	11 ～ 13.5	10	1個
25	20 ～ 35	0.65 ～ 0.75	14 ～ 16	10	1個
32	20 ～ 35	0.65 ～ 0.75	16.5 ～ 19.5	10	1個
38	20 ～ 35	0.65 ～ 0.75	20 ～ 25	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

カス上がり防止を施した突き破り用ボタンダイ（薄鋼板用）です。材質はダイス鋼です。

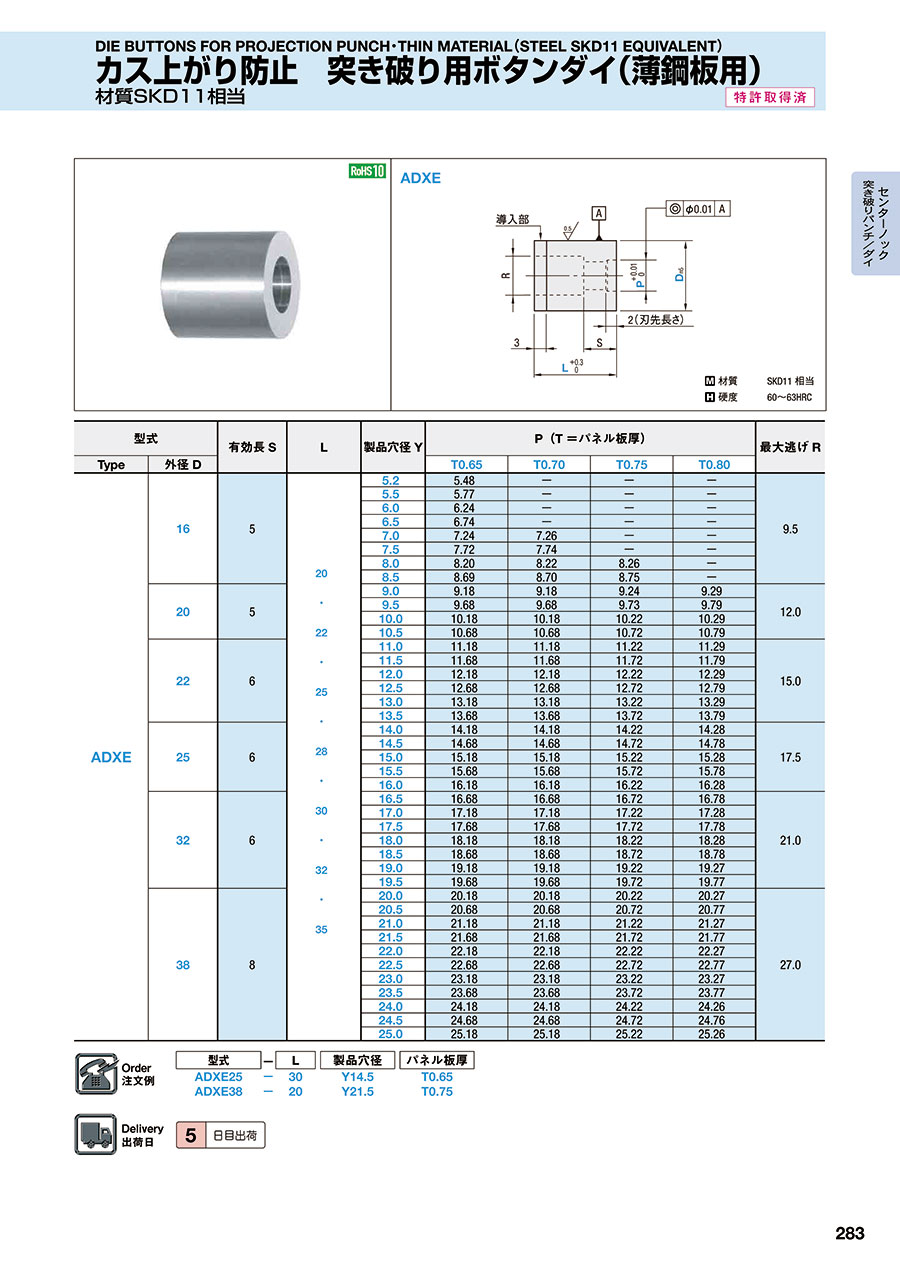

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
