センターノック突き破りパンチ（薄鋼板用）材質SKD11相当

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：6日目～14日目

センターノック突き破りパンチ（薄鋼板用）です。材質はダイス鋼です。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]コーティングパンチ>> P.318

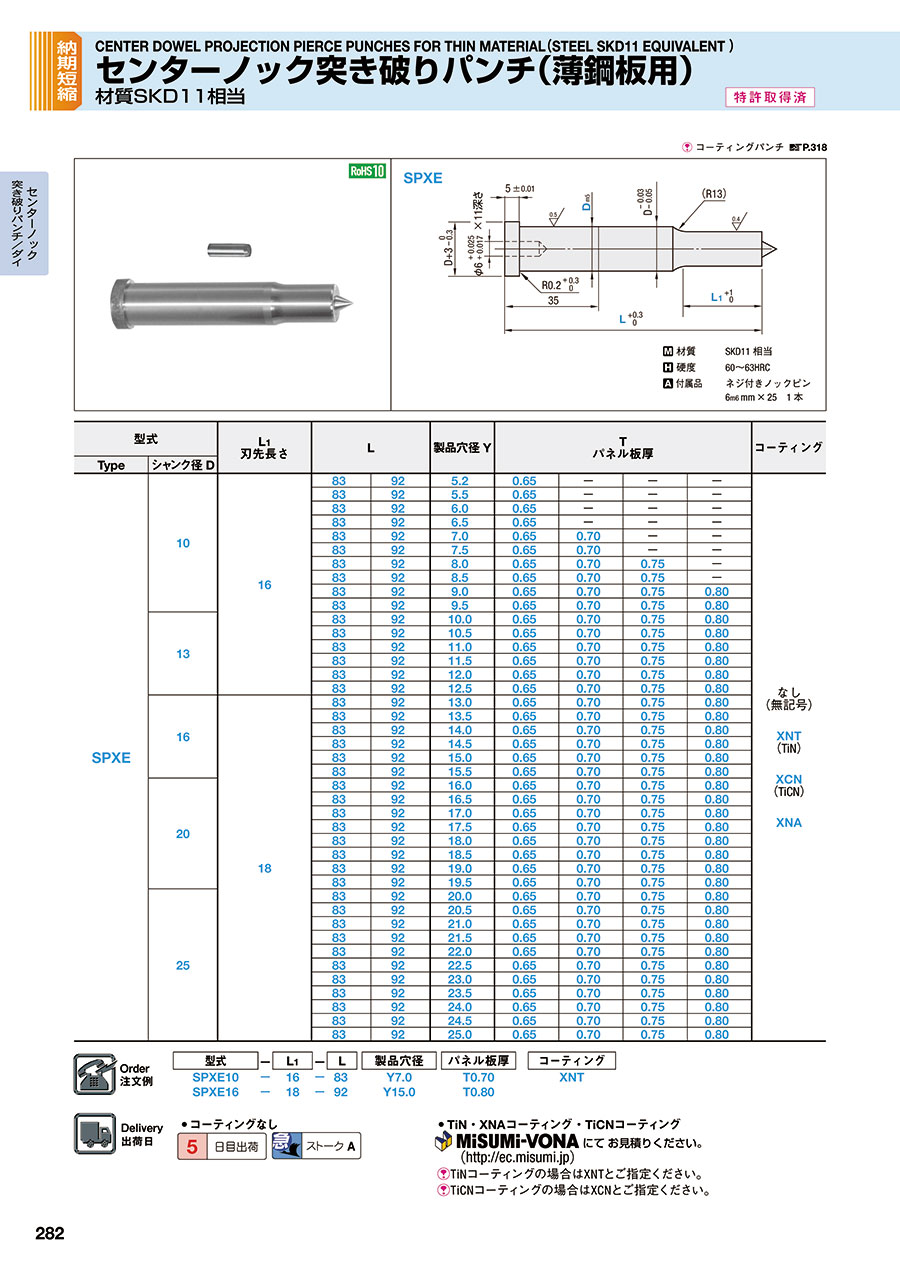

外形図・製品仕様

SPXE

[ M ]材質：SKD11相当
[ H ]硬度：60～63HRC
[ A ]付属品：ネジ付きノックピン6_m6mm×25 1本

規格表

型式		L₁ 刃先長さ	L		製品穴径Y	T パネル板厚				コーティング
Type	シャンク径D	L₁ 刃先長さ	L		製品穴径Y	T パネル板厚				コーティング
SPXE	10	16	83	92	5.2	0.65	-	-	-	なし（無記号） XNT （TiN） XCN （TiCN） XNA
			83	92	5.5	0.65	-	-	-
			83	92	6.0	0.65	-	-	-
			83	92	6.5	0.65	-	-	-
			83	92	7.0	0.65	0.70	-	-
			83	92	7.5	0.65	0.70	-	-
			83	92	8.0	0.65	0.70	0.75	-
			83	92	8.5	0.65	0.70	0.75	-
			83	92	9.0	0.65	0.70	0.75	0.80
			83	92	9.5	0.65	0.70	0.75	0.80
	13		83	92	10.0	0.65	0.70	0.75	0.80
			83	92	10.5	0.65	0.70	0.75	0.80
			83	92	11.0	0.65	0.70	0.75	0.80
			83	92	11.5	0.65	0.70	0.75	0.80
			83	92	12.0	0.65	0.70	0.75	0.80
			83	92	12.5	0.65	0.70	0.75	0.80
	16	18	83	92	13.0	0.65	0.70	0.75	0.80
			83	92	13.5	0.65	0.70	0.75	0.80
			83	92	14.0	0.65	0.70	0.75	0.80
			83	92	14.5	0.65	0.70	0.75	0.80
			83	92	15.0	0.65	0.70	0.75	0.80
			83	92	15.5	0.65	0.70	0.75	0.80
	20		83	92	16.0	0.65	0.70	0.75	0.80
			83	92	16.5	0.65	0.70	0.75	0.80
			83	92	17.0	0.65	0.70	0.75	0.80
			83	92	17.5	0.65	0.70	0.75	0.80
			83	92	18.0	0.65	0.70	0.75	0.80
			83	92	18.5	0.65	0.70	0.75	0.80
			83	92	19.0	0.65	0.70	0.75	0.80
			83	92	19.5	0.65	0.70	0.75	0.80
	25		83	92	20.0	0.65	0.70	0.75	0.80
			83	92	20.5	0.65	0.70	0.75	0.80
			83	92	21.0	0.65	0.70	0.75	0.80
			83	92	21.5	0.65	0.70	0.75	0.80
			83	92	22.0	0.65	0.70	0.75	0.80
			83	92	22.5	0.65	0.70	0.75	0.80
			83	92	23.0	0.65	0.70	0.75	0.80
			83	92	23.5	0.65	0.70	0.75	0.80
			83	92	24.0	0.65	0.70	0.75	0.80
			83	92	24.5	0.65	0.70	0.75	0.80
			83	92	25.0	0.65	0.70	0.75	0.80

注文例

型式	－	L₁	－	L	製品穴径	パネル板厚	コーティング
SPXE10	－	16	－	83	Y7.0	T0.70	XNT
SPXE16	－	18	－	92	Y15.0	T0.80

出荷日

•コーティングなし

日目出荷

急

ストークA

TiN・XNAコーティング・TiCNコーティング

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

[ ! ]TiNコーティングの場合はXNTとご指定ください。
[ ! ]TiCNコーティングの場合はXCNとご指定ください。
