ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－XNAＰ処理－

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－XNA処理－

通常出荷日：6 日目

これまでのDAYTONN XNAコーティングの下地に特殊処理を施したハイテン・...

厚板打ち抜き用有無
有
先端形状
1段
ジェクタ
なし
材質
SKH51相当
表面処理
XNAPコーティング
シャンク(取付部)形状
標準
シャンク径D公差
m5

未確定：候補が156型番あります。

商品情報
型番リスト
詳細情報

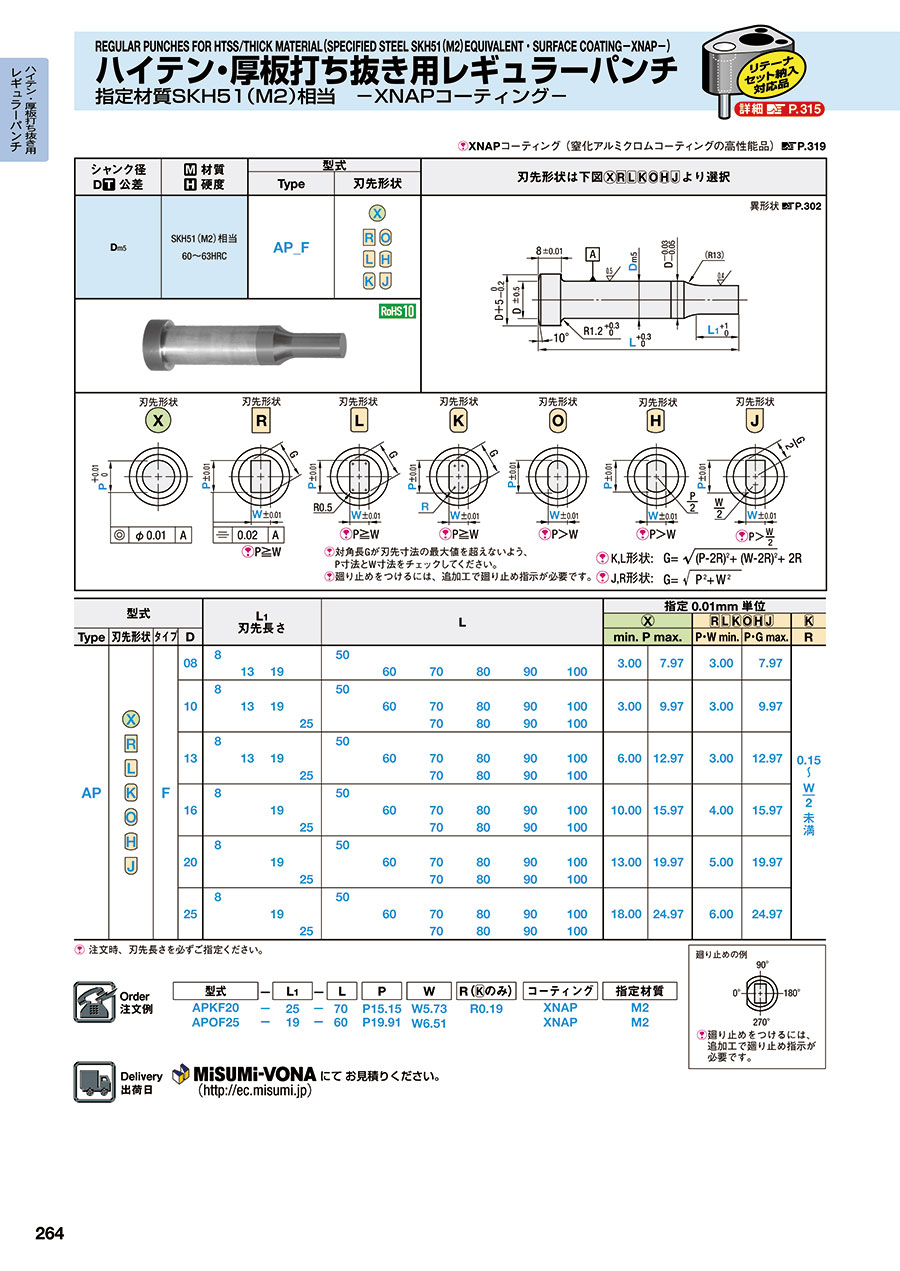

カタログ

商品情報

[ ! ]XNAPコーティング（窒化アルミクロムコーティングの高性能品）>> P.319

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.302

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
D_m5	SKH51（M2）相当 60～63HRC	AP_F

刃先形状刃先形状刃先形状刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状刃先形状刃先形状 [ ! ]P＞W [ ! ]P＞W

[ ! ]P>	W
	2

[ ! ]K,L形状: G=

[ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式				L₁ 刃先長さ				L						指定0.01mm単位
型式
Type	刃先形状	タイプ	D											min. P max.		P・W min.	P・G max.	R
AP		F	08	8				50						3.00	7.97	3.00	7.97	0.15 ～ W 2 未満
			08		13	19			60	70	80	90	100	3.00	7.97	3.00	7.97
			10	8				50						3.00	9.97	3.00	9.97
					13	19			60	70	80	90	100
							25			70	80	90	100
			13	8				50						6.00	12.97	3.00	12.97
					13	19			60	70	80	90	100
							25			70	80	90	100
			16	8				50						10.00	15.97	4.00	15.97
						19			60	70	80	90	100
							25			70	80	90	100
			20	8				50						13.00	19.97	5.00	19.97
						19			60	70	80	90	100
							25			70	80	90	100
			25	8				50						18.00	24.97	6.00	24.97
						19			60	70	80	90	100
							25			70	80	90	100

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式

L₁

R( のみ)

コーティング

指定材質

APKF20

P15.15

W5.73

R0.19

XNAP

APOF25

P19.91

W6.51

XNAP

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

L₁

P(XP)

W(XW)

R( のみ)

(XBR・XL・X2…etc.)

コーティング

指定材質

APHF10

100

P6.59

W3.00

LL93.5 X3−ANG180

XNAP

APJF16

P9.50

W4.33

XH16.5 XL48.5 X93−ANG110

XNAP

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位

XPmin

		L₁(XBR/XBB)
		2.0	8.1	13.1	19.1	25.1	30.1	35.1
		～	～	～	～	～	～	～
		8.0	13.0	19.0	25.0	30.0	35.0	40.0
D	08	1.5	1.5	1.5	2.0	2.0	2.0	4.0
	10	1.5	1.5	1.5	3.0	3.0	3.0	4.0
	13	3.0	3.0	3.0	3.0	3.0	3.0	4.0
	16	5.0	5.0	5.0	5.0	5.0	5.0	5.0
	20	6.0	6.0	6.0	6.0	6.5	6.5	6.5
	25	8.0	8.0	8.0	8.0	9.0	9.0	9.0

XP・XWmin

L₁(XBR)
2.0	8.1	13.1	19.1
～	～	～	～
8.0	13.0	19.0	25.0
1.0	1.5	3.0	–
1.25	1.5	3.0	3.0
1.5	1.5	3.0	3.0
2.0	2.0	3.0	3.5
2.5	2.5	3.0	3.5
3.0	3.0	3.0	3.5

XBR
XBB

刃先長さ変更
2.0≦XBR≦35.0 指定0.1mm単位
35.1≦XBB≦40.0(X形状のみ) 指定0.1mm単位
[ ! ]ツバ＋シャンク部長さは27mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください

刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－0.2)/2
[ NG ]XC・XAR・XS併用不可

－

刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－0.2)/2
[ NG ]XR・XAR・XS併用不可

－

XAR

刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L₁
指定0.1mm単位
[ ! ]D08またはD10の場合、
P≧6.0かつL₁≦15.0
[ NG ]XR・XC・XS併用不可
指定方法 XAR5－BB2.0

－

XS19

刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先に
シャー角をつけることが
できます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可

－

XS20

XS21

XS22

XS23

XS24

全長

全長変更
XL＜L　　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。

全長公差変更
L ＋0.30 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。

指定方法

LL
LL75

追加工

記号

刃先形状

ツバ部

角度(ANG)

[ ! ]

ノックピンに
よる廻り止め
詳細>>こちら

ツバ部廻り止め一面加工標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=D2
指定方法 X2－ANG90

ツバ部廻り止め一面加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=D2
指定方法 X3－ANG90

－

ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225

－

ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225

ツバ厚変更
2.0≦XT＜8.0　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(8－XT)分短くなります。XL併用の場合、
全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可

ツバ径変更(規格よりも小さくします)
D≦XH＜D＋5　指定0.1mm単位
[ ! ]XH＝Dのとき公差 D 0-0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0

シャンク部

角度(ANG)

[ ! ]

フラットの深さは
ツバからの深さでは
なくシャンクからの
深さです。

X81
～
X89

追加フラット加工　標準角度指定
ANG＝0・90・180・270　　
[ NG ]X形状角度指定不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20

標準	任意	深さ	長さ
X81	X91	1.5	13
X82	X92	1.5	16
X83	X93	1.5	20
X84	X94	1.5	全長
X85	X95	2.5	13
X86	X96	2.5	16
X87	X97	2.5	20
X88	X98	2.5	全長
X89	X99	寸法指定

X91
～
X99

追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20

[ ! ]DP・LGは指定0.1mm単位　　　PG≦2(	D	－DP－0.1)
	2

[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)とご指定
ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

>> P.312
>> P.314

型番リスト

表示件数

型番

APHF08-[8,13,19]-[50,60,70,80,90,100] M2 P[3-7.97/0.01] W[3-7.97/0.01] XNAP

APHF08-[8,13,19]-[50,60,70,80,90,100] M2 P[3-7.97/0.01] XW[1-2.99/0.01] XNAP

APHF08-[8,13,19]-[50,60,70,80,90,100] M2 XP[1-2.99/0.01] W[3-7.97/0.01] XNAP

APHF08-[8,13,19]-[50,60,70,80,90,100] M2 XP[1-2.99/0.01] XW[1-2.99/0.01] XNAP

APHF10-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-9.97/0.01] W[3-9.97/0.01] XNAP

APHF10-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-9.97/0.01] XW[1.25-2.99/0.01] XNAP

APHF10-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.25-2.99/0.01] W[3-9.97/0.01] XNAP

APHF10-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.25-2.99/0.01] XW[1.25-2.99/0.01] XNAP

APHF13-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-12.97/0.01] W[3-12.97/0.01] XNAP

APHF13-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-12.97/0.01] XW[1.5-2.99/0.01] XNAP

APHF13-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.5-2.99/0.01] W[3-12.97/0.01] XNAP

APHF13-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.5-2.99/0.01] XW[1.5-2.99/0.01] XNAP

APHF16-[8,19,25]-[50,60,70,80,90,100] M2 P[4-15.97/0.01] W[4-15.97/0.01] XNAP

APHF16-[8,19,25]-[50,60,70,80,90,100] M2 P[4-15.97/0.01] XW[2-3.99/0.01] XNAP

APHF16-[8,19,25]-[50,60,70,80,90,100] M2 XP[2-3.99/0.01] W[4-15.97/0.01] XNAP

APHF16-[8,19,25]-[50,60,70,80,90,100] M2 XP[2-3.99/0.01] XW[2-3.99/0.01] XNAP

APHF20-[8,19,25]-[50,60,70,80,90,100] M2 P[5-19.97/0.01] W[5-19.97/0.01] XNAP

APHF20-[8,19,25]-[50,60,70,80,90,100] M2 P[5-19.97/0.01] XW[2.5-4.99/0.01] XNAP

APHF20-[8,19,25]-[50,60,70,80,90,100] M2 XP[2.5-4.99/0.01] W[5-19.97/0.01] XNAP

APHF20-[8,19,25]-[50,60,70,80,90,100] M2 XP[2.5-4.99/0.01] XW[2.5-4.99/0.01] XNAP

APHF25-[8,19,25]-[50,60,70,80,90,100] M2 P[6-24.97/0.01] W[6-24.97/0.01] XNAP

APHF25-[8,19,25]-[50,60,70,80,90,100] M2 P[6-24.97/0.01] XW[3-5.99/0.01] XNAP

APHF25-[8,19,25]-[50,60,70,80,90,100] M2 XP[3-5.99/0.01] W[6-24.97/0.01] XNAP

APHF25-[8,19,25]-[50,60,70,80,90,100] M2 XP[3-5.99/0.01] XW[3-5.99/0.01] XNAP

APJF08-[8,13,19]-[50,60,70,80,90,100] M2 P[3-7.97/0.01] W[3-7.97/0.01] XNAP

APJF08-[8,13,19]-[50,60,70,80,90,100] M2 P[3-7.97/0.01] XW[1-2.99/0.01] XNAP

APJF08-[8,13,19]-[50,60,70,80,90,100] M2 XP[1-2.99/0.01] W[3-7.97/0.01] XNAP

APJF08-[8,13,19]-[50,60,70,80,90,100] M2 XP[1-2.99/0.01] XW[1-2.99/0.01] XNAP

APJF10-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-9.97/0.01] W[3-9.97/0.01] XNAP

APJF10-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-9.97/0.01] XW[1.25-2.99/0.01] XNAP

APJF10-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.25-2.99/0.01] W[3-9.97/0.01] XNAP

APJF10-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.25-2.99/0.01] XW[1.25-2.99/0.01] XNAP

APJF13-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-12.97/0.01] W[3-12.97/0.01] XNAP

APJF13-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-12.97/0.01] XW[1.5-2.99/0.01] XNAP

APJF13-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.5-2.99/0.01] W[3-12.97/0.01] XNAP

APJF13-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.5-2.99/0.01] XW[1.5-2.99/0.01] XNAP

APJF16-[8,19,25]-[50,60,70,80,90,100] M2 P[4-15.97/0.01] W[4-15.97/0.01] XNAP

APJF16-[8,19,25]-[50,60,70,80,90,100] M2 P[4-15.97/0.01] XW[2-3.99/0.01] XNAP

APJF16-[8,19,25]-[50,60,70,80,90,100] M2 XP[2-3.99/0.01] W[4-15.97/0.01] XNAP

APJF16-[8,19,25]-[50,60,70,80,90,100] M2 XP[2-3.99/0.01] XW[2-3.99/0.01] XNAP

APJF20-[8,19,25]-[50,60,70,80,90,100] M2 P[5-19.97/0.01] W[5-19.97/0.01] XNAP

APJF20-[8,19,25]-[50,60,70,80,90,100] M2 P[5-19.97/0.01] XW[2.5-4.99/0.01] XNAP

APJF20-[8,19,25]-[50,60,70,80,90,100] M2 XP[2.5-4.99/0.01] W[5-19.97/0.01] XNAP

APJF20-[8,19,25]-[50,60,70,80,90,100] M2 XP[2.5-4.99/0.01] XW[2.5-4.99/0.01] XNAP

APJF25-[8,19,25]-[50,60,70,80,90,100] M2 P[6-24.97/0.01] W[6-24.97/0.01] XNAP

APJF25-[8,19,25]-[50,60,70,80,90,100] M2 P[6-24.97/0.01] XW[3-5.99/0.01] XNAP

APJF25-[8,19,25]-[50,60,70,80,90,100] M2 XP[3-5.99/0.01] W[6-24.97/0.01] XNAP

APJF25-[8,19,25]-[50,60,70,80,90,100] M2 XP[3-5.99/0.01] XW[3-5.99/0.01] XNAP

APKF08-[8,13,19]-[50,60,70,80,90,100] M2 P[3-7.97/0.01] W[3-7.97/0.01] R[0.15-3.98/0.01] XNAP

APKF08-[8,13,19]-[50,60,70,80,90,100] M2 P[3-7.97/0.01] XW[1-2.99/0.01] R[0.15-3.98/0.01] XNAP

APKF08-[8,13,19]-[50,60,70,80,90,100] M2 XP[1-2.99/0.01] W[3-7.97/0.01] R[0.15-3.98/0.01] XNAP

APKF08-[8,13,19]-[50,60,70,80,90,100] M2 XP[1-2.99/0.01] XW[1-2.99/0.01] R[0.15-3.98/0.01] XNAP

APKF10-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-9.97/0.01] W[3-9.97/0.01] R[0.15-4.98/0.01] XNAP

APKF10-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-9.97/0.01] XW[1.25-2.99/0.01] R[0.15-4.98/0.01] XNAP

APKF10-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.25-2.99/0.01] W[3-9.97/0.01] R[0.15-4.98/0.01] XNAP

APKF10-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.25-2.99/0.01] XW[1.25-2.99/0.01] R[0.15-4.98/0.01] XNAP

APKF13-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-12.97/0.01] W[3-12.97/0.01] R[0.15-6.48/0.01] XNAP

APKF13-[8,13,19,25]-[50,60,70,80,90,100] M2 P[3-12.97/0.01] XW[1.5-2.99/0.01] R[0.15-6.48/0.01] XNAP

APKF13-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.5-2.99/0.01] W[3-12.97/0.01] R[0.15-6.48/0.01] XNAP

APKF13-[8,13,19,25]-[50,60,70,80,90,100] M2 XP[1.5-2.99/0.01] XW[1.5-2.99/0.01] R[0.15-6.48/0.01] XNAP

刃先形状

D（シャンク径）

(mm)

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

ＸＷ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	08	8 ～ 19	50 ～ 100	3 ～ 7.97	-	3 ～ 7.97	-	-	10	1個
両側欠円形	08	8 ～ 19	50 ～ 100	3 ～ 7.97	-	-	1 ～ 2.99	-	10	1個
両側欠円形	08	8 ～ 19	50 ～ 100	-	1 ～ 2.99	3 ～ 7.97	-	-	10	1個
両側欠円形	08	8 ～ 19	50 ～ 100	-	1 ～ 2.99	-	1 ～ 2.99	-	10	1個
両側欠円形	10	8 ～ 25	50 ～ 100	3 ～ 9.97	-	3 ～ 9.97	-	-	10	1個
両側欠円形	10	8 ～ 25	50 ～ 100	3 ～ 9.97	-	-	1.25 ～ 2.99	-	10	1個
両側欠円形	10	8 ～ 25	50 ～ 100	-	1.25 ～ 2.99	3 ～ 9.97	-	-	10	1個
両側欠円形	10	8 ～ 25	50 ～ 100	-	1.25 ～ 2.99	-	1.25 ～ 2.99	-	10	1個
両側欠円形	13	8 ～ 25	50 ～ 100	3 ～ 12.97	-	3 ～ 12.97	-	-	10	1個
両側欠円形	13	8 ～ 25	50 ～ 100	3 ～ 12.97	-	-	1.5 ～ 2.99	-	10	1個
両側欠円形	13	8 ～ 25	50 ～ 100	-	1.5 ～ 2.99	3 ～ 12.97	-	-	10	1個
両側欠円形	13	8 ～ 25	50 ～ 100	-	1.5 ～ 2.99	-	1.5 ～ 2.99	-	10	1個
両側欠円形	16	8 ～ 25	50 ～ 100	4 ～ 15.97	-	4 ～ 15.97	-	-	10	1個
両側欠円形	16	8 ～ 25	50 ～ 100	4 ～ 15.97	-	-	2 ～ 3.99	-	10	1個
両側欠円形	16	8 ～ 25	50 ～ 100	-	2 ～ 3.99	4 ～ 15.97	-	-	10	1個
両側欠円形	16	8 ～ 25	50 ～ 100	-	2 ～ 3.99	-	2 ～ 3.99	-	10	1個
両側欠円形	20	8 ～ 25	50 ～ 100	5 ～ 19.97	-	5 ～ 19.97	-	-	10	1個
両側欠円形	20	8 ～ 25	50 ～ 100	5 ～ 19.97	-	-	2.5 ～ 4.99	-	10	1個
両側欠円形	20	8 ～ 25	50 ～ 100	-	2.5 ～ 4.99	5 ～ 19.97	-	-	10	1個
両側欠円形	20	8 ～ 25	50 ～ 100	-	2.5 ～ 4.99	-	2.5 ～ 4.99	-	10	1個
両側欠円形	25	8 ～ 25	50 ～ 100	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
両側欠円形	25	8 ～ 25	50 ～ 100	6 ～ 24.97	-	-	3 ～ 5.99	-	10	1個
両側欠円形	25	8 ～ 25	50 ～ 100	-	3 ～ 5.99	6 ～ 24.97	-	-	10	1個
両側欠円形	25	8 ～ 25	50 ～ 100	-	3 ～ 5.99	-	3 ～ 5.99	-	10	1個
欠楕円形	08	8 ～ 19	50 ～ 100	3 ～ 7.97	-	3 ～ 7.97	-	-	10	1個
欠楕円形	08	8 ～ 19	50 ～ 100	3 ～ 7.97	-	-	1 ～ 2.99	-	10	1個
欠楕円形	08	8 ～ 19	50 ～ 100	-	1 ～ 2.99	3 ～ 7.97	-	-	10	1個
欠楕円形	08	8 ～ 19	50 ～ 100	-	1 ～ 2.99	-	1 ～ 2.99	-	10	1個
欠楕円形	10	8 ～ 25	50 ～ 100	3 ～ 9.97	-	3 ～ 9.97	-	-	10	1個
欠楕円形	10	8 ～ 25	50 ～ 100	3 ～ 9.97	-	-	1.25 ～ 2.99	-	10	1個
欠楕円形	10	8 ～ 25	50 ～ 100	-	1.25 ～ 2.99	3 ～ 9.97	-	-	10	1個
欠楕円形	10	8 ～ 25	50 ～ 100	-	1.25 ～ 2.99	-	1.25 ～ 2.99	-	10	1個
欠楕円形	13	8 ～ 25	50 ～ 100	3 ～ 12.97	-	3 ～ 12.97	-	-	10	1個
欠楕円形	13	8 ～ 25	50 ～ 100	3 ～ 12.97	-	-	1.5 ～ 2.99	-	10	1個
欠楕円形	13	8 ～ 25	50 ～ 100	-	1.5 ～ 2.99	3 ～ 12.97	-	-	10	1個
欠楕円形	13	8 ～ 25	50 ～ 100	-	1.5 ～ 2.99	-	1.5 ～ 2.99	-	10	1個
欠楕円形	16	8 ～ 25	50 ～ 100	4 ～ 15.97	-	4 ～ 15.97	-	-	10	1個
欠楕円形	16	8 ～ 25	50 ～ 100	4 ～ 15.97	-	-	2 ～ 3.99	-	10	1個
欠楕円形	16	8 ～ 25	50 ～ 100	-	2 ～ 3.99	4 ～ 15.97	-	-	10	1個
欠楕円形	16	8 ～ 25	50 ～ 100	-	2 ～ 3.99	-	2 ～ 3.99	-	10	1個
欠楕円形	20	8 ～ 25	50 ～ 100	5 ～ 19.97	-	5 ～ 19.97	-	-	10	1個
欠楕円形	20	8 ～ 25	50 ～ 100	5 ～ 19.97	-	-	2.5 ～ 4.99	-	10	1個
欠楕円形	20	8 ～ 25	50 ～ 100	-	2.5 ～ 4.99	5 ～ 19.97	-	-	10	1個
欠楕円形	20	8 ～ 25	50 ～ 100	-	2.5 ～ 4.99	-	2.5 ～ 4.99	-	10	1個
欠楕円形	25	8 ～ 25	50 ～ 100	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
欠楕円形	25	8 ～ 25	50 ～ 100	6 ～ 24.97	-	-	3 ～ 5.99	-	10	1個
欠楕円形	25	8 ～ 25	50 ～ 100	-	3 ～ 5.99	6 ～ 24.97	-	-	10	1個
欠楕円形	25	8 ～ 25	50 ～ 100	-	3 ～ 5.99	-	3 ～ 5.99	-	10	1個
角R長方形	08	8 ～ 19	50 ～ 100	3 ～ 7.97	-	3 ～ 7.97	-	0.15 ～ 3.98	10	1個
角R長方形	08	8 ～ 19	50 ～ 100	3 ～ 7.97	-	-	1 ～ 2.99	0.15 ～ 3.98	10	1個
角R長方形	08	8 ～ 19	50 ～ 100	-	1 ～ 2.99	3 ～ 7.97	-	0.15 ～ 3.98	10	1個
角R長方形	08	8 ～ 19	50 ～ 100	-	1 ～ 2.99	-	1 ～ 2.99	0.15 ～ 3.98	10	1個
角R長方形	10	8 ～ 25	50 ～ 100	3 ～ 9.97	-	3 ～ 9.97	-	0.15 ～ 4.98	10	1個
角R長方形	10	8 ～ 25	50 ～ 100	3 ～ 9.97	-	-	1.25 ～ 2.99	0.15 ～ 4.98	10	1個
角R長方形	10	8 ～ 25	50 ～ 100	-	1.25 ～ 2.99	3 ～ 9.97	-	0.15 ～ 4.98	10	1個
角R長方形	10	8 ～ 25	50 ～ 100	-	1.25 ～ 2.99	-	1.25 ～ 2.99	0.15 ～ 4.98	10	1個
角R長方形	13	8 ～ 25	50 ～ 100	3 ～ 12.97	-	3 ～ 12.97	-	0.15 ～ 6.48	10	1個
角R長方形	13	8 ～ 25	50 ～ 100	3 ～ 12.97	-	-	1.5 ～ 2.99	0.15 ～ 6.48	10	1個
角R長方形	13	8 ～ 25	50 ～ 100	-	1.5 ～ 2.99	3 ～ 12.97	-	0.15 ～ 6.48	10	1個
角R長方形	13	8 ～ 25	50 ～ 100	-	1.5 ～ 2.99	-	1.5 ～ 2.99	0.15 ～ 6.48	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目
- ( - )	16日目

基本情報

基本情報

これまでのDAYTONN XNAコーティングの下地に特殊処理を施したハイテン・厚板打ち抜き用レギュラーパンチです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－XNAＰ処理－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－XNAＰ処理－	ハイテン・厚板打ち抜き用ジェクトール®パンチ標準材質SKH51(M2)相当－XNAＰ処理－	ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－WPC&XNA処理－	ハイテン・厚板打ち抜き用ジェクトール®パンチ標準材質SKH51(M2)相当－WPC&XNA処理－	厚板打抜き用パンチ　-ディコート処理-	厚板打抜き用パンチーツバ厚12mmー　-α処理®-
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	16日目	16日目	6日目	6日目	3日目	お見積り
厚板打ち抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	標準タイプ	なし	標準タイプ	なし	なし
材質	SKH51相当	SKH51相当	SKH51相当	SKH51相当	粉末ハイス鋼	SKH51相当
表面処理	XNAPコーティング	XNAPコーティング	WPC+XNAコーティング	WPC+XNAコーティング	ディコート	α処理
