ハイテン・厚板打ち抜き用ジェクトール®パンチ 標準材質SKH51(M2)相当－TiCN処理－

[ ! ]ジェクトール®詳細>> P.313

[ ! ]XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング）>> P.318

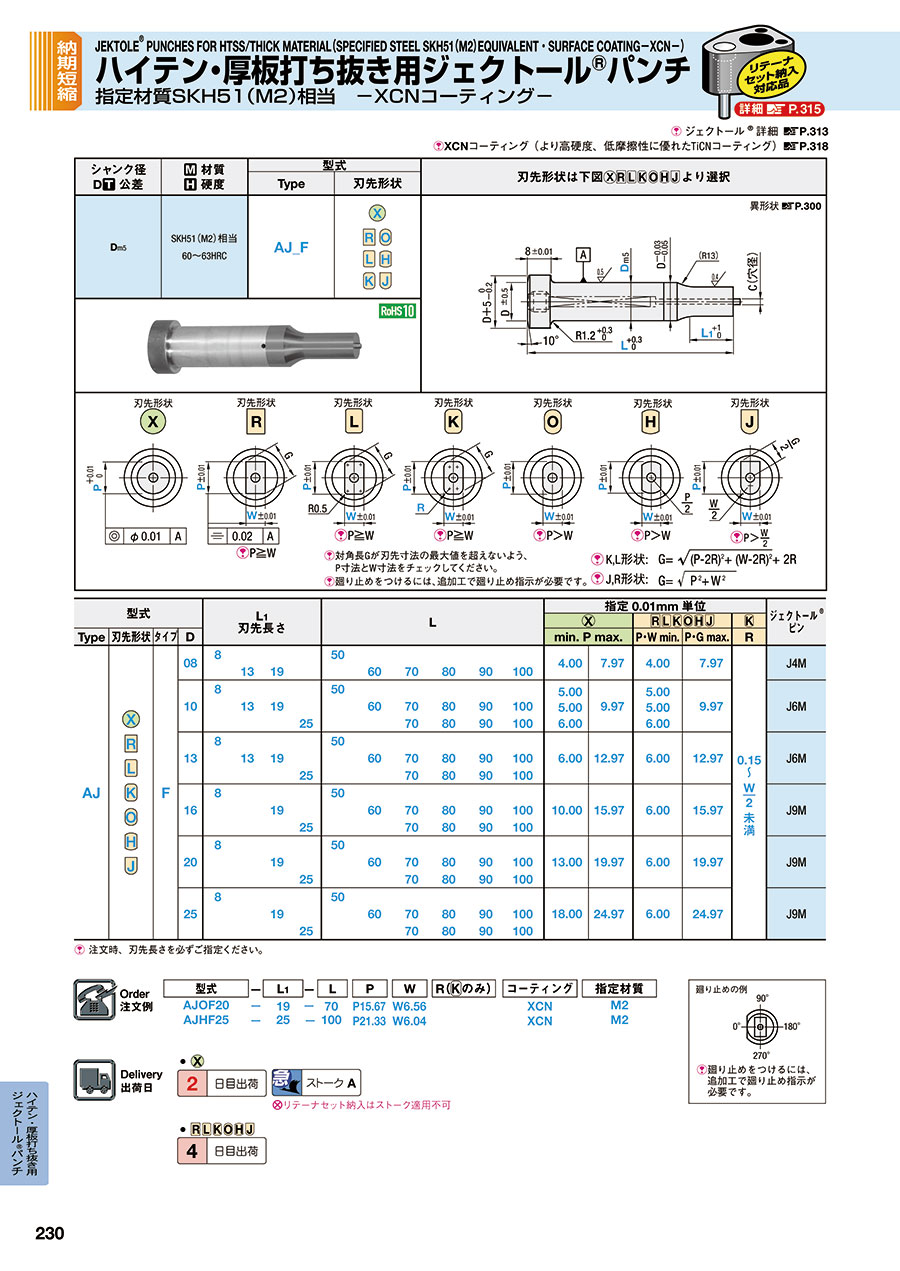

外形図・製品仕様

刃先形状は下図 より選択

異形状>>こちら

>> P.300

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W

[ ! ]P>	W
	2

[ ! ]K,L形状: G= [ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式

-

L1

-

L

P

W

R( のみ)

コーティング

指定材質

AJOF20

-

19

-

70

P15.67

W6.56

XCN

M2

AJHF25

-

25

-

100

P21.33

W6.04

XCN

M2

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

•

•

追加工

型式

-

L1

-

L

P(XP)

W(XW)

R( のみ)

(XBR・XL・X2…etc.)

コーティング

指定材質

AJJF10

-

8

-

50

XP4.90

XW4.00

XL49.0

XCN

M2

AJXF13

-

13

-

90

P8.35

LL   X82

XCN

M2

追加工		記号	刃先形状
刃先		XP XW	刃先寸法変更(規格よりP・Wの寸法を小さくします) XP・XW≧XP・XWmin 指定0.01mm単位          XPmin   L1(XBR) 2.0 8.1 13.1 19.1   ～ ～ ～ ～   8.0 13.0 19.0 25.0 D 08 3.0 3.0 3.0 – 10 4.0 4.0 4.0 6.0 13 4.0 4.0 4.0 6.0 16 6.0 6.0 6.0 6.0 20 6.0 6.0 6.0 6.0 25 8.0 8.0 8.0 8.0 XP・XWmin L1(XBR) 2.0 8.1 13.1 19.1 ～ ～ ～ ～ 8.0 13.0 19.0 25.0 3.0 3.0 3.0 – 4.0 4.0 4.0 6.0 4.0 4.0 4.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
		XBR	刃先長さ変更　 2.0≦XBR≦L1max　　　指定0.1mm単位 [ ! ]XL(LL)併用の場合、      最大刃先長さXBRmax＝ L1max－(L－XL(LL)) [ ! ]ツバ＋シャンク長さは27mm以上必要です。 [ ! ]XP・XW追加工の記載内の表にご注意ください
		XR	刃先側端面R加工 0.3≦XR≦1.0 指定0.1mm単位 XR≦(P－C－0.5)/2 C寸法詳細>>こちら [ NG ]XC・XAR・XS併用不可 [ NG ]ストーク適用不可	－
		XC	刃先側端面C面取り加工 0.3≦XC≦1.0 指定0.1mm単位 XC≦(P－C－0.5)/2 C寸法詳細>>こちら [ NG ]XR・XAR・XS併用不可 [ NG ]ストーク適用不可	－
		XAR	刃先側端面逆テーパー加工 0＜XAR≦10 指定1°単位 1.0≦BB＜L1 指定0.1mm単位 [ ! ]D08またはD10の場合、      P≧6.0かつL1≦15.0 [ ! ]出荷日＋1日 [ NG ]XR・XC・XS併用不可 [ NG ]ストーク適用不可 指定方法 XAR5－BB2.0	－
		XS20	刃先シャー角追加 パンチ荷重軽減・カス 上がり対策として刃先 にシャー角をつける ことができます。 [ ! ]出荷日＋1日 [ ! ]詳細・指定方法は>>こちら [ NG ]XR・XC・XAR・LL併用不可 [ NG ]ストーク適用不可	－
		XS21
		XS22
全長		XL	全長変更 XL＜L　　　指定0.1mm単位 [ ! ]刃先から短くするので、L1寸法も自動的に短くなります。 [ ! ]刃先長さを維持する場合はXBRをご指定ください。
		LL	全長公差変更 L ＋0.30  ⇒  L±0.02 [ ! ]XLと同様に全長を短くする事もできます。 指定方法  LL LL75
その他		XK	サイドホール不要 [ ! ]ジェクトール®部品を抜き取ります｡

追加工		記号	刃先形状
ツバ部	角度(ANG) [ ! ] ノックピンに よる廻り止め 詳細>>こちら	X2	ツバ部廻り止め一面加工 標準角度指定 ANG=0・90・180・270 [ NG ]X形状角度指定不可 [ ! ]追加費用はかかりません。(X形状除く) [ ! ]F=D2 指定方法 X2－ANG90
		X3	ツバ部廻り止め一面加工(二面) 標準角度指定 ANG=0・90・180・270 [ NG ]X形状角度指定不可 [ ! ]第2のキー面は第1のキー面と平行です。 [ ! ]F=D2 指定方法 X3－ANG90
		X5	－	ツバ部廻り止め一面加工 任意角度指定 0＜ANG＜360 指定1°単位 指定方法 X5－ANG225
		X6	－	ツバ部廻り止め平行加工 (二面)　任意角度指定 0＜ANG＜360 指定1°単位 指定方法 X6－ANG225
		XT	ツバ厚変更 6.5≦XT＜8.0　　　指定0.1mm単位 [ ! ]ツバ端面より研磨するので、全長が短くなります。 [ ! ]全長Lは(8－XT)分短くなります。      XL併用の場合、全長はXLと同じです。 [ NG ]リテーナーセット納入品適用不可
		XH	ツバ径変更(規格よりも小さくします) D≦XH＜D＋5　　　　　　　　指定0.1mm単位 [ ! ]XH＝Dのとき 公差 D 0-0.03 [ NG ]リテーナーセット納入品適用不可 指定方法 XH9.0
シャンク部	角度(ANG) [ ! ] [ ! ] フラットの深さは ツバからの深さでは なくシャンクからの 深さです。	X81 ～ X89	追加フラット加工　標準角度指定 ANG＝0・90・180・270　　 [ NG ]X形状角度指定不可 [ NG ]D08　X81〜X88適用不可 [ NG ]D10　X85〜X88適用不可 指定方法 X88－ANG180 X89－ANG180－DP4.0－LG20 標準 任意 深さ 長さ X81 X91 1.5 13 X82 X92 1.5 16 X83 X93 1.5 20 X84 X94 1.5 全長 X85 X95 2.5 13 X86 X96 2.5 16 X87 X97 2.5 20 X88 X98 2.5 全長 X89 X99 寸法指定
		X91 ～ X99	追加フラット加工　任意角度指定 0＜ANG＜360 　指定1°単位　 [ NG ]X形状適用不可 [ NG ]D08　X91〜X98適用不可 [ NG ]D10　X95〜X98適用不可 指定方法 X98－ANG225 X99－ANG225－DP4.0－LG20 [ ! ]DP・LGは指定0.1mm単位　　　PG≦2( D －DP－0.1) 2 [ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)とご指定      ください。 [ ! ]X81～X89追加工の記載内の表にご注意ください
		XLD	導入部長さ変更 [ ! ]パンチシャンク長さをツバから測定して40の      位置で固定、残り部分を導入部とします。
