ハイテン・厚板打ち抜き用センターノック ジェクトール®パンチ 標準材質SKH51相当－TiＣN処理－
- 通常単価(税別)
- -
- 税込単価
- -
TiCNコーティングを施したDATONハイテン・厚板打ち抜き用センターノック ...
詳細情報を確認する- 厚板打ち抜き用有無
- 有
- 先端形状
- 1段
- ジェクタ
- 標準タイプ
- 表面処理
- TiCN（XCN)コーティング
- シャンク(取付部)形状
- 標準
- シャンク径D公差
- ｍ5
未確定：候補が154型番あります。
商品情報
[ ! ]ジェクトール®詳細>> P.313
[ ! ]XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング）>> P.318

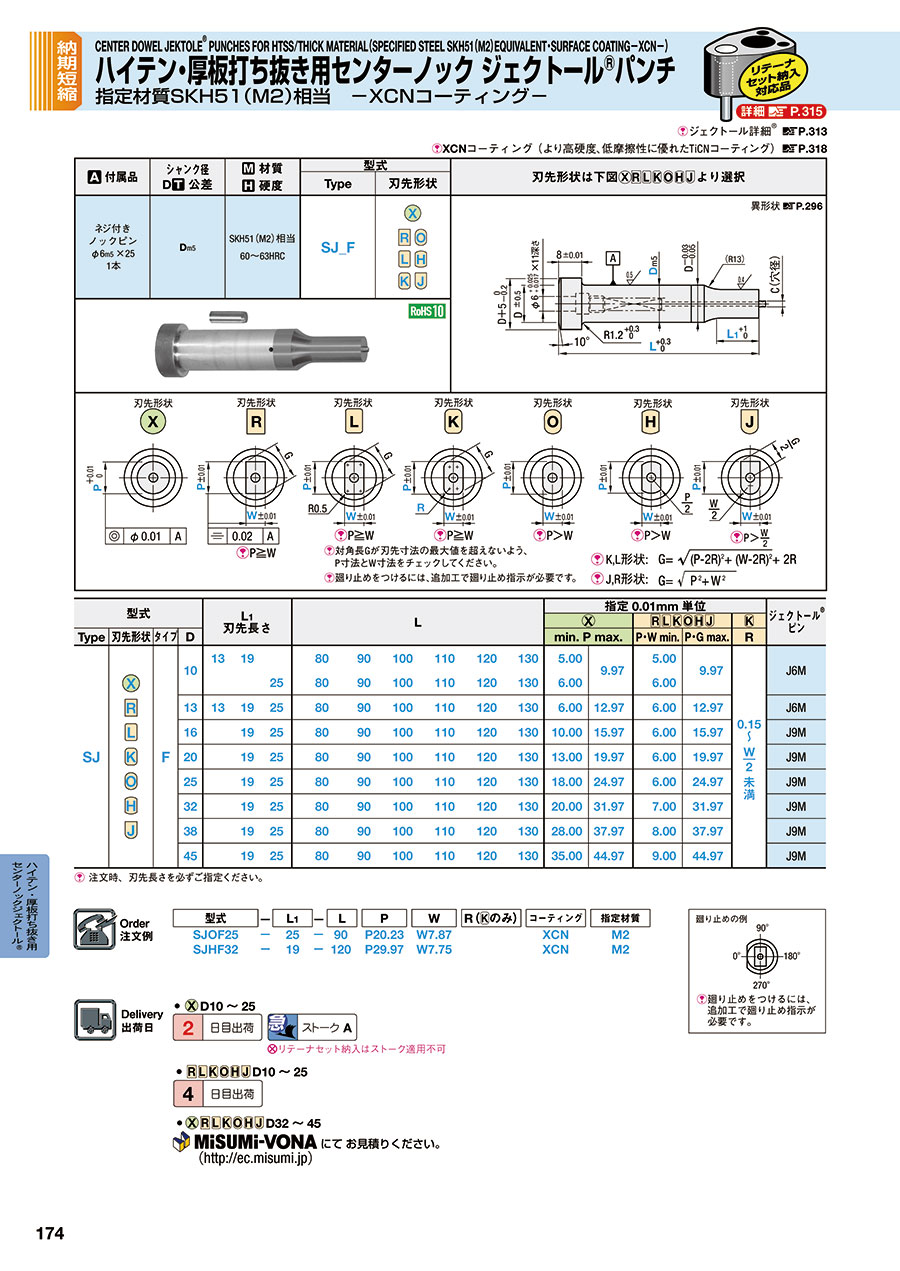

外形図・製品仕様
刃先形状は下図        より選択 |
| 異形状>>こちら |
 |
>> P.296
| [ A ]付属品 | シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | |
|---|---|---|---|---|
| Type | 刃先形状 | |||
| ネジ付きノックピン φ6m5×25 1本 | Dm5 | SKH51（M2）相当 60～63HRC | SJ_F |
|
刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P＞W [ ! ]P＞W| [ ! ]P> | W |
| 2 |
[ ! ]J,R形状: G=
[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
規格表
| 型式 | L1 刃先長さ | L | 指定0.01mm単位 | ジェクトール® ピン | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||
| Type | 刃先形状 | タイプ | D | min. P max. | P・W min. | P・G max. | R | |||||||||||
| SJ |
| F | 10 | 13 | 19 | 80 | 90 | 100 | 110 | 120 | 130 | 5.00 | 9.97 | 5.00 | 9.97 | 0.15 ～ W 2 未満 | J6M | |
| 25 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00 | 6.00 | ||||||||||
| 13 | 13 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00 | 12.97 | 6.00 | 12.97 | J6M | ||||
| 16 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00 | 15.97 | 6.00 | 15.97 | J9M | |||||
| 20 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00 | 19.97 | 6.00 | 19.97 | J9M | |||||
| 25 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00 | 24.97 | 6.00 | 24.97 | J9M | |||||
| 32 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 20.00 | 31.97 | 7.00 | 31.97 | J9M | |||||
| 38 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 28.00 | 37.97 | 8.00 | 37.97 | J9M | |||||
| 45 | 19 | 25 | 80 | 90 | 100 | 110 | 120 | 130 | 35.00 | 44.97 | 9.00 | 44.97 | J9M | |||||
[ ! ]注文時、刃先長さを必ずご指定ください。
注文例
| 型式 | - | L1 | - | L | P | W | R(  のみ) | コーティング | 指定材質 | |||||
| SJOF25 | - | 25 | - | 90 | P20.23 | W7.87 | XCN | M2 | ||||||
| SJHF32 | - | 19 | - | 120 | P29.97 | W7.75 | XCN | M2 |
廻り止めの例
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
出荷日
•
D10～25
[ NG ]リテーナセット納入はストーク適用不可•
D10～25
• D32～45
D10～25| 2 | 日目出荷 |
| 急 | ストークA |
D10～25| 4 | 日目出荷 |
•
D32～45型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
| 型式 | - | L1 | - | L | P(XP) | W(XW) | R( のみ) | (XBR・XL・X2…etc.) | コーティング | 指定材質 | ||||
| SJJF38 | - | 25 | - | 100 | P29.23 | XW7.25 | X5－ANG45 XL98 | XCN | M2 | |||||
| SJXF45 | - | 19 | - | 130 | XP32.15 | XLD | XCN | M2 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 刃先 |   | XP XW | 刃先寸法変更(規格よりP・Wの寸法を小さくします) XP・XW≧XP・XWmin 指定0.01mm単位 XPmin
XP・XWmin
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XBR | 刃先長さ変更 2.0≦XBR≦L1max 指定0.1mm単位 [ ! ]XL(LL)併用の場合、 最大刃先長さXBRmax＝ L1max－(L－XL(LL)) [ ! ]ツバ＋シャンク長さは27mm以上必要です。 [ ! ]XP・XW追加工の記載内の表にご注意ください | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XR | 刃先側端面R加工 0.3≦XR≦1.0 指定0.1mm単位 XR≦(P－C－0.5)/2 C寸法詳細>>こちら [ NG ]XC・XAR・XS併用不可 [ NG ]ストーク適用不可 | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XC | 刃先側端面C面取り加工 0.3≦XC≦1.0 指定0.1mm単位 XC≦(P－C－0.5)/2 C寸法詳細>>こちら [ NG ]XR・XAR・XS併用不可 [ NG ]ストーク適用不可 | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XAR | 刃先側端面逆テーパー加工 0＜XAR≦10 指定1°単位 1.0≦BB＜L1 指定0.1mm単位 [ ! ]D10の場合、 P≧6.0かつL1≦15.0 [ ! ]出荷日＋1日 (D32以上はお問い合わせ) [ NG ]XR・XC・XS併用不可 [ NG ]ストーク適用不可 指定方法 XAR5－BB2.0 | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XS20 | 刃先シャー角追加 パンチ荷重軽減・カス 上がり対策として刃先 にシャー角をつける ことができます。 [ ! ]出荷日＋1日 (D32以上はお問い合わせ) [ ! ]詳細・指定方法は>>こちら [ NG ]XR・XC・XAR・LL併用不可 [ NG ]ストーク適用不可 | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XS21 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | XS22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 全長 |  | XL | 全長変更 XL＜L 指定0.1mm単位 [ ! ]刃先から短くするので、L1寸法も自動的に短くなります。 [ ! ]刃先長さを維持する場合はXBRをご指定ください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LL | 全長公差変更 L ＋0.30 ⇒ L±0.02 [ ! ]XLと同様に全長を短くする事もできます。 指定方法 LL LL75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| その他 |  | XK | サイドホール不要 [ ! ]ジェクトール®部品を抜き取ります｡ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||
| ツバ部 | 角度(ANG)
| X2 | ツバ部廻り止め一面加工 標準角度指定 ANG=0・90・180・270 [ NG ]X形状角度指定不可 [ ! ]追加費用はかかりません。(X形状除く) [ ! ]F=D2 指定方法 X2－ANG90  | |||||||||||||||||||||||||||||||||||||||||
| X3 | ツバ部廻り止め一面加工(二面) 標準角度指定 ANG=0・90・180・270 [ NG ]X形状角度指定不可 [ ! ]第2のキー面は第1のキー面と平行です。 [ ! ]F=D2 指定方法 X3－ANG90  | |||||||||||||||||||||||||||||||||||||||||||
| X5 | － | ツバ部廻り止め一面加工 任意角度指定 0＜ANG＜360 指定1°単位 指定方法 X5－ANG225 | ||||||||||||||||||||||||||||||||||||||||||
| X6 | － | ツバ部廻り止め平行加工 (二面) 任意角度指定 0＜ANG＜360 指定1°単位 指定方法 X6－ANG225 | ||||||||||||||||||||||||||||||||||||||||||
 | XT | ツバ厚変更 6.5≦XT＜8.0 指定0.1mm単位 [ ! ]ツバ端面より研磨するので、全長が短くなります。 [ ! ]全長Lは(8－XT)分短くなります。XL併用の場合、 全長はXLと同じです。 [ NG ]リテーナーセット納入品適用不可 | ||||||||||||||||||||||||||||||||||||||||||
| XH | ツバ径変更(規格よりも小さくします) D≦XH＜D＋5 指定0.1mm単位 [ ! ]XH＝Dのとき 公差 D 0-0.03 [ NG ]リテーナーセット納入品適用不可 指定方法 XH9.0 | |||||||||||||||||||||||||||||||||||||||||||
| シャンク部 | 角度(ANG) [ ! ][ ! ] フラットの深さは ツバからの深さでは なくシャンクからの 深さです。  | X81 ～ X89 | 追加フラット加工 標準角度指定 ANG＝0・90・180・270 [ NG ]X形状角度指定不可 [ NG ]D10 X85〜X88適用不可 指定方法 X88－ANG180 X89－ANG180－DP4.0－LG20
| |||||||||||||||||||||||||||||||||||||||||
| X91 ～ X99 | 追加フラット加工 任意角度指定 0＜ANG＜360 指定1°単位 [ NG ]X形状適用不可 [ NG ]D10 X95〜X98適用不可 指定方法 X98－ANG225 X99－ANG225－DP4.0－LG20
ください。 [ ! ]X81～X89追加工の記載内の表にご注意ください | |||||||||||||||||||||||||||||||||||||||||||
 | XLD | 導入部長さ変更 [ ! ]パンチシャンク長さをツバから測定して40の 位置で固定、残り部分を導入部とします。 | ||||||||||||||||||||||||||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
ハイテン・厚板打ち抜き用センターノック ジェクトール®パンチ 標準材質SKH51相当－TiＣN処理－のレビュー
XNAやXNAPコーティングの代替にて使用。
4
4.02020/03/13
XNAやXNAPだと、どうしてもリードタイムがかかる為、暫定での購入で2日目出荷が可能なので、よく利用しております。
