ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51(M2)相当

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51相当－XNA処理－

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

DAYTON

ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51相当－TiＣN処理－

通常出荷日：2 日目～

DATONハイテン・厚板打ち抜き用センターノックジェクトール®パンチです。通...

厚板打ち抜き用有無
有
先端形状
1段
ジェクタ
標準タイプ
表面処理
なし
シャンク(取付部)形状
標準
シャンク径D公差
ｍ5

未確定：候補が154型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

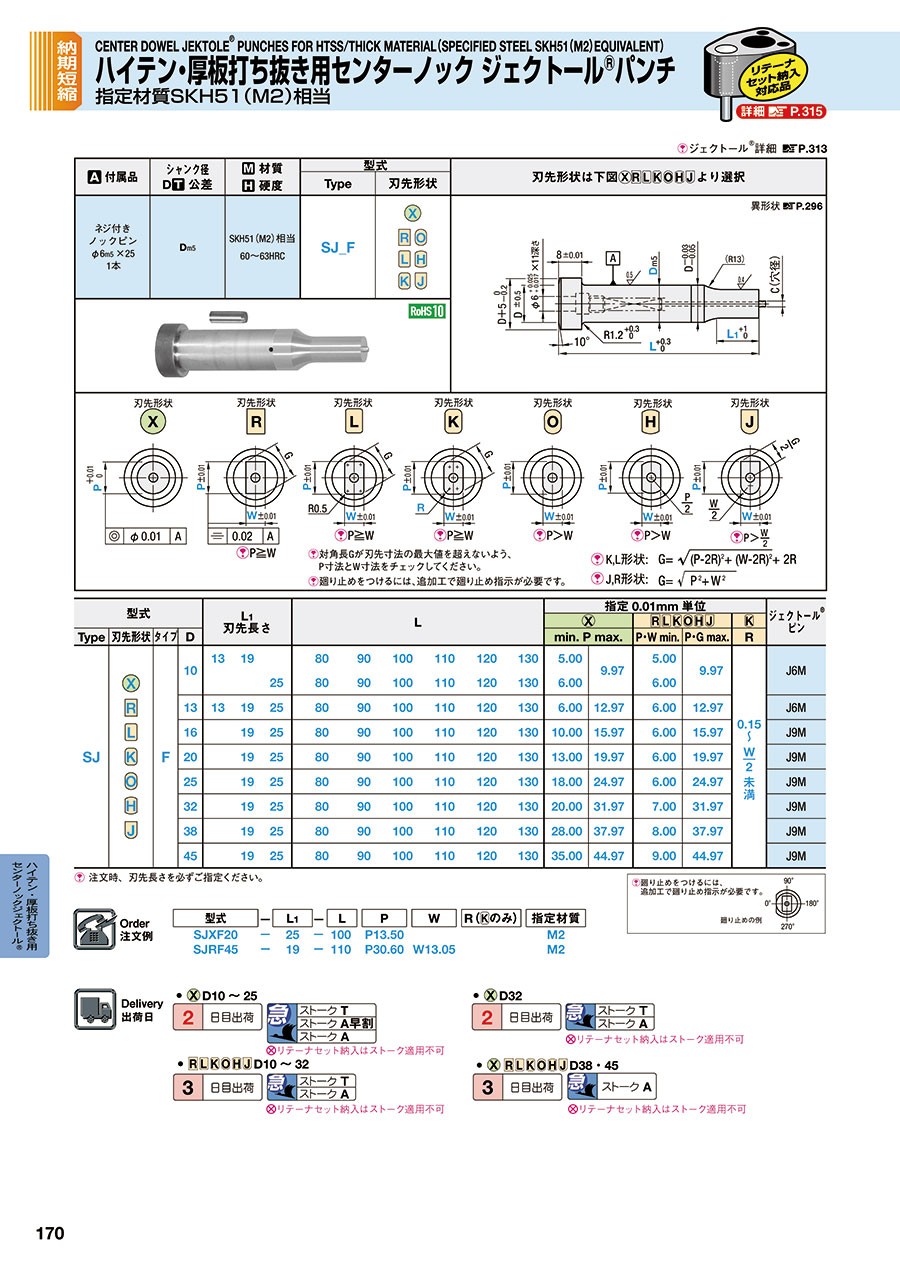

[ ! ]ジェクトール®詳細>> P.313

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.296

[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
ネジ付きノックピン φ6_m5×25 1本	D_m5	SKH51（M2）相当 60～63HRC	SJ_F

刃先形状刃先形状刃先形状刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状刃先形状刃先形状 [ ! ]P＞W [ ! ]P＞W

[ ! ]P>	W
	2

[ ! ]K,L形状: G=

[ ! ]J,R形状: G=

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式				L₁ 刃先長さ			L						指定0.01mm単位					ジェクトール® ピン
型式
Type	刃先形状	タイプ	D										min. P max.		P・W min.	P・G max.	R
SJ		F	10	13	19		80	90	100	110	120	130	5.00	9.97	5.00	9.97	0.15 ～ W 2 未満	J6M
			10			25	80	90	100	110	120	130	6.00	9.97	6.00	9.97		J6M
			13	13	19	25	80	90	100	110	120	130	6.00	12.97	6.00	12.97		J6M
			16		19	25	80	90	100	110	120	130	10.00	15.97	6.00	15.97		J9M
			20		19	25	80	90	100	110	120	130	13.00	19.97	6.00	19.97		J9M
			25		19	25	80	90	100	110	120	130	18.00	24.97	6.00	24.97		J9M
			32		19	25	80	90	100	110	120	130	20.00	31.97	7.00	31.97		J9M
			38		19	25	80	90	100	110	120	130	28.00	37.97	8.00	37.97		J9M
			45		19	25	80	90	100	110	120	130	35.00	44.97	9.00	44.97		J9M

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L₁	-	L	P	W	R( のみ)	指定材質
SJXF20	-	25	-	100	P13.50			M2
SJRF45	-	19	-	110	P30.60	W13.05		M2

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

•D10～25

•D32

日目出荷

急	ストークT
	ストークA早割
	ストークA

[ NG ]リテーナセット納入はストーク適用不可

日目出荷

急	ストークT
	ストークA

[ NG ]リテーナセット納入はストーク適用不可

•D10～32

•D38・45

日目出荷

急	ストークT
	ストークA

[ NG ]リテーナセット納入はストーク適用不可

日目出荷

急

ストークA

[ NG ]リテーナセット納入はストーク適用不可

追加工

型式

L₁

P(XP)

W(XW)

R( のみ)

(XBR・XL・X2…etc.)

指定材質

SJLF10

130

XP4.95

XW4.25

X2－ANG90

SJKF10

P7.21

W6.14

R0.15

LL85

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位

XPmin

		L₁(XBR)
		2.0	8.1	13.1	19.1
		～	～	～	～
		8.0	13.0	19.0	25.0
	10	4.0	4.0	4.0	6.0
D	13	4.0	4.0	4.0	6.0
	16	6.0	6.0	6.0	6.0
	20	6.0	6.0	6.0	6.0
	25	8.0	8.0	8.0	8.0
	32	10.0	10.0	10.0	10.0
	38	10.0	10.0	10.0	10.0
	45	10.0	10.0	10.0	10.0

XP・XWmin

L₁(XBR)
2.0	8.1	13.1	19.1
～	～	～	～
8.0	13.0	19.0	25.0
4.0	4.0	4.0	6.0
4.0	4.0	4.0	6.0
6.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0

XBR

刃先長さ変更　
2.0≦XBR≦L₁max　　　指定0.1mm単位
[ ! ]XL(LL)併用の場合、
最大刃先長さXBRmax＝ L₁max－(L－XL(LL))
[ ! ]ツバ＋シャンク長さは27mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください

刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可
[ NG ]ストーク適用不可

－

刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可
[ NG ]ストーク適用不可

－

XAR

刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L₁
指定0.1mm単位
[ ! ]D10の場合、
P≧6.0かつL₁≦15.0
[ ! ]出荷日＋1日
[ NG ]XR・XC・XS併用不可
[ NG ]ストーク適用不可
指定方法 XAR5－BB2.0

－

XS20

刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつける
ことができます。
[ ! ]出荷日＋1日
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可
[ NG ]ストーク適用不可

－

XS21

XS22

全長

全長変更
XL＜L　　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBRをご指定ください。

全長公差変更
L ＋0.30 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。

指定方法

LL
LL75

その他

サイドホール不要
[ ! ]ジェクトール^®部品を抜き取ります｡

追加工

記号

刃先形状

ツバ部

角度(ANG)

[ ! ]

ノックピンに
よる廻り止め
詳細>>こちら

ツバ部廻り止め一面加工標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=D2
指定方法 X2－ANG90

ツバ部廻り止め一面加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=D2
指定方法 X3－ANG90

－

ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225

－

ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225

ツバ厚変更
6.5≦XT＜8.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(8－XT)分短くなります。XL併用の場合、
全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可

ツバ径変更(規格よりも小さくします)
D≦XH＜D＋5　　　　　　　　指定0.1mm単位
[ ! ]XH＝Dのとき公差 D 0-0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0

シャンク部

角度(ANG)

[ ! ]

フラットの深さは
ツバからの深さでは
なくシャンクからの
深さです。

X81
～
X89

追加フラット加工　標準角度指定
ANG＝0・90・180・270　　
[ NG ]X形状角度指定不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20

標準	任意	深さ	長さ
X81	X91	1.5	13
X82	X92	1.5	16
X83	X93	1.5	20
X84	X94	1.5	全長
X85	X95	2.5	13
X86	X96	2.5	16
X87	X97	2.5	20
X88	X98	2.5	全長
X89	X99	寸法指定

X91
～
X99

追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D10　X95〜X98適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20

[ ! ]DP・LGは指定0.1mm単位　　　PG≦2(	D	－DP－0.1)
	2

[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

>> P.312
>> P.313
>> P.314

型番リスト

表示件数

型番

SJHF10-[13,19,25]-[80,90,100,110,120,130] M2 P[5-9.97/0.01] W[5-9.97/0.01]

SJHF10-[13,19,25]-[80,90,100,110,120,130] M2 P[5-9.97/0.01] XW[4-4.99/0.01]

SJHF10-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-4.99/0.01] W[5-9.97/0.01]

SJHF10-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-4.99/0.01] XW[4-4.99/0.01]

SJHF13-[13,19,25]-[80,90,100,110,120,130] M2 P[6-12.97/0.01] W[6-12.97/0.01]

SJHF13-[13,19,25]-[80,90,100,110,120,130] M2 P[6-12.97/0.01] XW[4-5.99/0.01]

SJHF13-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-5.99/0.01] W[6-12.97/0.01]

SJHF13-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-5.99/0.01] XW[4-5.99/0.01]

SJHF16-[19,25]-[80,90,100,110,120,130] M2 P[6-15.97/0.01] W[6-15.97/0.01]

SJHF20-[19,25]-[80,90,100,110,120,130] M2 P[6-19.97/0.01] W[6-19.97/0.01]

SJHF25-[19,25]-[80,90,100,110,120,130] M2 P[6-24.97/0.01] W[6-24.97/0.01]

SJHF32-[19,25]-[80,90,100,110,120,130] M2 P[7-31.97/0.01] W[7-31.97/0.01]

SJHF32-[19,25]-[80,90,100,110,120,130] M2 P[7-31.97/0.01] XW[6-6.99/0.01]

SJHF32-[19,25]-[80,90,100,110,120,130] M2 XP[6-6.99/0.01] W[7-31.97/0.01]

SJHF32-[19,25]-[80,90,100,110,120,130] M2 XP[6-6.99/0.01] XW[6-6.99/0.01]

SJHF38-[19,25]-[80,90,100,110,120,130] M2 P[8-37.97/0.01] W[8-37.97/0.01]

SJHF38-[19,25]-[80,90,100,110,120,130] M2 P[8-37.97/0.01] XW[6-7.99/0.01]

SJHF38-[19,25]-[80,90,100,110,120,130] M2 XP[6-7.99/0.01] W[8-37.97/0.01]

SJHF38-[19,25]-[80,90,100,110,120,130] M2 XP[6-7.99/0.01] XW[6-7.99/0.01]

SJHF45-[19,25]-[80,90,100,110,120,130] M2 P[9-44.97/0.01] W[9-44.97/0.01]

SJHF45-[19,25]-[80,90,100,110,120,130] M2 P[9-44.97/0.01] XW[6-8.99/0.01]

SJHF45-[19,25]-[80,90,100,110,120,130] M2 XP[6-8.99/0.01] W[9-44.97/0.01]

SJHF45-[19,25]-[80,90,100,110,120,130] M2 XP[6-8.99/0.01] XW[6-8.99/0.01]

SJJF10-[13,19,25]-[80,90,100,110,120,130] M2 P[5-9.97/0.01] W[5-9.97/0.01]

SJJF10-[13,19,25]-[80,90,100,110,120,130] M2 P[5-9.97/0.01] XW[4-4.99/0.01]

SJJF10-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-4.99/0.01] W[5-9.97/0.01]

SJJF10-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-4.99/0.01] XW[4-4.99/0.01]

SJJF13-[13,19,25]-[80,90,100,110,120,130] M2 P[6-12.97/0.01] W[6-12.97/0.01]

SJJF13-[13,19,25]-[80,90,100,110,120,130] M2 P[6-12.97/0.01] XW[4-5.99/0.01]

SJJF13-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-5.99/0.01] W[6-12.97/0.01]

SJJF13-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-5.99/0.01] XW[4-5.99/0.01]

SJJF16-[19,25]-[80,90,100,110,120,130] M2 P[6-15.97/0.01] W[6-15.97/0.01]

SJJF20-[19,25]-[80,90,100,110,120,130] M2 P[6-19.97/0.01] W[6-19.97/0.01]

SJJF25-[19,25]-[80,90,100,110,120,130] M2 P[6-24.97/0.01] W[6-24.97/0.01]

SJJF32-[19,25]-[80,90,100,110,120,130] M2 P[7-31.97/0.01] W[7-31.97/0.01]

SJJF32-[19,25]-[80,90,100,110,120,130] M2 P[7-31.97/0.01] XW[6-6.99/0.01]

SJJF32-[19,25]-[80,90,100,110,120,130] M2 XP[6-6.99/0.01] W[7-31.97/0.01]

SJJF32-[19,25]-[80,90,100,110,120,130] M2 XP[6-6.99/0.01] XW[6-6.99/0.01]

SJJF38-[19,25]-[80,90,100,110,120,130] M2 P[8-37.97/0.01] W[8-37.97/0.01]

SJJF38-[19,25]-[80,90,100,110,120,130] M2 P[8-37.97/0.01] XW[6-7.99/0.01]

SJJF38-[19,25]-[80,90,100,110,120,130] M2 XP[6-7.99/0.01] W[8-37.97/0.01]

SJJF38-[19,25]-[80,90,100,110,120,130] M2 XP[6-7.99/0.01] XW[6-7.99/0.01]

SJJF45-[19,25]-[80,90,100,110,120,130] M2 P[9-44.97/0.01] W[9-44.97/0.01]

SJJF45-[19,25]-[80,90,100,110,120,130] M2 P[9-44.97/0.01] XW[6-8.99/0.01]

SJJF45-[19,25]-[80,90,100,110,120,130] M2 XP[6-8.99/0.01] W[9-44.97/0.01]

SJJF45-[19,25]-[80,90,100,110,120,130] M2 XP[6-8.99/0.01] XW[6-8.99/0.01]

SJKF10-[13,19,25]-[80,90,100,110,120,130] M2 P[5-9.97/0.01] W[5-9.97/0.01] R[0.15-4.98/0.01]

SJKF10-[13,19,25]-[80,90,100,110,120,130] M2 P[5-9.97/0.01] XW[4-4.99/0.01] R[0.15-4.98/0.01]

SJKF10-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-4.99/0.01] W[5-9.97/0.01] R[0.15-4.98/0.01]

SJKF10-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-4.99/0.01] XW[4-4.99/0.01] R[0.15-4.98/0.01]

SJKF13-[13,19,25]-[80,90,100,110,120,130] M2 P[6-12.97/0.01] W[6-12.97/0.01] R[0.15-6.48/0.01]

SJKF13-[13,19,25]-[80,90,100,110,120,130] M2 P[6-12.97/0.01] XW[4-5.99/0.01] R[0.15-6.48/0.01]

SJKF13-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-5.99/0.01] W[6-12.97/0.01] R[0.15-6.48/0.01]

SJKF13-[13,19,25]-[80,90,100,110,120,130] M2 XP[4-5.99/0.01] XW[4-5.99/0.01] R[0.15-6.48/0.01]

SJKF16-[19,25]-[80,90,100,110,120,130] M2 P[6-15.97/0.01] W[6-15.97/0.01] R[0.15-7.98/0.01]

SJKF20-[19,25]-[80,90,100,110,120,130] M2 P[6-19.97/0.01] W[6-19.97/0.01] R[0.15-9.98/0.01]

SJKF25-[19,25]-[80,90,100,110,120,130] M2 P[6-24.97/0.01] W[6-24.97/0.01] R[0.15-12.48/0.01]

SJKF32-[19,25]-[80,90,100,110,120,130] M2 P[7-31.97/0.01] W[7-31.97/0.01] R[0.15-15.98/0.01]

SJKF32-[19,25]-[80,90,100,110,120,130] M2 P[7-31.97/0.01] XW[6-6.99/0.01] R[0.15-15.98/0.01]

SJKF32-[19,25]-[80,90,100,110,120,130] M2 XP[6-6.99/0.01] W[7-31.97/0.01] R[0.15-15.98/0.01]

刃先形状

材質

D（シャンク径）

(mm)

ジェクトールピン

Ｌ1 （刃先長さ）

(mm)

Ｌ（全長）

(mm)

Ｐ（刃先寸法）

(mm)

ＸＰ（刃先寸法）

(mm)

Ｗ（刃先寸法）

(mm)

ＸＷ（刃先寸法）

(mm)

Ｒ（刃先寸法）

(mm)

RoHS?

最小発注数量

両側欠円形	SKH51相当	10	J6M	13 ～ 25	80	5 ～ 9.97	-	5 ～ 9.97	-	-	10	1個
両側欠円形	SKH51相当	10	J6M	13 ～ 25	80	5 ～ 9.97	-	-	4 ～ 4.99	-	10	1個
両側欠円形	SKH51相当	10	J6M	13 ～ 25	80	-	4 ～ 4.99	5 ～ 9.97	-	-	10	1個
両側欠円形	SKH51相当	10	J6M	13 ～ 25	80	-	4 ～ 4.99	-	4 ～ 4.99	-	10	1個
両側欠円形	SKH51相当	13	J6M	13 ～ 25	80	6 ～ 12.97	-	6 ～ 12.97	-	-	10	1個
両側欠円形	SKH51相当	13	J6M	13 ～ 25	80	6 ～ 12.97	-	-	4 ～ 5.99	-	10	1個
両側欠円形	SKH51相当	13	J6M	13 ～ 25	80	-	4 ～ 5.99	6 ～ 12.97	-	-	10	1個
両側欠円形	SKH51相当	13	J6M	13 ～ 25	80	-	4 ～ 5.99	-	4 ～ 5.99	-	10	1個
両側欠円形	SKH51相当	16	J9M	19 ～ 25	80	6 ～ 15.97	-	6 ～ 15.97	-	-	10	1個
両側欠円形	SKH51相当	20	J9M	19 ～ 25	80	6 ～ 19.97	-	6 ～ 19.97	-	-	10	1個
両側欠円形	SKH51相当	25	J9M	19 ～ 25	80	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
両側欠円形	SKH51相当	32	J9M	19 ～ 25	80	7 ～ 31.97	-	7 ～ 31.97	-	-	10	1個
両側欠円形	SKH51相当	32	J9M	19 ～ 25	80	7 ～ 31.97	-	-	6 ～ 6.99	-	10	1個
両側欠円形	SKH51相当	32	J9M	19 ～ 25	80	-	6 ～ 6.99	7 ～ 31.97	-	-	10	1個
両側欠円形	SKH51相当	32	J9M	19 ～ 25	80	-	6 ～ 6.99	-	6 ～ 6.99	-	10	1個
両側欠円形	SKH51相当	38	J9M	19 ～ 25	80	8 ～ 37.97	-	8 ～ 37.97	-	-	10	1個
両側欠円形	SKH51相当	38	J9M	19 ～ 25	80	8 ～ 37.97	-	-	6 ～ 7.99	-	10	1個
両側欠円形	SKH51相当	38	J9M	19 ～ 25	80	-	6 ～ 7.99	8 ～ 37.97	-	-	10	1個
両側欠円形	SKH51相当	38	J9M	19 ～ 25	80	-	6 ～ 7.99	-	6 ～ 7.99	-	10	1個
両側欠円形	SKH51相当	45	J9M	19 ～ 25	80	9 ～ 44.97	-	9 ～ 44.97	-	-	10	1個
両側欠円形	SKH51相当	45	J9M	19 ～ 25	80	9 ～ 44.97	-	-	6 ～ 8.99	-	10	1個
両側欠円形	SKH51相当	45	J9M	19 ～ 25	80	-	6 ～ 8.99	9 ～ 44.97	-	-	10	1個
両側欠円形	SKH51相当	45	J9M	19 ～ 25	80	-	6 ～ 8.99	-	6 ～ 8.99	-	10	1個
欠楕円形	SKH51相当	10	J6M	13 ～ 25	80	5 ～ 9.97	-	5 ～ 9.97	-	-	10	1個
欠楕円形	SKH51相当	10	J6M	13 ～ 25	80	5 ～ 9.97	-	-	4 ～ 4.99	-	10	1個
欠楕円形	SKH51相当	10	J6M	13 ～ 25	80	-	4 ～ 4.99	5 ～ 9.97	-	-	10	1個
欠楕円形	SKH51相当	10	J6M	13 ～ 25	80	-	4 ～ 4.99	-	4 ～ 4.99	-	10	1個
欠楕円形	SKH51相当	13	J6M	13 ～ 25	80	6 ～ 12.97	-	6 ～ 12.97	-	-	10	1個
欠楕円形	SKH51相当	13	J6M	13 ～ 25	80	6 ～ 12.97	-	-	4 ～ 5.99	-	10	1個
欠楕円形	SKH51相当	13	J6M	13 ～ 25	80	-	4 ～ 5.99	6 ～ 12.97	-	-	10	1個
欠楕円形	SKH51相当	13	J6M	13 ～ 25	80	-	4 ～ 5.99	-	4 ～ 5.99	-	10	1個
欠楕円形	SKH51相当	16	J9M	19 ～ 25	80	6 ～ 15.97	-	6 ～ 15.97	-	-	10	1個
欠楕円形	SKH51相当	20	J9M	19 ～ 25	80	6 ～ 19.97	-	6 ～ 19.97	-	-	10	1個
欠楕円形	SKH51相当	25	J9M	19 ～ 25	80	6 ～ 24.97	-	6 ～ 24.97	-	-	10	1個
欠楕円形	SKH51相当	32	J9M	19 ～ 25	80	7 ～ 31.97	-	7 ～ 31.97	-	-	10	1個
欠楕円形	SKH51相当	32	J9M	19 ～ 25	80	7 ～ 31.97	-	-	6 ～ 6.99	-	10	1個
欠楕円形	SKH51相当	32	J9M	19 ～ 25	80	-	6 ～ 6.99	7 ～ 31.97	-	-	10	1個
欠楕円形	SKH51相当	32	J9M	19 ～ 25	80	-	6 ～ 6.99	-	6 ～ 6.99	-	10	1個
欠楕円形	SKH51相当	38	J9M	19 ～ 25	80	8 ～ 37.97	-	8 ～ 37.97	-	-	10	1個
欠楕円形	SKH51相当	38	J9M	19 ～ 25	80	8 ～ 37.97	-	-	6 ～ 7.99	-	10	1個
欠楕円形	SKH51相当	38	J9M	19 ～ 25	80	-	6 ～ 7.99	8 ～ 37.97	-	-	10	1個
欠楕円形	SKH51相当	38	J9M	19 ～ 25	80	-	6 ～ 7.99	-	6 ～ 7.99	-	10	1個
欠楕円形	SKH51相当	45	J9M	19 ～ 25	80	9 ～ 44.97	-	9 ～ 44.97	-	-	10	1個
欠楕円形	SKH51相当	45	J9M	19 ～ 25	80	9 ～ 44.97	-	-	6 ～ 8.99	-	10	1個
欠楕円形	SKH51相当	45	J9M	19 ～ 25	80	-	6 ～ 8.99	9 ～ 44.97	-	-	10	1個
欠楕円形	SKH51相当	45	J9M	19 ～ 25	80	-	6 ～ 8.99	-	6 ～ 8.99	-	10	1個
角R長方形	SKH51相当	10	J6M	13 ～ 25	80	5 ～ 9.97	-	5 ～ 9.97	-	0.15 ～ 4.98	10	1個
角R長方形	SKH51相当	10	J6M	13 ～ 25	80	5 ～ 9.97	-	-	4 ～ 4.99	0.15 ～ 4.98	10	1個
角R長方形	SKH51相当	10	J6M	13 ～ 25	80	-	4 ～ 4.99	5 ～ 9.97	-	0.15 ～ 4.98	10	1個
角R長方形	SKH51相当	10	J6M	13 ～ 25	80	-	4 ～ 4.99	-	4 ～ 4.99	0.15 ～ 4.98	10	1個
角R長方形	SKH51相当	13	J6M	13 ～ 25	80	6 ～ 12.97	-	6 ～ 12.97	-	0.15 ～ 6.48	10	1個
角R長方形	SKH51相当	13	J6M	13 ～ 25	80	6 ～ 12.97	-	-	4 ～ 5.99	0.15 ～ 6.48	10	1個
角R長方形	SKH51相当	13	J6M	13 ～ 25	80	-	4 ～ 5.99	6 ～ 12.97	-	0.15 ～ 6.48	10	1個
角R長方形	SKH51相当	13	J6M	13 ～ 25	80	-	4 ～ 5.99	-	4 ～ 5.99	0.15 ～ 6.48	10	1個
角R長方形	SKH51相当	16	J9M	19 ～ 25	80	6 ～ 15.97	-	6 ～ 15.97	-	0.15 ～ 7.98	10	1個
角R長方形	SKH51相当	20	J9M	19 ～ 25	80	6 ～ 19.97	-	6 ～ 19.97	-	0.15 ～ 9.98	10	1個
角R長方形	SKH51相当	25	J9M	19 ～ 25	80	6 ～ 24.97	-	6 ～ 24.97	-	0.15 ～ 12.48	10	1個
角R長方形	SKH51相当	32	J9M	19 ～ 25	80 ～ 130	7 ～ 31.97	-	7 ～ 31.97	-	0.15 ～ 15.98	10	1個
角R長方形	SKH51相当	32	J9M	19 ～ 25	80 ～ 130	7 ～ 31.97	-	-	6 ～ 6.99	0.15 ～ 15.98	10	1個
角R長方形	SKH51相当	32	J9M	19 ～ 25	80 ～ 130	-	6 ～ 6.99	7 ～ 31.97	-	0.15 ～ 15.98	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

DATONハイテン・厚板打ち抜き用センターノックジェクトール®パンチです。通常のセンターノックジェクトール®パンチよりもパンチつば部を強化することにより、ハイテン・厚板打ち抜き時のつば破損を生じにくくしています。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51(M2)相当のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51(M2)相当	ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51相当－XNA処理－	ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51相当－TiＣN処理－	ハイテン・厚板打ち抜き用センターノック　ジェクトール®パンチ標準材質SKH51相当－TiN処理－	ハイテン・厚板打ち抜き用センターノック　レギュラーパンチ標準材質SKH51相当	ハイテン・厚板用センターノック　ジェクトール®パンチ標準材質SKH51相当－WPC&XNA処理－
メーカー	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	6日目	2日目〜	9日目	2日目〜	6日目
厚板打ち抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	なし	標準タイプ
表面処理	なし	XNAコーティング	TiCN（XCN)コーティング	TiN（XNT）コーティング	なし	WPC+XNAコーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準
