DAYTON

パイロット標準材質SKD11相当・指定材質SKH51(M2)相当－TiN処理－

カタログ |

通常単価(税別): -

税込単価: -

先端の斜面部が放物線形状のDAYTONパイロットパンチです。先端部にTiNコー...

先端形状
スタンダード
刃先形状
先端R
表面処理
TiN（XNT）コーティング
取付プレート
パンチプレート
シャンク(取付部)形状
標準
シャンク径D公差
m5

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]XNTコーティング（汎用性の高いTiNコーティング） >> P.318

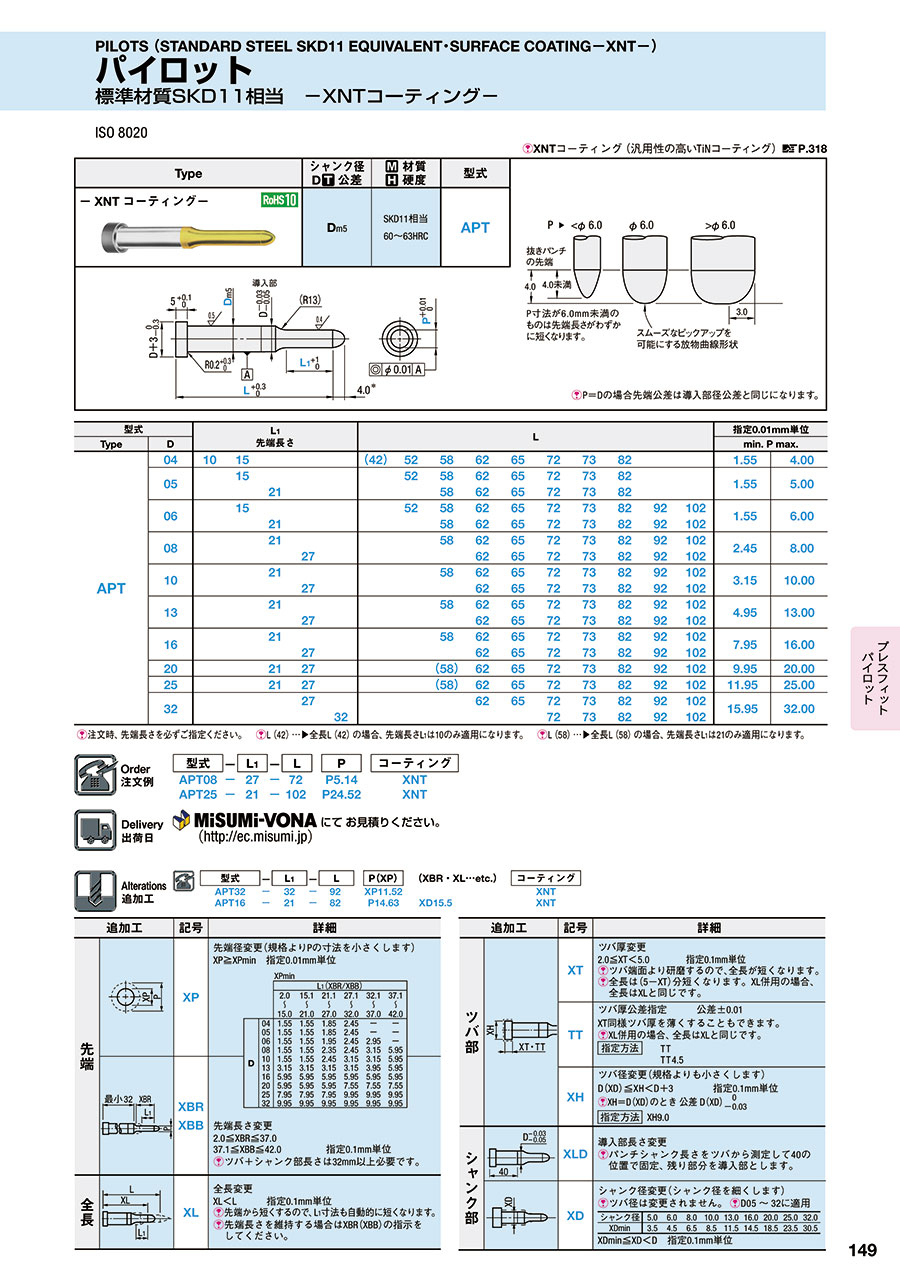

外形図・製品仕様

P ▶　<φ6.0φ6.0>φ6.0抜きパンチ
の先端P寸法が6.0mm未満の
ものは先端長さがわずか
に短くなります。ズムーズなピックアップを
可能にする放物曲線形状

[ ! ]P=Dの場合先端公差は導入部径公差と同じになります。

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
D_m5	SKD11相当 60～63HRC	APT

規格表

型式		L₁ 先端長さ					L										指定0.01mm単位
Type	D	L₁ 先端長さ					L										min. P max.
APT	04	10	15				（42）	52	58	62	65	72	73	82			1.55	4.00
	05		15					52	58	62	65	72	73	82			1.55	5.00
	05			21					58	62	65	72	73	82			1.55	5.00
	06		15					52	58	62	65	72	73	82	92	102	1.55	6.00
	06			21					58	62	65	72	73	82	92	102	1.55	6.00
	08			21					58	62	65	72	73	82	92	102	2.45	8.00
	08				27					62	65	72	73	82	92	102	2.45	8.00
	10			21					58	62	65	72	73	82	92	102	3.15	10.00
	10				27					62	65	72	73	82	92	102	3.15	10.00
	13			21					58	62	65	72	73	82	92	102	4.95	13.00
	13				27					62	65	72	73	82	92	102	4.95	13.00
	16			21					58	62	65	72	73	82	92	102	7.95	16.00
	16				27					62	65	72	73	82	92	102	7.95	16.00
	20			21	27				（58）	62	65	72	73	82	92	102	9.95	20.00
	25			21	27				（58）	62	65	72	73	82	92	102	11.95	25.00
	32				27					62	65	72	73	82	92	102	15.95	32.00
	32					32						72	73	82	92	102	15.95	32.00

[ ! ]注文時、先端長さを必ずご指定ください。
[ ! ]L（42）→全長L（42）の場合、先端長さL₁は10のみ適用になります。
[ ! ]L（58）→全長L（58）の場合、先端長さL₁は21のみ適用になります。

注文例

型式	－	L₁	－	L	P	コーティング
APT08	－	27	－	72	P5.14	XNT
APT25	－	21	－	102	P24.52	XNT

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式	－	L₁	－	L	P(XP)	(XBR・XL…etc.)	コーティング
APT32	－	32	－	92	XP11.52		XNT
APT16	－	21	－	82	P14.63	XD15.5	XNT

追加工

記号

詳細

先端

先端径変更(規格よりPの寸法を小さくします)
XP≧XPmin　指定0.01mm単位

XPmin

		L₁(XBR/XBB)
		2.0	15.1	21.1	27.1	32.1	37.1
		～	～	～	～	～	～
		15.0	21.0	27.0	32.0	37.0	42.0
D	04	1.55	1.55	1.85	2.45	－	－
	05	1.55	1.55	1.85	2.45	－	－
	06	1.55	1.55	1.95	2.45	2.95	－
	08	1.55	1.55	2.35	2.45	3.15	5.95
	10	1.55	1.55	2.45	3.15	3.15	5.95
	13	3.15	3.15	3.15	3.15	3.95	5.95
	16	5.95	5.95	5.95	5.95	5.95	5.95
	20	5.95	5.95	5.95	7.55	7.55	7.55
	25	7.95	7.95	7.95	9.95	9.95	9.95
	32	9.95	9.95	9.95	9.95	9.95	9.95

XBR
XBB

先端長さ変更
2.0≦XBR≦37.0
37.1≦XBB≦42.0指定0.1mm単位
[ ! ]ツバ＋シャンク部長さは32mm以上必要です。
[ ! ]XP追加工の記載内の表にご注意ください

全長

全長変更
XL＜L　　　指定0.1mm単位
[ ! ]先端から短くするので、L₁寸法も自動的に短くなります。
[ ! ]先端長さを維持する場合はXBR(XBB)の指示を
してください。

追加工

記号

詳細

ツバ部

ツバ厚変更
2.0≦XT＜5.0　　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長は(5－XT)分短くなります。XL併用の場合、
全長はXLと同じです。

ツバ厚公差指定　　　公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法 TT
TT4.5

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0 -0.03
指定方法 XH9.0

シャンク部

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D05〜32に適用

シャンク径	5.0	6.0	8.0	10.0	13.0	16.0	20.0	25.0	32.0
XDmin	3.5	4.5	6.5	8.5	11.5	14.5	18.5	23.5	30.5

XDmin≦XD＜D 　指定0.1mm単位

[ ! ]XNTコーティング（汎用性の高いTiNコーティング） >> P.318

外形図・製品仕様

[ ! ]P=Dの場合先端公差は導入部径公差と同じになります。

シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
D_m5	SKH51（M2）相当 60～63HRC	APT

規格表

型式		L₁ 先端長さ					L										指定0.01mm単位
Type	D	L₁ 先端長さ					L										min. P max.
APT	04	10	15				42	52	58	62	65	72	73	82			1.55	4.00
	05		15				42	52	58	62	65	72	73	82			1.55	5.00
	05			21				52	58	62	65	72	73	82			1.55	5.00
	06		15				42	52	58	62	65	72	73	82	92	102	1.55	6.00
	06			21				52	58	62	65	72	73	82	92	102	1.55	6.00
	08			21				52	58	62	65	72	73	82	92	102	2.45	8.00
	08				27				58	62	65	72	73	82	92	102	2.45	8.00
	10			21				52	58	62	65	72	73	82	92	102	3.15	10.00
	10				27				58	62	65	72	73	82	92	102	3.15	10.00
	13			21				52	58	62	65	72	73	82	92	102	4.95	13.00
	13				27				58	62	65	72	73	82	92	102	4.95	13.00
	16			21				52	58	62	65	72	73	82	92	102	7.95	16.00
	16				27				58	62	65	72	73	82	92	102	7.95	16.00
	20			21	27				58	62	65	72	73	82	92	102	9.95	20.00
	25			21	27				58	62	65	72	73	82	92	102	11.95	25.00
	32				27				58	62	65	72	73	82	92	102	15.95	32.00
	32					32						72	73	82	92	102	15.95	32.00

[ ! ]注文時、先端長さを必ずご指定ください。

注文例

型式	－	L₁	－	L	P	コーティング	指定材質
APT08	－	27	－	72	P5.14	XNT	M2
APT25	－	21	－	102	P24.55	XNT	M2

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式

－

L₁

－

P(XP)

(XBR・XL…etc.)

コーティング

指定材質

APT32

－

XP12.55

XNT

APT16

－

P14.64

XD15.5

XNT

追加工

記号

詳細

先端

先端径変更(規格よりPの寸法を小さくします)
XP≧XPmin　指定0.01mm単位

XPmin

		L₁(XBR/XBB)
		2.0	15.1	21.1	27.1	32.1	37.1
		～	～	～	～	～	～
		15.0	21.0	27.0	32.0	37.0	42.0
D	04	1.55	1.55	1.85	2.45	－	－
	05	1.55	1.55	1.85	2.45	－	－
	06	1.55	1.55	1.95	2.45	2.95	－
	08	1.55	1.55	2.35	2.45	3.15	5.95
	10	1.55	1.55	2.45	3.15	3.15	5.95
	13	3.15	3.15	3.15	3.15	3.95	5.95
	16	5.95	5.95	5.95	5.95	5.95	5.95
	20	5.95	5.95	5.95	7.55	7.55	7.55
	25	7.95	7.95	7.95	9.95	9.95	9.95
	32	9.95	9.95	9.95	9.95	9.95	9.95

XBR
XBB

先端長さ変更
2.0≦XBR≦37.0
37.1≦XBB≦42.0指定0.1mm単位
[ ! ]ツバ＋シャンク部長さは20mm以上必要です。
[ ! ]XP追加工の記載内の表にご注意ください

全長

追加工

記号

詳細

ツバ部

ツバ厚公差指定　　　公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
指定方法 TT
TT4.5

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0 -0.03
指定方法 XH9.0

シャンク部

XLD

導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D05〜32に適用

シャンク径	5.0	6.0	8.0	10.0	13.0	16.0	20.0	25.0	32.0
XDmin	3.5	4.5	6.5	8.5	11.5	14.5	18.5	23.5	30.5

XDmin≦XD＜D 　指定0.1mm単位
