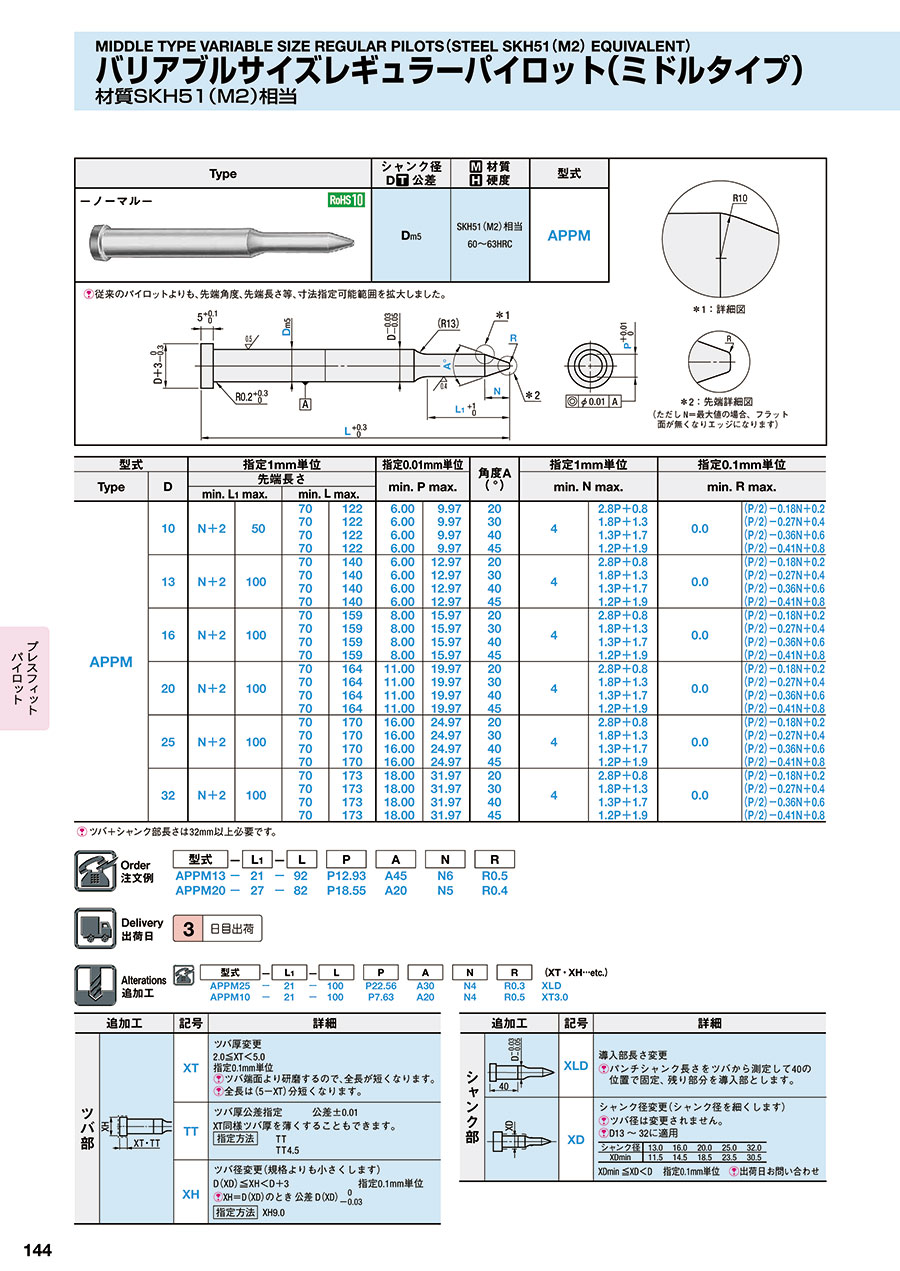

バリアブルサイズレギュラーパイロット（ミドルタイプ） 材質SKH51(M2)相当
先端斜面部の形状（角度・長さ）を自由に指定可能なDAYTONパイロットパンチで...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図・製品仕様
*1 : 詳細図*2 : 先端詳細図（ただし N=最大値の場合、フラット面が無くなりエッジになります）
[ ! ]従来のパイロットよりも、先端角度、先端長さ等、寸法指定可能範囲を拡大しました。
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 |
|---|---|---|
| Dm5 | SKH51（M2）相当 60～63HRC | APPM |
規格表
| 型式 | 指定1mm単位 | 指定0.01mm単位 | 角度A （ °） | 指定1mm単位 | 指定0.1mm単位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | 先端長さ | min. P max. | min. N max. | min. R max. | |||||||
| min. L1 max. | min. L max. | |||||||||||
| APPM | 10 | N+2 | 50 | 70 | 122 | 6.00 | 9.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 |
| 70 | 122 | 6.00 | 9.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 122 | 6.00 | 9.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 122 | 6.00 | 9.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 13 | N+2 | 100 | 70 | 140 | 6.00 | 12.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 140 | 6.00 | 12.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 140 | 6.00 | 12.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 140 | 6.00 | 12.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 16 | N+2 | 100 | 70 | 159 | 8.00 | 15.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 159 | 8.00 | 15.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 159 | 8.00 | 15.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 159 | 8.00 | 15.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 20 | N+2 | 100 | 70 | 164 | 11.00 | 19.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 164 | 11.00 | 19.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 164 | 11.00 | 19.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 164 | 11.00 | 19.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 25 | N+2 | 100 | 70 | 170 | 16.00 | 24.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 170 | 16.00 | 24.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 170 | 16.00 | 24.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 170 | 16.00 | 24.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
| 32 | N+2 | 100 | 70 | 173 | 18.00 | 31.97 | 20 | 4 | 2.8P+0.8 | 0.0 | （P/2）-0.18N+0.2 | |
| 70 | 173 | 18.00 | 31.97 | 30 | 1.8P+1.3 | （P/2）-0.27N+0.4 | ||||||
| 70 | 173 | 18.00 | 31.97 | 40 | 1.3P+1.7 | （P/2）-0.36N+0.6 | ||||||
| 70 | 173 | 18.00 | 31.97 | 45 | 1.2P+1.9 | （P/2）-0.41N+0.8 | ||||||
[ ! ]ツバ+シャンク部長さは32mm以上必要です。
注文例
| 型式 | － | L1 | － | L | P | A | N | R | ||||
| APPM13 | － | 21 | － | 92 | P12.93 | A45 | N6 | R0.5 | ||||
| APPM20 | － | 27 | － | 82 | P18.55 | A20 | N5 | R0.4 |
出荷日
| 3 | 日目出荷 |
追加工
| 型式 | － | L1 | － | L | P | A | N | R | (XT・XH…etc.) | |||||
| APPM25 | － | 21 | － | 100 | P22.56 | A30 | N4 | R0.3 | XLD | |||||
| APPM10 | － | 21 | － | 100 | P7.63 | A20 | N4 | R0.5 | XT3.0 |
| 追加工 | 記号 | 詳細 | |
| ツバ部 |  | XT | ツバ厚変更 2.0≦XT＜5.0 指定0.1mm単位 [ ! ]ツバ端面より研磨するので、全長が短くなります。 [ ! ]全長は(5－XT)分短くなります。 |
| TT | ツバ厚公差指定 公差±0.01 XT同様ツバ厚を薄くすることもできます。 指定方法 TT TT4.5 | ||
| XH | ツバ径変更(規格よりも小さくします) D(XD)≦XH＜D＋3 指定0.1mm単位 [ ! ]XH＝D(XD)のとき 公差 D(XD) 0 -0.03 指定方法 XH9.0 | ||
| 追加工 | 記号 | 詳細 | ||||||||||||
| シャンク部 |  | XLD | 導入部長さ変更 [ ! ]パンチシャンク長さをツバから測定して40の 位置で固定、残り部分を導入部とします。 | |||||||||||
 | XD | シャンク径変更(シャンク径を細くします) [ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用
| ||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
